1. VAN BƯỚM GANG LÀ GÌ?
- Van bướm gang là gì ? Van bướm gang có tên tiếng anh là Cast iron butterfly valve / Ductile iron butterfly valve, được làm bằng gang đúc và vận hành bằng tay gạt hoặc tay quay vô lăng, nếu là dạng điều khiển thì có van bướm điều khiển điện và điều khiển khí nén.
- Cung cấp Van bướm gang, van bướm gang tay quay, van bướm gang tay gạt chặn nước 2 chiều chất lượng cao hãng Van KITZ , Van ARITA, bảo hành 12 tháng, giao hàng toàn quốc giá rẻ.
2. THÔNG SỐ KỸ THUẬT VAN BƯỚM GANG
- - Van Bướm Gang - Cast iron - Ductile iron
- - Chất liệu: Cast iron - Ductile iron
- - Kiểu kết nối: Nối kẹp bích, nối mặt bích tiêu chuẩn: JIS, BS, ANSI
- - Kích thước: DN40, DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN250, DN300, DN400…
- - Áp suất làm việc: 10kgf/cm2, 16kgf/cm2
- - Nhiệt độ hoạt động: 120 độ C
- - Điều khiển: Van bướm tay gạt, tay quay vô lăng, điều khiển điện, điều khiển khí nén...
- - Các loại van bướm gang : Van bướm gang tay gạt, Van bướm gang tay quay, Van bướm gang điều khiển điện, Van bướm gang điều khiển khí nén, Van bướm gang vi sinh.
- - Hãng sản xuất: Van bướm gang King gate, Van bướm gang Joeun, Van bướm gang Arita, Van bướm gang Kitz, Van bướm gang Samwoo
- - Xuất xứ: Van bướm gang Trung Quốc, Van bướm gang Đài Loan, Van bướm gang Nhật Bản, Van bướm gang Malaysia, Van bướm gang Hàn Quốc
3. PHÂN LOẠI VAN BƯỚM GANG
3.1. Theo Vận Hành Van Bướm Gang
3.1.1. Van Bướm Gang Điện
3.1.2. Van Bướm Gang Khí Nén
3.1.3. Van Bướm Gang Vô Lăng
3.1.4. Van Bướm Gang Tay Gạt
3.2. Theo Kết Nối Van Bướm Gang
3.2.1 Van Bướm Gang Nối Kẹp
3.2.2. Van Bướm Gang Mặt Bích
3.2.3 Van Bướm Gang Plug
4. CHỌN CỠ VAN BƯỚM GANG VỚI ĐƯỜNG ỐNG
- Van bướm gang DN40 - 1.1/2" (40mm/40A) đường ống phi 49mm
- Van bướm gang DN50 - 2" (50mm/50A) đường ống phi 60mm
- Van bướm gang DN65 - 2.1/2" (50mm/65A) đường ống phi 76mm
- Van bướm gang DN80 - 3" (80mm/80A) đường ống phi 90mm
- Van bướm gang DN100 - 4" (100mm/100A) đường ống phi 114mm
- Van bướm gang DN125 - 5" (125mm/125A) đường ống phi 140mm
- Van bướm gang DN150 - 6" (150mm/150A) đường ống phi 168mm
- Van bướm gang DN200 - 8" (200mm/200A) đường ống phi 220mm
- Van bướm gang DN250 - 10" (250mm/250A) đường ống phi 273mm
- Van bướm gang DN300 - 12" (300mm/300A) đường ống phi 323mm
- Van bướm gang DN350 - 14" (350mm/350A) đường ống phi 355mm
- Van bướm gang DN400 - 16" (400mm/400A) đường ống phi 406mm
5. ỨNG DỤNG VAN BƯỚM GANG
- - Van bướm gang ứng dụng cho ngành cấp thoát nước.
- - Van bướm gang cho phòng cháy chữa cháy toàn nhà, khách sạn.
- - Van bướm gang dùng trong hệ nước cấp sinh hoạt chung cư.
- - Van bướm gang dùng cho hệ cấp nước trong các nhà máy khu công nghiệp.
- - Van bươm gang dùng cho hệ thống cấp nước bề bơi...
- - Van bươm gang cho ngành hóa chất, khai thái khoảng sản.
- - Van bươm gang cho ngành dệt may, nhộm, may mặc.
- - Van bươm gang cho ngành sản xuất chế biến thực phẩm, đồ uống, bia rượu, nước giải khát.
Van Bướm Gang Tay Gạt Lắp Kẹp
Van bướm gang tay gạt sử dụng tay gạt để điều khiển van đóng mở nhanh chóng. Van bướm tay gạt gang thường dùng cho các loại van có kích thước tương đối bé. Với những đường ống có kích thước lớn người ta sử dụng van tay quay.
Van bướm gạt có thể mở theo những góc nhất định và thường dùng cho những đường ống có kích thước vừa phải từ DN50 – DN300 ( 2″-12″). Van được đóng hoặc mở bởi 2 cánh dạng lá và được truyền động theo trục của cánh trước khi có tay gạt tác động.
Cấu Tạo Van Bướm Tay Gạt Gang
Thân van: Thân van được làm từ các loại chất liệu chính bao gồm gang / gang dẻo
Trục van: Trục van được làm từ thép không gỉ SUS 304, SUS 316 chúng có tác dụng kết nối tay gạt với đĩa van để truyền điều khiển và là điểm tựa để cửa van đóng mở.
Tai van: Tai của van bướm có tác dụng để luồn bulong kết nối với mặt bích. Tùy theo loại van mà ta có các kiểu kết nối khác nhau như: Wafer
Tay gạt: Đây là bộ phận để điều khiển van đóng mở. Người điều khiển sẽ bóp phần cần gạt để mở khóa sau đó di chuyển cần gạt để đóng mở van.
Gioăng làm kín: Gioăng làm kín được làm bằng chất liệu EPDM hoặc PTFE với mục đích giữ kín van và không cho rò rit lưu chất. Nhiệt độ làm việc của van phụ thuộc rất nhiều vào loại gioăng làm kín này.
Thông Số Kỹ Thuật Van Bướm Tay Gạt Gang
Vật liệu: thân gang, gang dẻo
Sơn: Lớp sơn tĩnh điện màu xám đen, xanh sơn phủ Epoxy
Vật liệu: trục, đĩa van: inox 201. 304. 316
Gioăng làm kín: Cao su EPDM, Cao su NBR
Áp suất làm việc: PN10. PN16. PN25
Kiểu kết nối, kiểu lắp: Lắp kẹp
Nhiệt độ làm việc: 0 - 120 độ C
Kích thước: DN50 (2″) – DN300 (12″)
Ứng Dụng Van Bướm Tay Gạt Gang
Van bướm gang tay gạt là loại van bướm thường xuyên được sử dụng nhiều nhất trong ngành công nghiệp nước, PCCC, cấp thoát nước.

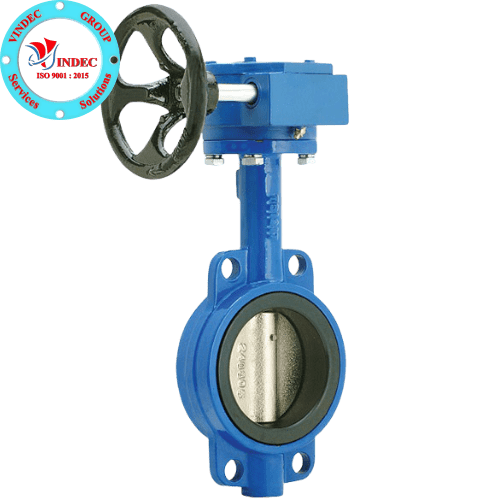

Van Bướm Gang Tay Quay Lắp Kẹp
Van bướm tay quay gang hay còn gọi là van bướm gang vô lăng là dạng van bướm đóng mở đơn thuần bằng cách tác động 1 lực lên tay quay (vô lăng) làm quay trục dẫn tới cánh van đóng hoặc mở.
Van bướm gang tay quay còn có các tên gọi khác như: Van bướm vô lăng gang, Van bướm hộp số gang...
Van bướm gang vô lăng thường có size lớn nên việc sử dụng tay quay vô lăng hộp số giúp trợ lực, giúp vận hành đơn giản và nhẹ nhàng hơn rất nhiều
Thông Số Kỹ Thuật Van Bướm Gang Hộp Số
Vật liệu: Gang, gang dẻo
Gioăng làm kín: Cao su EPDM, Cao su NBR, PTFE
Nhiệt độ: tối đa 180 độ C
Áp lực: PN10 / PN16
Kiểu lắp: Kết nối kẹp mặt bích
Tiêu chuẩn mặt bích: BS, JIS, ANSI
Hãng sản xuất: Samwoo, Emico, ARV, AUT, Kitz, Joeun, Wonil…
Xuất sứ: Hàn Quốc, Đài Loan, Malaysia, China, Nhật bản
Kích thước: DN40, DN50, ND65, DN80, DN100, DN125, DN150, DN200, DN250, DN300, DN350, DN400, DN450, DN500
Lựa Chọn Van Bướm Tay Quay Gang Với Đường Ống
Van bướm gang tay quay DN40 - 1.1/2" (40mm/ 40A) đường ống phi 49 mm
Van bướm gang tay quay DN50 - 2" (50mm/ 50A) đường ống phi 60 mm
Van bướm gang tay quay DN65 - 2.1/2" (50mm/ 50A) đường ống phi 76 mm
Van bướm gang tay quay DN80 - 3" (80mm/80A) đường ống phi 90 mm
Van bướm gang tay quay DN100 -4" (100mm/100A) đường ống phi 114 mm
Van bướm gang tay quay DN125 - 5" (125mm/125A) đường ống phi 140 mm
Van bướm gang tay quay DN150 - 6" (150mm/150A) đường ống phi 168 mm
Van bướm gang tay quay DN200 - 8" (200mm/200A) đường ống phi 220 mm
Van bướm gang tay quay DN250 - 10" (250mm/250A) đường ống phi 273 mm
Van bướm gang tay quay DN300 - 12" (300mm/300A) đường ống phi 323 mm
Van bướm gang tay quay DN350 -14" (350mm/350A) đường ống phi 355 mm
Van bướm gang tay quay DN400 -16" (400mm/400A) đường ống phi 406 mm
Ứng Dụng Van Bướm Gang Tay Quay Vô Lăng
Trong các hệ thống xử lý nước thải, hóa chất, Hệ thống cung cấp nước sạch, nước PCCC, Hệ thống cung cấp nguyên liệu, Hệ thống cung cấp nhiên liệu: Dầu, gas, khí,…
Van Bướm Gang Lắp Mặt Bích
Van bướm gang 2 mặt bích là loại van bướm được sản xuất đúc liền 2 mặt bích được gắn liền trên thân của van bướm.
Van bướm gang mặt bích giúp gia cố thêm phần lắp ghép. Áp lực làm việc của van bướm 2 mặt bích lơn hơn những loại van bướm thông thường
Van được thiết kế chắc chắn hơn và có độ chính xác cao khi hoạt động, van thường sử dụng cho những kích thước lớn
Van bướm mặt bích được chia làm 2 loại: Van bướm mặt bích tay Quay và Van bướm mặt bích tay Gạt
Van Bướm Mặt Bích Tay Quay
Van bướm gang mặt bích tay quay là dạng van bướm có hai mặt bích được gắn liền vào phần thân van hoạt động dựa vào cơ cấu truyền động lực vận hành bằng tay quay.
Với việc vận hành bằng tay quay cơ cấu chuyển động chậm nên van bướm gang mặt bích tay quay có thể dùng để điều tiết dòng chảy
Van Bướm Mặt Bích Tay Gạt
Van bướm gang mặt bích tay gạt hay còn gọi là van bướm tay gạt hai mặt bích là dạng van bướm có hai mặt bích được gắn liền với phần thân vận hành bằng tay gạt.
Van bướm gang mặt bích tay gạt được thiết kế tương tự van bướm gang tay quay tuy nhiên điều khác biệt ở đây là bộ phận vận hành đóg mở là tay gạt. Van không được dùng cho việc điều tiết dòng chảy vì độ chính xác thấp đồng thời quá trình gạt tay đối với dòng chảy có áp cao cũng trở nên khó khăn hơn.
Thông Số Kĩ Thuật Van Bướm Mặt Bích
Chất liệu thân : Gang - Gang dẻo
Áp lực : PN10-PN16
Cánh trục : Inox 304
Kích thước DN100 – DN500
Kiểu lắp : lắp bích
Nhiệt độ: -5 độ C ~ 150 độ C
Tiêu chuẩn bích: JIS, DIN, BS
Kiểu vận hành: Tay quay - tay gạt
Gioăng làm kín : Cao su EPDM, Teflon
Môi trường: Nước, chất lỏng, xăng, dầu, khí
Xuất xứ: Hàn quốc, đài loan, trung quốc, Nhật bản, Malaysia
Ứng Dụng Van Bướm Mặt Bích
Van bướm mặt bích có nhiều ưu điểm như đóng mở nhanh bằng tay, đa dạng về kiểu điều khiển, kết nối kiểu mặt bích chắc chắn chống rò rỉ vì thế van sở hữu nhiều các ứng dụng khác nhau phù hợp với các ngành công nghiệp hiện nay.
Van bướm mặt bích do đa dạng về kích thước nên sử dụng được hệ thống xử lý nước lớn như nhà máy nước sạch, thải… đầm, hồ, sông, hệ thống thủy điện… Các khu công nghiệp, hệ thống dân sinh, các nhà máy chế biến, nhà máy giấy, điện, nhà dung dịch, lọc dầu, ngành HVAC…
Ngoài ra van còn ứng dụng trong các lĩnh vực nông nghiệp, lĩnh vực dược phẩm, thực phẩm và một số ngành có liên quan
