Dây Tết Chèn Làm Kín Trục Bơm Van

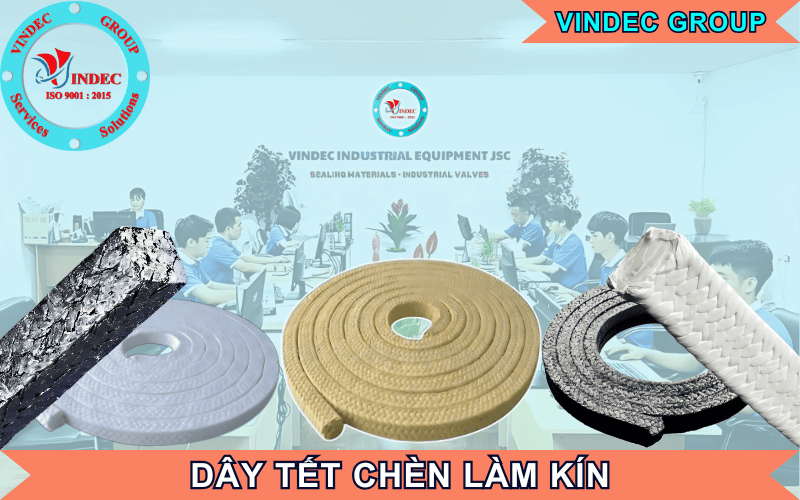

1. DÂY TẾT CHÈN LÀ GÌ?
- Dây tết chèn (còn có tên gọi tiếng anh là gland packing) là một loại vật liệu được sử dụng để làm kín các khớp nối động của trục quay, đặc biệt là trong các loại máy móc, thiết bị công nghiệp như bơm, van, máy nén khí... Dây tết chèn giúp ngăn chặn sự rò rỉ của chất lỏng, khí, hoặc hơi ra ngoài môi trường xung quanh trục hoặc các bộ phận chuyển động.
2. THÔNG SỐ KỸ THUẬT
- Vật liệu: Ptfe (teflon), chì (graphite), carbon, aramid, cotton, amiang, ceramic...
- Nhiệt độ cao nhất: + 1260 độ C (sợi ceramic)
- Nhiệt độ thấp nhất: -200 độ C
- Áp suất Max: 450 bar (vật liệu graphite có sợi inconel)
- Khối lượng riêng: 0.9 ÷ 1.3 (g/cm³)
- Size tròn: phi 4, 6, 8, 10, 12, 14, 16, 18, 20, 22, 25, 30, 40, 50, 60mm
- Size vuông: 4x4, 6x6, 8x8, 10x10, 12x12, 14x14, 16x16, 18x18, 20x20, 22x22, 25x25mm...
- Xuất xứ: China, Ấn Độ, Áo, Hàn, Nhật, Mỹ, Đức
- Nhập khẩu: VINDEC

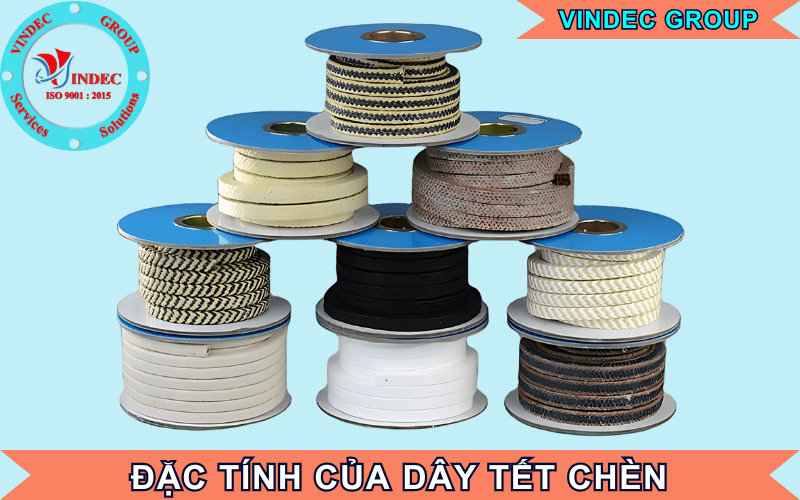

3. CẤU TẠO VÀ CHỨC NĂNG
- Dây tết chèn thường được làm từ nhiều loại vật liệu như PTFE (Teflon), amiang, graphite, cotton, hoặc sợi carbon, được bện lại với nhau theo dạng xoắn hoặc đan xen.
- Vật liệu này có tính linh hoạt, chịu được áp lực, nhiệt độ và hóa chất khác nhau, tùy thuộc vào loại dây tết chèn cụ thể.
- Chức năng chính của dây tết chèn là tạo ra một lớp đệm kín xung quanh trục hoặc các bộ phận chuyển động, ngăn chặn sự rò rỉ của chất lỏng hoặc khí.
- Dây tết chèn thường được sử dụng trong các ứng dụng động, nơi có chuyển động quay hoặc tịnh tiến, khác với phớt cơ khí thường được sử dụng cho các ứng dụng tĩnh.
- Dây tết chèn được chế tạo với nhiều loại vật liệu khác nhau, sau được bện lại thật chặt và ngâm qua chất bơi trơn để giảm tác động của lực ma sát lên trục và được sử dụng ở nhiều môi chất khác nhau như là: chất lỏng, hoá chất, khí nén, hơi, xăng dầu, nước...
- Dây tết chèn được dùng phổ biến nhất như là ở ty van công nghiệp, trục bơm, máy trộn, trục quay, lò hơi... Mỗi dây tết chèn cho phép vật liệu làm kín được nén để tạo thành màng kín không thấm nước, chất lỏng và ngăn không cho chúng tràn lên trục (ty) khi của van công nghiệp, thiết bị quay, bơm công nghiệp... khi vận hành hoạt động.
- Tên gọi của nó rất phong phú và đa dạng như là: dây sợi basituc, dây túp chèn, tết chèn kín trục bơm van...

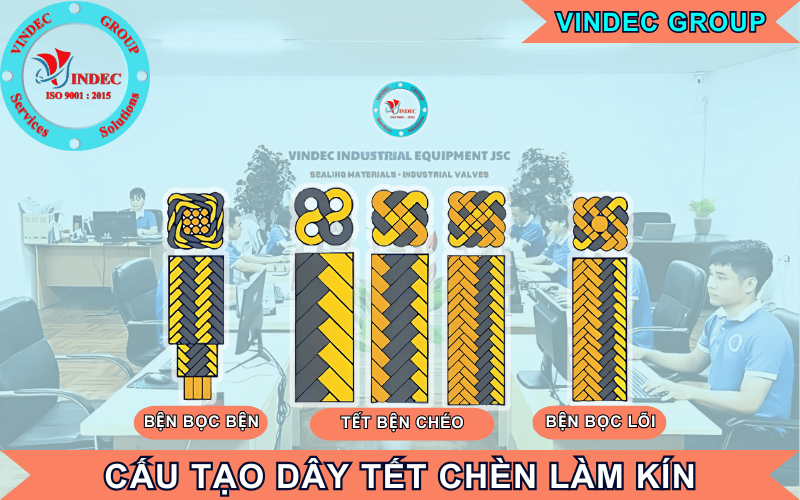

4. CẤU TẠO MẶT CẮT NGANG DÂY TẾT CHÈN
Dây tết chèn có các dạng cấu tạo mặt cắt cơ bản như sau:
4.1. Dây Tết bện bọc bện
- Dạng là có cấu tạo gồm các sợi dây được bên lại với nhau ở trong lõi sau đó được bao bọc lại bằng các lớp tết bên ở bên ngoài, nó sẽ tiết kiệm được thời gian gia công sản xuất và đồng thời tăng cường độ dẻo dai cho dây tết bện dạng này.
4.2. Dây Tết bện chéo
- Như hình ảnh bên dưới các bạn có thể thấy dạng dây tết bên chéo như hình dạng của tết tóc, các sợi đơn lẻ được đan xen chéo nhau, xoắn chặn vào nhau tạo thành một liên kết vững chắc dẻo dai, tăng cường cơ tính để chịu áp lực cao tốt hơn.
4.3. Dây Tết bện bọc lõi
- Nó có cấu tạo khá đơn giản gồm một lõi đặc bằng silicone, PTFE, Aramid... Sau đó được bọc phía ngoài bởi các sợi đơn lẻ dạng xoắn chéo như dòng tết bện chéo. Với cấu trúc có lõi mềm này thì nó đảm bảo độ dẻo dai, cơ tính tốt hơn, chống chịu được áp lực cao.
5. PHÂN LOẠI DÂY TẾT CHÈN
Dựa vào vật liệu, dây tết chèn làm kín gồm có các loại sau:

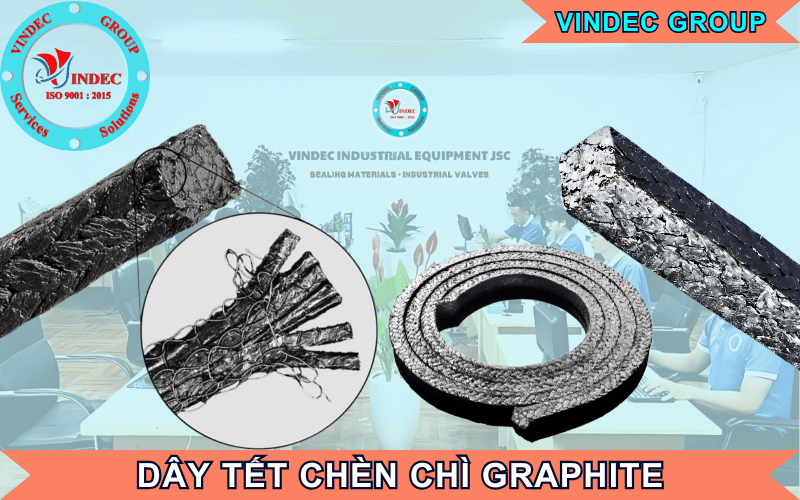

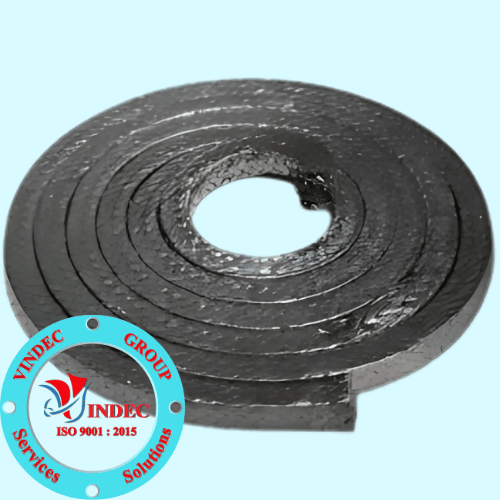

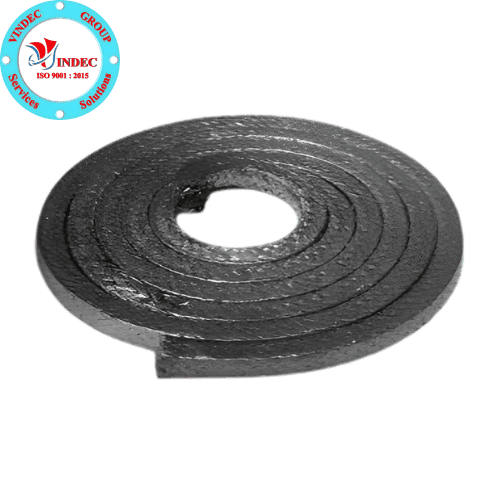

5.1. Dây Tết Chèn Chì Graphite
- Đây là loại dây tết chì 99,8% graphite, một số nơi gọi là dây tết chèn graphite tẩm chì, có khả năng kháng nhiệt và chịu hóa chất rất tốt. Chúng được ứng dụng nhiều cho trục quay tốc độ cao (loại không có sợi kim loại) như bơm, máy khuấy trộn... Đối với các loại dây tết chèn graphite gia cố sợi inox 304, 316, inconel, niken... thì chúng thường dùng cho trục quay tốc độ chậm như van công nghiệp, máy khuấy...
- Dây tết chèn graphite gồm có các loại phổ biến sau:
- Dây tết chèn graphite
- Dây tết chèn chì lõi thép (Inox)
- Dây tết chèn graphite sợi inconel
- Dây tết chèn graphite tẩm PTFE
- Dây tết chèn graphite sợi carbon

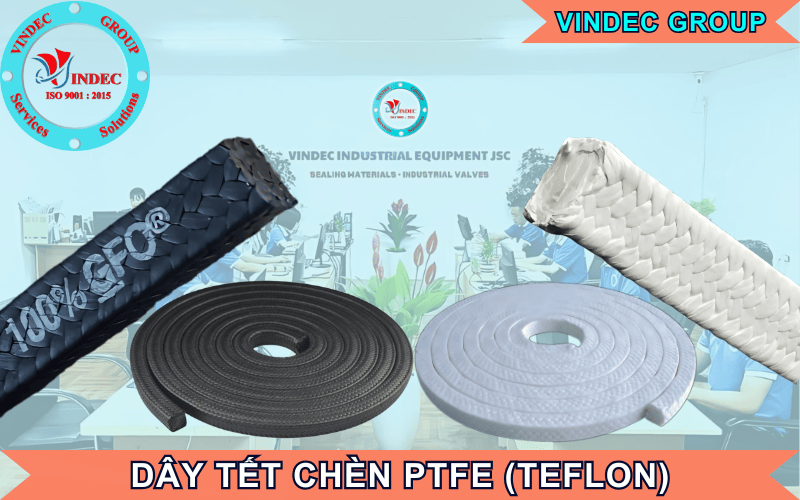

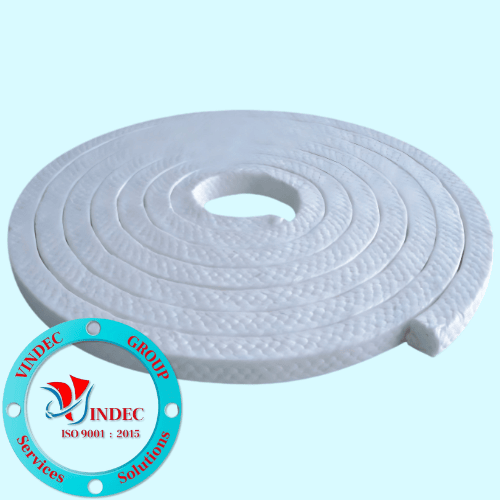

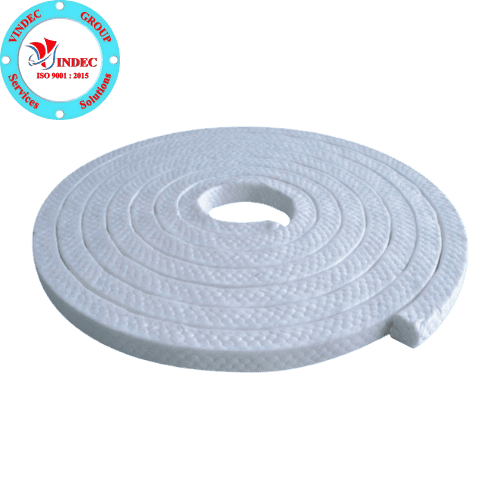

5.2. Dây Tết Chèn PTFE (Teflon)
- Dây tết chèn Teflon được sản xuất bằng công nghệ cao, được làm từ 100% sợi lụa PTFE lụa hoặc sợi PTFE đã được xử lý cùng với graphite (gPTFE). Đặc tính của loại dây tết chèn này là khả năng kháng hóa chất tốt, chịu nhiệt tốt, không mòn trục bơm, hiệu xuất làm kín cao
- Dây tết chèn PTFE gồm có các loại thông dụng sau:
- Dây tết chèn PTFE
- Dây tết chèn PTFE Filament
- Dây tết chèn Gaphite PTFE
- Dây tết chèn GFO
- Dây tết chèn PTFE sợi aramid

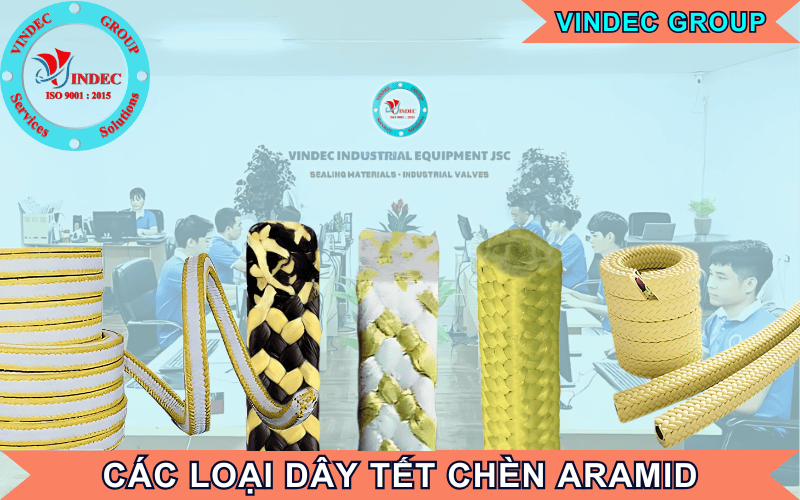

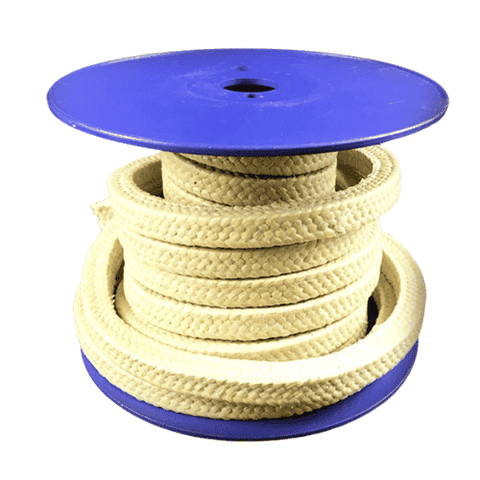

5.3. Dây Tết Chèn Aramid
- Được làm từ sợi Aramid và có thể kết hợp với một số sợi khác như sợi PTFE, hoặc chì graphite, sau đó ngâm tảm với chất bôi trơn như mỡ hoặc dầu. Việc ngâm tẩm dây tết chèn aramid với PTFE và chất bôi trơn kết quả sẽ cho một hệ số ma sát thấp và cho phép tốc độ trục quay cao hơn với không ngâm tẩm.
- Dây tết chèn sợi aramid gồm các loại thông dụng sau:
- Dây tết chèn aramid tẩm dầu
- Dây tết chèn aramid tẩm PTFE
- Dây tết chèn aramid với PTFE
- Dây tết chèn aramid với gPTFE

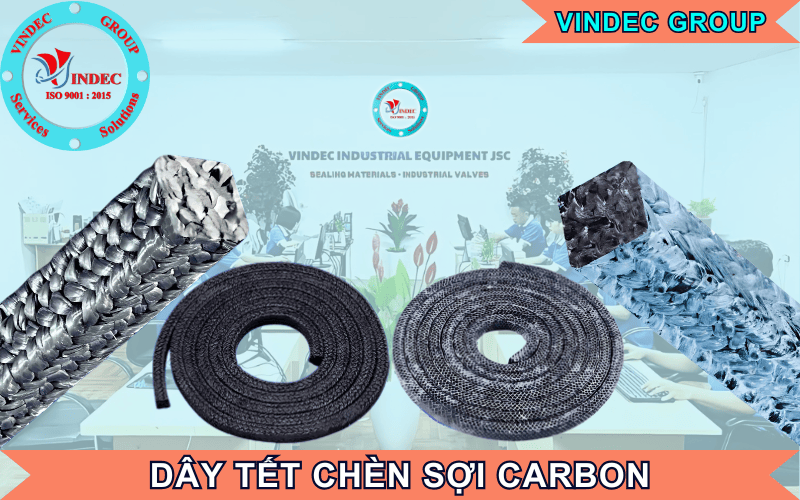

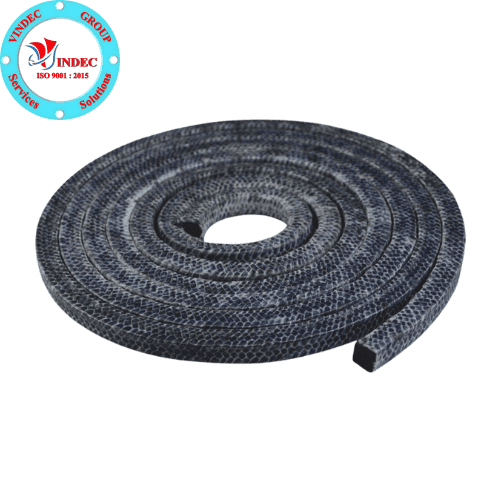

5.4. Dây Tết Chèn Carbon
- Dây tết chèn sợi carbonized được bện từ các sợi sợi carbonized, tẩm PTFE (hoặc tẩm chì graphite). Nó trơ với hầu hết các hóa chất ăn mòn. Nó có thể thay thế dây amiăng PTFE trong phạm vi ứng dụng rộng hơn. Được sử dụng trong axit yếu và kiềm hoặc môi trường có chứa vài hạt hạt rắn. Chủ yếu được sử dụng cho máy bơm ly tâm, máy bơm pít tông, máy trộn và van hơi.
- Dây tết chèn sợi carbon gồm các loại thông dụng sau:
- Dây tết chèn carbon tẩm dầu
- Dây tết chèn carbon tẩm PTFE
- Dây tết chèn carbon tẩm chì graphite
- Dây tết chèn carbon sợi inconel

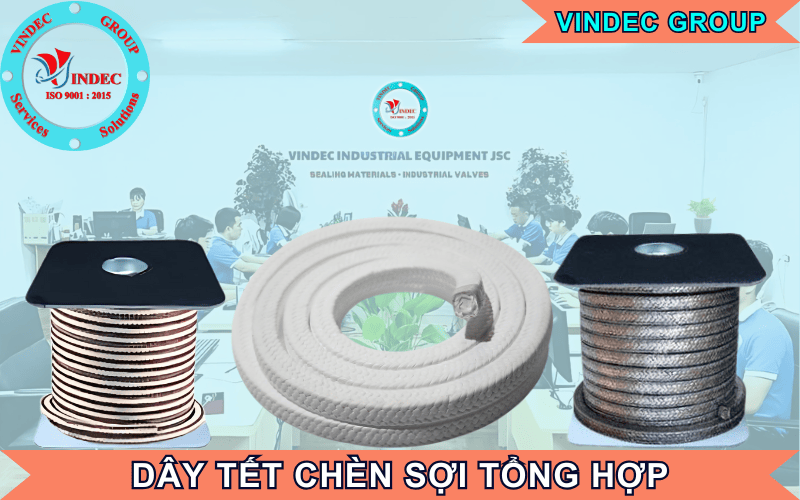

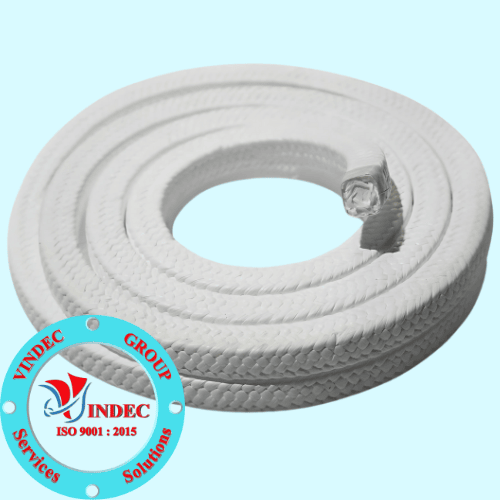

5.5. Dây Tết Chèn Sợi Tổng Hợp
- Dây tết chèn sợi tổng hợp là loại dây được sản xuất từ các sợi tổng hợp nhân tạo, chúng có các đặc tính ưu việt để ứng dụng cho nhiều các lĩnh vực công nghiệp như: Nhiệt điện, hóa chất, xăng dầu...
- Dây tết chèn sợi tổng hợp có các loại thông dụng như là: PTFE with Kynol Fiber Corners Packing, Acrylic Fiber Packing, Acrylic Fiber Treated With Graphite Packing, PAN Fiber Packing, PAN Fiber Packing Treated With Graphite, Kynol Fiber Packing.

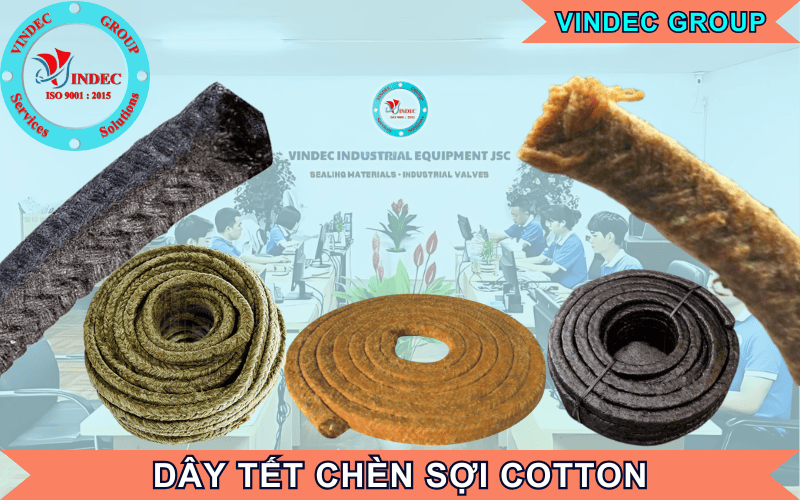

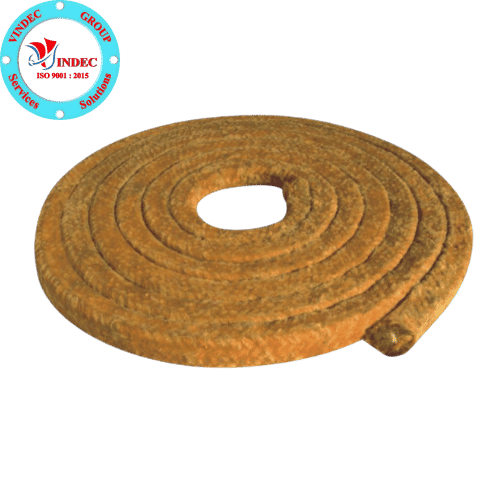

5.6. Dây Tết Chèn Cotton
- Thành phần cấu tạo từ sợi cotton và lưu huỳnh giúp giảm lực ma sát đáng kể. Từ đó các thiết bị tản nhiệt hoạt động được tốt hơn, không làm ảnh hưởng đến trục và thân van. Cấu tạo từ các vật liệu cao cấp có khả năng chịu nhiệt cao. Đặc biệt có tính đàn hồi bền lâu dài theo thời gian.
- Dây tết chèn cotton gồm có các loại thông dụng sau:
- Dây tết chèn cotton tẩm mỡ
- Dây tết cotton tẩm dầu chì
- Dây tết cotton tẩm PTFE

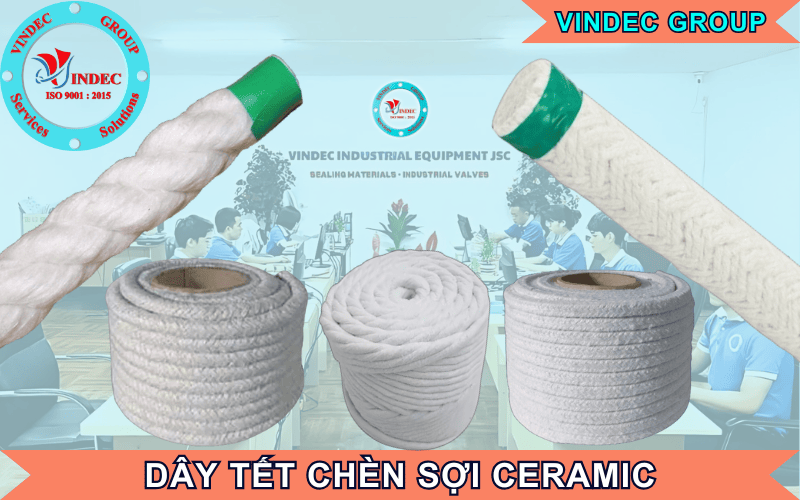

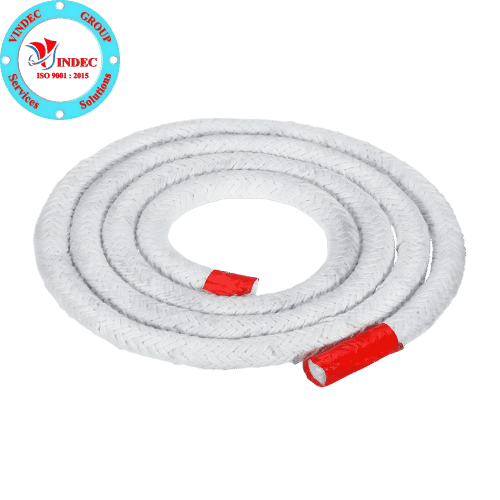

5.7. Dây Tết Chèn Ceramic
- Dây ceramic là loại dây tết chèn có khả năng chịu nhiệt độ rất cao (lên đến 1050 độ C) là loại vật liệu cách nhiệt hiệu quả cho các ứng dụng chịu nhiệt độ rất cao với chi phí thấp.
- Dây tết chèn ceamic gồm có các loại thông dụng sau:
- Dây ceramic xoắn tròn
- Dây ceramic tết tròn
- Dây ceramic tết vuông
- Dây ceramic tẩm chì
- Dây ceramic tẩm PTFE

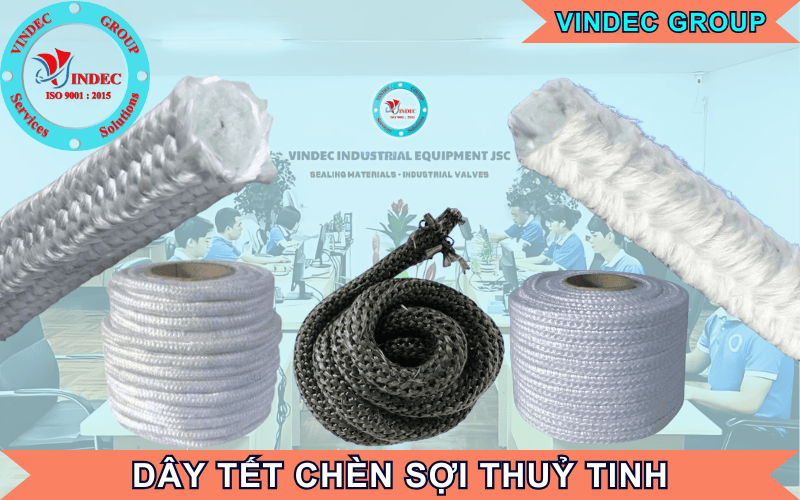

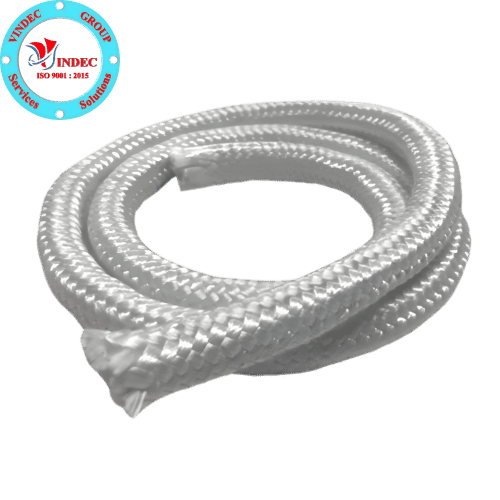

5.8. Dây Tết Chèn Thuỷ Tinh
- Dây tết sợi thủy tinh là loại vật liệu cách nhiệt tốt, chúng được dùng nhiều trong các lĩnh vực bảo ôn, cách nhiệt cho hệ thông chống cháy, nồi hơi, lò hơi, lò nung...
- Dây tết chèn sợi thủy tình gồm có các loại thông dụng sau:
- Dây thủy tinh xoắn tròn
- Dây tết thủy tinh tròn
- Dây tết thủy tinh vuông
- Dây tết thủy tinh tẩm dầu chì
- Dây tết thủy tinh tẩm PTFE

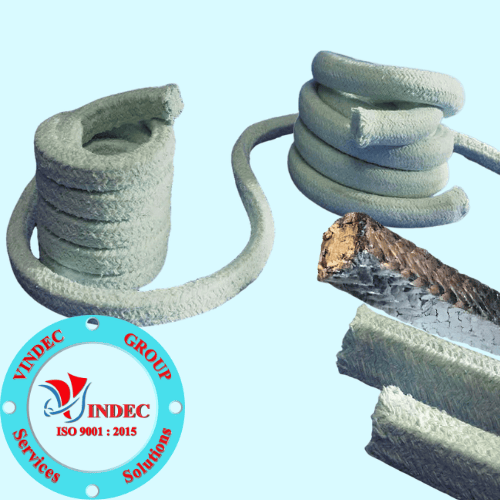

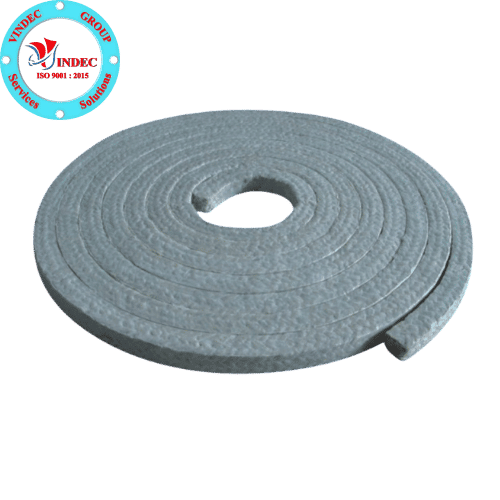

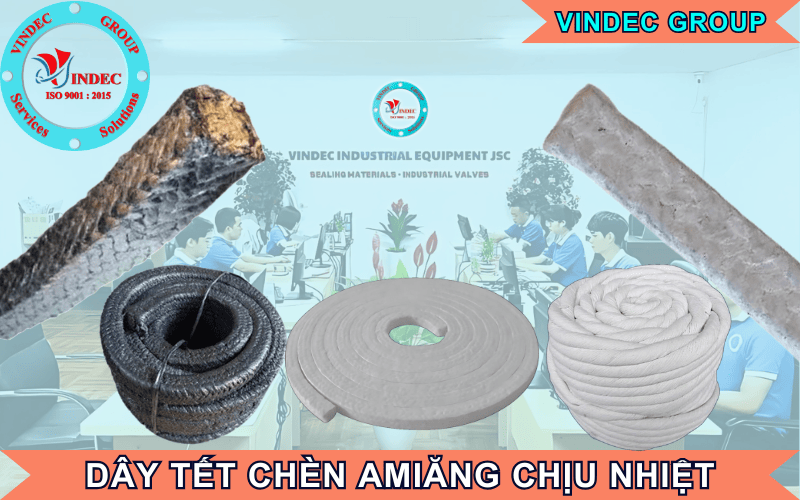

5.9. Dây tết chèn Amiang
- Dây tết chèn amiang được làm từ sợi amiang trắng, đây là loại phổ biến nhất trên thị trường hiên nay, nó có khả năng chịu nhiệt cũng như giá rẻ. Hiện nay dây tết chèn amiang đang dần được thây thế bởi các loại dây tết chèn không amiang.
- Dây tết chèn amiang gồm có các loại thông dụng sau:
- Dây amiang xoắn tròn
- Dây tết amiang tròn
- Dây tết amiang vuông
- Dây tết chèn amiang tẩm PTFE
- Dây amiang tẩm chì graphite

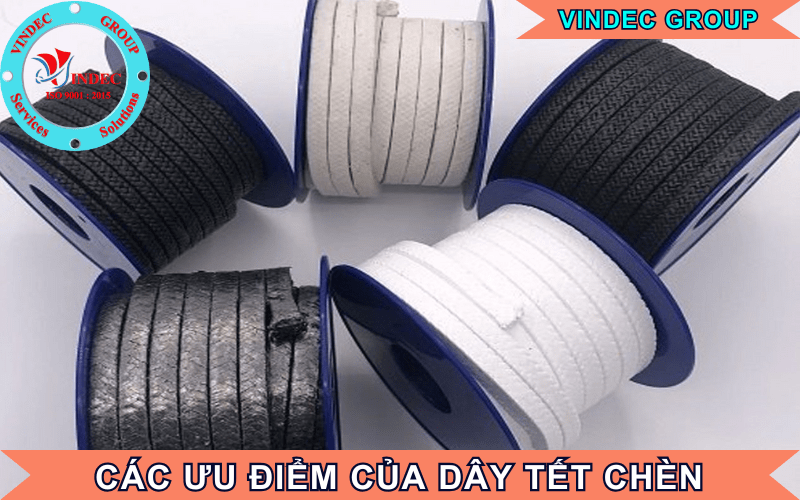

6. ƯU ĐIỂM CỦA DÂY TẾT CHÈN
Linh hoạt:
- Dễ dàng lắp đặt và thay thế, phù hợp với nhiều loại máy móc và thiết bị.
Hiệu quả:
- Ngăn chặn rò rỉ hiệu quả, đảm bảo an toàn và hiệu suất hoạt động của máy móc.
Đa dạng:
- Có nhiều loại vật liệu và kích cỡ khác nhau, đáp ứng được nhiều yêu cầu ứng dụng khác nhau.
Tiết kiệm:
- Giá thành tương đối rẻ và chi phí bảo trì thấp, giúp tiết kiệm chi phí cho doanh nghiệp.

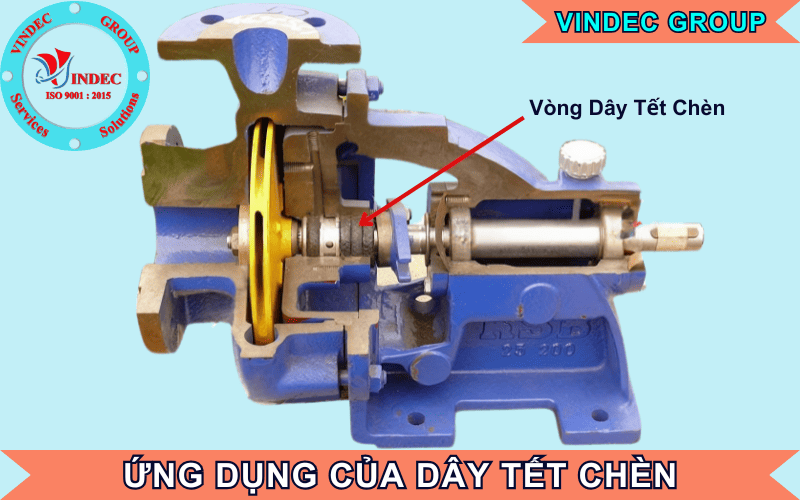

7. ỨNG DỤNG DÂY TẾT CHÈN
7.1. Ứng dụng cho thiết bị
- Dây tết chèn làm kín được sử dụng trong các máy ly tâm, ống khớp giãn nở, mấy khuấy, máy trộn, chân vịt của tầu thuỷ...
- Dây tết chèn làm kín dùng trong ty van công nghiệp như: van hơi, van nước, van chịu dầu, van chịu áp, van chịu nhiệt, van giảm áp, van cổng...
- Dây tết chèn được sử dụng trong các loại bơm công nghiệp cũng như dân dụng...
- Dây tết chèn được sử dụng để làm kín các thiết bị nồi hơi, lò hơi, đường ống hơi nóng...
7.2. Môi trường sử dụng
- Chúng được sử dụng trong tất cả các dung môi chất lỏng như: Nước, xăng dầu, hoá chất, ni tơ lỏng, hidro lòng...
- Chúng được ứng dụng cho cả các môi chất như khí nén, ô xi, hơi nóng...
7.3. Lĩnh vực sử dụng
- Công nghiệp hoá chất, xử lý nước thải, công nghiệp chất tảy rửa, phân bón...
- Công nghiệp đóng tầu.
- Công nghiệp luyên kim, gang thép, chế biến quặng, khoảng sản.
- Công nhiệp sản xuất xi măng, công nghiệp sản xuất giấy...
- Dùng trong các lĩnh vực chế biến thực phẩm, đồ uống, nước giải khát, bia rượu, mia đường...
8. LÝ DO NÊN CHỌN VINDEC ĐỂ MUA DÂY TẾT CHÈN
- VINDEC là địa chỉ nhập khẩu phân phối tổng sỉ lẻ DÂY TẾT CHÈN uy tín tại Việt nam do các kỹ sư có kinh nghiệm trên 20 năm về lĩnh vực vật liệu làm kín thành lập.
- VINDEC chúng tôi đã có kinh nghiệm 20 năm về lĩnh vực DÂY TẾT CHÈN, chúng tôi nhập khẩu với số lượng lớn từ EU, Mỹ, Úc, Ấn Độ, Trung quốc, Hàn quốc, Nhật bản về tồn kho tại Hà nội.
- Ưu đãi: Công ty sẽ ưu đãi chiết khấu trên giá bán cho các cửa hàng, đại lý và đối tác lấy số lượng nhiều.
- VINDEC cam kết cung cấp đúng chủng loại sản phẩm do chính hăng sản xuất mà chúng tôi đang cung cấp, đảm bảo chất lượng, đúng nguồn gốc, đầy đủ chứng từ nhập khẩu.
- Tiến độ giao nhận hàng nhanh, giá thành cạnh tranh để giảm thiểu những chi phí thương mại của Quý khách hàng.
- Hàng hóa VINDEC xuất xưởng luôn đầy đủ Giấy Tờ C/O, C/Q giấy tờ nhập khẩu chính hãng đồng thời cung cấp cả Bản Bản Chính để đối chiếu hoặc Bản Công Chứng
- VINDEC chúng tôi đạt tiêu chuẩn hệ thống quản lý chất lượng quy trình sản xuất ISO 9001:2015 và có chứng nhận kiểm định chất lượng của Trung tâm Kỹ thuật Tiêu chuẩn Đo lường Chất lượng 1 (QUATEST 1)
- Thêm vào đó, VINDEC chúng tôi có NHÀ MÁY SẢN XUẤT + KHO HÀNG với diện tích 2.000m2 tại Lô A2-CN1, Đường CN5, Khu Công Nghiệp Từ Liêm - Hà Nội.
- VINDEC với phương châm "TỐT HƠN và HƠN NỮA - BETTER and MORE" cùng năng lực và kinh nghiệm 20 năm cùng với đội ngũ kỹ sư giầu kinh nghiệm chuyên môn, chúng tôi tự đáp ứng được các dự án lớn về hàng VẬT LIỆU LÀM KÍN, chúng tôi luôn đồng hành cùng phát triển.
