1. Van điện từ là gì?

Van điện từ (Solenoid Valve) là thiết bị điều khiển dòng chảy bằng lực hút điện từ của cuộn coil. Khi cấp điện, lõi từ chuyển động kéo theo đĩa van, từ đó đóng/mở hoặc chuyển hướng lưu chất trong đường ống (nước, khí nén, hơi nóng, gas, dầu, hóa chất…).

Van điện từ được dùng rộng rãi trong các hệ thống tự động hóa, điều khiển quá trình, cấp thoát nước, PCCC, khí nén, xăng dầu và nhiều dây chuyền sản xuất công nghiệp.

2. Cấu tạo và nguyên lý hoạt động van điện từ

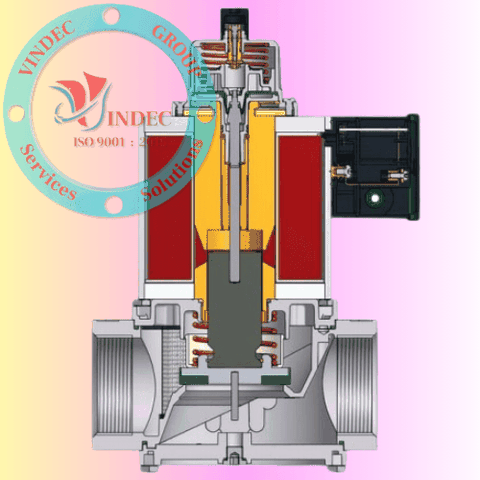

2.1. Cấu tạo cơ bản

Một van điện từ tiêu chuẩn thường gồm:

• Thân van: làm từ đồng, inox, gang, nhựa, nhôm… chịu áp và chịu nhiệt.

• Cuộn coil (cuộn điện từ): tạo từ trường khi cấp điện (12V, 24V, 110V, 220V…).

• Lõi sắt từ / Piston: di chuyển lên xuống theo lực hút điện từ.

• Lò xo: đẩy lõi từ về vị trí ban đầu khi ngắt điện.

• Đĩa van / Màng van: tiếp xúc trực tiếp với lưu chất, làm nhiệm vụ đóng/mở.

• Gioăng, vòng làm kín: đảm bảo độ kín khít, chống rò rỉ.

2.2. Nguyên lý hoạt động

• Van điện từ thường đóng (NC – Normally Closed)
  Khi mất điện: lò xo đẩy lõi từ ép đĩa van xuống, van đóng – chặn dòng chảy.
  Khi cấp điện: cuộn coil sinh lực hút, kéo lõi từ lên, mở đường đi của lưu chất, van mở.

• Van điện từ thường mở (NO – Normally Open)
  Khi mất điện: van ở trạng thái mở, lưu chất chảy bình thường.
  Khi cấp điện: lực hút điện từ kéo lõi từ, đẩy đĩa van về vị trí đóng, ngắt dòng chảy.

Có hai kiểu hoạt động chính:

• Đóng/mở trực tiếp (direct acting) cho đường kính nhỏ, áp thấp.

• Đóng/mở gián tiếp (pilot) tận dụng chênh áp để mở màng van, dùng cho đường kính lớn, áp cao.

3. Phân loại van điện từ

3.1. Phân loại theo vật liệu thân van

3.1.1. Van điện từ nhựa

• Vật liệu: PVC, uPVC, CPVC, PTFE, PVDF…

• Ưu điểm: chống ăn mòn, không gỉ, nhẹ, giá tốt.

• Ứng dụng: nước sạch, hóa chất loãng, xử lý nước, thực phẩm, tưới tiêu, máy lọc nước…

3.1.2. Van điện từ inox

• Vật liệu: Inox 304, 316.

• Ưu điểm: chịu ăn mòn, chịu nhiệt, chịu áp cao, độ bền rất tốt.

• Ứng dụng: hóa chất, dầu, hơi nóng, thực phẩm, dược phẩm, môi trường khắc nghiệt.

3.1.3. Van điện từ đồng

• Vật liệu: đồng, đồng thau.

• Ưu điểm: phổ biến, giá hợp lý, bền, dễ thay thế.

• Ứng dụng: nước sạch, khí nén, dầu nhẹ, hệ thống dân dụng và công nghiệp nhẹ.

3.1.4. Van điện từ gang

• Vật liệu: gang xám, gang dẻo.

• Ưu điểm: phù hợp đường ống lớn, chịu áp tốt, giá rẻ hơn inox.

• Ứng dụng: cấp thoát nước công nghiệp, xử lý nước thải, hệ thống đường ống lớn.

3.2. Phân loại theo cấu tạo & số ngã

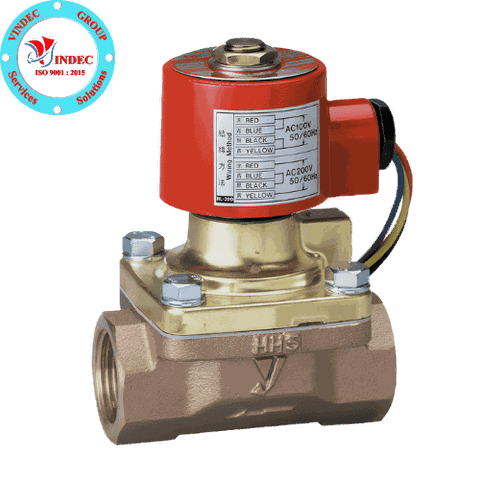

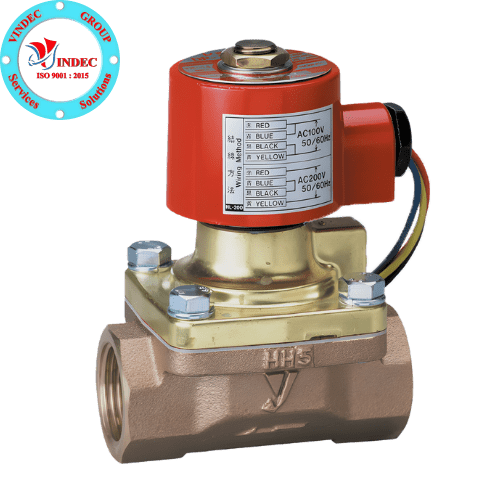

• Van điện từ 2/2 (2 way – 2 cổng)
  Loại 2 cửa – 2 vị trí, chỉ đóng/mở cho một đường ống. Dùng nhiều nhất cho nước, khí, dầu.

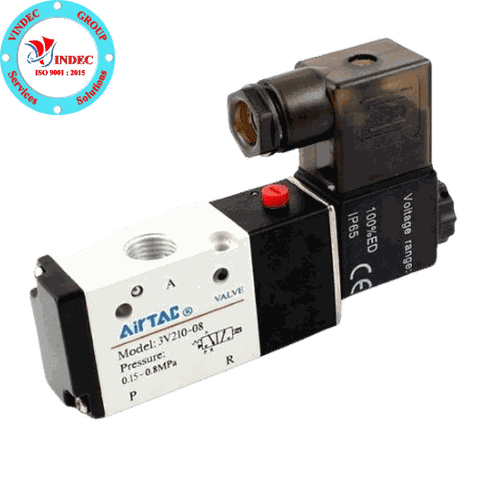

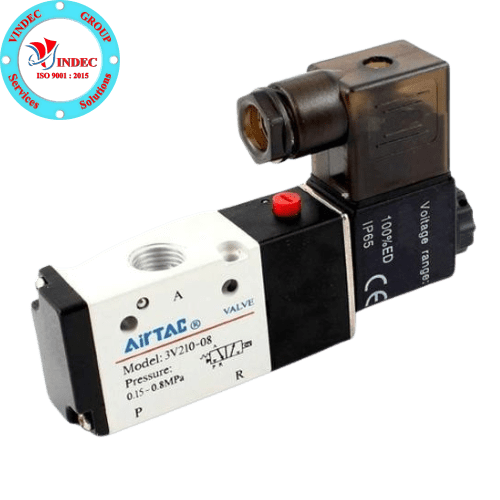

• Van điện từ 3/2 (3 way – 2 vị trí)
  Có 3 cổng – 2 trạng thái, thường dùng để xả – cấp – đóng trong hệ thống khí nén, điều khiển xy lanh.

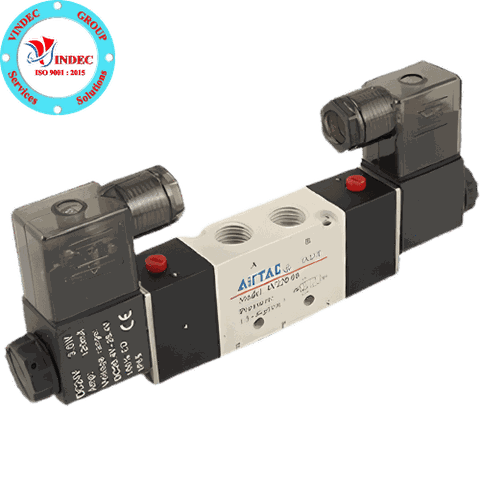

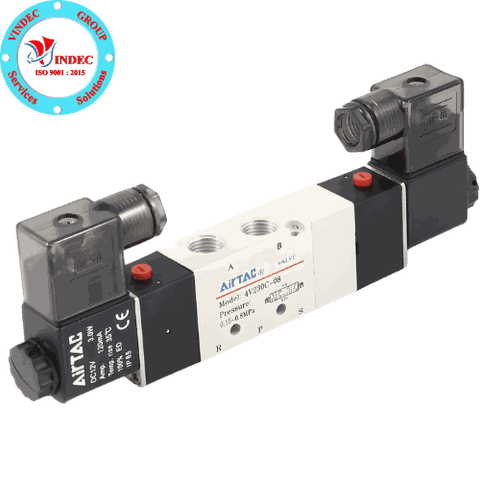

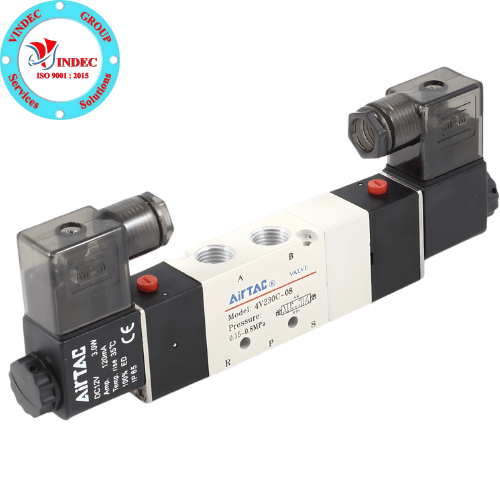

• Van điện từ 5/2, 5/3
  Loại 5 cổng, dùng trong hệ thống khí nén phức tạp, điều khiển xy lanh 2 chiều và các mạch điều khiển tự động.

3.3. Phân loại theo kiểu kết nối

3.3.1. Van điện từ nối ren

• Kết nối ren trong/ren ngoài, phù hợp DN8–DN50.

• Dùng cho hệ nước, khí, dầu trong dân dụng, tòa nhà, hệ thống nhỏ và trung bình.

3.3.2. Van điện từ mặt bích

• Kết nối bằng mặt bích tiêu chuẩn JIS, DIN, ANSI…

• Dùng cho đường ống lớn, áp lực cao trong nhà máy nước, hóa chất, dầu khí, nhiệt điện.

3.4. Phân loại theo chế độ hoạt động

3.4.1. Van điện từ thường đóng (NC)

• Trạng thái mất điện: van đóng.

• Được dùng nhiều nhất vì an toàn khi mất điện, tránh mất kiểm soát lưu chất.

3.4.2. Van điện từ thường mở (NO)

• Trạng thái mất điện: van mở.

• Dùng cho các hệ thống cần dòng chảy liên tục, chỉ đóng khi cấp điện (ví dụ: làm mát, tuần hoàn).

3.5. Phân loại theo điện áp cuộn coil

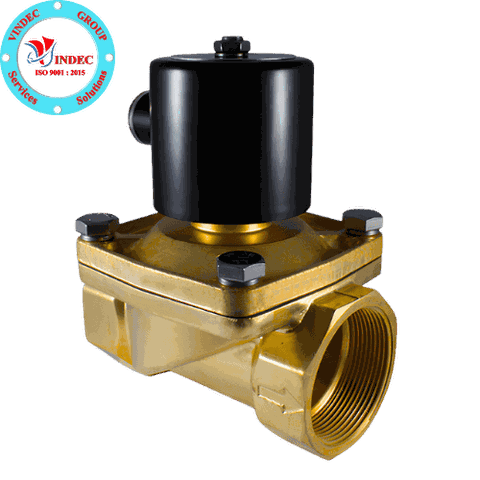

3.5.1. Van điện từ 12V DC

• Dùng nguồn 12VDC, an toàn, ít nóng, độ bền coil cao.

• Thích hợp cho hệ thống sử dụng nguồn DC, thiết bị nhỏ, hệ thống di động, cần dùng adapter/bộ đổi nguồn.

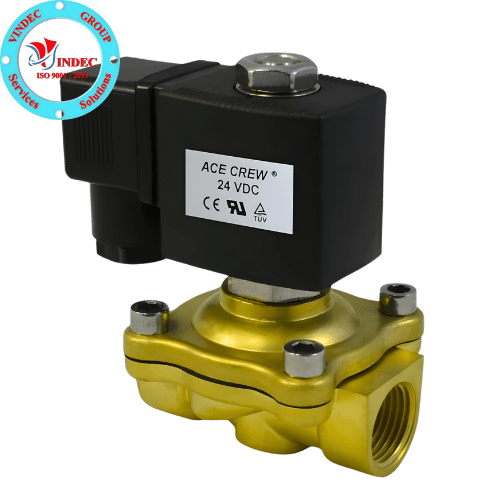

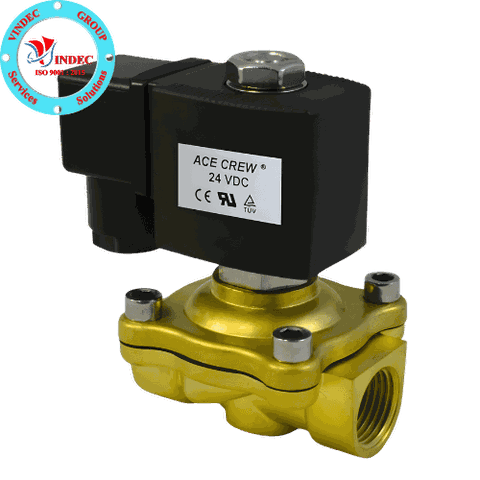

3.5.2. Van điện từ 24V DC

• Sử dụng 24VDC, phổ biến trong tủ điện điều khiển, PLC, ít gây ồn, bền khi hoạt động liên tục.

• Cần bộ nguồn DC 24V hoặc nguồn sẵn trong tủ điều khiển.

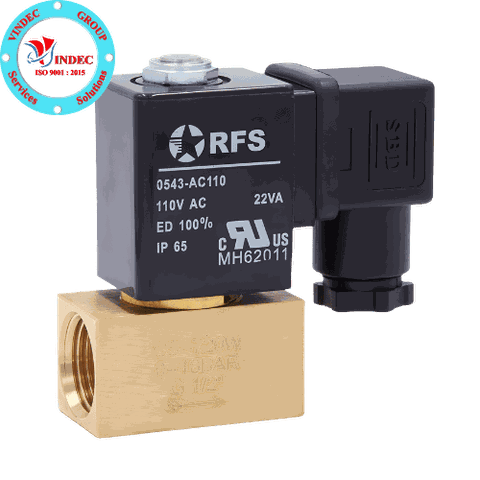

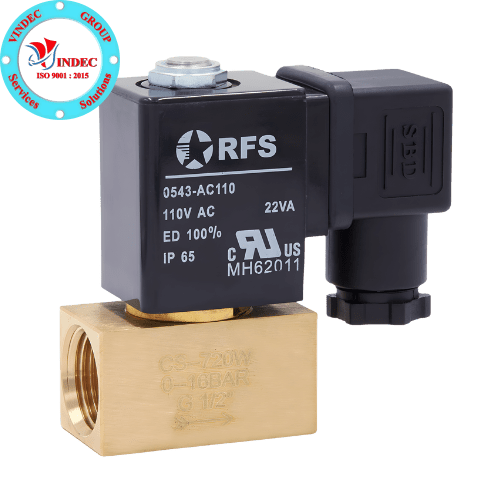

3.5.3. Van điện từ 110V AC

• Dùng 110VAC, ít phổ biến ở Việt Nam.

• Thường xuất hiện trong máy nhập khẩu, dây chuyền đặc thù.

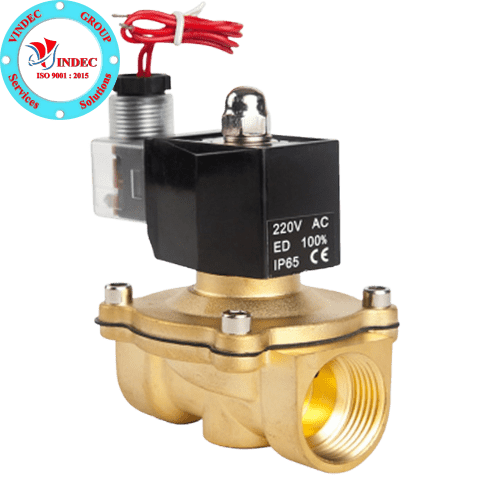

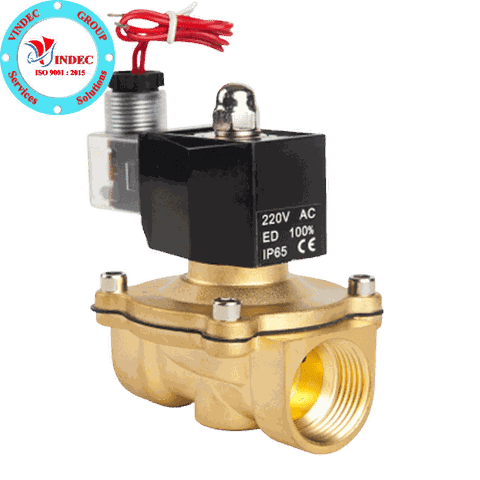

3.5.4. Van điện từ 220V AC

• Dùng 220VAC, phổ biến nhất vì tận dụng trực tiếp lưới điện.

• Lắp đặt đơn giản nhưng dễ nóng coil, cần tránh đóng mở liên tục trong thời gian quá dài.

3.6. Phân loại theo lưu chất sử dụng

3.6.1. Van điện từ nước

• Dùng cho nước sạch, nước sinh hoạt, nước làm mát, áp thấp đến trung bình.

• Thân van thường bằng đồng, inox, nhựa, gioăng NBR/EPDM.

3.6.2. Van điện từ hơi nóng

• Dùng cho hơi nóng, dầu tải nhiệt, chịu nhiệt và áp cao.

• Thân inox, đồng chịu nhiệt, thép, gioăng chịu nhiệt đặc biệt.

3.6.3. Van điện từ khí nén

• Dùng trong hệ thống khí nén, mạch điều khiển, cho xy lanh, van khí.

• Thường là van 3/2, 5/2, 5/3, thân nhôm, đồng, inox.

3.6.4. Van điện từ gas / xăng dầu

• Dùng cho LPG, CNG, gas công nghiệp, xăng dầu.

• Yêu cầu vật liệu chống cháy nổ, coil chống nổ (ATEX), độ kín cao.

4. Ứng dụng thực tế của van điện từ

Van điện từ được ứng dụng rộng rãi trong:

• Hệ thống cấp thoát nước: tòa nhà, khu dân cư, trạm bơm, bể chứa, bơm tăng áp.

• Hệ thống khí nén, máy nén khí: điều khiển xy lanh, van đảo chiều, mạch điều khiển.

• Ngành thực phẩm – đồ uống – dược phẩm: hệ thống chiết rót, rửa, trộn, đóng gói.

• Ngành hóa chất, xăng dầu, gas: cấp – ngắt – phân phối lưu chất nguy hiểm, dễ cháy.

• Hệ thống PCCC: điều khiển tự động đường ống nước chữa cháy, sprinkler.

• HVAC & điều hòa không khí: van đảo chiều, van nước lạnh, van chiller, đài phun nước nghệ thuật.

• Dân dụng: máy giặt, máy rửa bát, máy lọc nước, thiết bị tưới tự động.

5. Ưu điểm và nhược điểm của van điện từ

5.1. Ưu điểm

• Đóng/mở cực nhanh so với các loại van điều khiển khác.

• Tự động hóa dễ dàng, dễ kết nối với PLC, cảm biến, bộ điều khiển.

• Kích thước nhỏ gọn, trọng lượng nhẹ, phù hợp lắp trên nhiều vị trí chật hẹp.

• Đa dạng điện áp, vật liệu, kích cỡ, dễ chọn cho từng ứng dụng.

• Giá thành hợp lý, chi phí đầu tư hệ thống thấp.

• Bảo trì, thay coil, thay gioăng đơn giản.

5.2. Nhược điểm

• Không phù hợp với lưu chất bẩn, nhiều cặn, dễ gây kẹt, hỏng gioăng hoặc lõi từ.

• Độ bền coil kém hơn các bộ truyền động khí nén nếu làm việc liên tục 24/7.

• Kích cỡ giới hạn, thường dùng đến DN80–DN100 (dòng ren), lớn hơn phải dùng mặt bích và loại đặc biệt.

• Lưu lượng thực tế qua van có thể giảm so với đường ống do tiết diện trong nhỏ hơn.

6. Cách lựa chọn van điện từ phù hợp

Khi chọn mua van điện từ, nên lưu ý:

1. Xác định lưu chất: nước, khí nén, hơi nóng, dầu, gas, hóa chất…
   → Chọn vật liệu thân & gioăng tương thích (đồng, inox, nhựa…).

2. Áp suất & nhiệt độ làm việc:
   → Chọn đúng dải áp, dải nhiệt ghi trên catalogue.

3. Kiểu hoạt động:

   • Cần an toàn khi mất điện → van thường đóng (NC).

   • Cần dòng chảy liên tục, chỉ ngắt khi có tín hiệu → van thường mở (NO).

4. Điện áp điều khiển:

   • Dùng 220VAC nếu muốn tiện, không cần đổi nguồn.

   • Dùng 24VDC, 12VDC nếu cần an toàn, ít ồn, hệ thống điều khiển trung tâm.

5. Kiểu kết nối và kích thước:

   • Hệ nhỏ: nối ren DN8–DN50.

   • Hệ lớn, áp cao: mặt bích DN50 trở lên.

6. Thương hiệu & xuất xứ:

   • Ưu tiên các hãng uy tín, có CO-CQ, catalogue rõ ràng, dịch vụ kỹ thuật tốt.

7. Một số hãng van điện từ phổ biến

Trên thị trường hiện có nhiều thương hiệu van điện từ nổi tiếng:

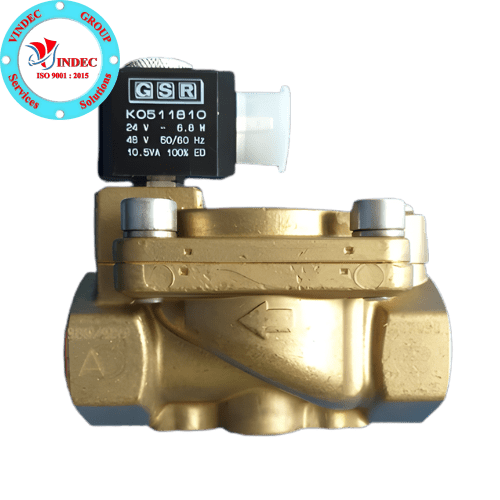

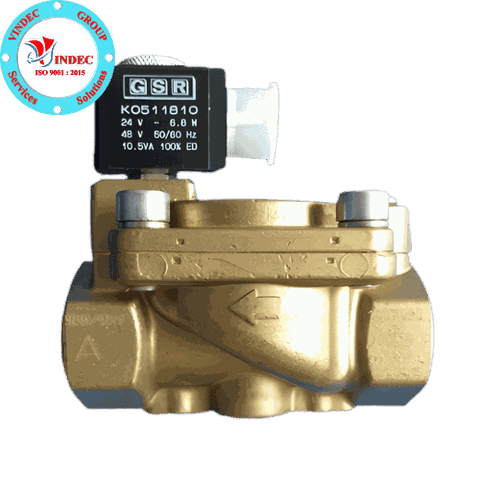

• Châu Âu / Mỹ: ASCO, GSR, ODE, Parker…

• Nhật Bản: CKD, SMC…

• Hàn Quốc: TPC, YPC…

• Đài Loan: Airtac, UNID…

• Trung Quốc & các nước khác: nhiều dòng giá cạnh tranh, đa dạng mẫu mã.
