1. VAN BƯỚM NHỰA LÀ GÌ?
- Van Bướm Nhựa tến tiếng anh gọi là plastic butterfly valve, được làm từ vật liệu PVC, uPVC, cPVC, PVDF. Chúng có dạng van bướm nhựa tay gạt, van bướm nhựa tay quay vô lăng bánh răng, van bướm nhựa điều khiển điện, van bướm nhựa khí nén.
- Van bướm nhựa dùng để kiểm soát sự lưu thông của dòng chất lỏng có tính chất axit và độ ăn mòn cao. Được sử dụng trong các nhà máy hóa chất, khu công nghiệp sử lý chất thải.
2. THÔNG SỐ KỸ THUẬT VAN BƯỚM NHỰA
- - Vật liệu cấu tạo: PVC, CPVC, UPPVC, PP, PVDF, PPG, PVDF
- - Đĩa van: UPVC, PP, PPG, PVDF, CPVC
- - Trục: SUS201 (standard), SUS316, SUS304
- - O-Ring: EPDM, VITON (FPM)
- - Gioăng làm kín: PTFE, EPDM, VITON, NBR, HYPALON
- - Nhiệt độ cho phép: -5ºC đến 110ºC
- - Kích thước: DN40 - DN400
- - Áp suất: PN10 - PN16
- - Kiểu lắp: Mặt bích chuẩn JIS, DIN, ANSI, BS
- - Kiểu vận hành : Van bướm nhựa Tay gạt, Van bướm nhựa tay quay, Van bướm nhựa điều khiển điện, Van bướm nhựa điều khiển khí nén.
- - Môi trường: Nước, nước thải, khí, hóa chất ăn mòn cao
- - Xuất xứ: Trung Quốc, Đài loan, Nhật, Hàn Quốc
3. CẤU TẠO VAN BƯỚM NHỰA
- - Tay gạt và tay quay: được thiết kế từ nhựa PVC, có chốt để điều chỉnh kiểm soát dòng chảy.
- - Thân van: được làm hoàn toàn từ chất liệu nhựa giúp van có cấu trúc nguyên khối chắc chắn.
- - Trục van: riêng bộ phận này được làm từ thép không gỉ được gắn chắc chắn vào thân để cố định đĩa van giúp van hoạt động bền bỉ hơn.
- - Đĩa van: nơi tiếp xúc trực tiếp với chất lỏng được làm hoàn toàn từ nhựa PVC, CPVC, UPVC…tránh oxy hóa, ăn mòn của axit, chất có nồng độ muối cao.
- - Gioăng làm kín: được làm bằng nhựa EPDM, PTFE, FPM.

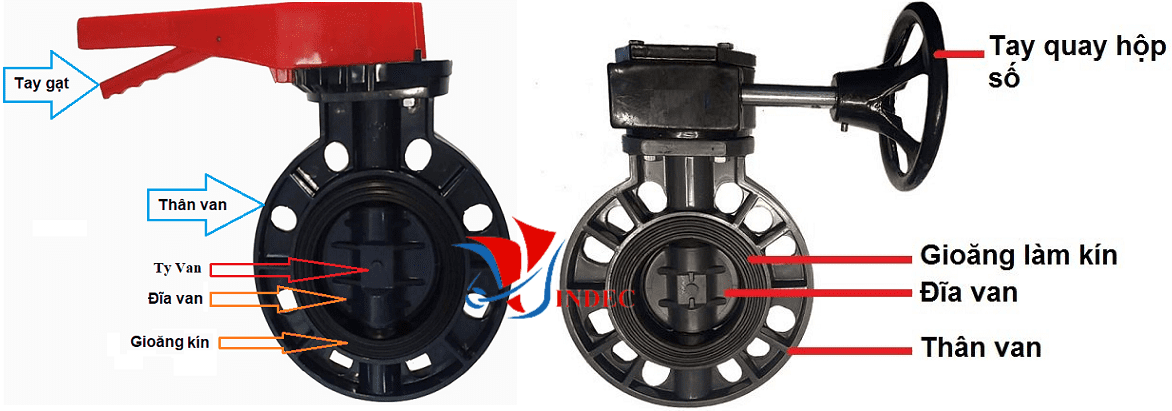

CẤU TẠO VAN BƯỚM NHỰA
4. PHÂN LOẠI VAN BƯỚM NHỰA
Phân loại theo phương thức vận hành điều khiển hoạt động đóng mở.

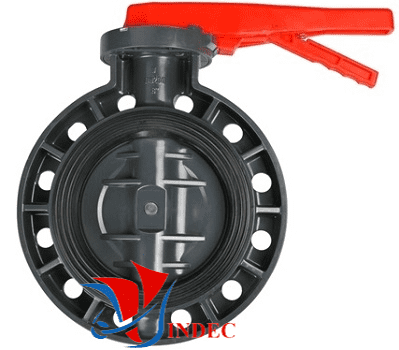

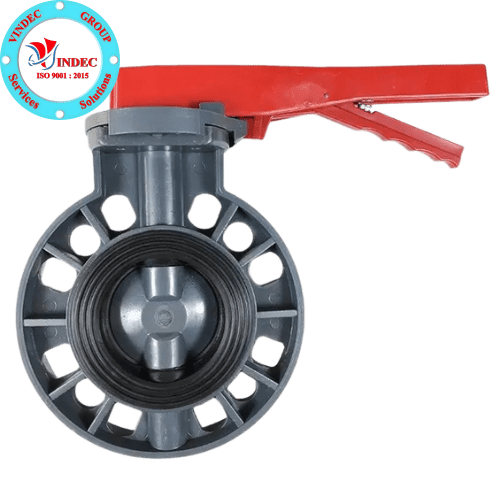

4.1. Van Bướm Nhựa Tay Gạt
- Van bướm nhựa tay gạt là dòng van bướm nhựa thông dụng nhất, nó được sử dụng tay gạt để thực hiện hoạt động đóng mở bằng góc 1/4 đĩa van giúp kiểm soát điều tiết dòng chảy của lưu chất.
- Van bướm nhựa sử dụng tay gạt nên có kích thước vừa và nhỏ, giá thành van rẻ, thời gian đóng mở van nhanh.

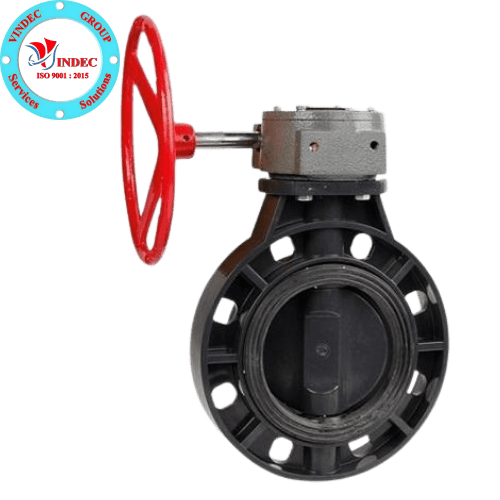

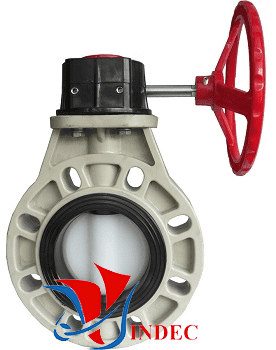

4.2. Van Bướm Nhựa Tay Quay
Thiết kế theo kiểu tay quay nhằm trợ lực phục vụ các đường ống hệ thống có kích thước lớn hơn, đóng mở van một cách dễ dàng nhưng thời gian đóng ở lại khác chậm so với van tay gạt.

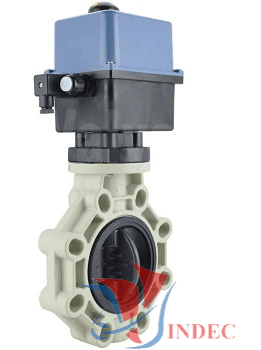

4.3. Van Bướm Nhựa Điều Khiển Điện
Dòng van hướng về xu thế tự động hóa theo dây chuyền đồng bộ. Bộ điều khiển bằng điện khi cấp nguồn mô tơ sản sinh ra lực xoay tác động lên trục và đĩa van thực hiện việc đóng mở. Tốc độ đóng mở van ở mức trung bình.

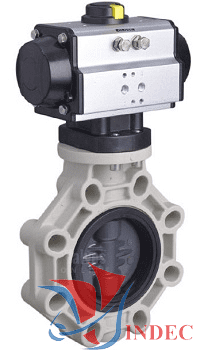

4.4. Van Bướm Nhựa Điều Khiển Khí Nén
Tương tự như bộ điện nhưng với dòng van này nguồn cung cấp là khí nén nên bất tiện hơn so với nguồn điện luôn có sẵn. Muốn sử dụng van ta cần lắp đặt hệ thống khí nén cung cấp cho van, Nhưng lợi ít là tốc đóng mở van rất nhanh, có thể lắp thêm công tắc hành trình để điều tiết dòng chảy theo ý muốn.
Ngoài ra người ta cũng phân loại theo vật liệu làm van bướm nhựa, trên thị trường hiện nay có 4 dòng van bướm theo chất liệu là: Van bướm nhựa PVC, Van bướm nhựa UPVC, Van bướm nhựa CPVC, Van bướm nhựa PVDF
5. ƯU NHƯỢC ĐIỂM VAN BƯỚM NHỰA
5.1. Ưu Điểm Van Bướm Nhựa
- - Trọng lượng van nhẹ, lắp đặt dễ dàng, thay thế, bảo dưỡng đơn giản
- - Kích có phù hợp nhiều hệ thống lớn
- - Giá thành van rẻ hơn so dòng van cổng, van bi và van bướm inox, gang, thép.
- - Lưu lượng dòng chảy được đảm báo, cố định được góc mở, đóng mở nhanh
- - Độ bền cao, đảm bảo an toàn vệ sinh
- - Mô-men xoắn truyền động thấp hơn 50% so với van bướm trung tâm do nguyên lý hoạt động lệch tâm kép.
- - Chỉ báo vị trí điện tích hợp trong mặt bích lắp.
- - Tất cả các thành phần tiếp xúc với môi trường làm bằng vật liệu nhựa, nên việc thẩm thấu có thể được giảm thiểu.
- - Cần gạt tay chức năng làm bằng polypropylen được gia cố bằng sợi thủy tinh (PP-GF 30) với cài đặt nấc 5°, có thể khóa.
5.2. Nhược Điểm Van Bướm Nhựa
- - Van vận hành ở áp suất thấp, khi hoạt động ở áp suất cao hơn là dòng nhựa nên van không khả thi và nguy hiểm khi sử dụng.
- - Khả năng đóng mở liên tục theo thời gian sẽ kém hơn so với các loại van với chất liệu gang, thép, inox.
6. CHỌN CỠ VAN BƯỚM NHỰA VỚI ĐƯỜNG ỐNG
- Van bướm nhựa DN40 - 1.1/2" (40mm/40A) đường ống phi 49mm
- Van bướm nhựa DN50 - 2" (50mm/50A) đường ống phi 60mm
- Van bướm nhựa DN65 - 2.1/2" (50mm/65A) đường ống phi 76mm
- Van bướm nhựa DN80 - 3" (80mm/80A) đường ống phi 90mm
- Van bướm nhựa DN100 - 4" (100mm/100A) đường ống phi 114mm
- Van bướm nhựa DN125 - 5" (125mm/125A) đường ống phi 140mm
- Van bướm nhựa DN150 - 6" (150mm/150A) đường ống phi 168mm
- Van bướm nhựa DN200 - 8" (200mm/200A) đường ống phi 220mm
- Van bướm nhựa DN250 - 10" (250mm/250A) đường ống phi 273mm
- Van bướm nhựa DN300 - 12" (300mm/300A) đường ống phi 323mm
- Van bướm nhựa DN350 - 14" (350mm/350A) đường ống phi 355mm
- Van bướm nhựa DN400 - 16" (400mm/400A) đường ống phi 406mm
7. ỨNG DỤNG VAN BƯỚM NHỰA
- - Ứng dụng cho nhiều môi trường: Nước, hóa chất ăn mòn, khí
- - Xử lý nước sạch và nước thải trong các nhà máy nước. Công nghiệp quá trình hóa chất.
- - Trong nghành công nghiệp mạ điện, được lắp đặt ở các hệ thống đường ống nước cấp và xả.
- - Trong công nghiệp sản xuất chế tạo cơ khí, ô tô, điện lanh.
- - Van bướm nhựa được ứng dụng cho các hệ thống dùng áp lực không quá lớn dưới 10bar như chế biến thực phẩm, chế biến hóa chất, hệ thống dẫn nước hồ bơi, bể chứa, xử lý nước thải, phòng bơm.
- - Van bướm nhựa ứng dụng cho ngành cấp thoát nước.
- - Van bướm nhựa cho phòng cháy chữa cháy toàn nhà, khách sạn.
- - Van bướm nhựa dùng trong hệ nước cấp sinh hoạt chung cư.
- - Van bướm nhựa dùng cho hệ cấp nước trong các nhà máy khu công nghiệp.
- - Van bươm nhựa dùng cho hệ thống cấp nước bề bơi...
- - Van bươm nhựa cho ngành hóa chất, khai thái khoảng sản.
- - Van bươm nhựa cho ngành dệt may, nhộm, may mặc.
- - Van bươm nhựa cho ngành sản xuất chế biến thực phẩm, đồ uống, bia rượu, nước giải khát.
