Gioăng Chì Graphite Mặt Bích Chịu Nhiệt - Áp Suất Cao
CHUYÊN SẢN XUẤT GIA CÔNG GIOĂNG CHÌ
1. GIOĂNG CHÌ GRAPHITE CHỊU NHIỆT LÀ GÌ
- Trong các ngành công nghiệp, việc làm kín là hết sức quan trọng, nhất là những lĩnh vực yêu cầu nhiệt độ cao, chịu áp suất cao, hóa chất, dầu khí... Thì yêu cầu làm kín là tuyệt đối quan trọng. Vật liệu làm kín ở những lĩnh vực này thường được sử dụng bằng Gioăng Chì, vậy gioăng gì là gì.
- Trong bài viết dưới đây VINDEC chúng tôi sẽ giới thiệu cho các bạn về các loại gioăng chì thông dụng được dùng để làm kín ở những lĩnh vực trên.
- Gioăng chì là gì ? Nó có nhiều tên gọi khác nhau như là: Vòng đệm chì, graphite ring, gioăng chì kim loại, gioăng chì thép xoắn, gioăng chì mặt bích... Gọi là gioăng chì thì đây là khái niệm gọi rất chung chung, bài viết dưới đây VINDEC với 20 năm kinh nghiệm sẽ đi giới thiệu cụ về từng loại để các bạn hiểu rõ hơn về loại Vật liệu làm kín này, cũng như cấu tạo hợp thành và ứng dụng cụ thể của chúng trong các lĩnh vực công nghiệp khác nhau.
2. PHÂN LOẠI GIOĂNG CHÌ CHỊU NHIỆT
- Như hình ảnh giới thiệu dưới đây thì Gioăng chì có rất nhiều loại và mỗi loại sẽ được ứng dụng ở những lĩnh vực hay các thiết bị khác nhau, chúng tôi xin giới thiệu 1 số loại cơ bản được sử dụng phổ thông như sau:

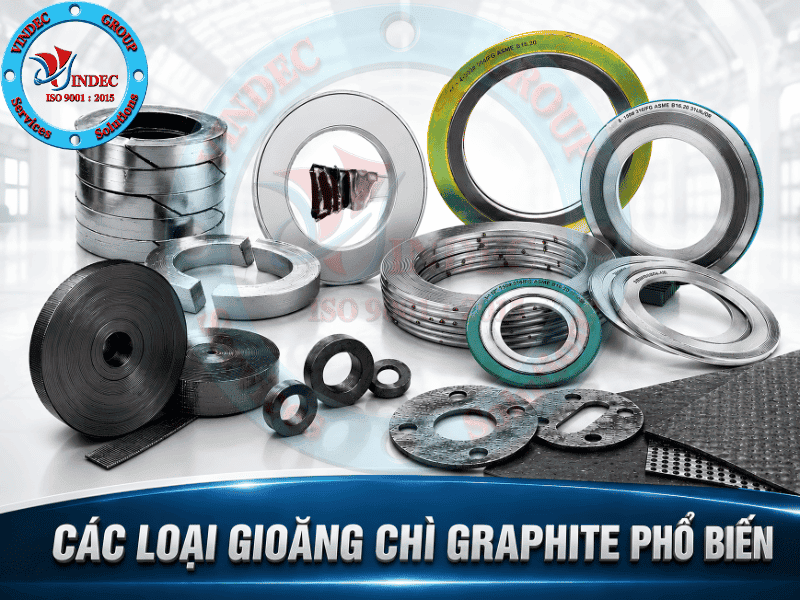

CÁC LOẠI GIOĂNG CHÌ GRAPHITE

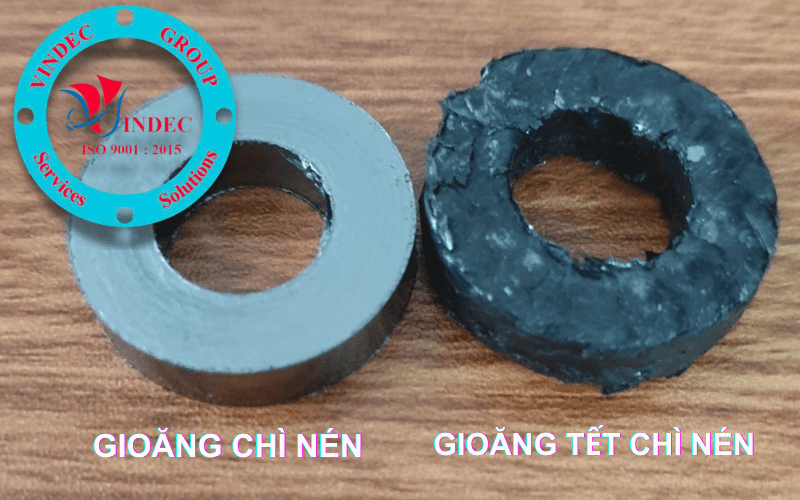

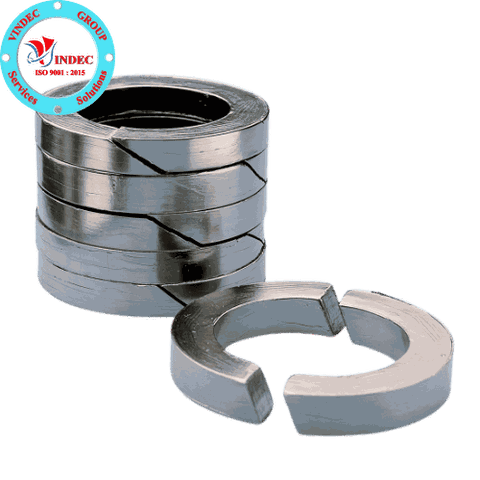

2.1. Gioăng Chì Nén Đúc
- Gioăng Chì Nén là gì ? Nó là loại gioăng chì đúc hay còn được gọi là gioăng graphite nén, graphite đúc, graphite ring
- Loại này có 2 loại: Loại được đúc nén từ dải chì mỏng và loại được cắt ra từ dây tết chèn chì hay tết cối, được nén thành những kích thước khác nhau theo yêu cầu với những khuôn nén bằng phương pháp nén thủy lực. Loại gioăng chì nén này được ứng dụng rộng rãi trong các van hơi, van dầu của các nhà máy Nhiệt điện, Hóa chất...

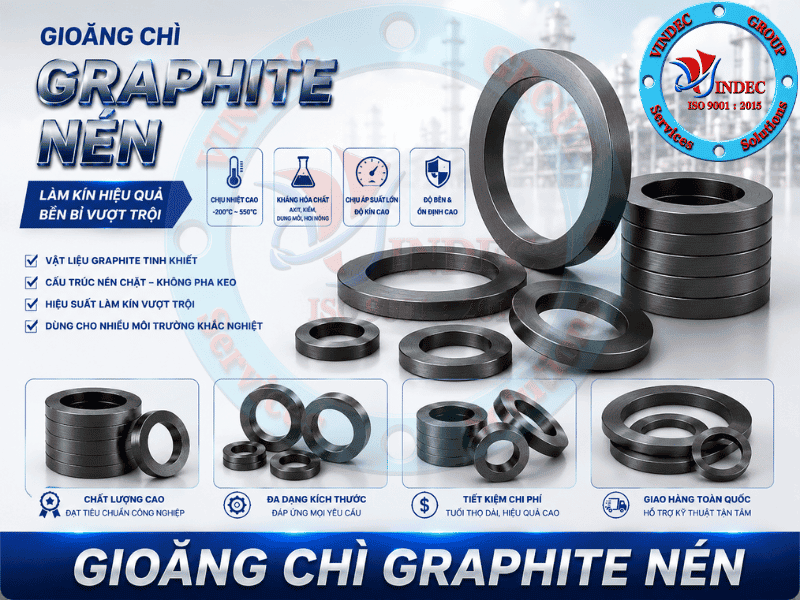

GIOĂNG CHÌ NÉN

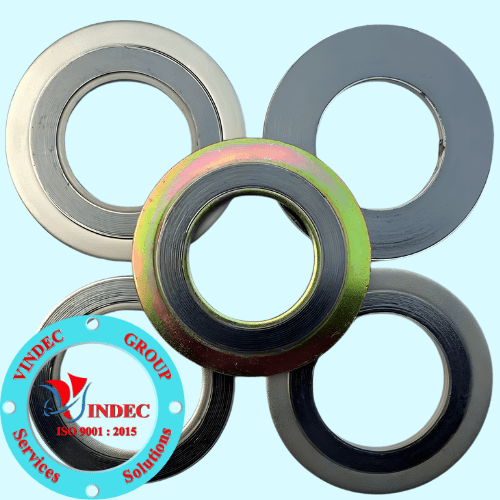

2.2. Gioăng Chì Thép Xoắn
- Gioăng Chì Thép Xoắn hay còn được gọi là gioăng chì kim loại, gioăng kim loại thép xoắn hay vòng đệm chì thép xoắn ... Thì chúng đều có tên chung tiếng anh là: Spiral wound gasket.
- Đây là loại gioăng chì rất phổ biến lắp cho van mặt bích chịu nhiệt, hóa chất với áp lực cao, chúng được VINDEC sản xuất theo quy trình công nghệ cao đòi hỏi việc đầu tư máy móc hiện đại và yêu cầu trình độ chyên môn kỹ thuật cao. Do vậy giá thành loại này tương đối cao.

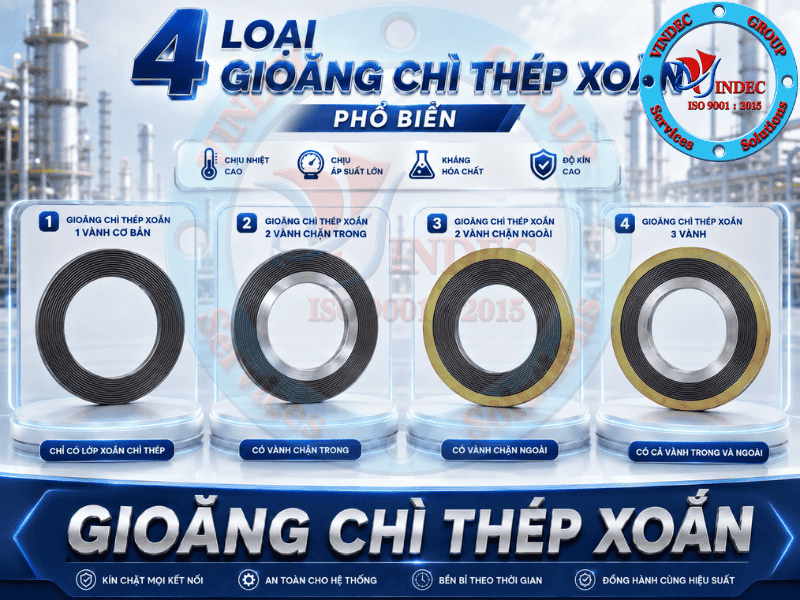

GIOĂNG CHÌ THÉP XOẮN

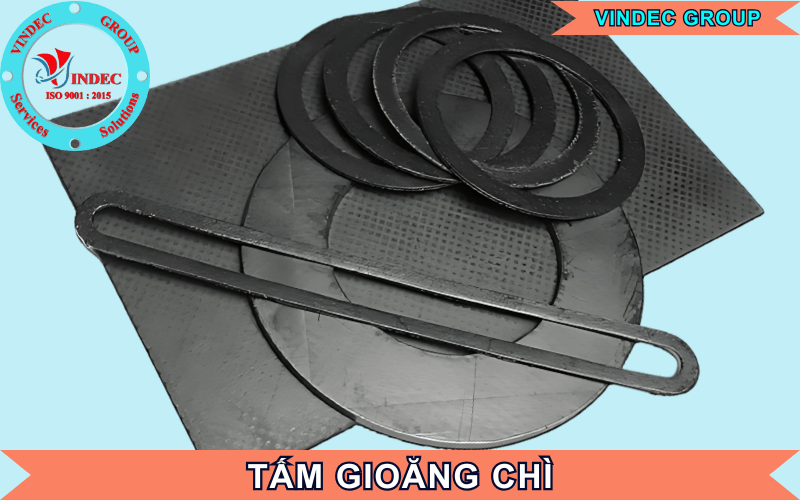

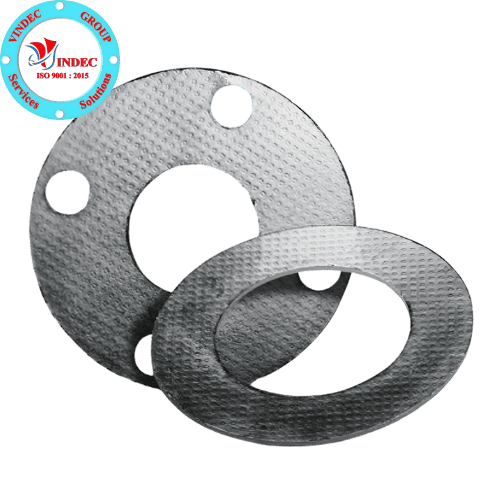

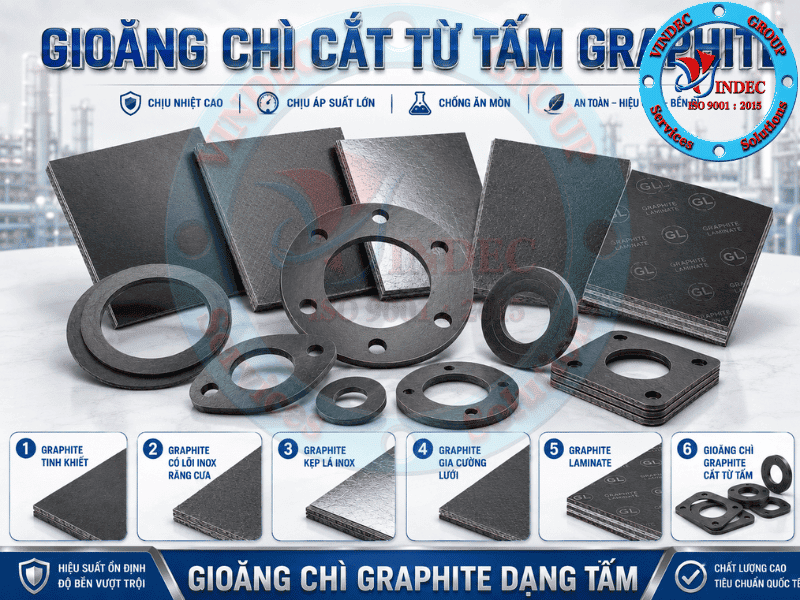

2.3. Gioăng Chì Tấm Lưới INOX
- Tấm gioăng chì lưới inox nó là dạng gioăng chì tấm được gia cố bằng lưới inox SS304 - SS316 - 316L và được cắt theo yêu cầu bằng máy CNC thành vòng đệm chì.
- Vòng đệm chì lưới inox được chúng tôi nhập khẩu dạng tấm từ Châu Âu, Ấn độ, China và được gia công trên máy CNC chuyên dụng.
- Chúng tôi nhận đặt hàng gia công theo yêu cầu tiêu chuẩn của mặt bích cũng như các chi tiết cho bề mặt làm kín phức tạp theo bản vẽ yêu cầu hoặc được mô ta theo yêu cầu của khác hàng.
GIOĂNG CHÌ LƯỚI INOX

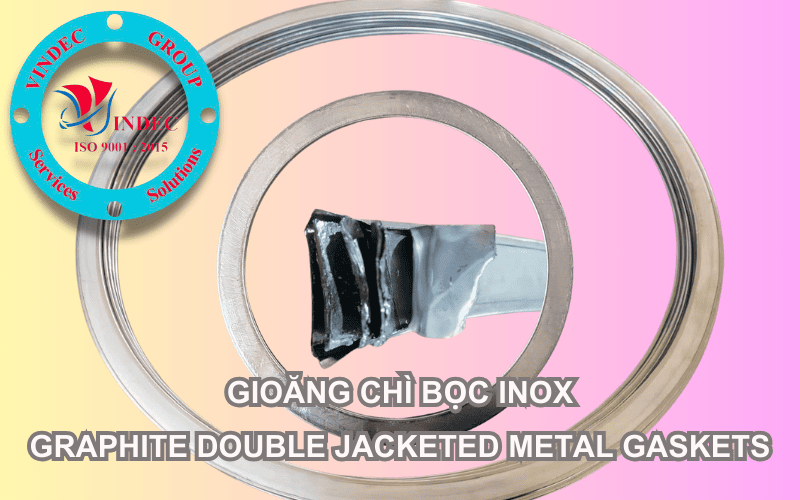

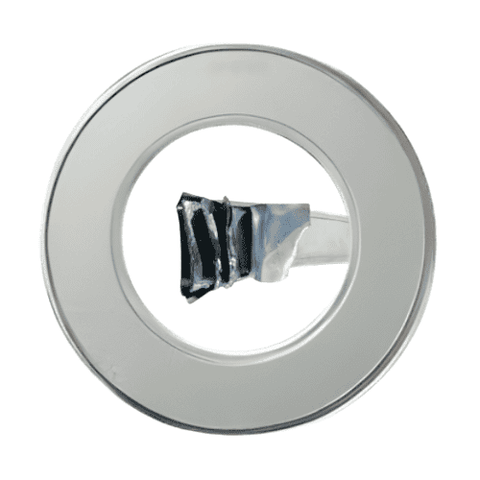

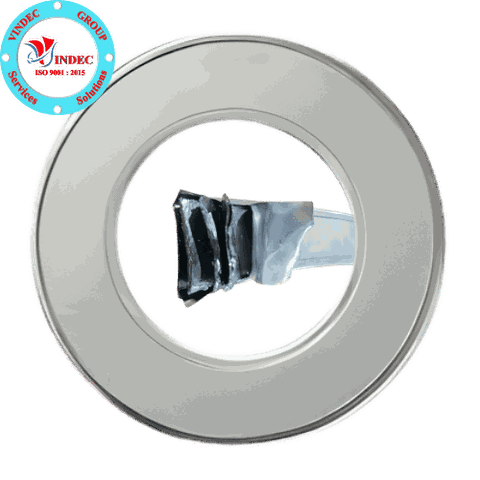

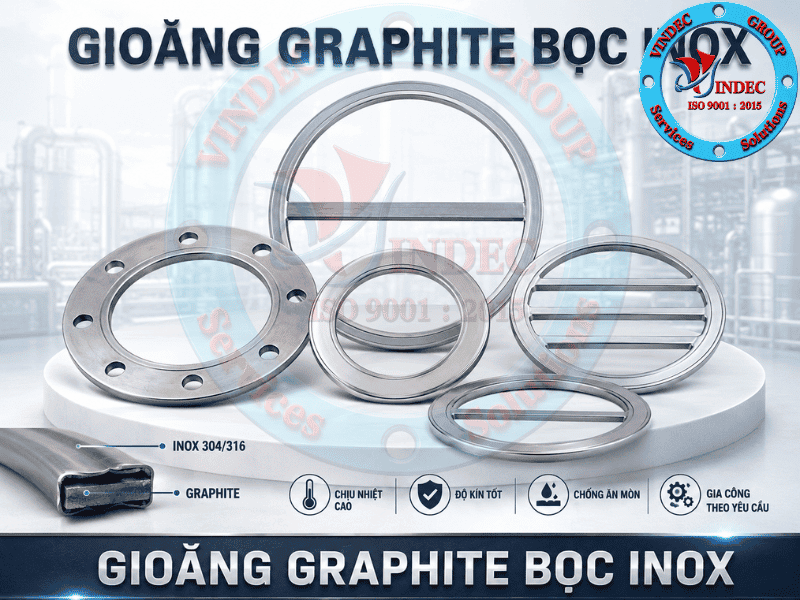

2.4. Gioăng Chì Bọc INOX
- Gioăng chì bọc inox là dạng gioăng chì được gia cố thêm 1 lớp inox hoặc 2 lớp inox bọc bên ngoài nó là: Graphite jacketed metal gasket, Graphite double jacketed metal gasket.
- Gioăng chì bọc inox này thông thường dùng cho áp lực thấp ở những nơi chịu nhiệt độ cao và hóa chất...
3. PHÂN LOẠI TIÊU CHUẨN GIOĂNG GRAPHITE
3.1. Gioăng Chì Graphite Tiêu Chuẩn JIS
- Gioăng chì tiêu chuẩn JIS là loại gioăn gì theo hệ tiêu chuẩn cơ bản của Nhật bản (Japan), Hệ gioăng chì tiêu chuẩn jis được dùng phổ biến tại nhật bản và các nước châu á hoặc các nhà máy có vốn đầu tư của Nhật bản.
- Theo tiêu chuẩn JIS: 5K, 10K, 20K... Bao gồm size: 8A, 10A, 15A, 20A, 25A, 32A, 40A, 50A, 65A, 80A, 100A, 125A, 150A, 200A, 250A, 300A, 350A...
3.2 Gioăng Chì Graphite Tiêu Chuẩn DIN, BS
- Gioăng chì tiêu chuẩn DIN và BS là hệ gioăng chì tiêu chuẩn của châu âu với tiêu chuẩn DIN là của Đức (Germany) còn tiêu chuẩn BS là của Anh. Với hai hệ tiêu chuẩn này thì được dùng phổ thông tại các nước phương tây là chủ yếu.
- Theo tiêu chuẩn DIN - BS: PN10, PN16, PN25, PN40 Bao gồm size: DN8, DN10, DN15, DN20, DN25, DN32, DN40, DN100, DN125, DN150, DN200, DN250, DN300, DN350...
3.3. Gioăng Chì Graphite Tiêu Chuẩn ANSI, ASME
- Gioăng chì tiêu chuẩn ANSI - ASME: Đây là hệ tiêu chuẩn của Mỹ (USA) nó là hệ tiêu chuẩn Class với áp lực cao được tổ chức hiệp hội cơ khí Mỹ đưa ra để có một hệ tiêu chuẩn dành riêng cho nước Mỹ.
- Theo tiêu chuẩn ANSI/ASME B16.21: #150, #300, #600... Bao gồm size: 1/4", 3/8", 1/2", 1", 1.1/4", 1.1/2", 2", 2.1/2", 3", 4", 5", 6", 8", 10", 12"....
3.4. Gioăng Chì Graphite Tiêu Chuẩn GOST
- Gioăng chì tiêu chuẩn GOST tức là tiêu chuẩn của Liên xô trước đây nay là Nga, nó là hệ gioăng chì được dùng phổ biến tại các nước đông âu xã hỗi chủ nghĩa, với hệ tiêu chuẩn này hiện nay ở Việt nam vẫn dùng nhiều tại các nhà máy ngày xưa mà liên xô xây dựng như Nhiệt điện Phả lại, Lọc dầu, Xi măng Bỉm sơn, Thủy điện Hòa bình...
3.5 Gioăng Chì Graphite Tiêu Chuẩn GB
- Gioăng chì tiêu chuẩn GB của Trung quốc là từ viết tắc của (Guobiao) là tiêu chuẩn quốc gia của Trung Quốc, được ban hành bởi cơ quan Tiêu chuẩn hóa Trung Quốc (SAC) và Ủy ban Quốc gia Trung Quốc về ISO và IEC.
4. TÍNH CHẤT GIOĂNG CHÌ GRAPHITE
- Nhiệt độ hoạt động: -200 to 650˚C
- Khối lượng riêng : 1.6 ±0.2 g/cm3
- Khả năng chống cháy thử nghiệm API 607
- Gioăng chì nén với thành phần Graphite tinh khiết cao với 98% nguyên chất.
- Độ PH: pH 0-14 (phạm vi hoạt động rất động trong các môi trường)
- Hàm lượng lưu huỳnh : ≤300 ppm.
- Không làm mất chất bay hơi ở nhiệt độ cao.
- Nhiệt độ giới hạn thấp hơn sẽ áp dụng khi được sử dụng với tác nhân oxy hóa, ví dụ: axit nitric.
- Hệ số ma sát với thép: 0,05.
- Chúng là những loại có vật liệu đặc biệt có khả năng chịu áp lực và nhiệt độ cao và khả năng kháng chống chịu với các chất hóa chất rất tốt.
5. ỨNG DỤNG GIOĂNG CHÌ CHỊU NHIỆT
- Gioăng Graphite, Graphite gasket, gioăng chì, Vòng đệm chì Graphite đáp ứng hầu hết các nhà máy lọc dầu, hóa dầu và các ngành công nghiệp do khoảng thời gian sử dụng lâu dài và một phạm vi nhiệt độ rộng.
- Ứng dụng trong các lĩnh vực: Khí các loại, Gas, Dầu khí, Xăng dầu, Lò hơi, Nồi hơi, Thực phẩm, Dược phẩm, Hoá chất, Xi măng, Bột giấy, Mía đường, Sữa đường, Hàng hải, Thuỷ điện, Nhiệt điện...
ỨNG DỤNG GIOĂNG CHÌ
6. GIA CÔNG GIOĂNG CHÌ GRAPHITE
- VINDEC với kinh nghiệm gần 20 năm trong lĩnh vực làm kín nói chung và cung cấp, gia công sản phẩm gioăng chì nói riêng và các loại gioăng làm kín nói chung.
- Chúng tôi rất tự tin đáp ứng được các yêu cầu của khách hàng tại Việt nam cho các nhu cầu thay thế từ đơn giản đến phức tạp và các dự án lớn cho khác lĩnh vực công nghiệp khác nhau.
- Kích của miếng đệm graphite | Vòng đệm graphite chì | Gioăng tấm graphite chì | Graphite gasket sheet | Ron graphite chì, Gioăng chì nén, Gioăng chì đúc...
- Chúng tôi sản xuất gia công cung cấp vòng đệm làm kín graphite chì theo kích thước tiêu chuẩn và phi tiêu chuẩn: Phù hợp lắp cho các loại Mặt Bích FF và RF, phi tiêu chuẩn
6.1 Gioăng Chì Kích Thước Tiêu Chuẩn
- Theo tiêu chuẩn JIS: 5K, 10K, 20K... Bao gồm size: 8A, 10A, 15A, 20A, 25A, 32A, 40A, 50A, 65A, 80A, 100A, 125A, 150A, 200A, 250A, 300A, 350A...
- Theo tiêu chuẩn DIN: PN10, PN16, PN25, PN40 Bao gồm size: DN8, DN10, DN15, DN20, DN25, DN32, DN40, DN100, DN125, DN150, DN200, DN250, DN300, DN350...
- Theo tiêu chuẩn ANSI/ASME B16.21: #150, #300, #600... Bao gồm size: 1/4", 3/8", 1/2", 1", 1.1/4", 1.1/2", 2", 2.1/2", 3", 4", 5", 6", 8", 10", 12"....
- Với kính thước phi tiêu chuẩn: Khách hàng vui lòng cho VINDEC biết các thông số sau => Môi trường, áp suất, nhiệt độ làm việc. Kích thước OD x ID x T.
GIA CÔNG GIOĂNG CHÌ LƯỚI INOX
6.2 Gioăng Chì Phi Tiêu Chuẩn
- VINDEC nhận gia công gioăng chì phi tiêu chuẩn trên máy cắt CNC chuyên dụng. Bạn đang có nhu cầu tìm mua gioăng chì phi tiêu chuẩn theo kích thước bản vẽ yêu cầu hoặc cần sự tư vấn của chúng tôi, hãy liên hệ với VINDEC để nhận được báo giá tốt nhất.
- Gioăng chì lưới phi tiêu chuẩn có nhiều hình dạng khác nhau như dạng tròn, dạng oval, dạng hình vuông, hình chữ nhật hình bát giác, lục giác...

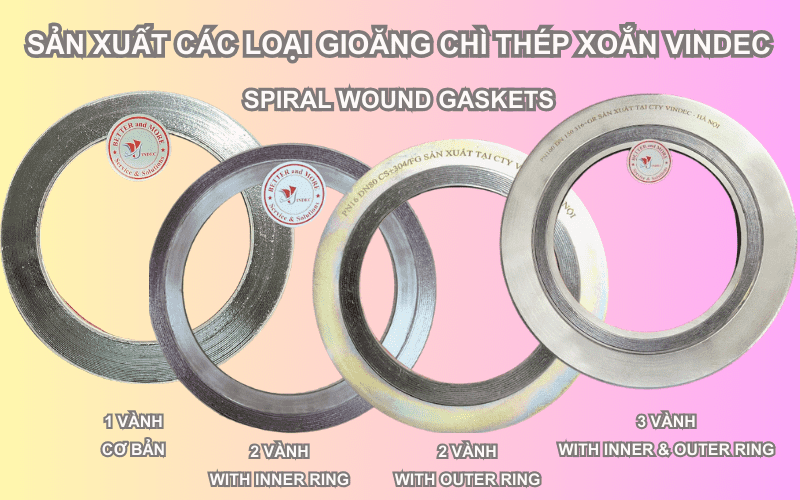

7. SẢN XUẤT GIOĂNG CHÌ THÉP XOẮN
- VINDEC chúng tôi nhận gia công sản xuất các loại gioăng chì thép xoắn, gioăng chì inox... tại Hà nội
- VINDEC sản xuất gioăng chì thép xoắn theo tiêu chuẩn JIS, ANSI, DIN... Hoặc theo kích thước yêu cầu của khách hàng.
- Hãy liên hệ với VINDEC để được báo giá gioăng chì thép xoắn và hỗ trợ giá tốt nhất.
Sản Xuất Gioăng Chì Thép Xoắn VINDEC
8. BÁO GIÁ GIOĂNG CHÌ VINDEC
- VINDEC chuyên nhập khẩu cung cấp các loại Gioăng Graphite, gasket Graphite, gioăng chì inox, vòng đệm không amiang Graphite và gia công các loại gioăng chì hệ tiêu chuẩn và phi tiêu chuẩn.
- Với kinh nghiệm gần 20 Năm chúng tôi tự tin đáp ứng được mọi nhu cầu về Gioăng chì cho quý khách.
- Gioăng chì được gia công dựa trên kích thước tiêu chuẩn hoặc kích thước do khách hàng đưa ra, hoặc từ vật mẫu khách hàng cung cấp cho chúng tôi.
- Hãy liên hệ với VINDEC để được báo giá và cung cấp hàng hóa chất lượng cao, giá cả hợp lý cạnh tranh nhất với dịch vụ tư vấn chuyên nghiệp của các kỹ sư Cơ khí, kỹ sư vật liệu, kỹ sư tự động hóa nhiều năm kinh nghiệm trong lĩnh vực thiết bị làm kín.
- Quý khách đang cần mua và tham khảo về giá gioăng chì Việt nam, VINDEC là đơn vị chuyên nhập khẩu tấm gioăng chì, gia công gioăng chì các loại với giá phân phối cạnh tranh tốt nhật tại thị trường Việt nam.
- Giá gioăng chì sẽ có nhiều loại như: giá tấm gioăng chì, giá gioăng chì mặt bích, giá gioăng chì ring, giá gioăng thép xoắn phủ chì....
- Đối với mỗi loại gioăng chì thì giá gioăng chì còn phụ thuộc vào kích cỡ, độ dày, tiêu chuẩn, chủng loại, số lượng... Để biết giá gioăng chì như thế nào, các bạn hãy liên hệ với VINDEC để được hỗ trợ giá tốt nhất
9. TỔNG KHO GIOĂNG CHÌ LƯỚI INOX VINDEC
KHO GIOĂNG CHÌ LƯỚI INOX
- Nhập khẩu cung cấp Gioăng Chì Graphite lưới INOX INOX 304 - 316, lưới thép chịu Nhiệt | Tang Insert Graphite Sheet Graphite Sheet, Reinforced graphite, Gioăng chì nén, Dây tết chèn chì... giá cạnh tranh tại Việt Nam
10. TỔNG KHO GIOĂNG CHÌ KIM LOẠI VINDEC
KHO GIOĂNG CHÌ THÉP XOẮN
11. MÁY KIỂM TRA CHẤT LƯỢNG GIOĂNG CHÌ VINDEC
- Trên cơ sơ tiến tới để đạt chứng nhận chất lương QUATEST 1 và ISO 9001:2015, VINDEC đã đầu tư xây dụng phòng kiểm tra chất lượng sản phẩm với các máy móc hiện đại như máy đo độ cúng, máy thử độ kéo dài, máy cho áp lực test...
- Năm 2023 chúng tôi đã nhận được chứng chỉ chất lượng của QUATEST 1 và chứng nhận quy trình sản xuất ISO 9001:2015 xứng đáng với tâm huyết và công sức nỗ lực của các thành viên trong công ty phấn đấu trong hơn 10 năm qua.
MÁY KIỂM TRA CHẤT LƯỢNG GIOĂNG CHÌ
12. LỰA CHỌN GIOĂNG CHÌ VINDEC
12.1. Gioăng Chì
12.2. Gioăng Chì Thép Xoắn
12.3. Gioăng Chì Nén
12.4. Dây Tết Chèn Chì
13. ĐỊA CHỈ MUA GIOĂNG CHÌ VINDEC
- VINDEC là địa chỉ phân phối GIOĂNG CHÌ uy tín tại Việt nam có thể làm hài lòng khách hàng với năng lực đội ngũ nhân viên có kỹ thuật trình độ kỹ thuật cao, được đào tạo chuyên nghiệp bài bản của hãng.
- Quý khách hàng có thể DOWNLOAD về máy Catalogue của hãng tại Website của chúng tôi với thông số kỹ thuật rõ ràng chính xác nhất của hãng tại: GIOĂNG CHÌ
- VINDEC xuất hàng luôn đầy đủ Giấy Tờ C/O, C/Q nhập khẩu chính hãng và Tờ Khai Hải Quan, đồng thời cung cấp cả Bản Bản Chính để đối chiếu hoặc Bản Công Chứng.
- VINDEC chúng tôi đạt tiêu chuẩn hệ thống quản lý chất lượng quy trình sản xuất ISO 9001:2015 và có chứng nhận kiểm định chất lượng của Trung tâm Kỹ thuật Tiêu chuẩn Đo lường Chất lượng 1 ( QUATEST 1 )
- Thêm vào đó, VINDEC chúng tôi có NHÀ MÁY SẢN XUẤT + KHO HÀNG với diện tích 2.000m2 tại Lô A2-CN1, Đường CN5, Khu CN Từ Liêm - Hà Nội.
- VINDEC với phương châm "Tốt Hơn và Hơn Nưa - Better and More" cùng năng lực và kinh nghiệm 20 năm cùng với đội ngũ kỹ sư giầu kinh nghiệm chuyên môn, chúng tôi tự đáp ứng được các dự án lớn về hàng Vật Liệu Làm Kín, chúng tôi luôn đồng hành cùng phát triển.
