Van Cầu (Van Hơi) - Phân Loại Và Ứng Dụng Của Van Cầu Hơi

VAN CẦU LÀ GÌ

1. VAN CẦU (VAN HƠI) LÀ GÌ ?

- Van cầu là gì hay Van hơi là gì ? Nó là 1 dạng Van Công Nghiệp với tên gọi tiếng anh là Globe Valve, nó được dùng rộng rãi trong các lĩnh vực công nghiệp đặc biệt là ngành hơi và khí nén, dầu khí... Van cầu thuộc nhóm Closing-down có phần thân phồng ra ở 2 mặt bên thân van hoặc có hình chữ ngã, yên ngựa ở mặt dưới thân.

- Trong nhiều trường hợp khác van cầu cũng được thiết kế dạng Góc và chữ Y để đáp ứng phù hợp với các ứng dụng khác.

- Ngoài ra người ta cũng còn gọi Van cầu cũng được biết đến như là Van tiết lưu.

CÁC LOẠI VAN CẦU

2. THÔNG SỐ KỸ THUẬT VAN CẦU (VAN HƠI)

- Tên gọi: Van cầu, Van hơi, van yên ngựa, van chữ ngã, van chặn hơi.

- Chất liệu: Gang xám, gang dẻo - Cast iron (CF200), Ductile iron (FCD-S), đồng, inox, thép, thép rèn

- Kiểu kết nối: Nối ren BS21, ren NPT, nối bích tiêu chuẩn: JIS, BS, ANSI

- Kích thước: DN15, DN20, DN25, DN32, DN40, DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN250, DN300, DN400…

- Áp suất làm việc: 10kgf/cm2, 16kgf/cm2, 25kgf/cm2, 40kgf/cm2, 63kgf/cm2, 100kgf/cm2, 250kgf/cm2.

- Nhiệt độ hoạt động: 0 - 450 độ C

- Điều khiển: Van hơi tay vặn, Van hơi tay quay

- Các loại van cầu: Van cầu mặt bích, Van cầu ren, van cầu Bellow Seal

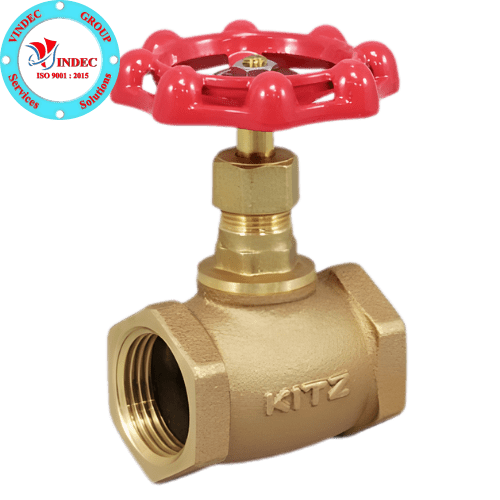

- Hãng sản xuất: King gate, Joeun, Arita, Kitz, Hitachi, Zetkama, KSB

- Xuất xứ: Trung Quốc, Đài Loan, Nhật Bản, Malaysia, Hàn Quốc, Đức, Balan

3. PHÂN LOẠI VAN CẦU (VAN HƠI)

3.1. Phân Loại Theo Kết Cấu Hình Dạng

Các Loại Cấu Hình Van Cầu

3.1.1. Van Cầu Gland Packing

- Van cầu gland packing là loại van cầu thông dụng nhất, nó được làm kín bằng dây tết chèn chì hoặc dây tết chèn PTFE ...

3.1.2. Van Cầu Bellow Seal

- Van cầu bellow seal là loại van cầu có hiệu suất làm việc rất tốt bởi ống inox dãn nở bellow thỏa mãn tốt với việc làm kín ở áp lực và nhiệt độ cao.

3.1.3. Van Cầu Góc

- Van góc được thiết kế để chuyển hướng dòng chảy ở góc 90 độ nhằm mục đích phục vụ cho những nhu cầu ứng dụng đặc biệt để cản lực dòng chảy và tiết kiệm cút nối 90 độ.

3.1.4. Van Cầu Xiên Chữ Y

- Van cầu xiên Y có được thiết kế cho ứng dụng giảm bớt lực cản của thân van với dòng chảy, nó giảm bớt sự chảy rối của lưu chất làm cho dòng chảy tầng ở mức tốt hơn các van cầu khác. Do vậy giảm bớt tốt thất áp lực ở đầu ra.

3.2. Phân Loại Theo Vật Liệu Van Cầu

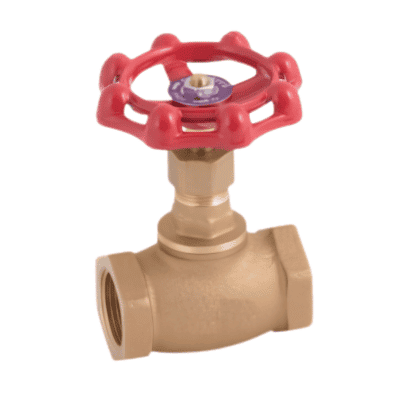

3.2.1. Van Cầu Đồng

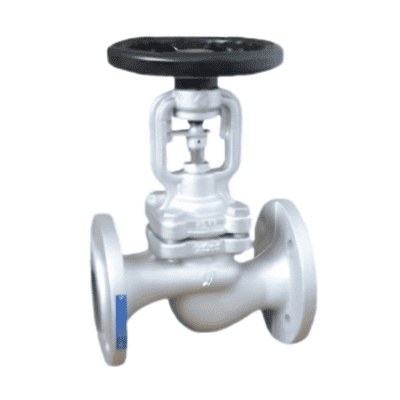

3.2.2. Van Cầu Gang

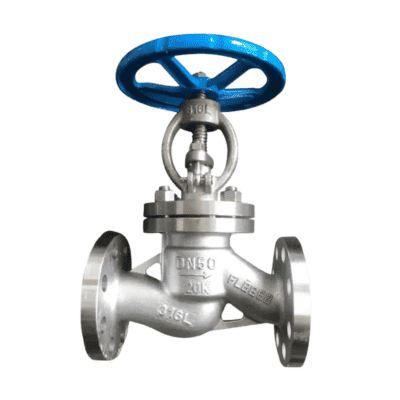

3.2.3. Van Cầu Inox

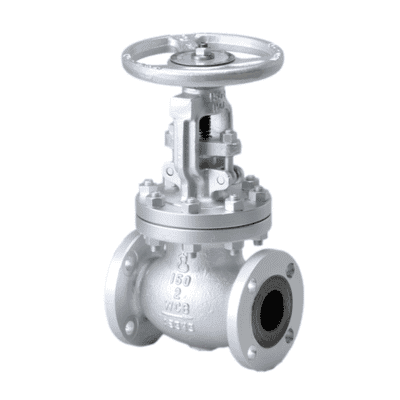

3.2.4. Van Cầu Thép

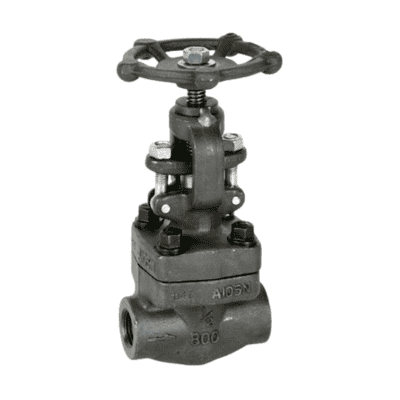

3.2.5. Van Cầu Thép Rèn

3.2.6. Van Cầu Nhựa

3.3. Phân Loại Theo Kết Nối Van Cầu

3.3.1. Van Cầu Nối Ren

3.3.2. Van Cầu Nối Mặt Bích

3.3.3. Van Cầu Nối Hàn

3.4. Phân Loại Xuất Xứ Van Cầu

3.4.1. Van Cầu Hơi Châu Âu

3.4.2. Van Cầu Hơi Hàn Quốc

3.4.3. Van Cầu Hơi Nhật Bản

3.4.4. Van Cầu Hơi Trung Quốc

3.4.5. Van Cầu Hơi Malaysia

4. NHỮNG ỨNG DỤNG CỦA VAN CẦU

- Các ngành công nghiệp, nhà máy điện, nhà máy lọc khí, lọc dầu, công nghệ chế biến, cung cấp khí đốt, hơi nước, cơ sở tái chế, nước nóng, các ứng dụng dầu nhiệt, các nhà máy sản xuất nói chung.

- Trong hệ thống khí ga, chất lỏng không lẫn tạp chất rắn. Thông thường chỉ sử dụng van cầu cho hơi, khí... ít khi dùng cho môi chất lỏng, bởi cấu tạo van cầu sẽ gây ra hiện tượng chảy rối và làm tổn tất áp lực qua van tăng ...

ỨNG DỤNG VAN CẦU

5. NHỮNG ƯU NHƯỢC ĐIỂM VAN CẦU

5.1. Ưu Điểm Van Cầu

- So với van cổng, van cầu lại được sử dụng rất tốt ngay cả khi tại trạng thái mở một nửa.

- So với Van bi tay gạt thì van cầu hơi lại được sử dụng rất tốt ở nhiệt độ cao và áp lực cao.

5.2. Nhược Điểm Van Cầu

- Tại trạng thái mở hoàn toàn, tốc độ của dòng chảy vẫn bị ảnh hưởng do đặc điểm kết cấu dạng chữ ngã van cầu.

- Tốc độ đóng mở chậm do van đóng mở bằng tay vặn (tay quay).

- Giá thành van cầu thì thường cao hơn so với van bi và van cửa.

- Cùng với Van cổng nước thì các loại van cầu cũng là một loại van được sử dụng rất phổ biến trong nhiều lĩnh công nghiệp cũng như trong dân dụng cuộc sống thường ngày. Tuy nhiên, nếu van cổng có vai trò chính là đóng-mở dòng nước và thường được lắp tại vị trí “đầu nguồn”.

6. LỰA CHỌN CỠ VAN CẦU VỚI ĐƯỜNG ỐNG

- Van cầu hơi DN8 - 1/4" (8mm/ 10A) ống phi 13 mm

- Van cầu hơi DN10 - 3/8" (10mm/ 10A) ống phi 17 mm

- Van cầu hơi DN15 1/2" (15mm/ 15A) ống phi 21 mm

- Van cầu hơi DN20 - 3/4" (20mm/ 20A) ống phi 27mm

- Van cầu hơi DN25 - 1" (25mm/ 25A) ống phi 34 mm

- Van cầu hơi DN32 - 1.1/4" (32mm/ 32A) ống phi 42 mm

- Van cầu hơi DN40 - 1.1/2" (40mm/ 40A) ống phi 49 mm

- Van cầu hơi DN50 - 2" (50mm/ 50A) ống phi 60 mm

- Van cầu hơi DN65 - 2.1/2" (50mm/ 50A) ống phi 76 mm

- Van cầu hơi DN80 - 3" (80mm/80A) ống phi 90 mm

- Van cầu hơi DN100 - 4" (100mm/100A) ống phi 114 mm

- Van cầu hơi DN125 - 5" (125mm/125A) ống phi 140 mm

- Van cầu hơi DN150 - 6" (150mm/150A) ống phi 168 mm

- Van cầu hơi DN200 - 8" (200mm/200A) ống phi 220 mm

- Van cầu hơi DN250 - 10" (250mm/250A) ống phi 273 mm

- Van cầu hơi DN300 - 12" (300mm/300A) ống phi 323 mm

- Van cầu hơi DN350 - 14" (350mm/350A) ống phi 355 mm

- Van cầu hơi DN400 - 16" (400mm/400A) ống phi 406 mm

7. CHỌN MUA VAN CẦU HƠI TẠI VINDEC

- VINDEC là địa chỉ nhập khẩu và phân phối VAN CẦU uy tín tại Việt nam có thể làm hài lòng khách hàng với năng lực đội ngũ nhân viên có kỹ thuật trình độ kỹ thuật cao, được đào tạo chuyên nghiệp bài bản của hãng.

- Chế Độ Bảo Hành: Thời gian 12 tháng theo tiêu chuẩn lắp đặt và sử dụng của nhà sản xuất.

- Phương thức vận chuyển: Miễn phí vận chuyển trong vòng 20 km nội thành HÀ NỘI

- Ưu đãi: Công ty sẽ ưu đãi chiết khấu trên giá bán cho các cửa hàng, đại lý và đối tác lấy số lượng nhiều.

- VINDEC cam kết cung cấp đúng chủng loại sản phẩm do chính hăng sản xuất mà chúng tôi đang cung cấp, đảm bảo chất lượng, đúng nguồn gốc, đầy đủ chứng từ nhập khẩu.

- Tiến độ giao nhận hàng nhanh, giá thành cạnh tranh để giảm thiểu những chi phí thương mại của Quý khách hàng.

- Như những gì chúng tôi chia sẻ ở trên cho quý khách hàng đó là những kinh nghiệm trong suốt gần 20 năm kinh nghiệm của chúng tôi về Van Công Nghiệp. Vậy nên, khi quý khách hàng mua hàng của chúng tôi thì sẽ được tư vấn cũng như đảm bảo rằng cung cấp cho quý khách hàng sản phẩm chất lượng tốt nhất với giá cả cạnh tranh nhất trên thị trường.

- Quý khách hàng có thể Download về máy Catalogue của hãng tại Website của chúng tôi với thông số kỹ thuật rõ ràng chính xác nhất của hãng: VAN HƠI

- VINDEC chúng tôi đạt tiêu chuẩn hệ thống quản lý chất lượng quy trình sản xuất ISO 9001:2015 và có chứng nhận kiểm định chất lượng của Trung tâm kỹ thuật tiêu chuẩn đo lường chất lượng 1 ( QUATEST 1 )

- Thêm vào đó, VINDEC chúng tôi có NHÀ MÁY SẢN XUẤT + KHO HÀNG với diện tích 2.000m2 tại Lô A2-CN1, Đường CN5, Khu Công Nghiệp Từ Liêm - Hà Nội.

- VINDEC với phương châm "Tốt Hơn và Hơn Nưa - Better and More" cùng năng lực và kinh nghiệm 20 năm cùng với đội ngũ kỹ sư giầu kinh nghiệm chuyên môn, chúng tôi tự đáp ứng được các dự án lớn về hàng Van Công Nghiệp chúng tôi luôn đồng hành cùng phát triển.
