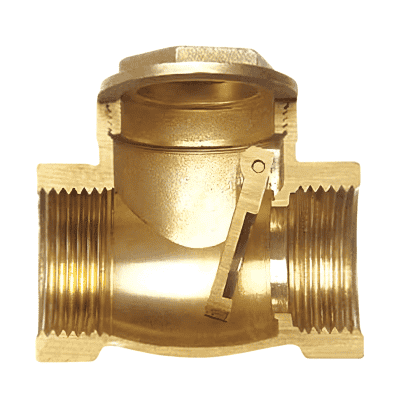

Van 1 Chiều Đồng

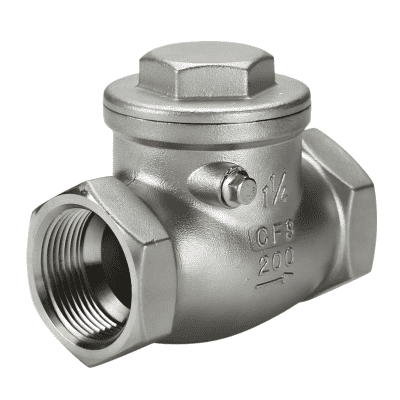

Van 1 Chiều INOX

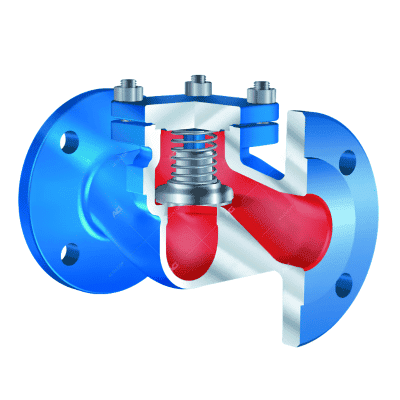

Van 1 Chiều Gang

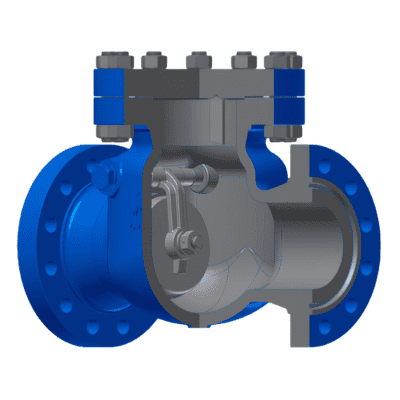

Van 1 Chiều Thép

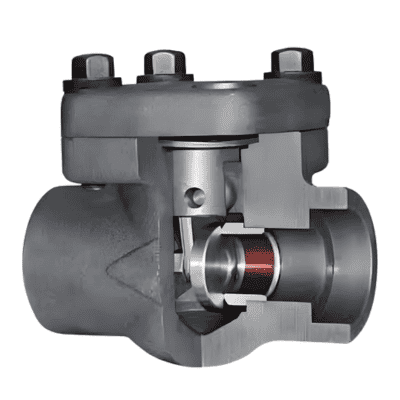

Van 1 Chiều Thép Rèn

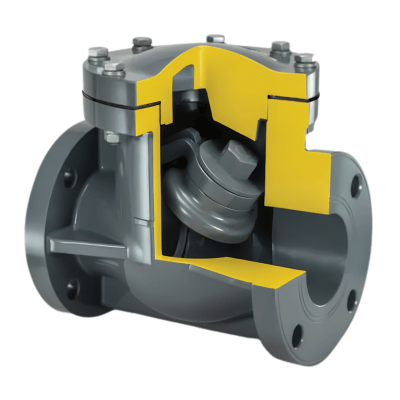

Van 1 Chiều Nhựa

Van 1 Chiều Hơi Đồng Ren

Van 1 Chiều Lò Xo Đồng Ren

Van 1 Chiều Đồng Mặt Bích

Van 1 Chiều Hơi Gang Lắp Bích

Van 1 Chiều Lá Lật Inox Ren

Van 1 Chiều Inox Lá Mặt Bích

Van 1 Chiều Lò Xo Inox Ren

Van 1 Chiều Gang Cánh Bướm

GIỚI THIỆU VAN MỘT CHIỀU

1. VAN MỘT CHIỀU LÀ GÌ ?

Van 1 chiều là gì ? Có tên gọi tiếng Anh là Check valve và tên tiếng Nga: Обратный клапан. Đây là thiết bị bảo vệ đường ống dẫn truyền lưu chất nó cho phép dòng chất của lưu chất như chất lỏng hay chất khí đi qua chỉ theo 1 hướng nhất định duy nhất và đồng thời ngăn cản dòng lưu chất theo hướng ngược lại của hệ thống ống dẫn

- Van một chiều được sử dụng để bảo vệ các thiết bị của mạch thủy lực như ống dẫn, máy bơm, bình chứa, v.v. Ngoài ra van một chiều còn có tác dụng ngăn ngừa sự mất mát chất lỏng-khí khi có sự cố rò rỉ, hỏng hóc ống dẫn.

- Ví dụ, khi hệ thủy lực được cung cấp chất lỏng bởi 1 trạm máy bơm gồm nhiều máy bơm ghép song song. Khi có sự cố tụt áp tại một máy bơm, nếu không có van 1 chiều lớp ở cửa đẩy của máy bơm đó, thì một phần lưu lượng chất lỏng có thể chảy ngược về máy bơm bị tụt áp. Điều này không có lợi trong quá trình vận hành hệ thống.

HÌNH ẢNH VAN 1 CHIỀU

2. THÔNG SỐ KỸ THUẬT VAN MỘT CHIỀU

- Chất liệu: Gang xám, gang dẻo - Cast iron (CF200), Ductile iron (FCD-S), inox, 304/316, đồng, thép, thép rèn.

- Kiểu kết nối: Nối ren BS21, ren NPT,  nối bích tiêu chuẩn: JIS, BS, ANSI

- Kích thước: DN15, DN20, DN25, DN32, DN40, DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN250, DN300, DN400…

- Áp suất làm việc: 10kgf/cm2, 16kgf/cm2, 25kgf/cm2, 40kgf/cm2, 63kgf/cm2, 100kgf/cm2, 160kgf/cm2...

- Nhiệt độ hoạt động: 0 đến 450 độ C

- Các loại van 1 chiều: Van 1 chiều mặt bích, Van 1 chiều nối ren, van 1 chiều lá, van 1 chiều cối...

- Hãng sản xuất: King gate, Joeun, Arita, Kitz, Hitachi, Zetkama, KSB

- Xuất xứ: Trung Quốc, Đài Loan, Nhật Bản, Malaysia, Hàn Quốc, Đức, Balan

3. PHÂN LOẠI VAN 1 CHIỀU

Van một chiều có khá nhiều loại và hình dạng và cấu tạo khác nhau tùy vào mục đích sử dụng cũng như chức năng mà người ta chế tạo sản xuất ra nhiều loại Van 1 Chiều khác nhau.

Sau đây chúng tôi xin giới thiệu qua 1 số Van 1 Chiều được dùng rộng rãi trong dân dụng và công nghiệp.

PHÂN LOẠI VAN 1 CHIỀU

3.1. Theo Cấu Tạo Van 1 Chiều

3.1.1. Van 1 Chiều Lá Lật

- Van 1 chiều lá lật là loại van 1 chiều được chế tạo với 1 cánh cửa lật gắn với khớp bản lề xoay, khi có áp lực đủ lớn thắng được trọng lượng và áp lực hồi về thì lá lật sẽ được mở để dòng môi chất đi qua van.

- Van 1 chiều lá lật thường được sử dụng trong các hệ thống nước sạch, nước thải, xăng dầu... hầu hết dùng trong đường hệ thống dẫn truyền môi chất lỏng.

VAN 1 CHIỀU LÁ LẬT

3.1.2. Van 1 Chiều Lò Xo

- Van 1 chiều được thiết kế có 1 lò xo để giữ chặn đĩa van đóng chặt vào đĩa đệm không cho môi chất chảy ngược lại được nhờ vào lực đàn hồi của lò xo.

VAN 1 CHIỀU LÒ XO

3.1.3. Van 1 Chiều Đĩa Nâng

- Van 1 chiều nâng có cấu tạo đơn giản hơn so với các loại van 1 chiều khác, nó hoạt động được nhờ trọng lượng của đĩa van di chuyển trượt dọc trục van và áp lực hồi về của môi chất trong hệ thống đường ống làm đĩa van đóng lại.

- Van 1 chiều năng dạng này thường được sử dụng cho hệ khí nén, hơi nóng, khí... Bởi dòng chảy đi qua van sẽ là dòng chảy rối gây tổn thất áp lực.

- Thường được lắp đặt nằm ngang và có thể lắp đặt thêm lò xo để hỗ trợ việc đóng van tốt hơn.

- Một phương án khác có thể sử đụng là thay đổi cấu trúc van: van một chiều bi trượt. Loại van này chỉ được sử dụng ở đường ống nhỏ.

VAN 1 CHIỀU ĐĨA NÂNG

3.1.4. Van 1 Chiều Bướm

- Được cấu tạo như điểm đặc trưng của van một chiều dạng cửa xoay đó là trục của mặt đế đỡ luôn trùng với trục trong hệ thống đường ống dẫn lưu chất.

- Khi không có dòng lưu chất đi qua van, mặt đế đỡ được đóng kín bởi cửa xoay. Khi có dòng lưu chất đi tới van, cửa xoay quay quanh trục tạo khe hở cho phép lưu chất đi qua van.

- Khi dòng lưu chất đi qua van bị ngưng cung cấp thì cửa xoay quay trở về vị trí đóng nhờ khối lượng của chính nó.

- Ở dạng van nằm ngang, trục quay của cửa xoay được thiết kế cao hơn so với trục đường ống, để đảm bảo cửa sập quay về vị trí đóng khi không có lưu chất.

VAN 1 CHIỀU CÁNH BƯỚM

3.2. Theo Vật Liệu Van 1 Chiều

3.2.1. Van 1 Chiều Đồng

3.2.2. Van 1 Chiều Gang

3.2.3. Van 1 Chiều Inox

3.2.4. Van 1 Chiều Thép

3.2.5. Van 1 Chiều Nhựa

3.3. Theo Kết Nối Van 1 Chiều

3.3.1. Van 1 Chiều Nối Ren

3.3.2. Van 1 Chiều Mặt Bích

3.3.3. Van 1 Chiều Nối Hàn

3.3.4. Van 1 Chiều Nối Kẹp

3.3.5. Van 1 Chiều Rắc Co

3.4. Theo Xuất Xứ Van 1 Chiều

3.4.1. Van 1 Chiều Hàn Quốc

3.4.2. Van 1 Chiều Trung Quốc

3.4.3. Van 1 Chiều Nhật Bản

3.4.5. Van 1 Chiều Đài Loan

3.4.6. Van 1 Chiều Châu Âu

3.4.7. Van 1 Chiều Malaysia

3.4.8. Van 1 Chiều Ấn Độ

4. BÁO GIÁ VAN 1 CHIỀU

- Van một chiều trên thị trường có nhiều loại khác nhau và xuất xứ cũng như chất lượng của các thương hiệu là khác nhau, do vậy giá cả nó cũng khác nhau.

- Van 1 chiều xuất xứ châu âu hoặc nhật bản thì giá sẽ cao hơn so với cùng loại xuất xứ ở Malaysia, Đài loan, Thái lan, China, Ấn độ

5. CHỌN CỠ VAN 1 CHIỀU VỚI ĐƯỜNG ỐNG

- Van 1 chiều DN10 - 3/8" (10mm/ 10A) đường ống phi 17 mm

- Van 1 chiều DN15 1/2" (15mm/ 15A) đường ống phi 21 mm

- Van 1 chiều DN20 - 3/4" (20mm/ 20A) đường ống phi 27mm

- Van 1 chiều DN25 - 1" (25mm/ 25A) đường ống phi 34 mm

- Van 1 chiều DN32 - 1.1/4" (32mm/ 32A) đường ống phi 42  mm

- Van 1 chiều DN40 - 1.1/2" (40mm/ 40A) đường ống phi 49 mm

- Van 1 chiều DN50 - 2" (50mm/ 50A) đường ống phi 60 mm

- Van 1 chiều DN65 - 2.1/2" (50mm/ 50A) đường ống phi 76 mm

- Van 1 chiều DN80 - 3" (80mm/80A) đường ống phi 90 mm

- Van 1 chiều DN100 -4" (100mm/100A) đường ống phi 114 mm

- Van 1 chiều DN125 - 5" (125mm/125A) đường ống phi 140 mm

- Van 1 chiều DN150 - 6" (150mm/150A) đường ống phi 168 mm

- Van 1 chiều DN200 - 8" (200mm/200A) đường ống phi 220 mm

- Van 1 chiều DN250 - 10" (250mm/250A) đường ống phi 273 mm

- Van 1 chiều DN300 - 12" (300mm/300A) đường ống phi 323 mm

- Van 1 chiều DN350 - 14" (350mm/350A) đường ống phi 355 mm

- Van 1 chiều DN400 - 16" (400mm/400A) đường ống phi 406 mm

6. ỨNG DỤNG VAN MỘT CHIỀU TRONG THỰC TẾ

- Van 1 chiều dùng trong hệ thống dẫn truyền hơi nóng (Nồi hơi, lò hơi, thiết bị trao đổi nhiệt...)

- Van 1 chiều dùng trong ngành sản xuất thức ăn chăn nuôi.

- Van 1 chiều dùng trong ngành công nghiệp hóa chất.

- Van 1 chiều dùng trong ngành khai thác mỏ, khoáng sản.

- Van 1 chiều dùng trong ngành công nghiệp lọc hóa dầu.

- Van 1 chiều dùng trong ngành mía đường, sản xuất xi măng, luyện kim.

- Van 1 chiều dùng trong ngành sản xuất giấy/ngành bột giấy, chế biến gỗ.

7. MUA VAN 1 CHIỀU TẠI VINDEC

- VINDEC là địa chỉ nhập khẩu và phân phối VAN MỘT CHIỀU uy tín tại Việt nam có thể làm hài lòng khách hàng với năng lực đội ngũ nhân viên có kỹ thuật trình độ kỹ thuật cao, được đào tạo chuyên nghiệp bài bản của hãng.

- Chế Độ Bảo Hành: Thời gian 12 tháng theo tiêu chuẩn lắp đặt và sử dụng của nhà sản xuất.

- Phương thức vận chuyển: Miễn phí vận chuyển trong vòng 20 km nội thành HÀ NỘI

- Ưu đãi: Công ty sẽ ưu đãi chiết khấu trên giá bán cho các cửa hàng, đại lý và đối tác lấy số lượng nhiều.

- VINDEC cam kết cung cấp đúng chủng loại sản phẩm do chính hăng sản xuất mà chúng tôi đang cung cấp, đảm bảo chất lượng, đúng nguồn gốc, đầy đủ chứng từ nhập khẩu.

- Tiến độ giao nhận hàng nhanh, giá thành cạnh tranh để giảm thiểu những chi phí thương mại của Quý khách hàng.

- Như những gì chúng tôi chia sẻ ở trên cho quý khách hàng đó là những kinh nghiệm trong suốt gần 20 năm kinh nghiệm của chúng tôi về van công nghiệp. Vậy nên, khi quý khách hàng mua hàng của chúng tôi thì sẽ được tư vấn cũng như đảm bảo rằng cung cấp cho quý khách hàng sản phẩm chất lượng tốt nhất với giá cả cạnh tranh nhất trên thị trường.

- Quý khách hàng có thể Download về máy Catalogue của hãng tại Website của chúng tôi với thông số kỹ thuật rõ ràng chính xác nhất của hãng: VAN 1 CHIỀU

- VINDEC chúng tôi đạt tiêu chuẩn hệ thống quản lý chất lượng quy trình sản xuất ISO 9001:2015 và có chứng nhận kiểm định chất lượng của Trung tâm kỹ thuật tiêu chuẩn đo lường chất lượng 1 ( QUATEST 1 )

- Thêm vào đó, VINDEC chúng tôi có NHÀ MÁY SẢN XUẤT + KHO HÀNG với diện tích 2.000m2 tại Lô A2-CN1, Đường CN5, Khu Công Nghiệp Từ Liêm - Hà Nội.

- VINDEC với phương châm "Tốt Hơn và Hơn Nưa - Better and More" cùng năng lực và kinh nghiệm 20 năm cùng với đội ngũ kỹ sư giầu kinh nghiệm chuyên môn, chúng tôi tự đáp ứng được các dự án lớn về hàng Van Công Nghiệp chúng tôi luôn đồng hành cùng phát triển.
