1. VAN BƯỚM INOX LÀ GÌ?
- Trong các dòng Van công nghiệp thì Van bướm là dòng van có kích thước to lớn nhất và lưu lượng qua van lớn nhất. Để dùng cho những hệ thống có chứa môi chất ăn mòn hay axit, bazo... Mà ở đó cần lưu lượng qua van là lớn nhất thì người ta dùng Van bướm INOX. Vậy Van bướm inox nó là loại Van như thế nào, có cấu tạo chức năng và công dụng ra sao thì ở bài viết này chúng ta cùng đi tìm hiểu về nó nhé.
- Van bướm inox là gì ? Van bướm inox có tên gọi tiếng anh là Stainless Steel Butterfly Valve là một loại Van bướm thông thường khác, nhưng thân van được làm bằng vật liệu INOX 304 hoặc inox 316, 316L... Và gioăng làm kín thường là vật liệu Nhựa PTFE và Cao su EPDM hoặc là Seat INOX để chống chịu hóa chất hay môi trường chịu ăn mòn...
2. THÔNG SỐ KỸ THUẬT VAN BƯỚM INOX
- - Van Bướm Inox SUS 304 - SUS 316, 316L - SUS 201
- - Chất liệu: Inox 304, inox 316, inox 201, Thép không gỉ / Inox 316 / SCS14 & 304 / SCS13
- - Seat: EPDM, PTFE...
- - Kiểu kết nối: Nối kẹp bích, nối Mặt bích tiêu chuẩn: JIS, BS, ANSI
- - Kích thước: DN40, DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN250, DN300, DN400…
- - Áp suất làm việc: 10kgf/cm2, 16kgf/cm2, 20kgf/cm2
- - Nhiệt độ hoạt động: 180 độ C - 220 độ C
- - Điều khiển: Van bướm tay gạt, Van bướm tay quay vô lăng, điều khiển điện, điều khiển khí nén...
- - Các loại van bướm inox 304 - 316 : Van bướm inox tay gạt, Van bướm inox tay quay, Van bướm inox điều khiển điện, Van bướm inox điều khiển khí nén, Van bướm inox vi sinh.
- - Hãng sản xuất: Joeun, Arita, Kitz, Samwoo, China - Xuất xứ: Trung Quốc, Đài Loan, Hàn quốc, Malaysia, Nhật bản, EU.
- - Sử Dụng: Hơi nóng, Khí nén, Nước, Dầu, Hóa chất, Cấp thoát nước, thực phẩm.
CÁC LOẠI VAN BƯỚM INOX
3. PHÂN LOẠI VAN BƯỚM INOX
3.1. Van Bướm Inox Tay Gạt
- Van bướm inox tay gạt hay còn gọi là van bướm inox gạt, nó được làm toàn thân bằng Inox 304 hoặc 316, 316L...
3.2. Van Bướm Inox Tay Quay
- Van bướm inox tay quay hay còn gọi là van bướm inox vô lăng, van bướm inox bánh răng, hộ số, thân của nó được làm bằng Inox 304 hoặc 316, 316L...
3.3. Van Bướm Inox Điện
- Van bướm inox điều khiển điện có loại 220V, 110V, để xử lý tình huống mất điện đột ngột thì người ta thiết kế thêm tay quay đề phòng sự cố.

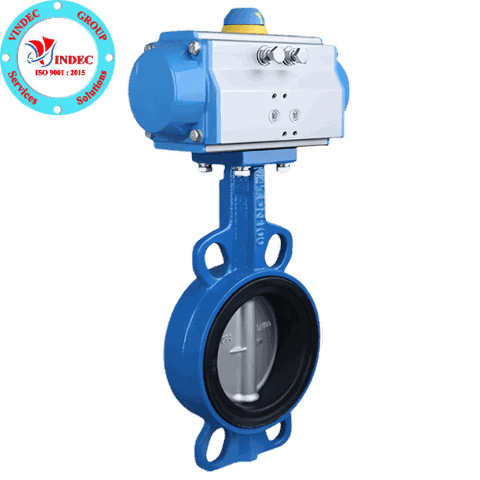

3.4. Van Bướm Inox Khí Nén
- Được lắp vào một thiết bị truyền động khí nén để chuyển áp lực khí nén này sang chuyển động quay của ty trục van làm đĩa van quay đóng mở.

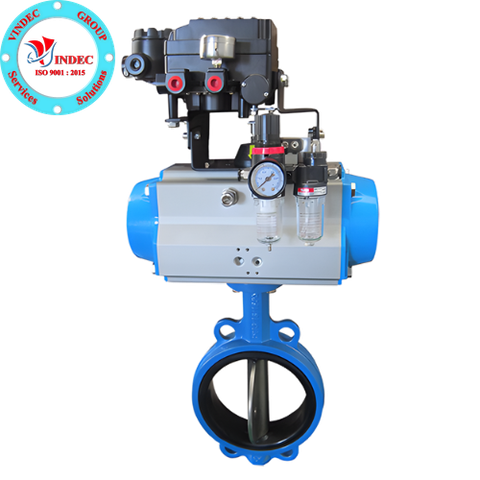

3.5. Van Bướm Inox Tuyến Tính
- Là van có góc đóng mở tùy thuộc vào yêu cầu sử dụng nhờ cơ cấu bộ điều khiển điện và khí nén tác động.
3.6. Van Bướm Vi Sinh
- Van bướm inox vi sinh là sản phẩm và chất liệu được đánh giá là an toàn vệ sinh nhất hiện nay vì được sản xuất bằng chất liệu cao cấp giúp van không rỉ sét chắc chắn mà còn mang lại hiệu quả.
4. CHỌN CỠ VAN BƯỚM INOX VỚI ĐƯỜNG ỐNG
- Van bướm Inox DN40 - 1.1/2" (40mm/40A) đường ống phi 49mm
- Van bướm Inox DN50 - 2" (50mm/50A) đường ống phi 60mm
- Van bướm Inox DN65 - 2.1/2" (50mm/65A) đường ống phi 76mm
- Van bướm Inox DN80 - 3" (80mm/80A) đường ống phi 90mm
- Van bướm Inox DN100 - 4" (100mm/100A) đường ống phi 114mm
- Van bướm Inox DN125 - 5" (125mm/125A) đường ống phi 140mm
- Van bướm Inox DN150 - 6" (150mm/150A) đường ống phi 168mm
- Van bướm Inox DN200 - 8" (200mm/200A) đường ống phi 220mm
- Van bướm Inox DN250 - 10" (250mm/250A) đường ống phi 273mm
- Van bướm Inox DN300 - 12" (300mm/300A) đường ống phi 323mm
- Van bướm Inox DN350 - 14" (350mm/350A) đường ống phi 355mm
- Van bướm Inox DN400 - 16" (400mm/400A) đường ống phi 406mm
5. ỨNG DỤNG VAN BƯỚM JOEUN HÀN QUỐC
- - Van bướm Inox ứng dụng cho ngành cấp thoát nước.
- - Van bướm Inox cho phòng cháy chữa cháy toàn nhà, khách sạn.
- - Van bướm Inox dùng trong hệ nước cấp sinh hoạt chung cư.
- - Van bướm Inox dùng cho hệ cấp nước trong các nhà máy khu công nghiệp.
- - Van bươm Inox dùng cho hệ thống cấp nước bề bơi...
- - Van bươm Inox cho ngành hóa chất, khai thái khoảng sản.
- - Van bươm Inox cho ngành dệt may, nhộm, may mặc.
- - Van bươm Inox cho ngành sản xuất chế biến thực phẩm, đồ uống, bia rượu, nước giải khát.
- - Van bướm inox SUS304, SUS316, SUS201 thường được sử dụng trong trong môi trường có tính ô xi hóa, công nghệ thực phẩm, các hệ thống dẫn chất lỏng vi sinh...
- - Với chất liệu chống ăn mòn cao, có khả chịu mài mòn và oxi hóa, van bi inox 304, van inox 316 được ứng dụng trong hầu hết các hệ thống yêu cầu cao về kỹ thuật các môi trường chuyền dẫn môi chất có tính ăn mòn cao như hóa chất, axit, bazo, môi trường ăn mòn, nước thải chứa hóa chất, dung môi...

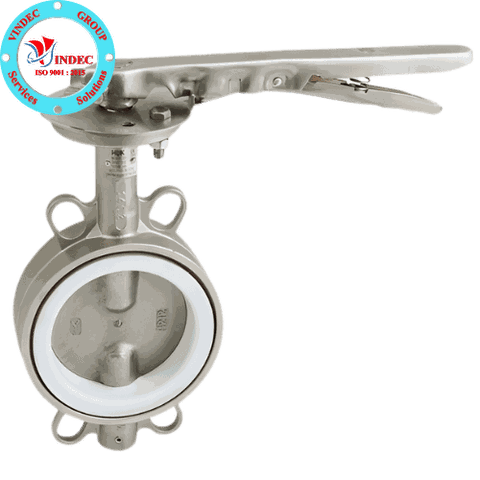

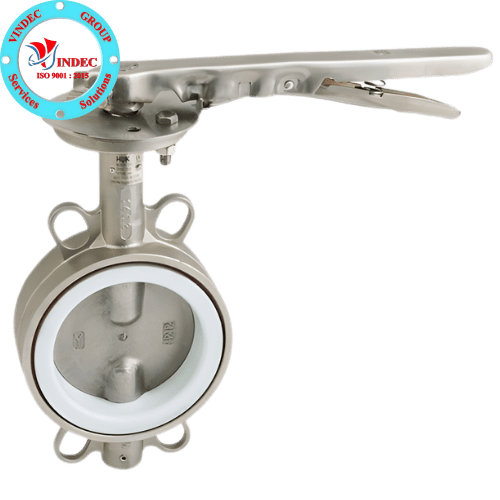

Van Bướm INOX Tay Gạt Lắp Kẹp
Van bướm inox tay gạt được cấu tạo bởi các bộ phận chính bao gồm phần thân bằng vật liệu inox ( Có thể là inox 201, 304, 316) và gioăng làm kín van, van được sử dụng nhiều cho các hệ thống nước, hóa chất , nước thải cùng với đó là môi trường chịu nhiệt độ cao từ 0 ~ 200 độ C.
Van bướm inox tay gạt sử dụng tay gạt để điều khiển van đóng mở một cách nhanh chóng. Phần tay gạt có dạng mỏ vịt để khóa van đóng mở. Khi sử dụng ta cần bóp phần tay gạt rồi mới có thể điều khiển van.
Thông Số Kỹ Thuật Van Bướm Inox Tay Gạt
Kích thước: DN40 - DN300
Chất liệu chế tạo: Toàn thân inox 201 / 304 / 316
Gioăng làm kín : Cao su EPDM / PTFE
Kiểu điều khiển vận hành: bằng tay gạt
Kiểu kết nối: Wafer (dạng kẹp)
Áp lực làm việc: PN10 - PN16
Nhiệt độ làm việc: 220ºC
Môi trường lưu chất: Nước, nước thải, hóa chất loãng, dầu, khí…
Hãng sản xuất: Samwoo, Arita, Malaysia, Joeun, Wonil, Kitz
Xuất xứ: Hàn Quốc, Đài Loan, Trung Quốc, Malaysia, Nhật bản
Van Bướm INOX JIS 10K/16K Nối Kẹp
Thân/Đĩa: Inox 304/316 - Tay gạt/Tayquay-Vô lăng
Seat đệm: PTFE/EPDM...
Ứng dụng: Nước, hóa chất, khí nén, Hơi nóng, Dầu...
Van Bướm INOX PN10/PN16 Nối Kẹp
Thân/Đĩa: Inox 304/316 - Tay gạt/Tayquay-Vô lăng
Seat đệm: PTFE/EPDM...
Ứng dụng: Nước, hóa chất, khí nén, Hơi nóng, Dầu...
Ứng Dụng Van Bướm Inox Tay Gạt
Cấp thoát nước, xử lý nước thải tại các nhà máy, xí nghiệp, dân dụng, hệ thống dẫn truyền môi chất trong công nghiệp...
Hệ thống sản xuất thực phẩm, nước giải khát, thực phẩm, chăn nuôi, mía đường..
Hệ thống dẫn nhiên liệu: dầu, khí, hóa chất, môi chất ăn mòn...

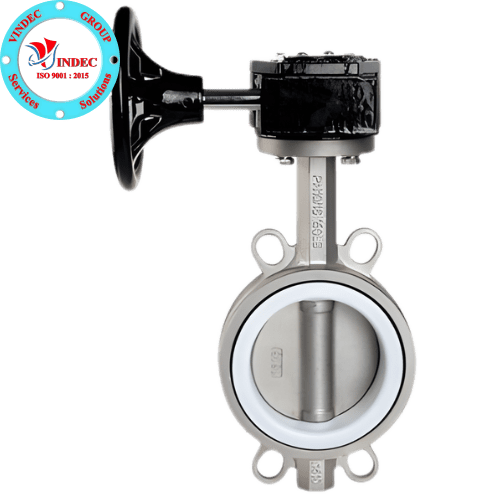

Van Bướm Inox Tay Quay Lắp Kẹp
Van bướm Inox tay quay sử dụng hộp số để giúp vận hành van đóng mở dễ dàng hơn. Phần tay quay vô lăng giúp tối ưu không gian hoạt động, khi lắp đặt vị trí hẹp.
Van được điều khiển bằng tay nhờ bộ phận tay quay vô lăng, van được điều khiển vận hành nhờ hệ thống truyền động: Tay quay vô lăng - trục van - đĩa van. Trong đó tay quay vô lăng gồm một số trợ lực và vô lăng được gắn trong hộp số.
Thông Số Kỹ Thuật Van Bướm Inox Tay Quay Lắp Kẹp
Kích thước: DN40 - DN800
Chất liệu: Inox SUS201 - SUS304 - SUS316
Gioăng làm kín : Cao su EPDM, PTFE
Kiểu điều khiển vận hành: bằng tay quay
Kiểu kết nối: Wafer (Nối kẹp)
Áp lực làm việc: MAX PN16
Nhiệt độ làm việc: 220ºC
Môi trường lưu chất: Nước, nước thải, hóa chất loãng, dầu, khí…
Hãng sản xuất: Samwoo, Arita, Kitz, Wonil, Joeun
Xuất xứ: Hàn Quốc, Đài Loan, Trung Quốc, Nhật ban, Malaysia
Ứng Dụng Van Bướm Inox Tay Quay Lắp Kẹp
Van bướm tay quay inox sử dụng cho môi trường nhưa nước sạch, nước thải, khí nén, hóa chất…
Van bướm inox tay quay chỉ nên sử dụng trong các môi trường có tính ăn mòn như các hệ thống, nhà máy xử lý nước thải, môi trường có nồng độ axit ăn mòn cao để tiết kiệm chi phí đầu tư.
Van bướm inox tay quay được dùng cho các hệ thống sử lý nước thải, hệ thống hóa chất, axit, bazơ… Hoạt động tốt trong môi trường có tính chất ăn mòn và dễ oxi hóa.
