GIỚI THIỆU VAN BI LÀ GÌ
- Trong hệ thống đường ống hay bình chứa, thiết bị hoạt động vận hành bằng hơi nóng, khí nén hay nước, môi chất khác... Thì việc đóng mở lưu chất là việc quan trong nhất, trong các loại Van công nghiệp thì Van bi được sử dụng thông dụng nhất cho việc đóng mở này. Vậy Van bi là gì, ở đây chúng tôi sẽ chia sẻ cho các bạn đọc bài viết về Van bi.

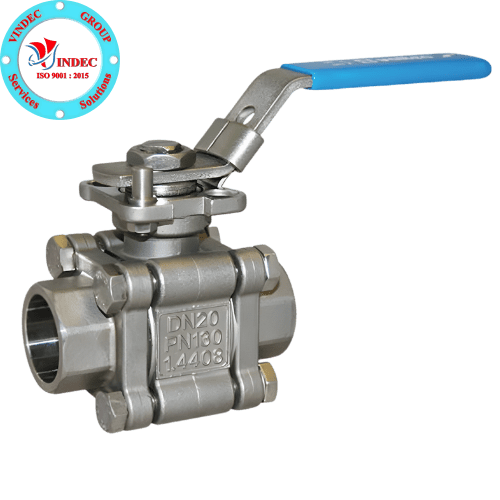

- Van bi là gì : là một dạng Van Công Nghiệp có tiếng anh là Ball valve hay còn gọi là Van Tay Gạt hay van khóa tay gạt mà trong đó có 1 viên bi bằng inox, được khoét lỗ rỗng và xoay 1 góc 90 độ để kiểm soát dòng chảy qua nó.
________________________________________
THÔNG SỐ VAN BI
Van bi thông thường loại phổ thông là loại Van bi tay gạt, vậy nên thông số kỹ thuật các loại van này đều vận hành bằng tay gạt. Chứng tôi xin giới thiệu thông số kỹ thuật của các loại van bi như dưới đây để quý khách hàng có thể tham khảo vè lựa chọn đúng mục đích sử dụng phù hợp với mỗi nhu cầu của mình.
- Chất liệu: Inox 304, 316, 201, Đồng bronze, Brass, Thép, Thép Rèn. Gang, Nhựa PVC - UPVC - CPVC - PVDF
- Kiểu kết nối: Nối ren BS - NPT, nối hàn, nối bích tiêu chuẩn: JIS, BS, ANSI, DIN
- Kích thước: DN8, DN10, DN15, DN20, DN25, DN32, DN40, DN50, DN65, DN80, DN100, DN125, DN150, DN200…
- Áp suất làm việc: 10kgf/cm2, 16kgf/cm2, 25kgf/cm2, 40kgf/cm2, 64kgf/cm2, 100kgf/cm2
- Nhiệt độ hoạt động: Max. 250 độ C
- Điều khiển: Van bi Tay gạt, tay vặn cánh bướm, điều khiển điện 110V - 220v, điều khiển khí nén...
- Các loại van bi : Van bi đồng, van bi gang, van bi inox, van bi thép, van bi nhựa, Van bi 3 ngả,...

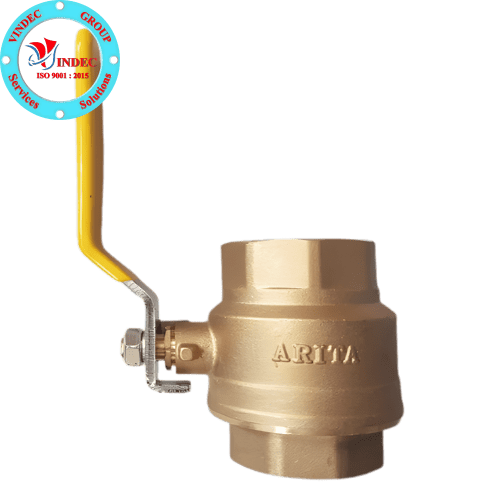

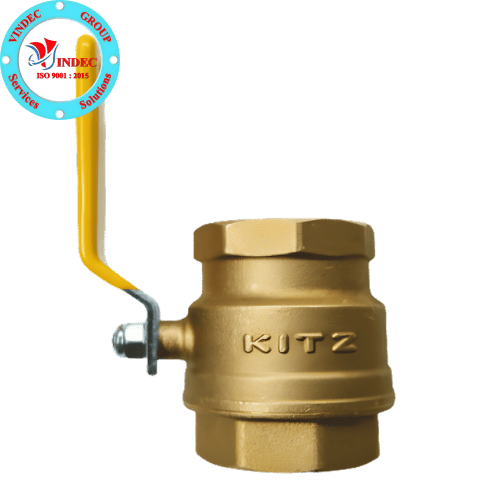

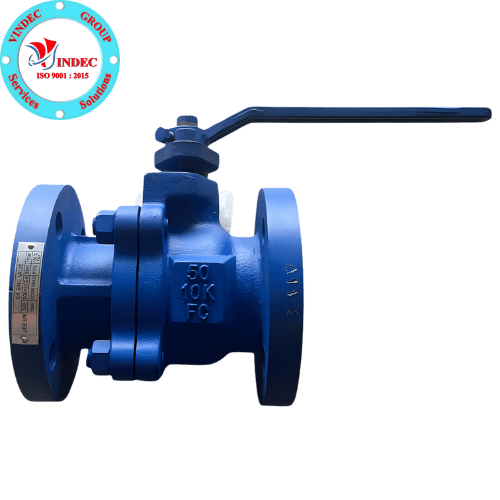

- Hãng sản xuất: King gate, Joeun, Arita, Van bi Kitz, Hitachi, Chiu Tong,...
- Xuất xứ: Trung Quốc, Đài Loan, Nhật Bản, Malaysia, Hàn Quốc,...
________________________________________
CẤU TẠO VAN BI

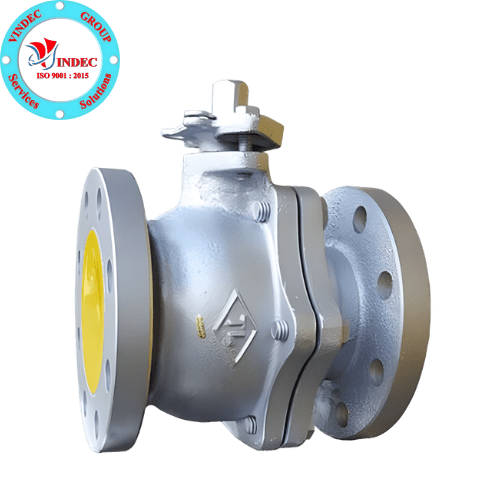

Nói đến van bi người ta thường nghĩ tới ngay van khóa tay gạt, bởi vậy van bi thông dụng là dòng van có tay gạt. Van bi thì cấu tạo của chúng thường gần như giống nhau. Như hình bên dưới là chúng tôi giới thiệu đến các bạn loại van bi mặt bích, chúng sẽ được cấu tạo bởi các bộ phận chính như sau:
- (1) Thân van : Nhiệm vụ liên kết các và bảo vệ các bộ phận khác thành một khối hình thể kết cấu vững chắc.
- (2) Viên Bi Rỗng : Được đặt giữa thân van có nhiệm vụ chính cho phép môi chất đi qua và điều tiết dòng chảy.
- (3) Seat Gioăng Làm Kín : Có nhiệm vụ làm kín khít giữa Viên bi rỗng và thân van để không cho môi chất bị rò rỉ.
- (4) Ty Van: Có tác dụng chuyền chuyển động giữa Tay vặn hành và viên bi rỗng
- (5) Tay gạt vặn hành: Có chức năng điều khiển đóng mở, truyền chuyển động cho Viên Bi rỗng trong van.
CẤU TẠO VAN BI
________________________________________
NGUYÊN LÝ HOẠT ĐỘNG VAN BI
- Van bi mở ra khi lỗ của quả bóng hướng với dòng chảy và đóng lại khi nó xoay 90 độ bằng tay cầm van. Tay gạt nằm thẳng hướng với dòng chảy khi mở, và vuông góc với nó khi đóng, giúp xác định tình trạng van một cách dễ dàng.
- Tay gạt được lắp phía trên của trục van. Ta có thể đóng mở van bi bằng cách vặn tay gạt theo góc 90 độ giống như Van Bướm Tay Gạt
MÔ PHỎNG HOẠT ĐỘNG VAN BI
________________________________________
PHÂN LOẠI VAN BI
• PHÂN LOẠI VAN BI THEO CẤU TẠO
Phân loại van bi theo cấu tạo được các nhà sản xuất đặc biết chú ý, bởi nó chính là cơ sở để ứng dụng với mục đích phù hợp nhất.
- Full Port Ball Valves: Đây là dạng Van bi có cửa vào là một viên bi rỗng có thể điền đầy môi chất qua van “a full port ball valve” Viên bi cỡ lớn để lỗ trong viên bi có cùng kích cỡ với đường ống dẫn đến giảm ma sát thấp hơn, lưu lượng không bị hạn chế, nhưng kích thước van lớn chi phí sản xuất cao hơn.
- Reduced Port / Reduced Bore Ball Valves: Đây là dạng Van bi có một viên bi và lỗ rỗng của viên bi này nhỏ hơn với cửa vào tương ứng của đường ống. Lưu lượng môi chất qua van này là 1 lỗ rỗng nhỏ hơn kích thước ống nên dẫn đến dòng chảy bị hạn chế.
- V Port Ball Valves: Van Bi có cửa đĩa van hình “V” và đệm làm kín bằng kim loại cho tốc độ và áp lực mooic hất rất cao. Nói chung loại thiết kế này đòi hỏi một cấu trúc chắc chắn hơn do vận tốc của chất lỏng cao rất cao. Van này là rất phù hợp để dùng kiểm soát và khóa các lưu chất chất bẩn, chất lỏng có độ nhớt cao và chất lỏng xơ như giấy và bột giấy.
- Cavity Filled Ball Valves: Được sử dụng trong ngành an toàn vệ sinh, chẳng hạn như thực phẩm hoặc dược phẩm. Nhiều ngành công nghiệp gặp vấn đề với dư lượng còn lại của môi chất trong van bi và gây nguy cơ hỏng môi chất qua van. Loại van bi này còn được gọi là Van bi van chiết.
- Trunnion Ball Valves: Các van này có thiết kế đĩa hình cầu ở tâm, khi xoay để vận hành điều chỉnh lưu lượng dòng chảy mới bắt đầu đi qua van, dòng chảy được điều khiển bởi vị trí của một lỗ ở giữa quả bóng.
- Multi - Port Ball Valves: Van đa cửa hay van bi đa cổng: tức có 3 hoặc 4 cổng cung cấp khả năng kiểm soát tối đa các ứng dụng chuyển hướng hoặc trộn chất lỏng cho các nhà sản xuất dầu khí và các ứng dụng pha trộn dung môi... Van bi 3 cửa có dạng L-port và T-port : Đáp ứng các nhu cầu sử dụng khác nhau.
________________________________________
• PHÂN LOẠI THEO KẾT NỐI
- Phân loại theo kết nối chúng ta có các loại : Van bi ren, Van bi mặt bích, van bi hàn, Van bi rắc co, van bi lắp kẹp ....
________________________________________
• PHÂN LOẠI VAN BI THEO VẬT LIỆU

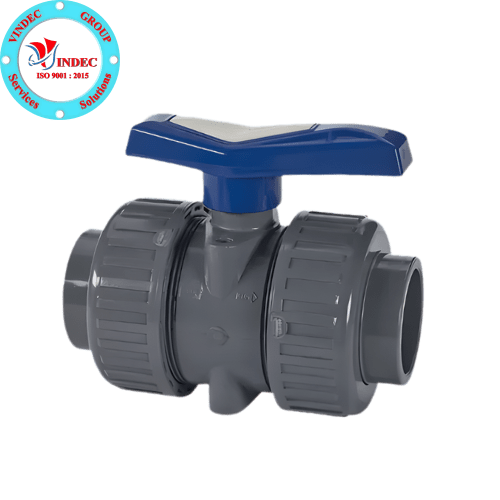

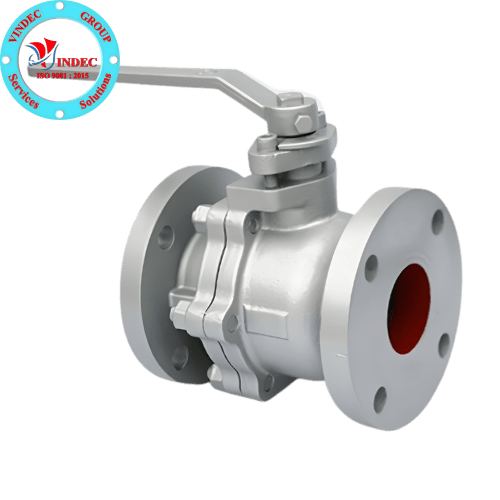

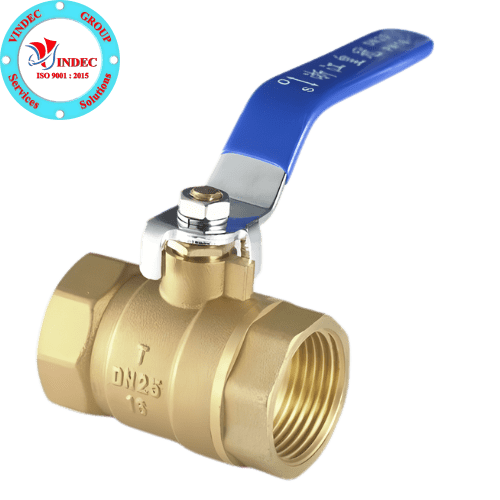

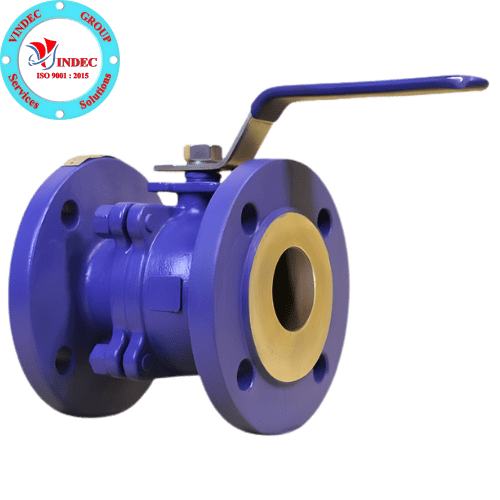

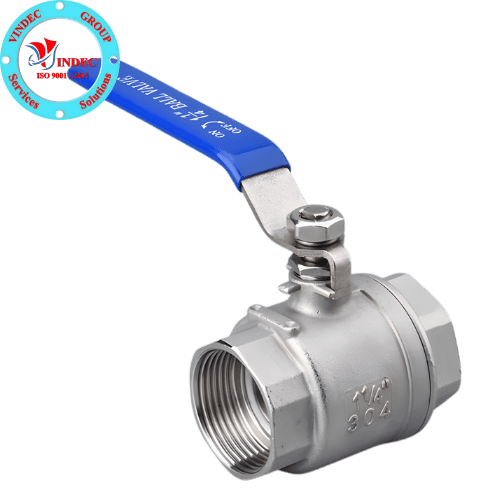

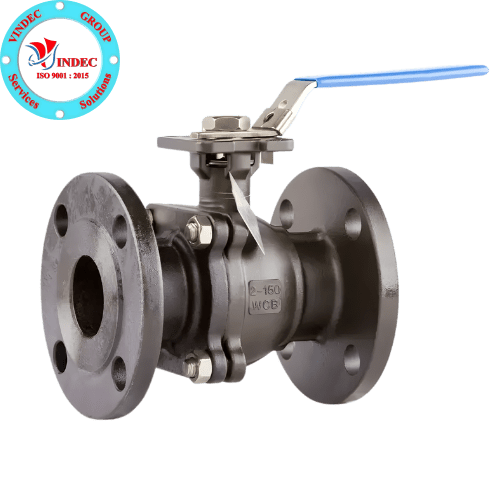

- Với phương pháp phân loại theo vật liệu thì có các loại van bi với các vật liệu cơ bản sau: Van bi đồng, van bi gang, van bi thép, Van bi inox, Van bi nhựa ...
________________________________________
• PHÂN LOẠI VAN BI THEO VẬN HÀNH
- Thông thường thì người sử dụng có rất nhiều cách gọi van bi, thường thì người ta gọi theo cách vận hành là thông dụng nhất,.

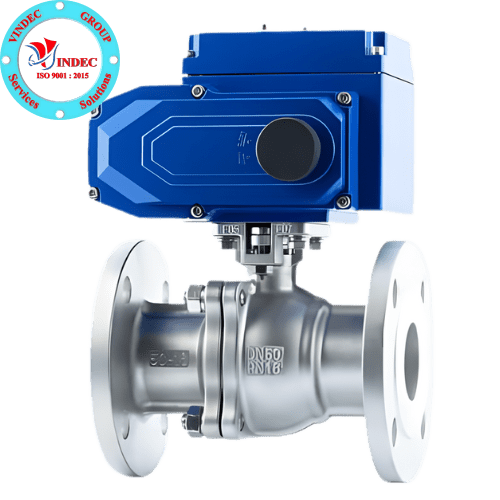

- Với phương pháp gọi theo cách vận hành thì có các loại van bi như sau dây: Van bi tay gạt, Van bi tay quay, Van bi điều khiển điện, Van bi điều khiển khí nén...
________________________________________
ƯU ĐIỂM - NHƯỢC ĐIỂM VAN BI
- Mỗi loại Van công nghiệp sẽ có những tính năng ưu việt và khuyết điểm khác nhau là không thể tránh khỏi, bởi chúng được chế tạo sản xuất để ứng dụng cho những mục đích khác nhau ở những lĩnh vực khác nhau.
- Sau đây chúng ta đi phân tích ưu điểm và nhược điểm của Van bi như thế nào nhé.
• ƯU ĐIỂM VAN BI
- Van bi có nhiều ưu điểm Kết cấu đơn giản vững chắc như bền, hoạt động tốt sau nhiều chu kỳ, và đáng tin cậy, đóng mở lâu bền thậm chí sau một thời gian dài không sử dụng, tốc độ đóng mở nhanh linh hoạt. Làm việc được với công chất có áp suất rất cao.
- Van bi được có đặc điểm nổi bật bởi tuổi thọ làm việc dài và có khả năng làm kín rất đáng tin cậy trong suốt quá trình sử dụng làm việc của nó, ngay cả khi van không được sử dụng trong một thời gian dài.
- Chính vì lý do trên, Van bi phổ biến hơn và với vai trò là van đóng mở tốt nhất, sau đó mới đến Van Cổng. Để có sự so sánh đầy đủ, hãy đọc bài viết van cổng và van bi của chúng tôi.
________________________________________
• NHƯỢC ĐIỂM VAN BI
- Van dễ bị hở do bi trượt trên đệm làm kín, sau một thời gian làm việc trên thân bi thường xuất hiện các vết xước dạng vòng tròn bao quanh thân bi gây dò lọt ở ti van.Vì vậy van bi không dùng được với lưu chất bẩn.
- Do ma sát giữa viên bi và Gioăng Làm Kín nên lực đóng mở van tương đối lớn, không phù hợp với hệ thống cần thay đổi lượng liên tục.
________________________________________
LỰA CHỌN KÍCH THƯỚC VAN BI
- Van bi DN8 (8mm/ 10A) ống phi 13 mm
- Van bi DN10 (10mm/ 10A) ống phi 17 mm
- Van bi DN15 (15mm/ 15A) ống phi 21 mm
- Van bi DN20 (20mm/ 20A) ống phi 27mm
- Van bi DN25 (25mm/ 25A) ống phi 34 mm
- Van bi DN32 (32mm/ 32A) ống phi 42 mm
- Van bi DN40 (40mm/ 40A) ống phi 49 mm
- Van bi DN50 (50mm/ 50A) ống phi 60 mm
- Van bi DN65 (50mm/ 50A) ống phi 76 mm
- Van bi DN80 (80mm/80A) ống phi 90 mm
- Van bi DN100 (100mm/100A) ống phi 114 mm
- Van bi DN125 (125mm/125A) ống phi 140 mm
- Van bi DN150 (150mm/150A) ống phi 168 mm
- Van bi DN200 (200mm/200A) ống phi 220 mm
- Van bi DN250 (250mm/250A) ống phi 273 mm
________________________________________
VẬT LIỆU CẤU THÀNH CÁC BỘ PHẬN VAN BI
- Body/Thân: CF8, CF8M, SCS13, SUS14,SS16, FC200, FCD-S, inox 304, inox 316, Brone, Brass, Cast steel (Van bi thép, gang, đồng, nhựa …)
- Cap/Chóp: Đồng, Gang, Thép.
- Ball/Bi: SS304, SS316.
- Seat/Đế: PTFE / RPTFE (PTFE, Hypatite PTFE, Reinforced Teflon (RTFE), Metal, Nylon, Graphite, Viton)
- Stem/Thân: SS304, SS316.
- Handle/Tay cầm: SS301 SS304. (Thép mạ crom, inox, gang, nhựa)
- Packing/Vật liệu làm kín: Gioăng PTFE
- Seal Gasket/Gioăng: PTFE.
- Spring Washer/Vòng đệm đàn hồi: EPDM.
- Handle cover/Lớp phủ tay cầm Nhựa Plastic.
________________________________________
CÁC TIÊU CHUẨN KẾT NỐI CỦA VAN BI
- Chuẩn ren: BS21, NPT
- Tiêu chuẩn Mặt Bích JIS : JIS 5K, JIS 10K, 16K, 20K, 30K, 40K
- Tiêu chuẩn mặt bích DIN: PN6, DIN PN10, PN16, PN25, PN40, PN63, PN100
- Tiêu chuẩn mặt bíchBS: PN6, DIN PN10, PN16, PN25, PN40, PN63, PN100
- Tiêu chuẩn mặt bích ASME: ANSI 150, 300#, 600, 900, 1500…
- Nối hàn, Nối rắc co
