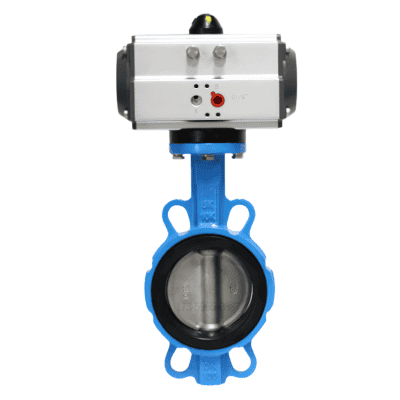

VAN BƯỚM ĐIỀU KHIỂN KHÍ NÉN

1. VAN BƯỚM ĐIỀU KHIỂN KHÍ NÉN LÀ GÌ ?

- Van Bướm Điều Khiển Khí Nén Là Gì ? là loại thiết bị điều khiển đóng mở dòng lưu chất được lắp đặt trên hệ thống đường ống, nó được vận hành đóng mở đĩa van bằng áp lực của khí nén. Vậy nên Van bướm điều khiển bằng khí nén có tốc độ đóng mở rất nhanh, phù hợp với việc dẫn truyền lưu chất với lưu lượng lớn.

- Van bướm điều khiển bằng khí nén có tên gọi tiếng anh là Pneumatic Actuated Butterfly Valves, Air Actuated Butterfly Valves hoặc Pneumatic Butterfly Valves.

2. THÔNG SỐ VAN BƯỚM ĐIỀU KHIỂN KHÍ NÉN

- Cast Iron/Ductile Iron Butterfly Valve, Pneumatically Operator Coupling Flange

- Thân van: FC200/FCD450,  Inox 304, 316. 316L, Aluminum Die-Cast, Nhựa PVC, UPVC, CPVC, PVDF

- Gioăng làm kín: NBR, EPDM

- Kích thước: 50A - 500A

- Tiêu chuẩn: Wafe, BS, JIS10K, BS, DIN, ANSI, JIS

- Áp suất làm việc: 10kgf/cm2 - 16kg/cm2

- Nhiệt độ làm việc: -5ºC đến 120ºC

- Ứng dụng: Cấp thoát nước, khí nén, dầu...Cấp thoát nước, khí nén, dầu, Hóa chất...

3. CẤU TẠO VAN BƯỚM ĐIỀU KHIỂN KHÍ NÉN

Van Bướm Điều Khiển Khí Nén được cấu thành bởi 2 Bộ phận chính đó là phần Van Bướm và Bộ Tác Động Khí Nén. Nội dung dưới đây, chúng ta sẽ đi tìm hiểu về cấu tạo cơ bản của Van bướm điều khiển khí nén là như thế nào nhé.

3.1. Phần Thân Van Bướm Khí Nén

Thân Van Bướm (Body): Thân van bướm được làm bằng: Gang, thép, inox, hợp kim nhôm, nhựa UPVC...

Đĩa Van Bướm (Disk) : Đĩa van được làm bằng vật liệu: gang, inox, nhựa...

Vòng Làm Kín (Seat Ring): Vòng đệm gioăng làm kín giữa thân van và đĩa van được làm bằng vật liệu là: Gioăng Cao Su NBR , EPDM, FKM, Nhựa PTFE ...

Trục Van (Stem): Thường được làm bằng vật liệu INOX

O-Ring: Tùy từng ứng dụng mà vật liệu làm O-ring là sẽ là: Cao Su NBR, EPDM, PTFE ...

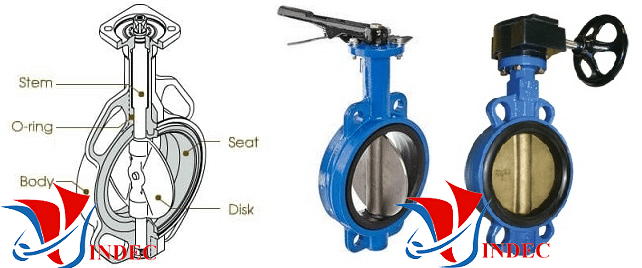

CẤU TẠO VAN BƯỚM



3.2. Bộ Tác Động Kép Khí Nén Van Bướm

Bộ Tác Động Kép Khí Nén Van Bướm (Double Acting)

BỘ TÁC ĐỘNG KÉP KHÍ NÉN VAN BƯỚM

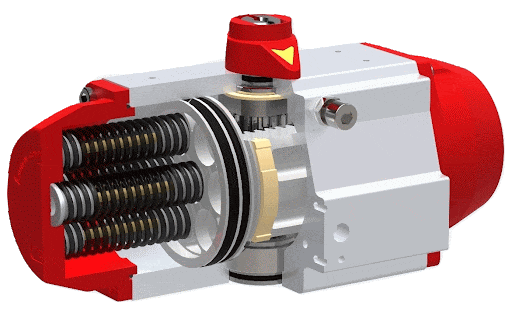

3.3. Bộ Tác Động Đơn Khí Nén Van Bướm

- Bộ Tác Đơn Khiển Khí Nén Van Bướm (Single Acting)

- Single-acting actuator ( the ones with springs) have 2 ports as well. One is connected to the actuation side, the other to spring chamber.

BỘ TÁC ĐỘNG KHÍ NÉN ĐƠN VAN BƯỚM

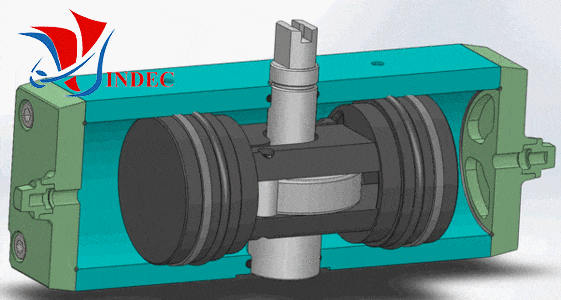

4. NGUYÊN LÝ HOẠT ĐỘNG VAN BƯỚM KHÍ NÉN

- Khí nén được dẫn truyền vào bộ tác động điều khiển khí sẽ tác động cơ cấu chấp hành là xy lanh chuyển động tịnh tiến, nhờ đó của trục van sẽ chuyển động quay với 1 góc quay là 90 độ.

- Khi trục của van bướm quay 90 độ nó sẽ làm cho đĩa của Van bướm quay theo với cùng 1 góc tương tự, do vậy van sẽ được đóng mở để cho môi chất đi qua.

- Có 2 dạng Van bướm điều khiển bằng khí nén: Van bướm điều khiển tác động kép và Van bướm điều khiển bằng khí nén tác động đơn ( Van này lại được kết hợp với lò xo để thực hiện việc đóng mở đĩa van )

HOẠT ĐỘNG VAN BƯỚM ĐIỀU KHIỂN KHÍ NÉN

5. PHÂN LOẠI VAN BƯỚM ĐIỀU KHIỂN KHÍ NÉN

5.1. Van Bướm Điều Khiển Khí Nén On/Off

Dạng van bướm điều khiển đóng mở này có 2 dạng đó là van bướm điều khiển khí nén đóng mở 1 tác động và van bướm điều khiển khí nén đóng mở 2 tác động.

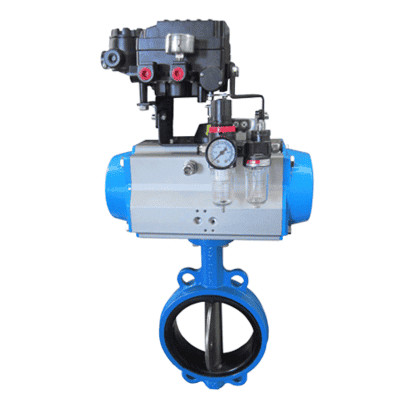

5.2. Van Bướm Điều Khiển Khí Nén Tuyến Tính

Van bướm điều khiển khí nén tuyến tính là van bướm điều khiển vô cấp hay van bướm điều khiển tỷ lệ, nó được nhận tín hiệu điều khiển là tín hiệu dòng 4-20mA, 0-20mA hoặc tín hiệu áp 0-10V, 0-5V, 1-5V hoăc 2-10VDC để điều khiển góc mở của van.

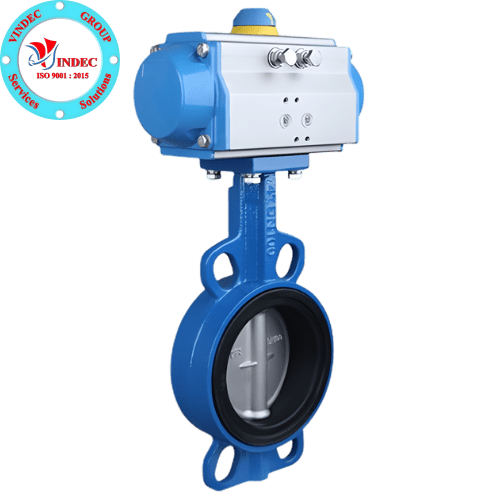

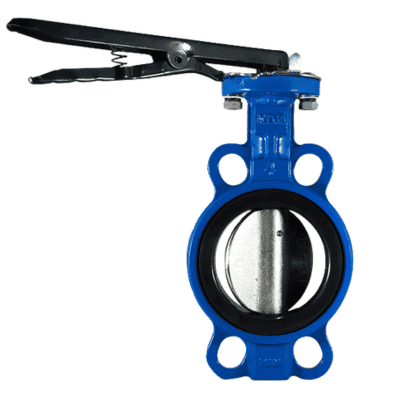

5.3. Van Bướm Gang Điều Khiển Khí Nén

Pneumatically Operator Cast iron Butterfly Valve

5.4. Van Bướm Inox Điều Khiển Khí Nén

Pneumatically Operator Stainless Steel Butterfly Valve

5.5. Van Bướm Nhôm Điều Khiển Khí Nén

- Van bướm điều khiển khí nén bằng nhôm đúc (Pneumatically Operator Aluminum Butterfly Valve) rất thông dụng trên thị trường.

- Van bướm điều khiển khí nén bằng nhôm đúc có giá thành tương đối rẻ hơn và bền.

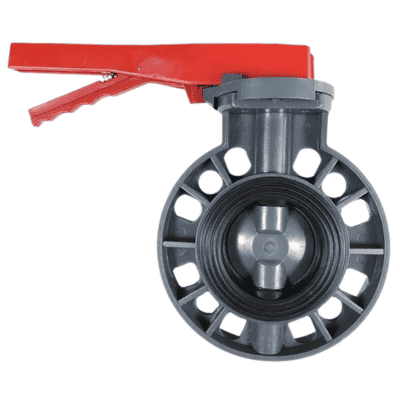

5.6. Van Bướm Nhựa Điều Khiển Khí Nén

- Van bướm nhựa điều khiển khí nén (Pneumatically Operator  Plastic Butterfly Valve) cũng có giá thành tương đối rẻ.

- Van bướm nhựa điều khiển khí nén là van bướm nhựa được kết nối với một bộ truyền động, sử dụng áp suất khí nén để điều khiển van đóng mở. Đây là van bướm khí nén được ứng dụng nhiều công nghiệp và dân dụng, trong các hệ thống cấp thoát nước, hóa chất, môi trường ăn mòn...

6. CHỌN CỠ VAN BƯỚM KHÍ NÉN VỚI ĐƯỜNG ỐNG

- Van bướm điều khiển khí nén DN40 - 1.1/2" (40mm/40A) đường ống phi 49mm

- Van bướm điều khiển khí nén DN50 - 2" (50mm/50A) đường ống phi 60mm

- Van bướm điều khiển khí nén DN65 - 2.1/2" (50mm/65A) đường ống phi 76mm

- Van bướm điều khiển khí nén DN80 - 3" (80mm/80A) đường ống phi 90mm

- Van bướm điều khiển khí nén DN100 - 4" (100mm/100A) đường ống phi 114mm

- Van bướm điều khiển khí nén DN125 - 5" (125mm/125A) đường ống phi 140mm

- Van bướm điều khiển khí nén DN150 - 6" (150mm/150A) đường ống phi 168mm

- Van bướm điều khiển khí nén DN200 - 8" (200mm/200A) đường ống phi 220mm

- Van bướm điều khiển khí nén DN250 - 10" (250mm/250A) đường ống phi 273mm

- Van bướm điều khiển khí nén DN300 - 12" (300mm/300A) đường ống phi 323mm

- Van bướm điều khiển khí nén DN350 - 14" (350mm/350A) đường ống phi 355mm

- Van bướm điều khiển khí nén DN400 - 16" (400mm/400A) đường ống phi 406mm

7. ỨNG DỤNG VAN BƯỚM ĐIỀU KHIỂN KHÍ NÉN

- Van bướm điều khiển khí nén là dòng van được xử dụng rộng rãi trong lĩnh vực cấp thoát nước tại các tòa nhà, khách sạn, khu công nghiệp...

- Van bướm khí nén được ứng dụng nhiều công nghiệp và dân dụng, hóa chất, môi trường ăn mòn...

- Van bướm khí nén dùng trong tòa nhà cao tầng, khách sạn, hồ bơi.

- Van bướm điều khiển khí nén dùng trong cấp thoát nước ở các nhà máy khu công nghiệp nói chung.

- Van bướm điều khiển khí nén dùng cho các ngành chế biến thực phẩm, thức ăn chăn nuôi.

- Van bướm điều khiển khí nén dùng cho hệ thống  phân phối và thoát khí ở các đường ống lớn.

- Van bướm điều khiển khí nén dùng trong công nghiệp hóa chất, nước thải, dẫn dầu, khí...

8. MUA VAN BƯỚM ĐIỀU KHIỂN KHÍ NÉN TẠI VINDEC

- VINDEC là địa chỉ nhập khẩu và phân phối VAN BƯỚM uy tín tại Việt nam có thể làm hài lòng khách hàng với năng lực đội ngũ nhân viên có kỹ thuật trình độ kỹ thuật cao, được đào tạo chuyên nghiệp bài bản của hãng.

- Chế Độ Bảo Hành: Thời gian 12 tháng theo tiêu chuẩn lắp đặt và sử dụng của nhà sản xuất.

- Phương thức vận chuyển: Miễn phí vận chuyển trong vòng 20 km nội thành HÀ NỘI

- Ưu đãi: Công ty sẽ ưu đãi chiết khấu trên giá bán cho các cửa hàng, đại lý và đối tác lấy số lượng nhiều.

- VINDEC cam kết cung cấp đúng chủng loại sản phẩm do chính hăng sản xuất mà chúng tôi đang cung cấp, đảm bảo chất lượng, đúng nguồn gốc, đầy đủ chứng từ nhập khẩu.

- Tiến độ giao nhận hàng nhanh, giá thành cạnh tranh để giảm thiểu những chi phí thương mại của Quý khách hàng.

- Như những gì chúng tôi chia sẻ ở trên cho quý khách hàng đó là những kinh nghiệm trong suốt gần 20 năm kinh nghiệm của chúng tôi về Van Công Nghiệp. Vậy nên, khi quý khách hàng mua hàng của chúng tôi thì sẽ được tư vấn cũng như đảm bảo rằng cung cấp cho quý khách hàng sản phẩm chất lượng tốt nhất với giá cả cạnh tranh nhất trên thị trường.

- Quý khách hàng có thể Download về máy Catalogue của hãng tại Website của chúng tôi với thông số kỹ thuật rõ ràng chính xác nhất của hãng: VAN BƯỚM ĐIỀU KHIỂN KHÍ NÉN

- VINDEC chúng tôi đạt tiêu chuẩn hệ thống quản lý chất lượng quy trình sản xuất ISO 9001:2015 và có chứng nhận kiểm định chất lượng của Trung tâm kỹ thuật tiêu chuẩn đo lường chất lượng 1 ( QUATEST 1 )

- Thêm vào đó, VINDEC GROUP chúng tôi có NHÀ MÁY SẢN XUẤT + KHO HÀNG với diện tích 2.000m2 tại Lô A2-CN1, Đường CN5, Khu Công Nghiệp Từ Liêm - Hà Nội.

- VINDEC với phương châm "Tốt Hơn và Hơn Nưa - Better and More" cùng năng lực và kinh nghiệm 20 năm cùng với đội ngũ kỹ sư giầu kinh nghiệm chuyên môn, chúng tôi tự đáp ứng được các dự án lớn về hàng VAN CÔNG NGHIỆP chúng tôi luôn đồng hành cùng phát triển.
