Gioăng Vật Liệu (Thiết Bị) Làm Kín Là Gì? Phân Loại Và Ứng Dụng

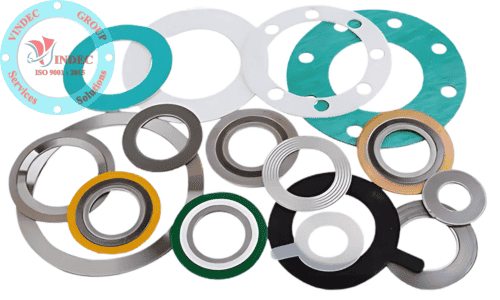

VẬT LIỆU LÀM KÍN LÀ GÌ

1. VẬT LIỆU LÀM KÍN LÀ GÌ?

  • - Vật liệu làm kín là gì hay thiết bị làm kín là gì ? Nó có tên tiếng anh là sealing materials. Vật liệu làm kín nói chung và gioăng làm kín nói riêng, nó bao gồm rất nhiều loại mà chúng ta có thể bắt gặp ở bất kỳ đâu trong dân dụng, Y tết, xây dụng, công nghiệp, từ những thứ nhỏ nhất như keo dán làm kín, băng keo dán đến nhưng phớt làm kín ở động cơ xe máy, ô tô, gioăng trong hệ thống máy móc thiết bị...
  • - Trong công nghiệp và dân dụng thì chúng ta bắt gặp nhiều hơn như ở hệ thống cấp thoát nước, đường ống mặt bích, nồi hơi, lò hơi, các bề mặt tiếp xúc của máy móc... Nó bao gồm như là: Gioăng mặt bích, gioăng cao su, dây tết chèn, gioăng kim loại, gioăng chì graphite, dây ceramic chịu nhiệt...

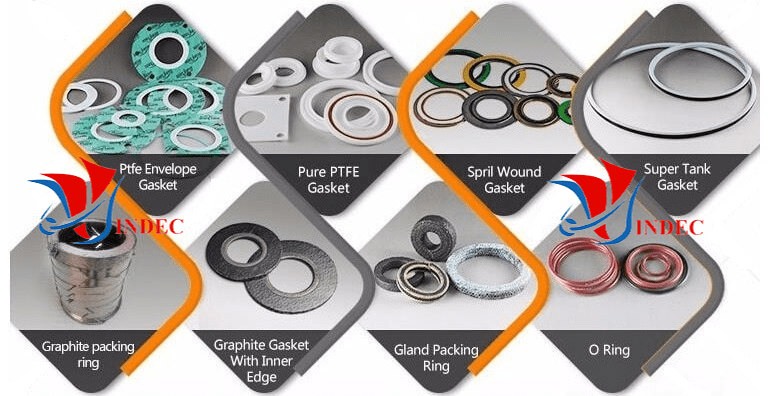

CÁC LOẠI VẬT LIỆU LÀM KÍN



2. GIỚI THIỆU VỀ MỐI GHÉP MẶT BÍCH

  • - Mối nối ghép mặt bích là phần liên kết giữa đường ống với đường ống hoặc với các thiết bị khác nó có tên tiếng anh là: Flange joit, để đảm bảo đường ống kéo dài liên tục không có khe hở và ít nguy cơ rò rỉ chất lỏng.
  • - Đối với đường ống hàn kéo dài hàng ki lô mét thì vấn đề bảo dưỡng sửa chữa sẽ gặp khó khăn vì không thể tháo rời đoạn ống gặp vấn đề.
  • - Do đó mối nối bích là mối nối ghép bởi hai mặt bích, ép chặt lại bởi các bu lông đai ốc đem đến sự linh hoạt hơn khi bảo dưỡng sửa chữa. Khi cần tháo rời đoạn ống, chỉ việc nới lỏng bu lông đai ốc.
  • - Phân loại cơ bản về làm kín phân chia thành làm kín tĩnh (static sealing) và làm kín động (dynamic sealing):
    • + Làm kín tĩnh là làm kín giữa hai chi tiết không có chuyển động với nhau: Gioăng làm kín hai mặt bích là làm kín tĩnh vì giữa hai mặt bích không có sự chuyển động với nhau.
    • + Làm kín động là làm kín giữa hai chi tiết có sự chuyển động với nhau.

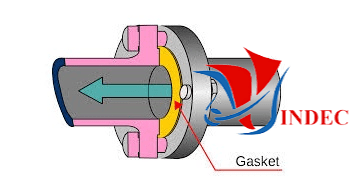

GIỚI THIỆU VỀ MỐI NỐI MẶT BÍCH

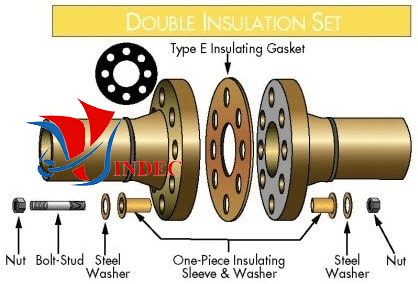

MỐI GHÉP MẶT BÍCH

3. KHÁI NIỆM VỀ GIOĂNG MẶT BÍCH

  • - Gioăng mặt bích (FLANGE GASKET) là để giảm thiểu khả năng rò rỉ giữa hai Mặt Bích, thì độ nhẵn phẳng của hai mặt bích càng gần tuyệt đối càng tốt.
  • - Tuy nhiên, việc gia công có dung sai nhẵn phẳng tốt nhất này sẽ tốn kém rất nhiều so với việc thêm vào một vật liệu ở giữa có khả năng bù trừ khe hở giữa độ nhám của hai bề mặt này.
  • - Và vật liệu làm kín giữa hai mặt bích bù trừ cho độ nhám của hai mặt bích có tên gọi là gioăng mặt bích.
  • - Nếu có thể sản xuất mặt bích với bề mặt hoàn toàn phẳng và mịn, hoàn toàn tương thích với nhau trong mọi điều kiện hoạt động thì gioăng đệm gasket mặt bích không còn cần thiết nữa.
  • - Nhưng trong thực tế điều đó là không thể, bởi vì kết nối mặt bích dưới bất kì điều kiện vận hành nào cũng luôn tồn tại những khoảng hở li ti do những tạp chất nhỏ hoặc bụi bẩn gây ra mà không thể tránh khỏi, do đó sử dụng gioăng đệm gasket mặt bích để làm kín là cần thiết.
  • - Gasket hay còn được gọi là gioăng đệm gasket mặt bích (flange gasket), được sử dụng để tạo ra con dấu tĩnh (static seal) giữa 2 bề mặt mặt bích ở những điều kiện vận hành khác nhau, với áp lực và nhiệt độ khác nhau.
  • - Một gioăng đệm gasket mặt bích sẽ lấp đầy những khoảng hở li ti bất thường trên bề mặt của mặt bích, và sau đó nó tạo ra một con dấu làm kín để ngăn chất lỏng hoặc chất khí trong đường ống rò rỉ ra bên ngoài.
  • - Việc sử dụng và lắp đặt đúng gioăng đệm gasket mặt bích là yêu cầu bắt buộc trong các kết nối mặt bích.

4. CÓ NHỮNG YÊU CẦU GÌ ĐỐI VỚI GIOĂNG MẶT BÍCH?

  • - Trong điều kiện làm việc, gioăng chịu nhiều lực tác dụng khác nhau như hình dưới.
  • - Làm kín không cho môi chất lọt ra ngoài mối nối
  • - Có độ bền chịu được môi chất
  • - Có khả năng biến dạng bù cho độ nhám giữa hai bề mặt lắp ghép
  • - Chịu được nhiệt độ của hệ thống mà không suy giảm các tính chất cơ lý hóa tính.
  • - Có tính đàn hồi và không bị xẹp (giảm chiều dày) khi chịu lực tác dụng lâu dài
  • - Có độ bền để chịu được các lực tác dụng, giữ tính liên kết đồng nhất khi vận chuyển và lắp đặt
  • - Không gây nhiễm bẩn cho môi chất
  • - Không gây ăn mòn cho bề mặt tiếp xúc với gioăng
  • - Dễ dàng và có thể loại bỏ sạch sẽ khi cần thay mới.

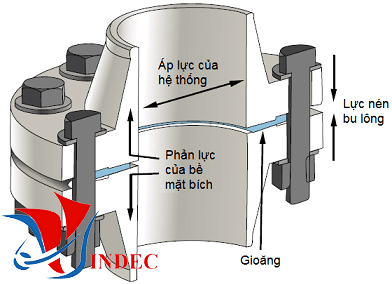

LỰC TÁC DỤNG LÊN GIOĂNG MẶT BÍCH

5. THÔNG SỐ KỸ THUẬT GIOĂNG MẶT BÍCH

  • - Theo tiêu chuẩn mặt bích : ANSI, JIS, DIN, BS...
  • - Gioăng RF và FF Hệ DIN / PN6, PN10, PN16, PN25, PN40, PN63, PN10, PN160
  • - Gioăng RF và FF Hệ JIS 5K, 10K, 16K, 20K. 30K, 40K...
  • - Gioăng RF và FF hệ ASME/ANSI B16.5 Class 150, 300, 600, 900, 1500, 2500#
  • - Phi tiêu chuẩn: Theo yêu cầu khách hàng vành khăn, Oval, Elip, Manhole, Hình vuông.
  • - Độ dày gioăng mặt bích: 0,5mm, 1mm, 2mm, 3mm, 4mm, 5mm, 6mm...
  • - Gioăng không amiang làm kín mặt bích với nhiều loại vật liệu khác nhau như: asbestos, non-asbestos, PTFE, graphite, reinforced graphite và các loại cao su tổng hợp..
  • - Phù hợp cho nhiều nghành công nghiệp với nhiều ứng dụng khác nhau theo nhiều tiêu chuẩn khác nhau (BS, ANSI, DIN, JIS) hay phi tiêu chuẩn.

6. CÁC NHÀ SẢN XUẤT GIOĂNG LÀM KÍN

  • Giới Thiệu 1 số hãng SẢN XUẤT GIOĂNG vật liệu làm kín nổi tiếng trên thế giới như: Gioăng TEADIT - Áo, Gioăng FEROLITE - Ấn Độ, Gioăng TOMBO - Nhật Bản, Gioăng KLINGER - Úc, Gioăng VALQUA - Nhật Bản, Chesterton, EagleBurgmann, James Walker, Garlock, Merkel, Montero, Pillar, SEALTEK, STB, Kieselmann, Latty..

6.1. Thiết bị làm kín của Châu âu

  • - Gioăng TEADIT Áo
  • - Gioăng EagleBurgmann Đức
  • - Gioăng Frenzelit Đức
  • - Gioăng Latty Pháp
  • - Gioăng KLINGER Úc

6.2. Thiết bị làm kín của Ấn độ

  • - Gioăng FEROLITE Ấn độ
  • - Gioăng Betaflex Ấn độ

6.3. Thiết bị làm kín của Nhật bản

  • - Gioăng Nichias Tombo Nhật bản
  • - Gioăng Valqua Nhật bản
  • - Gioăng NOK Nhật bản

6.4. Thiết bị làm kín của Mỹ

  • - Gioăng Chesterton Mỹ
  • - Gioăng Garlock Mỹ
  • - Gioăng Pillar Mỹ
  • - Gioăng Lamons Mỹ

6.5. Thiết bị làm kín của Hàn quốc

  • - Gioăng TaeHwa Kalpa Hàn quốc

7. PHÂN LOẠI VẬT LIỆU LÀM KÍN

  • - Gioăng đệm phi kim loại, Gioăng bán kim loại, Gioăng kim loại, Phớt cơ khí (Phớt bơm, phớt trục...), Gioăng phớt thủy lực, Gioăng phớt khí nén...
  • - Tiêu chuẩn ASME B16.20 quy định về types (chủng loại), sizes (kích cỡ), materials (vật liệu), dimensions (kích thước), dimensional tolerances (dung sai), and markings (đánh dấu sản phẩm) cho các loại gasket.

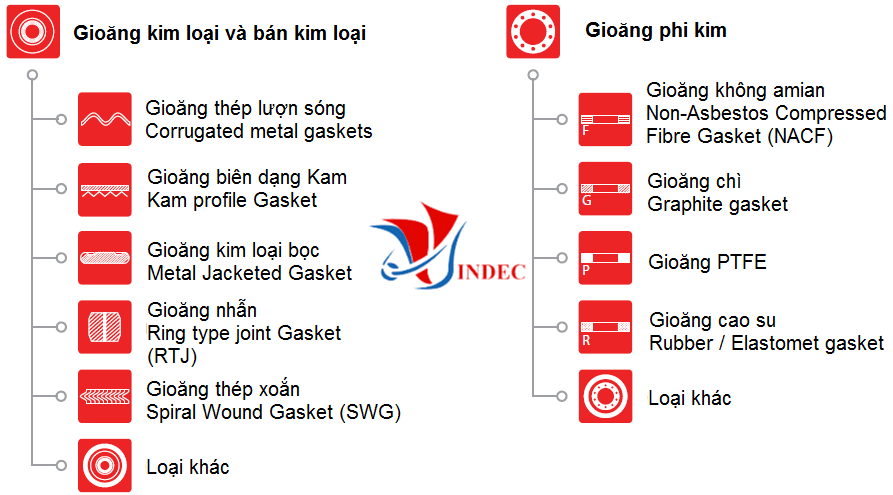

PHÂN LOẠI GIOĂNG LÀM KÍN

7.1. Gioăng đệm phi kim loại

  • - Gioăng đệm phi kim loại là các loại Non Metallic Gasket Types là Gioăng đệm phi kim loại là bao gồm những vật liệu không amiang, Gioăng cao su, Nhựa PTFE...
  • - Non-metallic gasket (gioăng đệm phi kim loại) thường được dập khuôn từ những tấm vật liệu composite được sản xuất từ: sợi aramid, sợi thủy tinh, Cao Su đàn hồi, Teflon® (PTFE), graphite, Ruber, Compressed Asbestos Fiber (CAF) Sheets, Non-asbestos Fiber Sheets, PTFE gaskets, Insulating Gaskets, Graphite Sheet Products.… sử dụng cho mặt bích trong những ứng dụng áp lực thấp.
  • - Full-face gasket phù hợp sử dụng với mặt bích flat-face; Flat-ring gasket phù hợp sử dụng với mặt bích raise-face.
  • - Các loại gioăng phi kim loại thường gặp đó là: Gioăng Không Amiang, Gioăng Amiang, Gioăng Cao Su, Gioăng Nhựa PTFE ...

7.2. Gioăng đệm bán kim loại

  • - Semi-Metallic Gasket Types Vòng đệm bán kim loại, như gioăng chì thép xoắn, gioăng bọc kim loại... Là một vòng đệm hỗn hợp bao gồm cả phi kim loại và kim loại, nó phù hợp với ứng dụng có áp suất và nhiệt độ cao.
  • - Semi-metallic gasket (gioăng đệm bán kim loại) là vật liệu tổng hợp của kim loại và phi kim loại.
  • - Kim loại mang lại sức mạnh, độ bền, khả năng chịu áp lực, khả năng phục hồi, duy trì hình dạng gasket, phi kim loại mang lại khả năng làm kín và tương thích với bề mặt mặt bích.
  • - Semi-metallic gasket được thiết kế phù hợp với hầu hết các điều kiện hoạt động ở nhiệt độ và áp lực cao và các loại bề mặt mặt bích như: raised face, male-and-female face, and tongue-and-groove face.
  • - Gioăng đệm bán kim loại thường được sử dụng là: Metal Jacketed Gaskets ( Gioăng Bọc Kim Loại ), spiral wound gasket ( Gioăng Thép Xoắn ), camprofile (Gioăng Thép Lượn Sóng, Gioăng Biên Dạng Kamprofile ), metal-reinforced graphite gaskets (gioăng chì lưới inox)

7.3. Gioăng đệm kim loại

  • - Metallic gasket types Vòng đệm kim loại đây là những loại Ring Joint Gasket bằng inox, đồng... Nó được chế tạo từ một loại kim loại hoặc sự kết hợp của một số loại kim loại, kích thước và hình dạng tùy thuộc vào nhiệt độ và áp suất của thiết bị.
  • - Metallic gasket (gioăng đệm kim loại) được chế tạo từ kim loại hoặc hợp kim với hình dạng và kích thước mong muốn. Gioăng đệm kim loại thường được sử dụng là: ring type joint gasket (RTJ), là một sự lụa chọn đặc biệt, phù hợp, đảm bảo, làm kín đáng tin cậy.
  • - Ring type joint gasket làm từ vật liệu kim loại mềm, đặt trong rãnh có sẵn giữa 2 bề mặt mặt bích, bằng cách sử dụng áp lực thông qua lực siết bu lông, vật liệu kim loại mềm hơn sẽ biến dạng và điền đầy những khoảng hở giữa bề mặt mặt bích, tạo ra một con dấu làm kín chặt chẽ và hiệu quả.
  • - Metallic gasket nó bao gồm: Ring Type Joints, Lens Rings, Delta Rings, Bridgeman Rings, Serrated Gaskets, Corrugated Gaskets, Delta Rings, Gioăng Đồng...

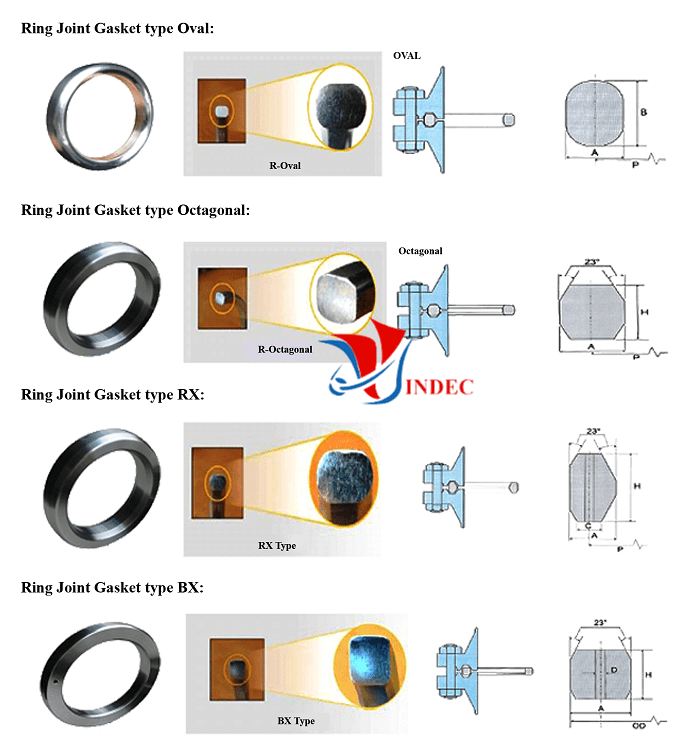

GIOĂNG KIM LOẠI

7.4. Phớt cơ khí

7.5. Gioăng phớt thủy lực

8. TẦM QUAN TRỌNG CỦA GIOĂNG VẬT LIỆU LÀM KÍN

  • - Gioăng mặt bích là người hùng thầm lặng của hệ thống đường ống trong nhà máy. Nó bảo vệ khỏi những hậu quả: tổn thất năng lượng giảm năng suất sản xuất, thất thoát lãng phí môi chất.
  • - Đối với hóa chất độc hại, việc rò rỉ ảnh hưởng tới sức khỏe con người và môi trường.
  • - Đối với môi chất dễ cháy nổ, việc rò rỉ gây nguy cơ hỏa hoạn.
  • - Cho nên, đánh giá thấp vai trò của chiếc gioăng có thể gây thiệt hại nặng nề cho nhà máy về vật chất, thậm chí là thương tật và sinh mạng con người.

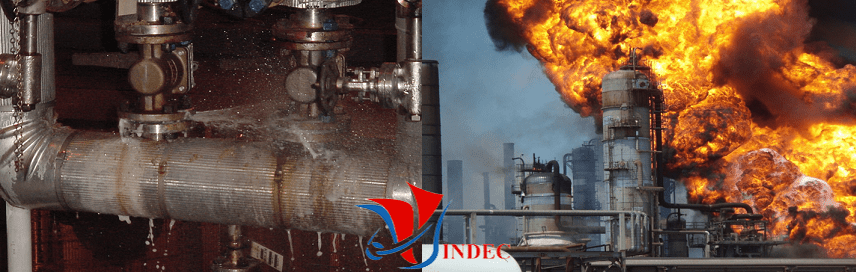

TẦM QUAN TRỌNG CỦA GIOĂNG LÀM KÍN

9. BÁO GIÁ GIOĂNG LÀM KÍN

  • - Trên mạng tràn lan các quảng cáo bán vật liệu làm kín như các bạn đã biết khi tìm kiếm trên google, nhưng trên đó có rất nhiều các công ty thương mại và giá cả không được tốt cũng như dịch vụ và thời gian giao hàng lâu. Vì vậy trước khi mua hàng bạn cần tìm đến đúng các đơn vị nhập khẩu trực tiếp để có giá tốt nhất.
  • - VINDEC là đơn vị hàng đầu tại Việt nam nhập khẩu vật liệu làm kín, đồng thời chúng tôi có Nhà Máy gia công sản xuất tại Lô A2-CN, đường CN5 Khu công nghiệp Từ Liêm, Hà Nội, đến với VINDEC bạn sẽ được báo giá vật liệu làm kín tốt nhất, cũng như nhiều chính sách ưu đãi khác...

10. LỰA CHỌN MUA GIOĂNG VẬT LIỆU LÀM KÍN

  • - VINDEC: Nhà Máy sản xuất và phân phối VẬT LIỆU LÀM KÍN uy tín tại Việt nam có thể làm hài lòng khách hàng với năng lực đội ngũ nhân viên có kỹ thuật trình độ kỹ thuật cao, được đào tạo chuyên nghiệp bài bản của hãng.
  • - GIOĂNG KHÔNG AMIANG
  • - GIOĂNG CAO SU
  • - NHỰA PTFE
  • - GIOĂNG CHÌ GRAPHITE
  • - VÒNG ĐỆM KIM LOẠI
  • - VÒNG ĐỆM BÁN KIM LOẠI
  • - DÂY TẾT CHÈN BƠM VAN
  • - Phương thức vận chuyển: Miễn phí vận chuyển trong vòng 20 km nội thành HÀ NỘI.
  • - Ưu đãi: Công ty sẽ ưu đãi chiết khấu trên giá bán cho các cửa hàng, đại lý và đối tác lấy số lượng nhiều.
  • - VINDEC cam kết cung cấp đúng chủng loại sản phẩm do chính hăng sản xuất mà chúng tôi đang cung cấp, đảm bảo chất lượng, đúng nguồn gốc, đầy đủ chứng từ nhập khẩu.
  • - Tiến độ giao nhận hàng nhanh, giá thành cạnh tranh để giảm thiểu những chi phí thương mại của Quý khách hàng.
  • - Phương thức vận chuyển: Miễn phí vận chuyển trong vòng 10 km. Công ty sẽ ưu đãi chiết khấu trên giá bán cho các cửa hàng, đại lý và đối tác lấy số lượng nhiều.
  • - Hàng hóa VINDEC xuất xưởng luôn đầy đủ Giấy Tờ C/O, C/Q giấy tờ nhập khẩu chính hãng đồng thời cung cấp cả Bản Bản Chính để đối chiếu hoặc Bản Công Chứng
  • - VINDEC đạt tiêu chuẩn hệ thống quản lý chất lượng quy trình sản xuất ISO 9001:2015 và có chứng nhận kiểm định chất lượng của Trung tâm Kỹ thuật Tiêu chuẩn Đo lường Chất lượng 1 (QUATEST 1)
  • - Thêm vào đó, chúng tôi có Nhà Máy Sản Xuất + Kho Hàng với diện tích trên 2.000m2 tại Lô A2-CN1, Đường CN5, Khu Công Nghiệp Từ Liêm, Hà Nội
  • - VINDEC với phương châm "TỐT HƠN và HƠN NỮA - BETTER and MORE"cùng với năng lực và kinh nghiệm gần 20 năm cùng với đội ngũ kỹ sư giầu kinh nghiệm chuyên môn, chúng tôi tự tin đáp ứng được các dự án lớn về hàng VẬT LIỆU LÀM KÍN, chúng tôi luôn đồng hành cùng phát triển.
