VAN BƯỚM ĐIỀU KHIỂN ĐIỆN

1. VAN BƯỚM ĐIỀU KHIỂN ĐIỆN LÀ GÌ ?

- Van Bướm Điều Khiển Điện Là Gì ? hay còn gọi tắt là Van Bướm Điện, có tên tiếng anh: Motorized Butterfly Valve / Electric Actuated Butterfly Valve là thiết bị đóng mở dòng chảy môi chất thông qua điện cơ.

- Van bướm điện được kết nối điều khiển từ xa bằng tín hiệu 4-20mA và điện áp 110v, 220v, 380v được lắp ráp từ một bộ điều khiển điện và một van bướm.

2. THÔNG SỐ KỸ THUẬT VAN BƯỚM ĐIỆN

2.1. Phần Thân Van Bướm

- Vật liệu thân van (body): Gang, Inox 304-316, Nhựa PVC-UPVC-CPVC, Thép WCB

- Vật liệu đĩa: SUS 304-316 , Thép wcb

- Vật liệu trục: Inox 304 (CF8), inox 316 (CF8M)

- Vật liệu gioăng: Cao su NBR, Cao su EPDM, Nhựa PTFE, INOX

- Áp lực bar: 10bar, 16bar, 20bar, 25bar

- Nhiệt độ làm việc: -20°C đến 300°C

- Kết nối mặt bích: wafer hoặc mặt bích JIS 10K, JIS16K, PN10, PN16, ANSI 150...

- Tiêu chuẩn mặt bích: JIS, ANSI, DIN, BS

- Môi trường sử dụng: Khí, Dầu, Nước, Gas, Hóa Chất, Bột...

- Thương hiệu Xuất xứ : Nhật Bản, Hàn Quốc, Đài Loan, China

- Size van: DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN250, DN300, DN350, DN400, DN450, DN500, DN550, DN600, DN700, DN800, DN900, DN1000, DN1200

2.2. Bộ Điều Khiển Mô Tơ Điện

- Động cơ điện Điện áp: 24V, 110V, 220V, 380V (Thông dụng 220VAC)

- Công suất điện: 140W - 120W - 90W - 40W - 20W

- Lực sinh ra ( Output Torpue): 50N.m, 80N.m, 100N.m, 150N.m, 200N.m, 400N.m, 800N.m, 1000N.m, 1500N.m, 2000N.m, 4000N.m

- Tiêu chuẩn chống thấm nước: IP67, IP68

- Dạng đóng mở của van: On/Off Modulating (vô cấp tuyến), Tuyến Tính Positioner (0-10 mA , 4-20mA)

- Thời gian động cơ quay: 6s, 8s, 10s, 20s, 30s, 50s, 100s

- Góc quay hết trục: 270 độ

- Nhiệt độ hoạt động: - 20 độ c ~ 80 độ c

3. CẤU TẠO VAN BƯỚM ĐIỀU KHIỂN ĐIỆN

• Cấu tạo Van Bướm Điều Khiển Điện gồm 2 phần: Phần thân van bướm và Phần bộ điều khiển điện, được mô tả cấu tạo và thông số kỹ thuật như sau:

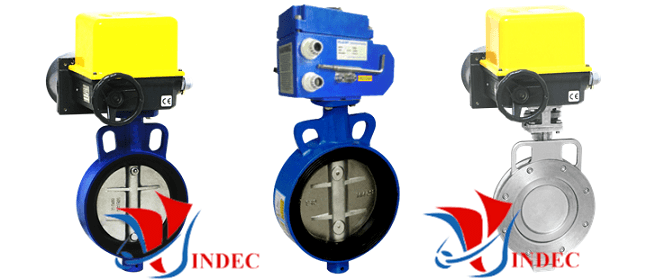

VAN BƯỚM ĐIỆN

4. NGUYÊN LÝ HOẠT ĐỘNG VAN BƯỚM ĐIỆN

- Van bướm điều khiển điện hoạt động theo nguyên lý nhận lực quay của mô tơ điện lên thân van bướm đóng mở, cho lưu chất đi qua tại cửa van.

- Khi được cấp nguồn điện 24V, 110V, 220V, 380V động cơ xoay 1 hành trình 90 độ tác động lên trục và cánh van cũng xoay theo góc tương ứng 90 độ thì van mở hoặc đóng, van tự động ngắt điện nhờ công tắc hành trình.

- Van bướm được thiết kế cánh van hình tròn bằng kim loại dạng đĩa xoay trong vòng làm kín và nằm trên đường đi của lưu chất. Khi mở hoàn toàn hoặc đóng hoàn toàn (90°) đĩa van nằm trên đường đi của lưu chất được gọi dạng On Off, đĩa van có thể nằm ở nhiều góc độ (0°, 10°, 20°, 30°, 40°, 50°, 60°, 80°, 90°) khác nhau được gọi dạng tuyến tính.

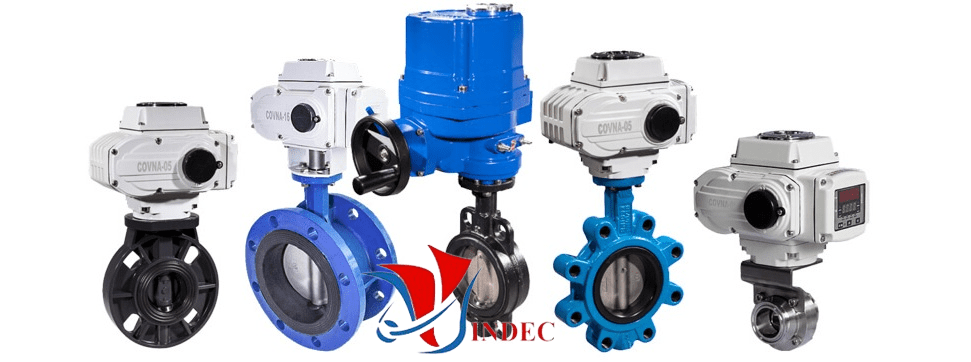

5. PHÂN LOẠI VAN BƯỚM ĐIỀU KHIỂN ĐIỆN

• Van bướm điều khiển điện theo chức năng vận hành đóng mở được chia thành 2 loại chính như sau:

5.1. Van Bướm Điện Đóng Mở ON/OFF

- Đây là loại van khi hoạt động nó có chắc năng đóng hoặc mở hoàn toàn tức là đóng kín và mở hết. Khi cấp điện động cơ sẽ quay thì đĩa van sẽ chuyển từ trạng thái mở sang đóng, khi ngắt diện đĩa van sẽ chuyển trạng thái từ đóng sang mở hoàn toàn.

5.2. Van Bướm Điện Tuyến Tính 4-20mA

- Hoạt động tuyến tính là dòng van bướm điều khiển góc mở đóng, cho phép kỹ thuật điều chỉnh lưu lượng lưu chất đi qua van nhiều hoặc ít chính xác nhất.

- Loại van bướm tuyến tính yêu cầu kỹ thuật hơn là lợi thế cho các hệ thống yêu cầu điều tiết nhiệt độ, điều tiết áp suất, điều tiết chất lỏng.... Giá thành van tuyến tính do vậy cũng cao hơn so với van On/Off.

5.3. Van Bướm Gang Điều Khiển Điện

- Van bướm gang điều khiển điện là loại van mà thân van được làm bằng gang hoặc gang dẻo, được đóng mở tự động bằng nguồn điện 220v, 24v, 380, ngoài ra van vẫn có thêm bộ phận tay quay phụ để vận hành trong trường hợp mất điện đột suất.

- Ứng dụng phổ biến cho van bướm gang điều khiển điện là hệ cấp thoát nước, khí nén, dầu... Trong công nghiệp và dân dụng.

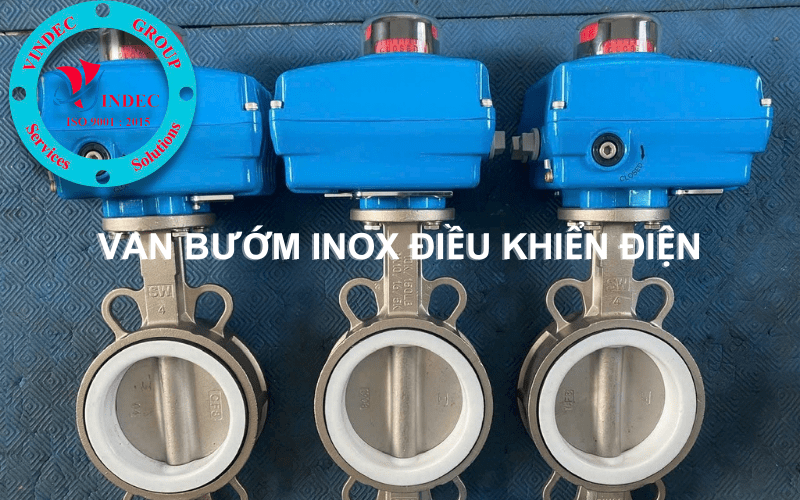

5.4. Van Bướm Inox Điều Khiển Điện

- Van bướm inox điều khiển điện là loại van mà thân van được sản xuất bằng inox không gỉ 304, 316, 316L..., được đóng mở tự động bằng nguồn điện 220v, 24v, 380, ngoài ra van vẫn có thêm bộ phận tay quay phụ để vận hành trong trường hợp mất điện đột suất.

- Ứng dụng phổ biến van bướm inox điều khiển điện là cho hệ cấp thoát nước, hóa chất, môi trường ăn mòn...

5.5. Van Bướm Nhựa Điều Khiển Điện

- Van bướm nhựa điều khiển điện là loại van mà thân van được sản xuất bằng nhựa PVC, UPVC, cPVC, PVDF..., được đóng mở tự động bằng nguồn điện 220v, 380. Van bướm nhựa được ứng dụng nhiều trong cấp thoát nước và hóa chất, nơi mà có môi trường ăn mòn cao...

- Ứng dụng van bướm nhựa cho hệ cấp thoát nước, hóa chất và môi trường ăn mòn.

5.6. Van Bướm Nhôm Điều Khiển Điện

- Van bướm nhôm điều khiển điện là loại van mà thân van được sản xuất bằng hợp kim nhôm..., được đóng mở tự động bằng nguồn điện 220v, 380.

- Ứng dụng van bướm nhôm điều khiển điện là cho hệ cấp thoát nước, khí nén, dầu...

6. CHỌN CỠ VAN BƯỚM ĐIỆN VỚI ĐƯỜNG ỐNG

- Van bướm Điều Khiển Điện DN40 - 1.1/2" (40mm/40A) đường ống phi 49mm

- Van bướm Điều Khiển Điện DN50 - 2" (50mm/50A) đường ống phi 60mm

- Van bướm Điều Khiển Điện DN65 - 2.1/2" (50mm/65A) đường ống phi 76mm

- Van bướm Điều Khiển Điện DN80 - 3" (80mm/80A) đường ống phi 90mm

- Van bướm Điều Khiển Điện DN100 - 4" (100mm/100A) đường ống phi 114mm

- Van bướm Điều Khiển Điện DN125 - 5" (125mm/125A) đường ống phi 140mm

- Van bướm Điều Khiển Điện DN150 - 6" (150mm/150A) đường ống phi 168mm

- Van bướm Điều Khiển Điện DN200 - 8" (200mm/200A) đường ống phi 220mm

- Van bướm Điều Khiển Điện DN250 - 10" (250mm/250A) đường ống phi 273mm

- Van bướm Điều Khiển Điện DN300 - 12" (300mm/300A) đường ống phi 323mm

- Van bướm Điều Khiển Điện DN350 - 14" (350mm/350A) đường ống phi 355mm

- Van bướm Điều Khiển Điện DN400 - 16" (400mm/400A) đường ống phi 406mm

7. ỨNG DỤNG VAN BƯỚM ĐIỀU KHIỂN ĐIỆN

• Van bướm điều khiển điện được ứng dụng rộng rãi cho các hệ thống truyển dẫn khí nén, nước, hóa chất độc hại, hơi nóng, xăng dầu. Lựa chọn đúng loại van bướm điện phù hợp cho từng lưu chất của hệ thống quyết định đến chất lượng sản xuất, năng suất, độ an toàn và ổn định cho một hệ thống tự động hóa hiện nay.

- Hệ thống bơm nước bể bơi, hồ nước, công viên, tưới tiêu, PCCC, tàu biển

- Hệ thống khí nén, điều hòa không khí chiler, quạt gió

- Nhà máy thức ăn chăn nuôi, thực phẩm, dược phẩm, đồ uống

- Nhà máy xi măng, bộ đá, gạch, chế biến đồ gỗ

- Nhà máy thủy điện, nhiệt điện, luyện thép, than đá, dầu, ngành khai thắc kim loại.

8. ƯU NHƯỢC ĐIỂM VAN BƯỚM ĐIỆN

8.1. Ưu Điểm Van Bướm Điện

- Van chạy tự động bằng điện thay thế sức người vận hành

- Sử dụng, lắp đặt, bão dưỡng, thấy thế dễ dàng

- Van hoạt động không gây ô nhiễm âm thanh (không gây ra tiếng ồn)

- Van đóng mở xong tự động ngắt điện nhờ vào công tắc hành trình (không bị ngâm điện)

- Van lắp đặt được ở nhiều địa hình và vị trí khác nhau (hẹp, sâu, cao, chôn ngầm, hộp kín)

- Van lắp ở những môi trường độc hại, không cho phép con người tiếp xúc trực tiếp

- Có thể điều khiển van từ xa thông qua tín hiệu bộ tủ điện và phòng điều hành

- Điện áp đa dạng 24v, 110v, 220v, 380. Vật liệu đa dạng: Inox, gang, thép, nhựa

- Trường hợp mất điện đột ngột có thể dùng tay quay hoặc lục, cờ lê để đóng mở bằng tay

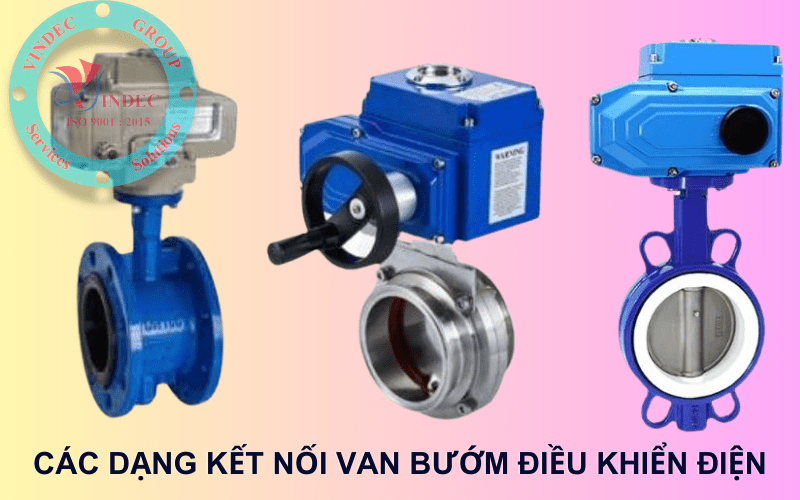

- Van bướm kết nối đa dạng: Mặt bích, rắc co, ren, clamp, hàn

8.2. Nhược Điểm Van Bướm Điện

- Van cần luôn luôn có điện để hoạt động

- Không thể ngâm toàn bộ van dưới nước

- Thời gian đóng mở của van bướm điện chậm, nó chậm hơn so với van bướm khí nén và van điên từ

- Giá thành cao hơn so với van khí nén và các van bướm tay quay, tay gạt

- Khi xảy ra mất điện thì van sẽ nằm nguyên ở vị trí đó (nó không thể chạy về vị trí ban đầu, cần sử dụng tay quay)
