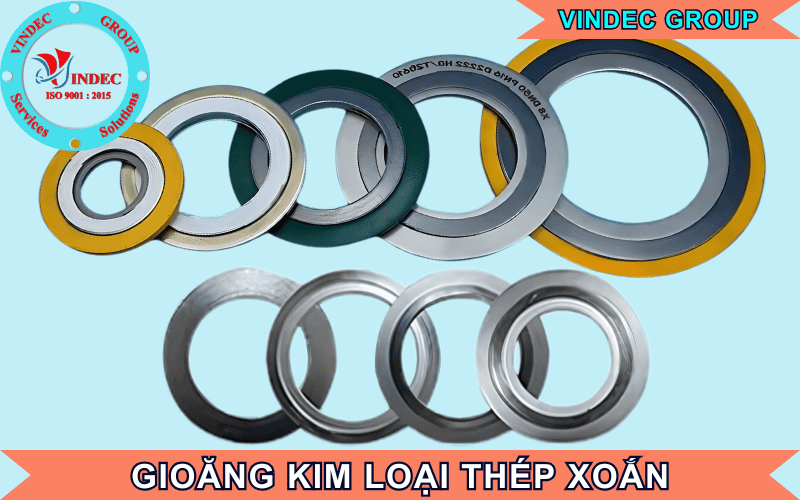

1. GIOĂNG THÉP XOẮN LÀ GÌ?

  • Gioăng thép xoắn (tên tiếng Anh: Spiral Wound Gasket) là gioăng làm kín cao cấp được cấu tạo từ dải thép không gỉ (Inox 304, 316, 316L) quấn xoắn ốc xen kẽ với lớp chất độn như graphite, PTFE hoặc mica. Nhờ thiết kế đặc biệt hình chữ V hoặc W, sản phẩm có độ đàn hồi cao, chịu nhiệt – chịu áp suất lớn, và chống rò rỉ vượt trội.

  • Gioăng thép xoắn (vòng đệm thép xoắn) được sử dụng rộng rãi trong đường ống, mặt bích, van công nghiệp, nồi hơi, thiết bị trao đổi nhiệt và các nhà máy nhiệt điện, dầu khí, hóa chất. Với khả năng kháng hóa chất, chống ăn mòn và bền trong môi trường khắc nghiệt, đây là giải pháp làm kín an toàn và hiệu quả hàng đầu cho hệ thống công nghiệp hiện nay.

  • Tại VINDEC, chúng tôi chuyên sản xuất và gia công các loại gioăng thép xoắn ốc (gioăng kim loại thép xoắn ốc) chịu nhiệt và áp lực cao dùng làm kín mặt bích và các thiết bị máy móc công nghiệp với chất lượng cao và giá thành hợp lý tại Hà Nội. Với 20 năm kinh nghiệm trong lĩnh vực sản xuất loại gioăng này, chúng tôi tự tin rằng sẽ đáp ứng được mọi nhu cầu của khách hàng về việc làm kín các thiết bị trong các ngành công nghiệp.

SẢN XUẤT GIOĂNG THÉP XOẮN

2. BẢNG THÔNG SỐ KỸ THUẬT CỦA GIOĂNG THÉP XOẮN

Tiêu chí

Thông tin chi tiết

Vật liệu làm kín

Graphite (chì), PTFE, Ceramic, Non-Asbestos – chịu nhiệt và kháng hóa chất tốt.

Vật liệu vành chặn

Thép Carbon, Inox 304, Inox 316(L) – tăng độ bền và khả năng chịu áp lực.

Áp lực làm việc

10 – 160 kgf/cm² (tương đương Class 150 – 2500).

Nhiệt độ làm việc

–350°C đến +1100°C, thích hợp cho môi trường nhiệt độ và áp suất cao.

Tiêu chuẩn chế tạo

JIS, DIN, BS, ANSI/ASME – tương thích mọi hệ thống mặt bích công nghiệp.

Kích thước (Size)

Từ 3/8” đến 60”, có thể gia công theo yêu cầu phi tiêu chuẩn.

Nhà sản xuất

VINDEC Việt Nam – đơn vị sản xuất, gia công gioăng thép xoắn uy tín.

Ứng dụng

Dầu khí, lọc hóa dầu, hóa chất, luyện kim, khai khoáng, thực phẩm, năng lượng.

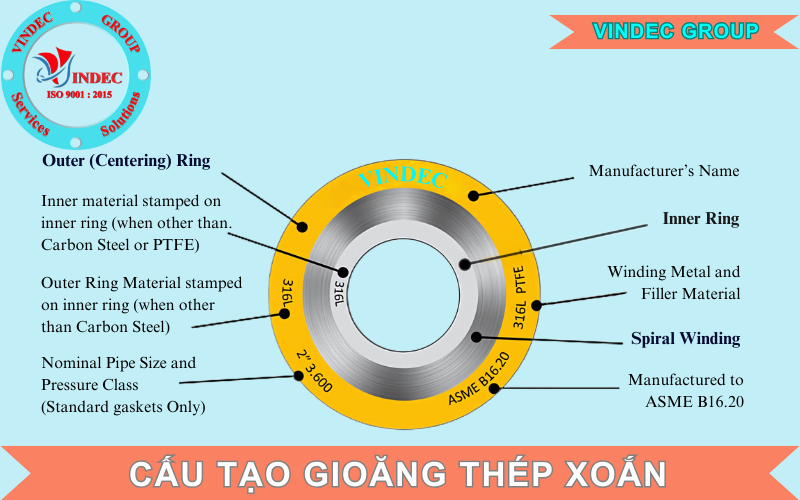

3. CẤU TẠO CỦA GIOĂNG THÉP XOẮN

Gioăng thép xoắn (Spiral Wound Gasket) có cấu trúc nhiều lớp, được thiết kế đặc biệt để chịu nhiệt – chịu áp suất cao và đảm bảo độ kín tuyệt đối trong các hệ thống công nghiệp.

  • Vòng chặn trong (Inner Ring): Làm từ Inox 304, 316, 321, 31803, Hastelloy hoặc Monel, giúp cố định và bảo vệ lớp thép xoắn bên trong.

  • Vòng chặn ngoài (Outer Ring): Chế tạo từ Thép Carbon (CS) hoặc Inox 304, 316, 321, 31803, Hastelloy, Monel, tăng khả năng chịu lực và định vị gioăng trên mặt bích.

  • Lớp thép xoắn: Dải thép không gỉ (Inox 304, 316, 321, 31803, Hastelloy, Monel) được quấn xen kẽ dạng V hoặc W giúp tăng độ đàn hồi và chịu áp suất.

  • Lớp chất độn (Filler): Sử dụng Graphite, PTFE, CNAF hoặc Ceramic, giúp làm kín, chống rò rỉ, kháng hóa chất và chịu nhiệt độ cao.

Nhờ quy trình sản xuất chính xác và kiểm soát chặt chẽ, gioăng thép xoắn inox đạt độ bền cơ học cao, hoạt động ổn định trong nhà máy nhiệt điện, dầu khí, hóa chất, lọc hóa dầu và hệ thống áp suất cao.

4. ĐẶC TÍNH CỦA GIOĂNG THÉP XOẮN

Gioăng thép xoắn (Spiral Wound Gasket)loại gioăng kim loại chịu nhiệt, chịu áp suất cao được thiết kế đặc biệt để đảm bảo độ kín tuyệt đối và độ bền vượt trội trong môi trường công nghiệp khắc nghiệt.

  • Độ đàn hồi và khả năng nén cao: Giúp gioăng tự điều chỉnh theo biến động nhiệt và áp, đảm bảo kín khít trong mọi điều kiện làm việc.

  • Chịu nhiệt – chịu áp suất cực tốt: Hoạt động ổn định từ –350°C đến +1100°C, áp suất tới 25 MPa, phù hợp cho cả môi trường chân không, hơi nóng, khí nén, dầu, gas và hóa chất ăn mòn.

  • Tự phục hồi hiệu quả: Khi chịu dao động áp suất hoặc nhiệt độ, gioăng có thể tự hồi phục hình dạng, giúp duy trì độ kín lâu dài và hạn chế biến dạng bu lông, mặt bích.

  • Tái sử dụng và bền bỉ: Thiết kế sóng xoắn kim loại giúp tăng độ kín, có thể tháo lắp nhiều lần mà vẫn đảm bảo hiệu suất.

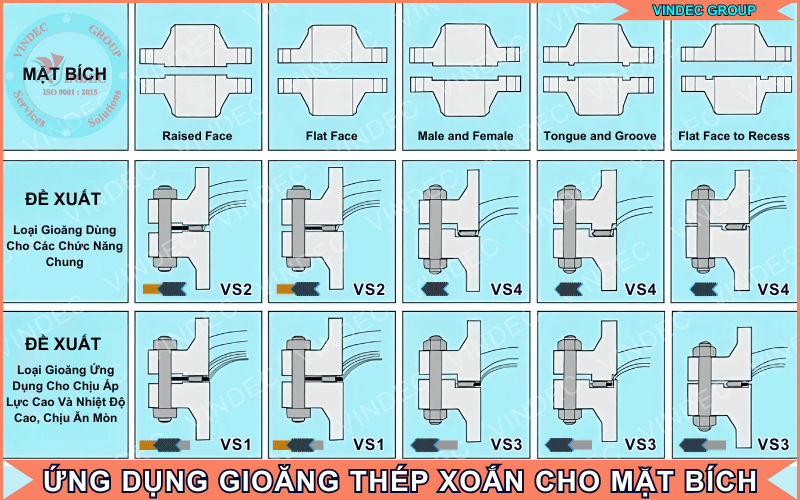

  • Phù hợp đa dạng mặt bích: Sử dụng hiệu quả cho mặt bích Raised Face (RF) và Flat Face (FF) trong các **hệ thống áp suất cao, nhà máy nhiệt điện, hóa chất và dầu khí.

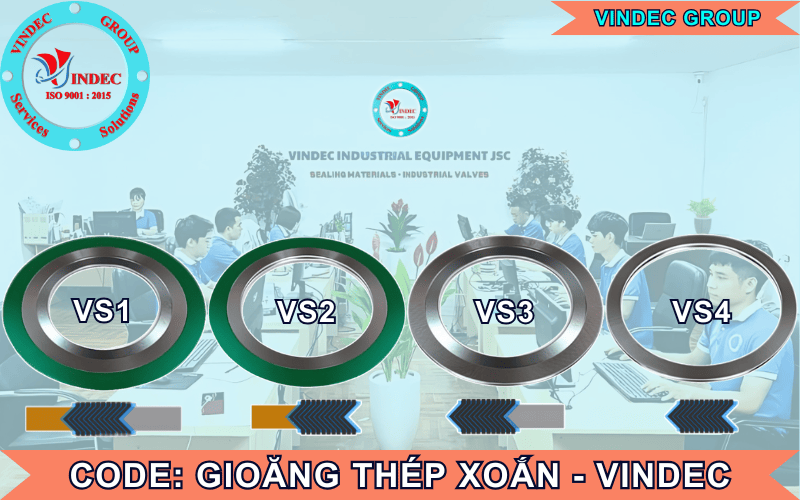

5. PHÂN LOẠI GIOĂNG THÉP XOẮN

  • VINDEC rất tự hào khi giới thiệu đến quý khách về khả năng sản xuất gia công gioăng thép xoắn của chúng tôi, bao gồm những loại nổi bật sau đây:

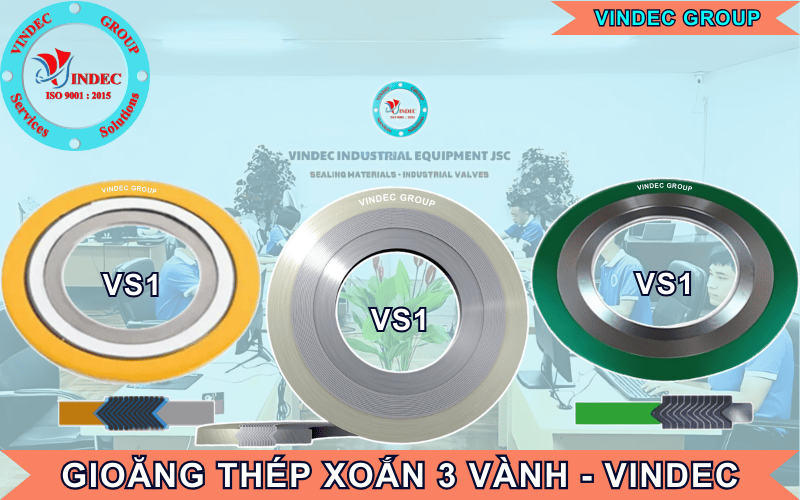

🔹 Gioăng Thép Xoắn 3 Vành

Gioăng thép xoắn 3 vành (Spiral Wound Gasket with inner & outer ring) là loại gioăng kim loại chịu áp suất cao, được cấu tạo từ dải inox 304, 316, 316L quấn xoắn dạng chữ V xen kẽ lớp đệm graphite hoặc PTFE,...

  • Thiết kế 3 vòng kim loại (1 ngoài – 1 trong và 1 vành làm kín) giúp giữ ổn định cấu trúc làm kín, ngăn biến dạng khi siết mặt bích.

  • Vòng trong và vòng ngoài hạn chế giãn nở, tăng khả năng chịu nhiệt, chịu áp và kháng hóa chất.

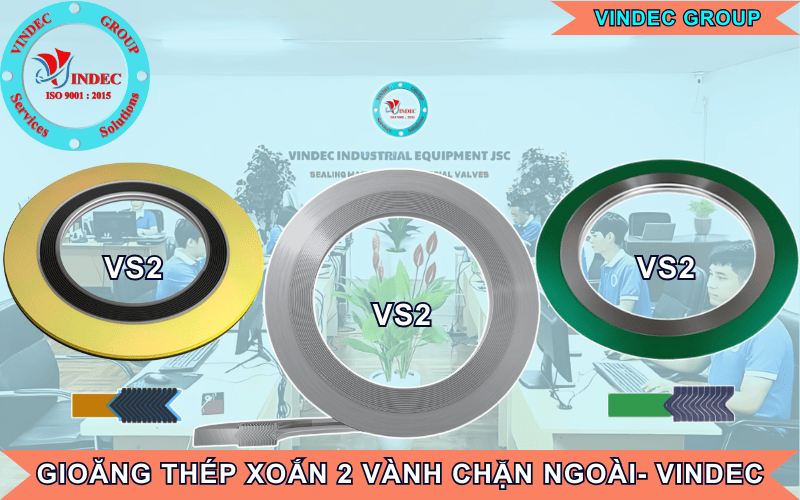

🔹 Gioăng Thép Xoắn 2 Vành Chặn Ngoài

Gioăng thép xoắn 2 vành chặn ngoài (Spiral Wound Gasket with Outer Ring) là loại gioăng kim loại làm kín dạng vòng tròn, được cấu tạo từ dải inox (304, 316, 316L) quấn xoắn cùng lớp đệm graphite hoặc PTFE.

  • Vòng chặn ngoài (Outer Ring) giúp cố định vị trí, ngăn giãn nở và tăng khả năng chịu áp lực, chống rò rỉ giữa hai mặt bích.

  • Phù hợp cho mặt bích Raised Face (RF) và Tongue & Groove (T&G) trong các hệ thống hơi nước, dầu khí, hóa chất, hydrocarbon.

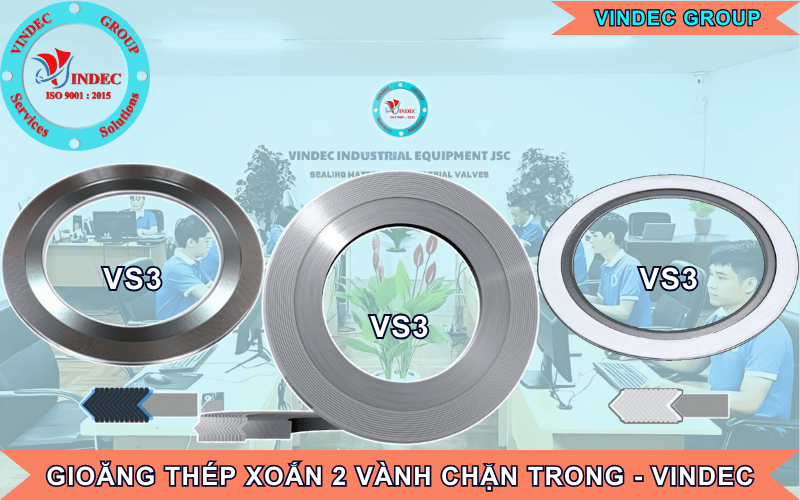

🔹 Gioăng Thép Xoắn 2 Vành Chặn Trong

Gioăng thép xoắn 2 vành chặn trong (Spiral Wound Gasket with Inner Ring) là loại gioăng kim loại làm kín được thiết kế để ngăn co giãn bên trong, giúp duy trì độ ổn định và tăng khả năng chịu áp suất trong hệ thống mặt bích.

  • Vành chặn trong (Inner Ring) giúp bảo vệ lớp xoắn khỏi dòng lưu chất ăn mòn, ngăn biến dạng vào tâm khi siết chặt.

  • Thích hợp cho mặt bích đực – cái (Male–Female Flanges) hoặc hệ thống áp suất – nhiệt độ cao.

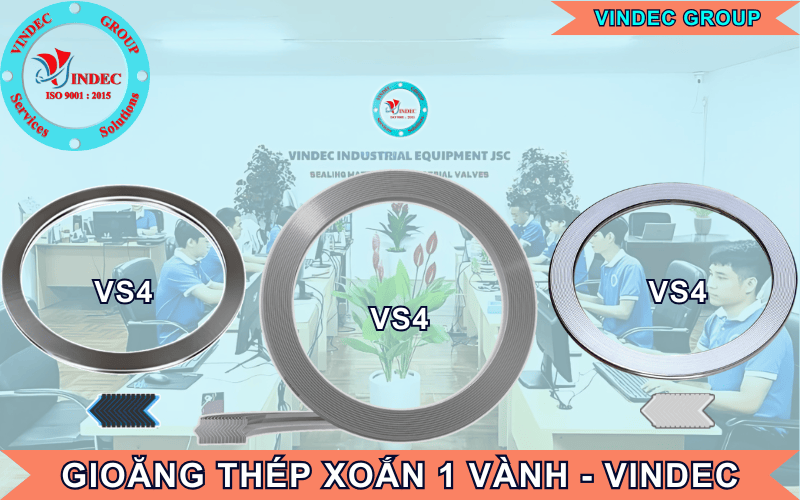

🔹 Gioăng Thép Xoắn 1 Vành

Gioăng thép xoắn 1 vành (Spiral Wound Gasket Basic Type) là dạng gioăng kim loại cơ bản, được tạo thành từ dải thép không gỉ dạng chữ V quấn xoắn xen kẽ chất đệm mềm như graphite, PTFE hoặc ceramic,...

  • Thiết kế hình V hoạt động như lò xo, giúp gioăng đàn hồi tốt, chịu nén cao và giữ độ kín hiệu quả.

  • Phù hợp với môi trường áp suất – nhiệt độ đa dạng, đặc biệt trong hệ thống mặt bích có gờ và rãnh (Tongue & Groove Flanges).

🔹 Gioăng Thép Xoắn Phi Tiêu Chuẩn

Gioăng thép xoắn phi tiêu chuẩn (Non-standard Spiral Wound Gasket) là sản phẩm được gia công theo yêu cầu riêng cho các hệ thống đặc biệt không theo kích thước tiêu chuẩn quốc tế.

  • VINDEC chuyên sản xuất các loại gioăng phi tiêu chuẩn như dạng tăng cứng, elip, hình thoi hoặc theo bản vẽ kỹ thuật.

  • Khách hàng chỉ cần cung cấp bản vẽ, kích thước hoặc mẫu thực tế, VINDEC sẽ gia công chính xác, đảm bảo độ kín và hiệu suất làm việc cao.

SẢN XUẤT GIOĂNG THÉP XOẮN PHI TIÊU CHUẨN

6. ỨNG DỤNG CỦA GIOĂNG THÉP XOẮN

Gioăng thép xoắn (Spiral Wound Gasket) được sử dụng rộng rãi trong nhiều ngành công nghiệp nặng và môi trường khắc nghiệt nhờ khả năng chịu nhiệt, chịu áp và chống rò rỉ vượt trội.

  • Ngành dầu khí – lọc hóa dầu – khí đốt: Làm kín mặt bích, đường ống, van và bình chịu áp, giúp ngăn rò rỉ dầu – khí trong hệ thống áp suất cao.

  • Ngành hóa chất – phân bón – dược phẩm: Chống ăn mòn hóa chất, đảm bảo an toàn cho bồn chứa, thiết bị phản ứng và hệ thống dẫn axit, kiềm.

  • Ngành năng lượng – nhiệt điện – thủy điện: Dùng cho nồi hơi, turbine, bộ trao đổi nhiệt, giúp tiết kiệm năng lượng và tăng tuổi thọ thiết bị.

  • Ngành luyện kim – khai khoáng: Chịu được nhiệt độ cao và môi trường khắc nghiệt, đảm bảo vận hành ổn định cho máy móc, lò nung, ống dẫn khí nóng.

  • Ngành đóng tàu – hàng hải: Làm kín hệ thống dẫn nhiên liệu, nước và khí nén, giúp chống ăn mòn và đảm bảo an toàn cho tàu biển.

  • Công nghiệp cơ khí – chế tạo máy: Sử dụng trong máy nén, bơm, bình áp lực, hệ thống khí nén, đảm bảo vận hành bền bỉ và chống rò rỉ.

  • Ngành nhiệt – khí hóa lỏng: Ứng dụng trong sản xuất nồi hơi, LPG, CNG, giúp duy trì hiệu suất và an toàn vận hành.

  • Ngành dệt – may – giặt là công nghiệp: Làm kín các thiết bị gia nhiệt, máy sấy, hệ thống hơi nước, giúp tăng độ bền và ổn định hoạt động.

7. VINDEC - ĐỊA CHỈ UY TÍN CUNG CẤP GIOĂNG THÉP XOẮN TẠI VIỆT NAM

VINDEC là nhà sản xuất và phân phối gioăng thép xoắn (Spiral Wound Gasket) hàng đầu tại Việt Nam, chuyên cung cấp vật liệu làm kín công nghiệp đạt chuẩn quốc tế cho các ngành dầu khí, hóa chất, nhiệt điện và năng lượng.

  • Chất lượng hàng đầu: Gioăng thép xoắn VINDEC được sản xuất từ inox 304, 316L, graphite, PTFE, mica… đạt tiêu chuẩn ISO 9001:2015, đảm bảo độ bền – kín khít – chịu nhiệt và áp suất cao.

  • Kinh nghiệm 20 năm: VINDEC có đội ngũ kỹ sư chuyên sâu, hiểu rõ yêu cầu kỹ thuật của từng hệ thống, đáp ứng nhanh mọi nhu cầu về gioăng thép xoắn mặt bích, van, đường ống áp lực cao.

  • Đa dạng chủng loại: Cung cấp gioăng thép xoắn có vòng chặn, một vòng, dạng inner – outer ring, dùng cho môi trường hóa chất, khí nén, hơi nước, gas, dầu.

  • Dịch vụ kỹ thuật chuyên nghiệp: Tư vấn chọn vật liệu, gia công theo bản vẽ CAD, hỗ trợ lắp đặt – bảo trì – thay thế cho các dự án công nghiệp lớn.

  • Chứng nhận đầy đủ: Mỗi sản phẩm đều có CO, CQ, QUATEST 1, đảm bảo xuất xứ rõ ràng và chất lượng kiểm định chính xác.

  • Hệ thống sản xuất hiện đại: Sở hữu nhà máy và kho hàng 2.000m² tại Lô A2, Đường CN5, KCN Từ Liêm – Hà Nội, đáp ứng giao hàng toàn quốc trong 24–72h.

  • Giá thành tối ưu – dịch vụ tận tâm: VINDEC luôn mang đến giải pháp làm kín hiệu quả – chi phí hợp lý, giúp doanh nghiệp tiết kiệm vận hành và tăng tuổi thọ thiết bị.

Với phương châm “TỐT HƠN & HƠN NỮA – Better and More”, VINDEC tự hào là đối tác tin cậy của hàng trăm nhà máy trong nước, đồng hành cùng khách hàng trong mọi dự án về gioăng kim loại và vật liệu chịu nhiệt.

8. CÂU HỎI THƯỜNG GẶP VỀ GIOĂNG THÉP XOẮN (FAQ)

  • Gioăng thép xoắn là gì?
    Là gioăng kim loại Spiral Wound Gasket, cấu tạo từ dải inox (304, 316, 321...) quấn xoắn ốc, xen kẽ graphite, PTFE hoặc ceramic, đảm bảo độ kín và chịu nhiệt, áp suất cao.

  • Có những loại gioăng thép xoắn nào?
    Gồm các kiểu: có dạng cơ bản 1 vòng, có dạng vòng chặn trong, vòng chặn ngoài hoặc chặn cả hai, phù hợp tiêu chuẩn mặt bích ANSI, JIS, DIN, BS.

  • Phân loại phổ biến:

    • Gioăng thép xoắn graphite (gioăng chì) – chịu nhiệt, chịu áp tốt.

    • Gioăng thép xoắn phủ PTFE – chống dính, kháng hóa chất.

    • Gioăng thép xoắn phủ ceramic – chịu nhiệt cực cao trong turbine, lò hơi.

    • Gioăng thép xoắn phủ vật liệu không amiang: An toàn sức khỏe, đa dạng.

    • Gioăng thép xoắn phủ ceramic: Chịu nhiệt độ cực cao.

  • Giá gioăng thép xoắn bao nhiêu?
    Giá thay đổi tùy vật liệu inox, lớp đệm và kích thước.
    Liên hệ VINDEC để được báo giá nhanh – chính xác – cạnh tranh nhất.

  • Địa chỉ mua gioăng thép xoắn uy tín ở đâu?
    VINDEC – đơn vị sản xuất, gia công và phân phối gioăng thép xoắn hàng đầu Việt Nam, đạt ISO 9001:2015, QUATEST 1, cung cấp cho nhà máy nhiệt điện, hóa chất, dầu khí, xi măng, đóng tàu...

  • Gioăng thép xoắn có tái sử dụng được không?
    Có thể nếu chưa biến dạng hoặc nứt gãy, tuy nhiên nên thay mới trong môi trường nhiệt – áp cao để đảm bảo an toàn và hiệu quả làm kín tối ưu.

9. KẾT LUẬN VỀ GIOĂNG THÉP XOẮN

  • Gioăng thép xoắn là vật liệu làm kín quan trọng trong các ngành hóa chất, luyện kim, lọc hóa dầu, năng lượng, giúp đảm bảo độ kín, chịu nhiệt và áp suất cao trong môi trường khắc nghiệt.
  • Để đạt hiệu suất và an toàn tối đa, cần chọn đúng loại gioăng thép xoắn phù hợp điều kiện làm việc, đồng thời bảo dưỡng và thay thế định kỳ. VINDEC luôn sẵn sàng hỗ trợ tư vấn và cung cấp sản phẩm chất lượng cao, đạt tiêu chuẩn quốc tế.
