VAN CỬA LÀ GÌ - VAN CỔNG LÀ GÌ - GATE VALVE LÀ GÌ ?

Van Cửa Là Gì hay Van cổng là gì ? còn có tên gọi khác là Van Nước có tên tiếng anh là Gate Valves, đây là một dạng van công nghiệp thuộc nhóm "Sliding Valves" là loại van được sử dụng rộng rãi trong công nghiệp, người ta cũng gọi là van chặn nước 2 chiều...

VAN CỔNG LÀ GÌ



 Bạn Cần Xem: Van Giảm Áp



CẤU TẠO VAN CỬA / VAN CỔNG

Thân van (Body): Làm bằng gang, inox, thép, đồng...

Đĩa van "Disk": Được làm bằng inox

Nắp (Bonnet): Làm bằng gang, inox, thép, đồng...

Tay quay (Hand wheel): Gang, thép...

Tết chèn (Packing): dây tết chèn chì...

Gioăng làm kín (Gasket): Vật liệu Gioăng không amiangCao su NBR, Cao su EPDM

Trục ty van (Stem": làm bằng Inox

Van Cửa / Van cổng : Thuôc Nhóm Sliding

Đĩa van như một cái cổng, được di chuyển thẳng góc qua dòng chất lỏng nhờ trục vít.

Van Cửa có 2 loại là:

Van cửa song song (Parallel gate valves)

Van cửa dạng chêm (Wedge gate valves)

Hai loại: dạng ty chìm ( Trở lực đóng mở van lớn ) và ty nổi.

Các Dạng Kết Nối Van Cổng.

Có hai dạng thông dung đó là van cổng nối ren và van cổng nối bích, ngoài ra còn có kết nối hàn, kết nối lắp kẹp...:

Thường được gọi là van cổng ren hay van cổng bích, Van cổng hàn (Lắp ren tiêu chuẩn BS, NPT…, Mặt bích JIS10K, JIS16K, PN10, PN16, PN25, ANSI 150, ANSI 300, ANSI 600... )

CẤU TẠO VAN CỬA, CẤU TẠO VAN CỔNG

CẤU TẠO VAN CỔNG



 Bạn Cần Xem: Van An Toàn



NGUYÊN LÝ HOẠT ĐỘNG VAN CỬA / VAN CỔNG

NGUYÊN LÝ HOẠT ĐỘNG VAN CỬA, NGUYÊN LÝ HOẠT ĐỘNG VAN CỔNG

MÔ TẢ HOẠT HOẠT ĐỘNG VAN CỬA

Van Cổng Ty Nổi Là Gì ?

Có tên tiếng anh là "Rising Stem Gate Valve" là van được gắn vào cổng và chúng tăng lên và hạ xuống dưới  khi van được vận hành, một cần trục quay quanh thân ren và di chuyển nó. Loại này chỉ thích hợp cho việc lắp đặt trên mặt đất.

Van Cổng Ty Nổi Là Gì ?  Có tên tiếng anh là "Rising Stem Gate Valve" là van được gắn vào cổng và chúng tăng lên và hạ xuống dưới  khi van được vận hành, một cần trục quay quanh thân ren và di chuyển nó. Loại này chỉ thích hợp cho việc lắp đặt trên mặt đấ

HOẠT ĐỘNG VAN CỔNG TY NỔI

Van Cổng Ty Chìm Là Gì ?

Có tên tiếng anh là "Non-Rising Stem Gate Valve" là van được bắt ren vào cổng, và xoay bằng ren tăng lên và hạ xuống bên trong van. Chúng chiếm diện tích không gian nhỏ hơn vì trục ren được giữ trong thân van. Van cổng có ty chìm phù hợp cho cả lắp đặt trên mặt đất lẫn các công trình ngầm.

Van Cổng Ty Chìm Là Gì ? Có tên tiếng anh là "Non-Rising Stem Gate Valve" là van được bắt ren vào cổng, và xoay bằng ren tăng lên và hạ xuống bên trong van. Chúng chiếm diện tích không gian nhỏ hơn vì trục ren được giữ trong thân van. Van cổng có ty chìm phù hợp cho cả lắp đặt trên mặt đất lẫn các công trình ngầm

HOẠT ĐỘNG VAN CỔNG TY CHÌM

- Khi cửa van chuyển động xuống chúng sẽ chặn đứng dòng chảy và tạo nên độ kín giữa nó và hai vòng tiếp xúc. Khi cửa van chuyển động lên xuống sẽ sinh ra lực ma sát giữa cửa van và hai vòng tiếp xúc do đó sẽ gây ra sự mài mòn các phần tiếp xúc này.



 Bạn Cần Xem:  Van Bướm



PHÂN LOẠI VAN CỬA / VAN CỔNG

Các chất liệu thường thấy ở van cổng là: Gang, Inox 304 -316 , Đồng, Thép...

Ngoài ra Van cổng còn chia thành các kích cỡ size khác nhau tùy theo mục đích và yêu cầu của công trình có Van Cổng DN15, DN20, DN32, DN40, DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN250, DN300, DN350, DN400, DN450, DN500, DN600..

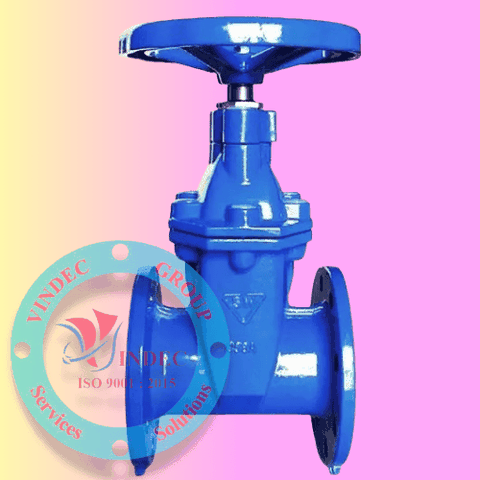

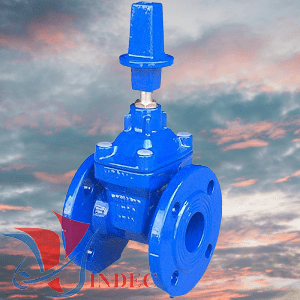

Van Cửa Ty Chìm / Van Cổng Ty Chìm

Van cổng ty chìm là loại van mà khi ta thao tác đóng thì trục ren sẽ không bị lòi ra ngoài. Van cổng ty chìm thường là loại van gate nhỏ

Van Cửa Ty Chìm / Van Cổng Ty Chìm Van cổng ty chìm là loại van mà khi ta thao tác đóng thì trục ren sẽ không bị lòi ra ngoài. Van cổng ty chìm thường là loại van gate nhỏ

Van Cổng Ty Chìm



Van Cửa Ty Nổi / Van Cổng Ty Nổi

Van cổng ty nổi là loại van cổng khi thao tác có thể thấy rõ ty (trục ren) thò ra phía bên trên. Trên thực thế ta ít gặp loại van này hơn so với loại van cổng ty chìm.

Van Cửa Ty Nổi, Van Cổng Ty Nổi Van cổng ty nổi là loại van cổng khi thao tác có thể thấy rõ ty (trục ren) thò ra phía bên trên. Trên thực thế ta ít gặp loại van này hơn so với loại van cổng ty chìm.

Van Cửa Mặt Bích / Van Cổng Mặt Bích

Van cổng mặt bích là chỉ những loại van cổng có kết nối bằng mặt bích. Mặt bích của van cổng thường là loại tiêu chuẩn JIS5K, JIS 10K, JIS 16K, BS PN6-PN10-PN16-PN25-PN40, ANSI, DIN PN6-PN10-PN16-PN25-PN40

Van Cửa Mặt Bích, Van Cổng Mặt Bích Van cổng mặt bích là chỉ những loại van cổng có kết nối bằng mặt bích. Mặt bích của van cổng thường là loại tiêu chuẩn JIS5K, JIS 10K, JIS 16K, BS PN6-PN10-PN16-PN25-PN40, ANSI, DIN PN6-PN10-PN16-PN25-PN40

Van Cửa Ren / Van Cổng Ren

Thông thường Van cửa nối ren là những van có size nhỏ và chịu áp lực thấp, từ size DN10, DN15, DN20, DN25, DN40, DN65, DN80.

Van Cửa Ren, Van Cổng Ren Thông thường Van cửa nối ren là những van có size nhỏ và chịu áp lực thấp, từ size DN10, DN15, DN20, DN25, DN40, DN65, DN80.

Được dùng nhiều trong hệ cấp thoát nước, chất lỏng, hóa chất. xăng dầu... Đặc điểm của loại này là nhỏ gọn phù hợp với không gian lắp lắp nhỏ tiết kiệm diện tích

Van Cửa Đồng / Van Cổng Đồng

Van cổng đồng là loại van có cấu tạo bằng đồng, loại van đồng thường có kích cỡ nhỏ, dưới DN100,Van cổng đồng có độ bền cao.

Van Cửa Đồng, Van Cổng Đồng Van cổng đồng là loại van có cấu tạo bằng đồng, loại van đồng thường có kích cỡ nhỏ, dưới DN100,Van cổng đồng có độ bền cao.

VAN CỬA ĐỒNG

Được dùng nhiều trong hệ cấp thoát nước, chất lỏng, hóa chất. xăng dầu... Đặc điểm của loại này là nhỏ gọn phù hợp với không gian lắp lắp nhỏ tiết kiệm diện tích

Van Cửa Inox / Van Cổng Inox

Van cổng inox cũng là loại van có các kích cỡ nhỏ, Van cổng inox 304, 316 có giá thành cao hơn so với các loại bằng gang. Van này được ứng dụng trong các hệ thống đường ống của ngành sản xuất thực phẩm, vi sinh...

Van Cửa Inox, Van Cổng Inox Van cổng inox cũng là loại van có các kích cỡ nhỏ, Van cổng inox 304, 316 có giá thành cao hơn so với các loại bằng gang. Van này được ứng dụng trong các hệ thống đường ống của ngành sản xuất thực phẩm, vi sinh

Van Cửa Thép / Van Cổng Thép

Van cổng bằng thép dùng thép để chế tạo. Van cổng thép có độ bền cao để đáp ứng đầy đủ, khắt khe cho các công trình, hóa chất dung môi, chất thải có độ ăn mòn cao.

Van Cửa Thép, Van Cổng Thép Van cổng bằng thép dùng thép để chế tạo. Van cổng thép có độ bền cao để đáp ứng đầy đủ, khắt khe cho các công trình, hóa chất dung môi, chất thải có độ ăn mòn cao.

Van Cửa Gang / Van Cổng Gang

Van cổng gang là loại van cổng dùng thông dụng nhất so với các chất liệu khác. Van cổng gang có độ bền cao, giá thành hợp lý. Dễ dàng thay thế và lắp đặt.

Van Cửa Gang, Van Cổng Gang Van cổng gang là loại van cổng dùng thông dụng nhất so với các chất liệu khác. Van cổng gang có độ bền cao, giá thành hợp lý. Dễ dàng thay thế và lắp đặt.

Van Cửa Tín Hiệu Điện / Van Cổng Tín Hiệu Điện

Van cổng tín hiệu điện hay tiếng Anh gọi là van cổng OS&Y. Van này có kèm thêm một bộ phận điện tử để biết được tình trạng đóng mở của van. Van cổng tín hiệu điện thường được ứng dụng nhiều nhất trong các hệ thống PCCC.

Van Cửa Tín Hiệu Điện, Van Cổng Tín Hiệu Điện Van cổng tín hiệu điện hay tiếng Anh gọi là van cổng OS&Y. Van này có kèm thêm một bộ phận điện tử để biết được tình trạng đóng mở của van. Van cổng tín hiệu điện thường được ứng dụng nhiều nhất trong các hệ thống PCCC

Van Cửa UM/FL / Van Cổng UM/FL

Đây là loại van cổng đạt chúng nhận UL/FM. Đây là 2 chứng nhận quan trọng của các thiết bị công nghiệp. Van cổng UL/FM đã phải trải qua các kiểm tra khắt khe trước khi nhận được chứng nhận này. Thường van cổng có UL/FM là loại van cổng tín hiệu điện và được dùng chủ yếu trong hệ thống PCCC.



 Bạn Cần Xem: Lọc Y



ƯU ĐIỂM VAN CỔNG CHẶN NƯỚC 2 CHIỀU

Van cổng có thiết kế hiện đại, dễ tháo lắp, dễ bảo trì

Thân van được thiết kế chuẩn tránh bị kẹt

Trong và ngoài van được phủ lớp Epoxy tránh sự ăn mòn từ bên ngoài môi trường
Lá van được bọc cao su cao cấp đáp ứng các tiêu chuẩn an toàn cho nước uống.
Van Cổng có ưu điểm hơn van Cầu là dòng chảy có khả năng điền đầy đường kính ống,và dòng chất lỏng chảy thẳng. Do đó hiệu suất sử dụng van là rất lớn.



 Bạn Cần Xem: Bẫy Hơi Phao



LỰA CHỌN CỠ VAN CỔNG VỚI ĐƯỜNG ỐNG

Van cổng DN10 - 3/8" (10mm/ 10A) đường ống phi 17 mm

Van cổng DN15 1/2" (15mm/ 15A) đường ống phi 21 mm

Van cổng DN20 - 3/4" (20mm/ 20A) đường ống phi 27mm

Van cổng DN25 - 1" (25mm/ 25A) đường ống phi 34 mm

Van cổng DN32 - 1.1/4" (32mm/ 32A) đường ống phi 42  mm

Van cổng DN40 - 1.1/2" (40mm/ 40A) đường ống phi 49 mm

Van cổng DN50 - 2" (50mm/ 50A) đường ống phi 60 mm

Van cổng DN65 - 2.1/2" (50mm/ 50A) đường ống phi 76 mm

Van cổng DN80 - 3" (80mm/80A) đường ống phi 90 mm

Van cổng DN100 -4" (100mm/100A) đường ống phi 114 mm

Van cổng DN125 - 5" (125mm/125A) đường ống phi 140 mm

Van cổng DN150 - 6" (150mm/150A) đường ống phi 168 mm

Van cổng DN200 - 8" (200mm/200A) đường ống phi 220 mm

Van cổng DN250 - 10" (250mm/250A) đường ống phi 273 mm

Van cổng DN300 - 12" (300mm/300A) đường ống phi 323 mm

Van cổng DN350 -14" (350mm/350A) đường ống phi 355 mm

Van cổng DN400 -16" (400mm/400A) đường ống phi 406 mm



ỨNG DỤNG VAN CỬA / VAN CỔNG

Ngành công nghiệp dầu khí, Ngành công nghiệp dược phẩm, Ngành công nghiệp sản xuất, Ngành công nghiệp Ô tô, Ngành công nghiệp hàng hải. Nhà máy điện, Xử  lý nước thải, cấp thoát nước, thủy điện, nhiệt điện, Khai khoáng, và các ứng  dụng ngoài khơi

Van cổng được gọi là Van dao, van trượt, van cửa hay van chuyển động tuyến tính.

Van cổng có thể được sử dụng cho một số lượng lớn các chất lỏng. Van cổng phù hợp với điều kiện làm việc sau:

Nước uống, nước thải, Xăng dầu, Hóa chất và chất lỏng trung tính: nhiệt độ từ -20 đến +120 ° C, tốc độ dòng chảy tối đa 5m / s và áp suất chênh lệch 16 bar.

Dạng Khí: nhiệt độ từ -20 đến +120 ° C, tốc độ dòng chảy tối đa 20 m / s và áp suất chênh lệch 16 bar.
