Giới Thiệu Van Bướm Điều Khiển Tuyến Tính
Van Bướm Điều Khiển Tuyến Tính Là Gì?
Van bướm điều khiển tuyến tính (Modulating Butterfly Valve) là dòng van tự động sử dụng bộ truyền động điện hoặc khí nén kết hợp bộ định vị (Positioner) để điều khiển góc mở của đĩa van theo tín hiệu 4–20mA, 0–10V hoặc 1–5V. Van cho phép điều tiết lưu lượng liên tục, giúp kiểm soát chính xác lưu lượng, áp suất hoặc nhiệt độ trong hệ thống.
Tên gọi khác: Van bướm tuyến tính, van bướm điều khiển tỷ lệ, van bướm modulating, Modulating Butterfly Valve, van bướm điều khiển analog, van bướm điều khiển PID.
Điểm Mạnh Nổi Bật
- Điều tiết lưu lượng chính xác.
- Điều khiển theo tín hiệu Analog 4–20mA hoặc 0–10V.
- Tích hợp PLC, SCADA, DCS và BMS.
- Độ ổn định và độ lặp lại cao.
- Phù hợp hệ thống tự động hóa.
Thông Số Kỹ Thuật Chung
| Hạng mục |
Thông số điển hình |
| Kích thước |
DN40 – DN600 |
| Thân van |
Gang, inox 304/316, nhựa PVC/UPVC |
| Đĩa van |
Gang, inox 304/316, nhựa |
| Gioăng làm kín |
Gioăng EPDM, PTFE, NBR, Viton |
| Kiểu kết nối |
Wafer, Lug, Mặt bích |
| Điều khiển |
Điện hoặc khí nén tuyến tính |
| Tín hiệu điều khiển |
4–20mA, 0–10V, 1–5V |
| Tín hiệu phản hồi |
4–20mA |
| Áp suất làm việc |
PN10, PN16, ANSI Class 150 |
| Nhiệt độ làm việc |
-10°C đến 200°C (tùy vật liệu) |
| Tiêu chuẩn |
JIS, DIN, ANSI, ISO 5211 |
Lưu ý: Thông số kỹ thuật thay đổi theo từng model và nhà sản xuất.
Đặc Tính Nổi Bật
- Điều chỉnh góc mở liên tục theo tín hiệu điều khiển.
- Kiểm soát lưu lượng với độ chính xác cao.
- Phản hồi nhanh, vận hành ổn định.
- Giảm dao động áp suất trong hệ thống.
- Dễ tích hợp với hệ thống điều khiển tự động.
- Độ kín cao, tuổi thọ lớn và ít bảo trì.
Cấu Tạo Van Bướm Điều Khiển Tuyến Tính
Thành Phần Chính
- Thân van.
- Đĩa van.
- Ty van.
- Gioăng làm kín.
- Bộ truyền động điện hoặc khí nén.
- Bộ định vị (Positioner).
- Bộ hiển thị và phản hồi tín hiệu.
Nguyên Lý Hoạt Động
Bộ điều khiển nhận tín hiệu 4–20mA hoặc 0–10V từ PLC, DCS hoặc BMS, sau đó điều chỉnh góc mở của đĩa van theo tỷ lệ tương ứng để kiểm soát lưu lượng chính xác theo yêu cầu.
Phân Loại Van Bướm Điều Khiển Tuyến Tính
Theo Bộ Truyền Động
- Van bướm điều khiển điện tuyến tính.
- Van bướm điều khiển khí nén tuyến tính.
Theo Vật Liệu

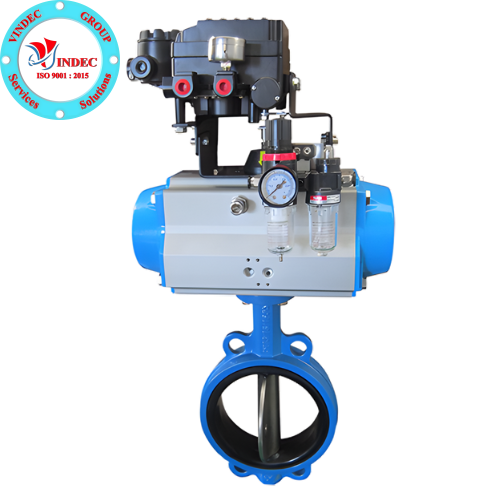

- Van bướm tuyến tính thân gang.

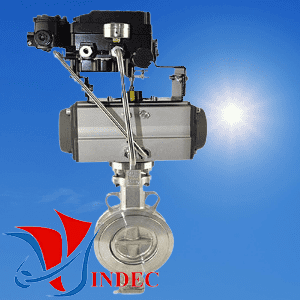

- Van bướm tuyến tính inox 304/316.
- Van bướm tuyến tính nhựa PVC, UPVC, CPVC, PVDF.
Theo Kiểu Kết Nối
Ứng Dụng Của Van Bướm Điều Khiển Tuyến Tính
- Hệ thống xử lý nước và nước thải.
- Nhà máy hóa chất.
- Hệ thống HVAC và Chiller.
- Nhà máy thực phẩm và đồ uống.
- Nhà máy dược phẩm.
- Nhà máy giấy và dệt nhuộm.
- Hệ thống hơi và khí nén.
- Dây chuyền sản xuất tự động.
Hướng Dẫn Lựa Chọn Van Bướm Điều Khiển Tuyến Tính
- Chọn đúng kích thước DN.
- Lựa chọn bộ truyền động điện hoặc khí nén.
- Kiểm tra tín hiệu điều khiển của hệ thống.
- Chọn vật liệu thân van và gioăng theo môi chất.
- Lựa chọn tiêu chuẩn kết nối phù hợp.
Bảo Trì Và Lắp Đặt
- Lắp đúng chiều dòng chảy.
- Hiệu chuẩn Positioner sau khi lắp đặt.
- Kiểm tra định kỳ tín hiệu phản hồi.
- Bảo dưỡng bộ truyền động và gioăng làm kín.
- Không vận hành vượt áp suất và nhiệt độ thiết kế.
Báo Giá Van Bướm Điều Khiển Tuyến Tính
Các Yếu Tố Ảnh Hưởng Giá
- Kích thước DN.
- Vật liệu thân van.
- Bộ truyền động.
- Bộ định vị tuyến tính.
- Tín hiệu điều khiển.
- Thương hiệu và xuất xứ.
Nhận Báo Giá Nhanh
Để nhận báo giá chính xác, vui lòng cung cấp:
- Kích thước DN.
- Môi chất sử dụng.
- Áp suất và nhiệt độ làm việc.
- Tín hiệu điều khiển (4–20mA, 0–10V...).
- Kiểu kết nối và số lượng.
FAQ – Câu Hỏi Thường Gặp
Van bướm điều khiển tuyến tính dùng để làm gì?
Dùng để điều chỉnh lưu lượng, áp suất hoặc nhiệt độ theo tín hiệu điều khiển liên tục trong hệ thống tự động hóa.
Van tuyến tính khác van ON/OFF như thế nào?
Van ON/OFF chỉ đóng hoặc mở hoàn toàn; van tuyến tính có thể mở theo nhiều góc khác nhau để điều tiết lưu lượng chính xác.
Van bướm điều khiển tuyến tính sử dụng tín hiệu gì?
Phổ biến là 4–20mA, 0–10V hoặc 1–5V, tùy bộ điều khiển và bộ truyền động.
Khi nào nên sử dụng van tuyến tính?
Khi hệ thống yêu cầu kiểm soát chính xác lưu lượng, áp suất hoặc nhiệt độ và tích hợp với PLC, DCS hoặc SCADA.
VINDEC – Địa Chỉ Mua Van Bướm Điều Khiển Tuyến Tính Uy Tín
Tại VINDEC, khách hàng được:
- Cung cấp van bướm điều khiển tuyến tính chính hãng.
- Đầy đủ CO-CQ và tài liệu kỹ thuật.
- Đa dạng vật liệu gang, inox và nhựa.
- Nhiều lựa chọn actuator điện, khí nén và Positioner.
- Giá cạnh tranh, hàng sẵn kho.
- Tư vấn kỹ thuật và giao hàng nhanh toàn quốc.
Ngoài van bướm điều khiển tuyến tính ra thì công ty VINDEC chúng tôi còn cung cấp các loại van bướm khác như: Van bướm nhựa, van bướm gang, van bướm nhôm, van bướm inox, van bướm điều khiển khí nén, van bướm điều khiển khí nén, van bướm Lug, van bướm wafer, van bướm mặt bích... Quý khách có nhu cầu về các loại van bướm, xin hãy liên hệ với chúng tôi để được báo giá và tư vấn kỹ thuật tốt nhất.
Kết Luận
Van bướm điều khiển tuyến tính là giải pháp tối ưu cho các hệ thống tự động hóa yêu cầu điều khiển lưu lượng chính xác. Với khả năng nhận tín hiệu Analog, phản hồi nhanh và vận hành ổn định, sản phẩm được ứng dụng rộng rãi trong xử lý nước, HVAC, hóa chất, thực phẩm, dược phẩm và nhiều ngành công nghiệp hiện đại.
