Gioăng đệm kim loại - Giải pháp làm kín hiệu quả

Việc lựa chọn gioăng đệm kim loại phù hợp đóng vai trò then chốt trong việc đảm bảo độ kín, tính an toàn và tuổi thọ cho các hệ thống công nghiệp, đặc biệt là trong môi trường vận hành chịu nhiệt độ cao và áp suất lớn. Một giải pháp làm kín chính xác không chỉ ngăn ngừa rủi ro rò rỉ mà còn giúp tối ưu hóa chi phí bảo trì. Hãy cùng tìm hiểu chi tiết về cấu tạo, đặc tính và các loại vòng đệm kim loại phổ biến hiện nay.

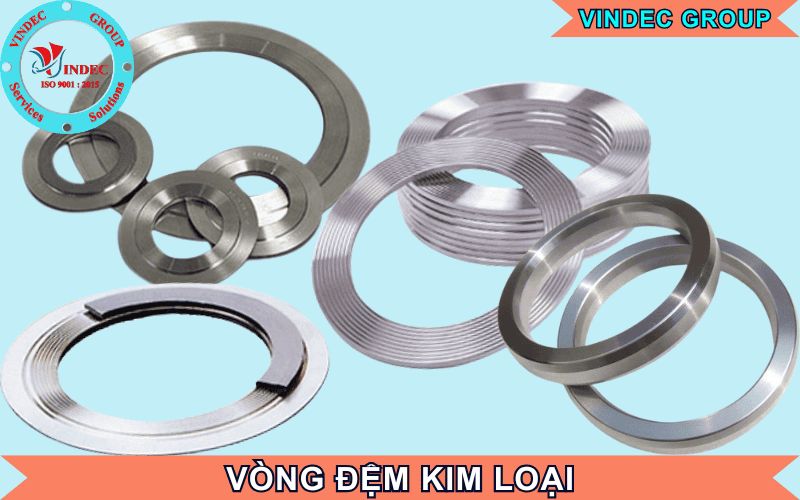

1. GIOĂNG ĐỆM KIM LOẠI LÀ GÌ?

Gioăng đệm kim loại (gioăng kim loại, vòng đệm kim loại) được chế tạo từ kim loại hoặc hợp kim như thép không gỉ, thép carbon, Monel, Inconel… Sản phẩm có khả năng chịu tải lớn, chịu nhiệt và áp suất cao, đồng thời duy trì độ đàn hồi ổn định trong điều kiện làm việc khắc nghiệt.

Cấu tạo gioăng thường gồm lõi kim loại cứng chịu lực chính, có thể kết hợp với vật liệu làm kín mềm như graphite hoặc PTFE. Sự kết hợp này giúp bù lấp khuyết tật bề mặt mặt bích, tạo lớp làm kín hiệu quả và hạn chế rò rỉ lưu chất.

2. ĐẶC TÍNH CỦA VÒNG ĐỆM KIM LOẠI

Gioăng đệm kim loại được xem là giải pháp làm kín tiêu chuẩn trong các hệ thống công nghiệp nặng nhờ khả năng làm việc ổn định trong điều kiện khắc nghiệt. Dưới đây là những đặc tính kỹ thuật quan trọng nhất:

• Chịu nhiệt độ cực cao, làm việc ổn định từ -200°C đến trên 1000°C.

• Chịu áp suất lớn, chống thổi bay gioăng khi hệ thống tăng áp đột ngột.

• Độ bền cơ học cao, không chảy dẻo, duy trì lực siết lâu dài.

• Có khả năng đàn hồi phục hồi, thích hợp hệ thống rung động và giãn nở nhiệt.

• Kháng hóa chất mạnh, chống ăn mòn axit, kiềm, dung môi và nước biển.

• Đảm bảo an toàn chống cháy cho hệ thống dầu khí và hóa chất.

• Bù lấp tốt khuyết tật bề mặt mặt bích, tăng hiệu quả làm kín tuyệt đối.

3. CÁC LOẠI GIOĂNG ĐỆM KIM LOẠI PHỔ BIẾN

​​Gioăng đệm làm kín được phân thành hai nhóm chính theo cấu tạo vật liệu gồm gioăng kim loại nguyên khối và gioăng đệm bán kim loại. Mỗi nhóm có đặc tính kỹ thuật và phạm vi ứng dụng riêng. VINDEC tổng hợp lại 12 loại gioăng đệm kim loại phổ biến, được sử dụng rộng rãi trong các hệ thống làm việc khác nhau.

🔸Gioăng đệm kim loại (Metallic Gasket)

• Gioăng đồng (Copper Gasket): Gioăng đồng làm từ đồng nguyên chất hoặc hợp kim đồng, có độ dẻo cao và dẫn nhiệt tốt, thường được sử dụng cho động cơ, máy nén khí và hệ thống ống dẫn dầu.

• BX Ring Joint Gasket (Gioăng nhẫn kiểu BX): Là gioăng kim loại nguyên khối, tự làm kín bằng áp suất, chịu được áp suất rất cao, chuyên dùng trong đầu giếng và hệ thống khai thác dầu khí.

• RX Ring Joint Gasket (Gioăng nhẫn kiểu RX): Gioăng RX có khả năng tăng độ kín khi áp suất tăng, chịu rung động tốt, phù hợp cho các thiết bị khoan và hệ thống dầu khí theo tiêu chuẩn API.

• R Oval Ring Joint Gasket (Gioăng nhẫn kiểu R - Hình bầu dục): Gioăng R Oval tiếp xúc dạng đường, dễ thích nghi với mặt bích cũ hoặc mòn nhẹ, được ứng dụng trong đường ống dẫn dầu và hóa chất áp suất cao.

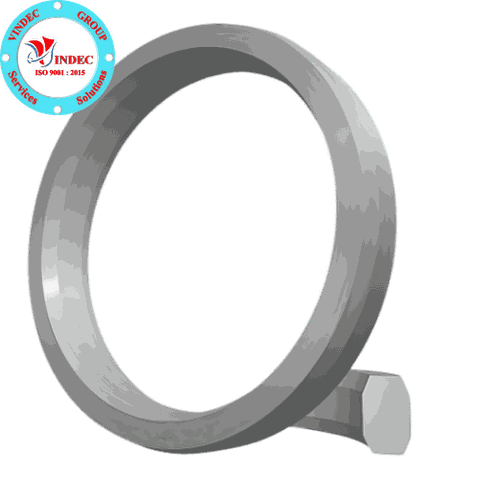

• R Octagonal Ring Joint Gasket (Gioăng nhẫn kiểu R - Hình bát giác): Gioăng R Octagonal tiếp xúc bề mặt phẳng, cho độ kín và ổn định cao, sử dụng phổ biến trong mặt bích RTJ theo tiêu chuẩn ASME và API.

🔸Gioăng đệm bán kim loại (Semi-Metallic Gasket)

• Corrugated Gaskets (Gioăng kim loại dạng sóng): Gioăng dạng sóng có độ đàn hồi cao, lực siết thấp, thích hợp cho hệ thống khí, hơi nước và đường ống áp suất thấp đến trung bình.

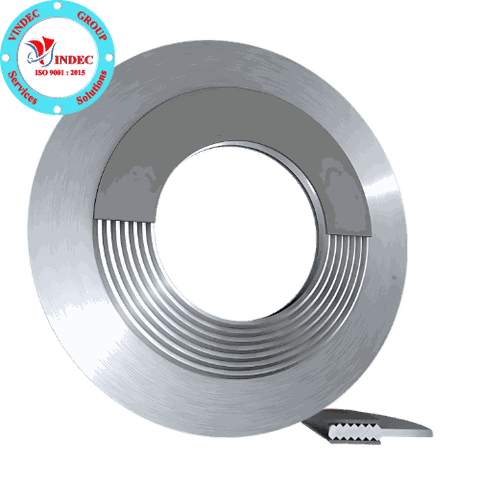

• Kammprofile Gasket (Gioăng răng lược): Gioăng Kammprofile có lõi kim loại rãnh răng lược phủ vật liệu mềm, đảm bảo độ kín cao và phục hồi tốt, thường dùng cho bộ trao đổi nhiệt và bình áp lực.

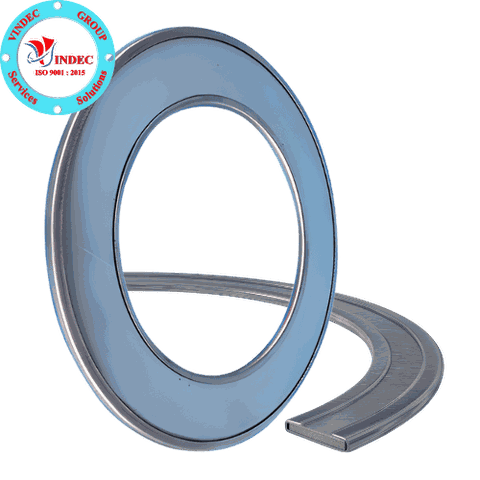

• Metal Jacketed Gasket (Gioăng vỏ bọc kim loại): Gioăng vỏ bọc kim loại có kết cấu chắc chắn, chịu nhiệt tốt, được ứng dụng trong nồi hơi, nắp máy và thiết bị công nghiệp nặng.

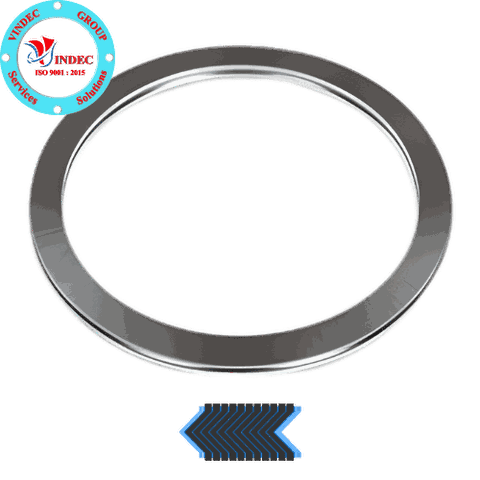

• Gioăng thép xoắn 1 vành: Gioăng thép xoắn 1 vành tập trung vào độ đàn hồi và khả năng bù lấp bề mặt, phù hợp cho mặt bích có rãnh như Tongue & Groove.

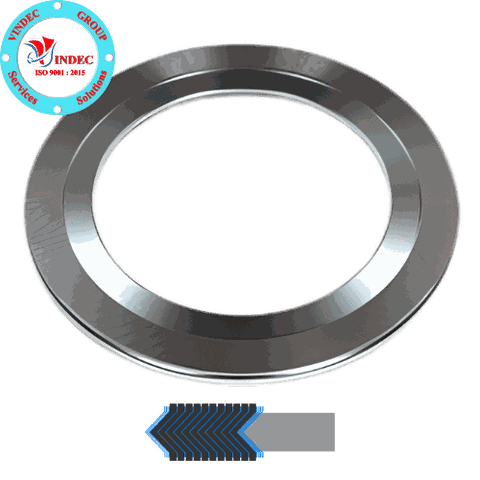

• Gioăng thép xoắn 2 vành chặn trong: Gioăng thép xoắn 2 vành chặn trong giúp bảo vệ vành xoắn khỏi xói mòn, thường dùng cho hệ thống áp suất cao hoặc dòng chảy rối.

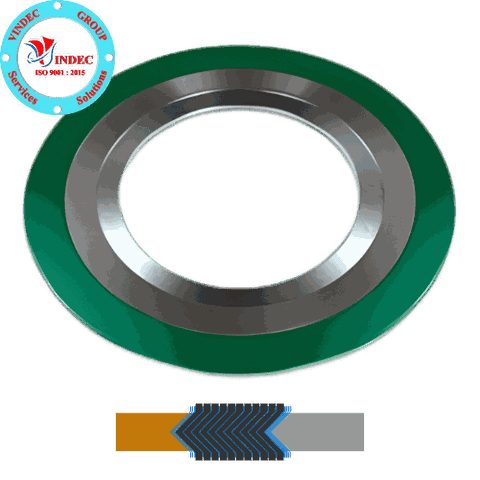

• Gioăng thép xoắn 3 vành: Gioăng thép xoắn 3 vành là cấu hình an toàn nhất, chịu nhiệt và áp cao, được VINDEC ứng dụng cho các hệ thống quan trọng trong lọc hóa dầu, nhiệt điện.

4. ƯU NHƯỢC ĐIỂM CỦA GIOĂNG ĐỆM KIM LOẠI

Gioăng đệm kim loại có những điểm mạnh và hạn chế riêng. Hiểu rõ hai mặt này sẽ giúp người vận hành và chọn đúng loại gioăng, đảm bảo hệ thống hoạt động an toàn và ổn định lâu dài.

🔸Ưu điểm của gioăng đệm kim loại

• Chịu nhiệt và áp suất rất cao: Đây là ưu điểm lớn nhất. Gioăng kim loại có thể làm việc trong môi trường nhiệt độ cực cao hoặc áp suất lớn mà các loại gioăng cao su hay không amiăng không đáp ứng được.

• Độ bền cao, ít bị xuống cấp: Nhờ làm từ thép không gỉ hoặc hợp kim đặc biệt, gioăng kim loại không bị mục, giòn hay biến chất sau thời gian dài sử dụng.

• Làm kín ổn định trong điều kiện khắc nghiệt: Một số loại như gioăng thép xoắn vẫn giữ được độ kín tốt khi hệ thống rung động hoặc nhiệt độ thay đổi liên tục.

• Chống ăn mòn hóa chất tốt: Tùy vật liệu, gioăng kim loại có thể sử dụng an toàn trong môi trường axit, kiềm hoặc hóa chất công nghiệp.

• An toàn trong môi trường dễ cháy nổ: Kim loại không cháy, nên gioăng kim loại thường được dùng cho các hệ thống dầu khí, hơi nóng và khí gas.

🔸Nhược điểm cần lưu ý

• Giá thành cao hơn: So với gioăng phi kim, gioăng kim loại có chi phí đầu tư ban đầu lớn hơn do vật liệu và kỹ thuật sản xuất phức tạp.

• Yêu cầu kỹ thuật lắp đặt cao: Cần lực siết bu lông lớn và đều, thường phải dùng cờ lê lực để đảm bảo gioăng làm kín đúng cách.

• Đòi hỏi bề mặt mặt bích chính xác: Mặt bích phải phẳng, sạch và không trầy xước; nếu không, nguy cơ rò rỉ rất dễ xảy ra.

• Khó tái sử dụng: Sau khi siết chặt, gioăng thường bị biến dạng nên không nên dùng lại cho lần lắp đặt tiếp theo.

• Trọng lượng nặng: Với các gioăng kích thước lớn, việc vận chuyển và lắp đặt sẽ tốn nhiều công hơn.

5. ỨNG DỤNG CỦA VÒNG ĐỆM KIM LOẠI

Gioăng đệm kim loại được sử dụng rộng rãi trong các hệ thống công nghiệp nhờ khả năng chịu nhiệt cao, chịu áp suất lớn và độ bền vượt trội. Tùy theo điều kiện vận hành, sản phẩm được ứng dụng hiệu quả trong nhiều lĩnh vực trọng điểm như:

🔸Ngành dầu khí

Trong ngành dầu khí, gioăng đệm kim loại (đặc biệt là dòng gioăng nhẫn RTJ) được dùng để làm kín đầu giếng, mặt bích đường ống dẫn dầu thô và khí tự nhiên, hệ thống xử lý và vận chuyển lưu chất áp suất cao. Nhờ khả năng chống rò rỉ tuyệt đối và chịu được các điều kiện khắc nghiệt ngoài khơi hay trong lòng đất, gioăng kim loại giúp đảm bảo an toàn, phòng chống cháy nổ và ổn định cho toàn bộ hệ thống khai thác.

🔸Ngành nhiệt điện, Thuỷ địện

Trong các nhà máy điện, gioăng kim loại là thành phần then chốt trong hệ thống nồi hơi, tuabin và các đường ống dẫn hơi nước áp lực cao. Đặc tính chịu nhiệt của gioăng thép xoắn giúp hệ thống vận hành ổn định dưới tác động của hơi quá nhiệt và các chu kỳ biến thiên nhiệt độ liên tục mà không gây ra hiện tượng mỏi hay mất độ đàn hồi.

🔸Ngành hoá chất

Đặc trưng của ngành hóa chất là môi trường ăn mòn cực mạnh và yêu cầu an toàn môi trường khắt khe. Các dòng gioăng kim loại chế tạo từ vật liệu đặc biệt như Inox 316L... được ứng dụng trong các tháp chưng cất, bồn chứa và hệ thống phản ứng. Chúng giúp ngăn chặn sự rò rỉ của các hóa chất độc hại, axit và dung môi ra môi trường bên ngoài, bảo vệ thiết bị khỏi sự ăn mòn hóa học.

🔸Ngành xi măng, Luyện kim, Khai thác dầu mỏ

Các nhà máy xi măng và xưởng luyện kim, gioăng kim loại được sử dụng trong hệ thống xử lý khí thải, lò đốt và các thiết bị chịu nhiệt độ cực cao. Trong khai thác dầu mỏ, sản phẩm đáp ứng tốt các thiết bị chịu mài mòn và áp suất lớn tại các trạm bơm, giúp duy trì hiệu suất vận hành lâu dài, cả trong môi trường nhiều bụi bẩn và tạp chất.

🔸Ngành đóng tàu, Lọc hoá dầu

• Lọc hóa dầu: Tại các nhà máy lọc dầu, gioăng kim loại xuất hiện dày đặc trong các tháp tách phân đoạn, cụm van điều tiết và hệ thống trao đổi nhiệt. Đây là những vị trí yêu cầu độ kín khít tuyệt đối để đảm bảo quy trình tinh luyện diễn ra an toàn.

• Đóng tàu: Trong ngành hàng hải, gioăng được dùng cho hệ thống ống dẫn nhiên liệu, hệ thống làm mát máy chính và các thiết bị trên boong tàu. Khả năng chống chịu nước biển và sự rung động mạnh của động cơ tàu thủy khiến gioăng đệm kim loại trở thành lựa chọn hàng đầu cho đơn vị đóng mới tàu biển.

6. LƯU Ý KHI LẮP ĐẶT VÀ BẢO QUẢN GIOĂNG ĐỆM KIM LOẠI

Để gioăng đệm kim loại phát huy tối đa khả năng làm kín và đảm bảo an toàn vận hành lâu dài, việc lắp đặt và bảo quản đúng kỹ thuật là yếu tố bắt buộc trong mọi hệ thống công nghiệp.

• Bề mặt mặt bích phải sạch tuyệt đối, không gỉ sét, dầu mỡ hay vết xước sâu.

• Gioăng phải được đặt đúng tâm mặt bích, tránh lệch áp gây rò rỉ.

• Luôn sử dụng cờ lê lực và siết bu lông theo sơ đồ đối xứng, tăng lực từ từ.

• Tuyệt đối không tái sử dụng gioăng đã qua lắp đặt.

• Bảo quản gioăng nơi khô ráo, giữ nguyên bao bì cho đến khi sử dụng.

• Với gioăng nhẫn, tránh va đập vì chỉ một vết móp nhỏ cũng làm mất khả năng làm kín.

7. VINDEC - ĐỊA CHỈ UY TÍN BÁN GIOĂNG VÒNG ĐỆM KIM LOẠI

Với hơn 20 năm kinh nghiệm trong lĩnh vực vật liệu làm kín công nghiệp, VINDEC là đơn vị uy tín chuyên cung cấp và gia công gioăng vòng đệm kim loại đạt chuẩn quốc tế. Sản phẩm đáp ứng tốt các hệ thống làm việc trong điều kiện nhiệt độ cao, áp suất lớn, đảm bảo độ kín và an toàn vận hành lâu dài cho công trình công nghiệp.

• Nguồn hàng ổn định, giao nhanh: Kho hàng và xưởng sản xuất hơn 2.000m² tại Hà Nội, sẵn sàng đáp ứng đơn hàng số lượng lớn.

• Chất lượng đảm bảo: Sản phẩm chính hãng, đầy đủ C/O - C/Q, quản lý chất lượng theo ISO 9001:2015.

• Tư vấn đúng kỹ thuật: Đội ngũ kỹ sư giàu kinh nghiệm hỗ trợ lựa chọn loại gioăng phù hợp nhất với từng điều kiện làm việc thực tế.

• Giá cả hợp lý, mức giá cạnh tranh, nhiều chính sách ưu đãi cho đại lý và dự án lớn.

VINDEC không chỉ cung cấp gioăng đệm kim loại đạt chuẩn kỹ thuật, mà còn mang đến giải pháp làm kín phù hợp cho từng điều kiện vận hành. Đồng hành cùng khách hàng trong việc đảm bảo độ kín tối ưu, vận hành an toàn và nâng cao tuổi thọ cho mọi hệ thống công nghiệp.
