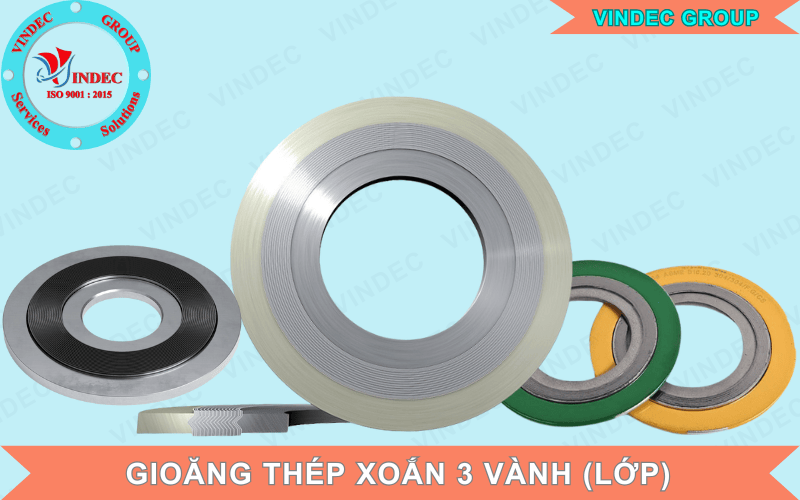

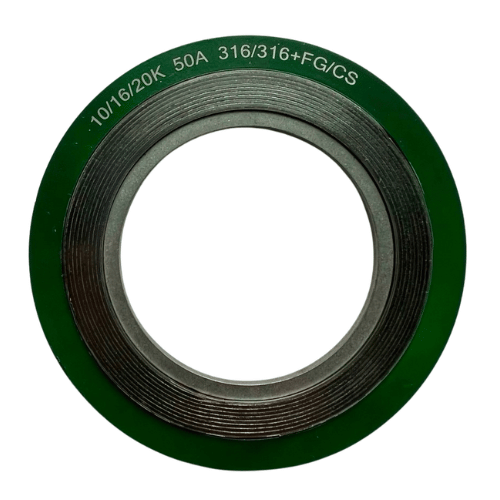

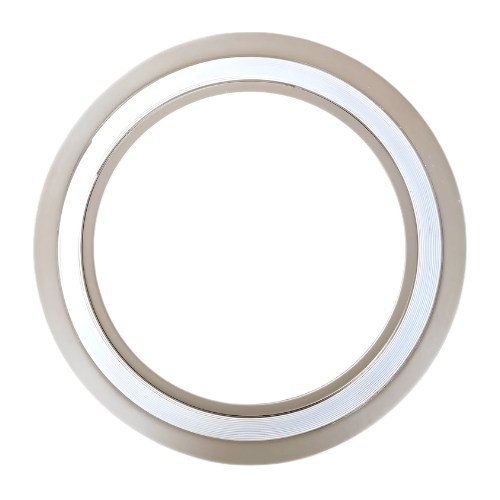

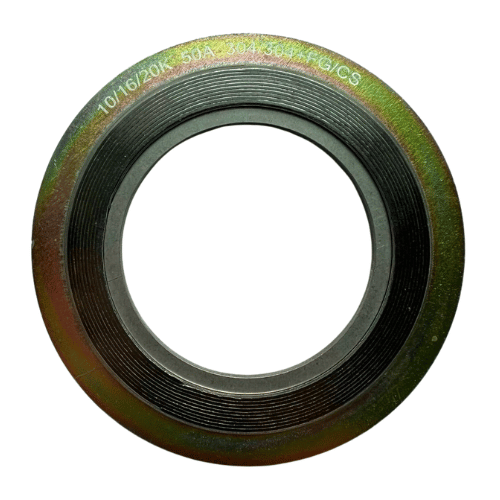

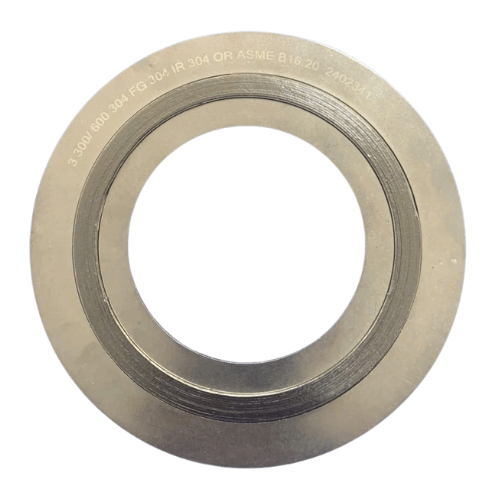

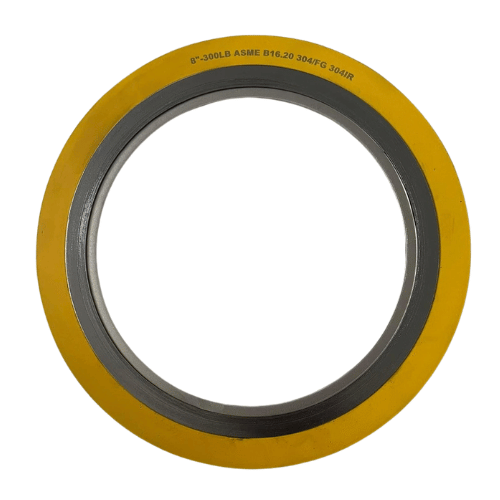

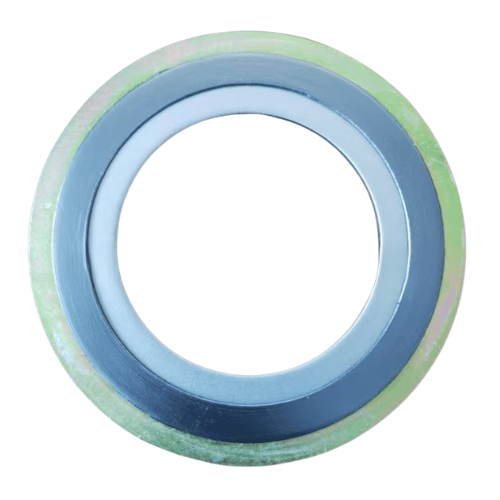

Gioăng Thép Xoắn 3 Vành

Gioăng thép xoắn 3 vành (Spiral wound gasket with inner ring and outer ring) là gì? Nó còn gọi là ron chì 3 lớp được làm từ dải thép có hình dạng chữ "V" hoặc "W" kết hợp với chất độn điền đầy làm kín mềm dẻo là chì graphite, PTFE, ceramic,... và có vòng chặn bên trong và bên ngoài bằng thép, gioăng này sử dụng cho mặt bích có gờ hoặc phẳng (Raised face or flat face flanges.).
VINDEC là đơn vị chuyên sản xuất gia công gioăng thép xoắn tại Việt nam với đầy đủ tiêu chuẩn quốc tế, hàng chất lượng cao, giá cả cạnh tranh nhất tại Việt nam.

Tên gọi khác: Gioăng chì thép xoắn 3 vành, gioăng kim loại xoắn ốc 3 vành, ron chì inox 3 lớp, gioăng 3 lớp...

Thông Số Kỹ Thuật Gioăng Thép Xoắn 3 Vành

Vật liệu cấu thành

Vòng xoắn: 304(L), 316(L), 321, 31803, Hastelloy, Monel
Chất điền đầy : Graphite, PTFE, CNAF, Ceramic
Vòng trong và ngoài : CS, 304(L), 316(L), 321, 31803, Hastelloy, Monel.

Nhiệt độ & áp lực

Graphite filler: 550 độ C
PTFE filler: 260 độ C
Compressed non asbestos fiber filler: 300 độ 0C
Ceramic filler: 1100 độ 0C
Áp lực lớn nhất: 250 Bar
Chứng chỉ xuất xưởng, chứng chỉ không amiang - SGS
ISO 9001 : 2015, QUATEST-1

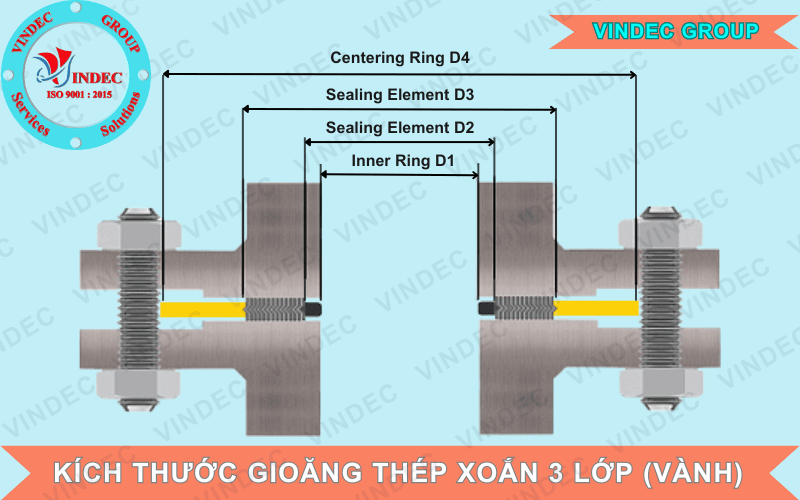

Kích thước tiêu chuẩn

Dày: 3.2, 4.5, 6.4 mm
Tiêu chuẩn: ANSI, JIS, DIN, Dạng phi tiêu chuẩn (Theo yêu cầu)
Size: DN15, DN20, DN25, DN32, DN40, DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN250,...

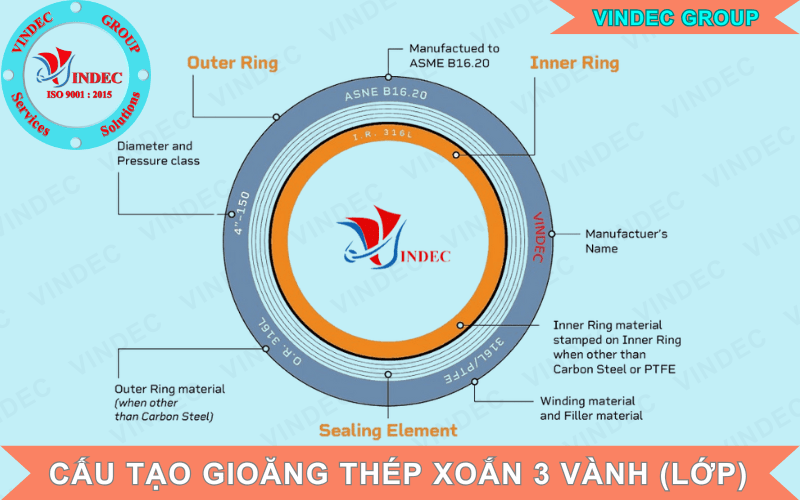

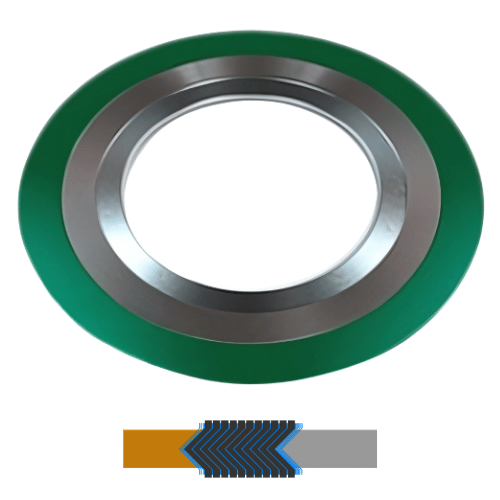

Cấu Tạo Gioăng Thép Xoắn 3 Vành

Cấu tạo gồm có các bộ phận cấu thành như sau:

Vành trong (Inner ring)

Vành trong được làm bằng inox 304, 316,... Nó có tác dụng như bộ bộ phận tăng cứng để cho vòng thép xoắn ốc bám vào để tăng cường độ cứng vũng.

Vành làm kín

Vành làm kin gồm các dải inox (inox 304, 316,...) được cuốn hình xoắn ốc và đan xen cùng lớp độn điền đầy làm kín (chì graphie, mica, PTFE, Ceramic hoặc non-asbestos)

Vành ngoài cùng (Outer ring)

Đây là vành chặn ngoài của vành làm kín, nó giúp cho phần làm không bị tràn ra ngoài khi chịu áp lực cao cũng như tăng độ cứng vững cho lớp làm kín này.

Khả Năng Sản Xuất Gia Công Của VINDEC

VINDEC chuyên sản xuất và gia công gioăng thép xoắn 3 vành theo các tiêu chuẩn DIN/BS, ANSI/ASME và JIS, đáp ứng mọi yêu cầu kỹ thuật và kích thước từ DN10 – DN500 hoặc 3/8" – 36".

Tiêu chuẩn sản xuất

DIN/BS: PN10 – PN250
ANSI/ASME: Class 150 – 2500
JIS: 10K – 60K

Vật liệu cấu tạo

Lớp độn: Graphite (chì), PTFE, ceramic
Vòng xoắn: Inox 304, 304L, 316, 316L

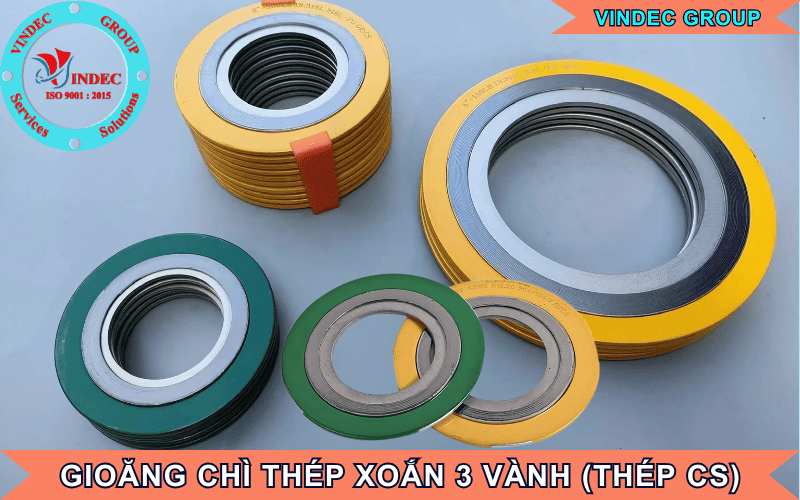

Vành chặn trong/ngoài: Inox 304(L), 316(L) hoặc thép carbon

👉 VINDEC tự hào là đơn vị gia công gioăng thép xoắn hàng đầu Việt Nam, cung cấp sản phẩm độ kín cao, chịu nhiệt – chịu áp tốt, và gia công chính xác theo bản vẽ kỹ thuật cho các ngành hóa chất, dầu khí, nhiệt điện và cơ khí công nghiệp.

Hướng Dẫn Chọn Mua Gioăng Thép Xoắn 3 Vành

Báo Giá Gioăng Thép Xoắn 3 Vành

Giá gioăng chì thép xoắn 3 vành

Size	Độ dày	Đơn giá (vnd)
DN15 (1/2")	4.5mm	51.000
DN20 (3/4")	4.5mm	59.000
DN25 (1")	4.5mm	68.000
DN32 (1.1/4")	4.5mm	77.000
DN40 (1.1/2")	4.5mm	89.000
DN50 (2")	4.5mm	104.000
DN65 (2.1/2")	4.5mm	118.000
DN80 (3")	4.5mm	128.000
DN100 (4")	4.5mm	139.000
DN125 (5")	4.5mm	165.000
DN150 (6")	4.5mm	175.000
DN200 (8")	4.5mm	192.000
DN250 (10")	4.5mm	225.000

Ứng Dụng Gioăng Thép Xoắn 3 Vành

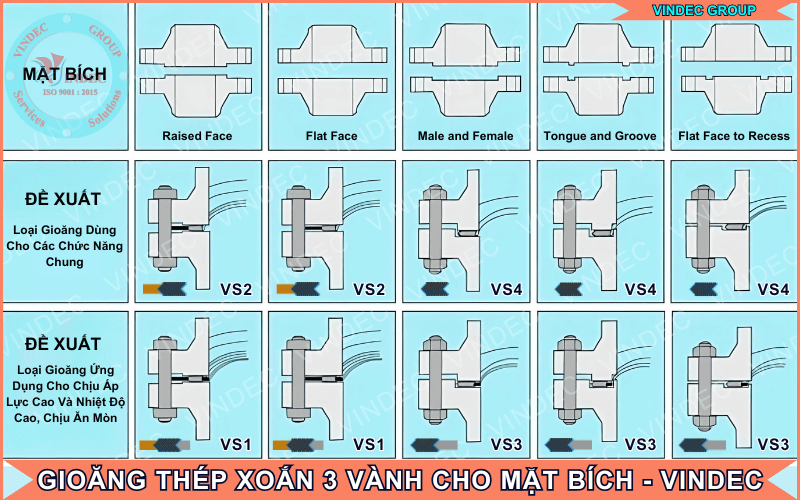

Ứng dụng để lắp vào mặt bích phẳng (fate face flange) và mặt bích lồi (raised face flange) cho các ứng dụng yêu cầu áp lực cao và nhiệt độ cao.
Gioăng thép xoắn (Spiral wound gasket with inner ring and outer ring) dùng làm vòng đệm mặt bích đường ống, van, bơm, hệ thống trao đổi nhiệt, máy móc thiết bị công nghiệp.
Ron thép xoắn 3 vành (Spiral wound gasket with inner ring and outer ring) dùng trong ngành hóa dầu, nhiệt điện, đóng tàu, nhà máy đường, nhà máy giấy, khai thác dầu khí…

Vì Sao Nên Chọn Mua Gioăng Thép Xoắn 3 Vành Tại VINDEC?

Chất lượng bảo đảm: Sản phẩm được sản xuất và kiểm soát theo hệ thống quản lý chất lượng ISO 9001:2015.
Giá thành cạnh tranh: VINDEC trực tiếp sản xuất, giúp tối ưu chi phí và hạn chế khâu trung gian.
20 năm kinh nghiệm: Đội ngũ kỹ thuật am hiểu sản phẩm, hỗ trợ giải đáp nhanh các yêu cầu về vật liệu, kích thước và ứng dụng.
Năng lực sản xuất nổi bật: VINDEC là đơn vị tại miền Bắc có khả năng gia công gioăng thép xoắn 3 vành theo tiêu chuẩn quốc tế.
Phân phối toàn quốc: Sản phẩm đã được cung cấp cho nhiều công trình, nhà máy và dự án công nghiệp trên cả nước.
Gia công theo yêu cầu: Nhận sản xuất theo tiêu chuẩn, bản vẽ, kích thước hoặc điều kiện vận hành thực tế.
Tư vấn đúng kỹ thuật: Hỗ trợ lựa chọn gioăng phù hợp với môi chất, nhiệt độ, áp suất và kiểu mặt bích.
Báo giá nhanh chóng: Liên hệ phòng kinh doanh VINDEC để được tư vấn, báo giá và hỗ trợ sản phẩm tốt nhất.
