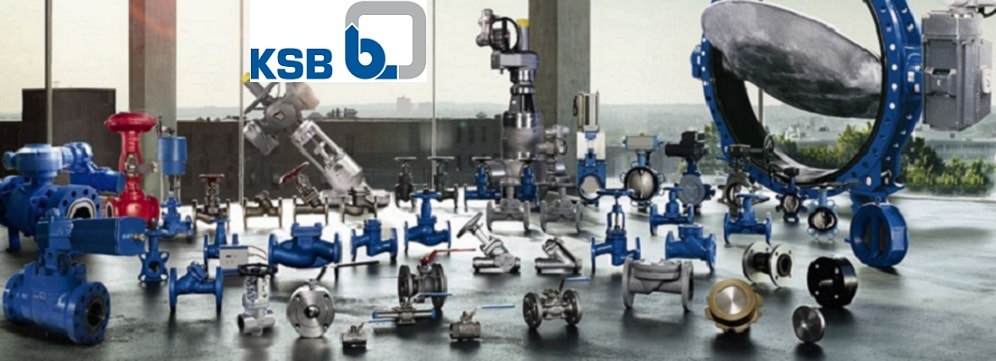

1. Giới thiệu Van KSB Đức

Van KSB là dòng van công nghiệp cao cấp của Đức, thuộc Tập đoàn KSB SE & Co. KGaA – nhà sản xuất bơm, van và thiết bị dẫn truyền môi chất được thành lập từ năm 1871 tại Frankenthal, Đức.

Tên KSB là viết tắt của ba nhà sáng lập Klein – Schanzlin – Becker. Hiện nay, KSB sở hữu mạng lưới nhà máy, văn phòng dịch vụ trên toàn cầu, doanh thu xấp xỉ 2,9 tỷ Euro/năm và hơn 16.000 nhân viên, cung cấp van – bơm cho các ngành: năng lượng, hóa chất, dầu khí, nước & nước thải, công nghiệp quy trình.

Tại Việt Nam, van KSB Đức được biết đến như giải pháp van cho hơi nóng, dầu tải nhiệt, áp lực cao, nổi bật với các dòng:

• Van cầu KSB (Globe valve / Bellow seal globe valve)

• Van cổng KSB (Gate valve)

• Van bi KSB (Ball valve)

• Van một chiều KSB (Check valve)

• Van bướm KSB (Butterfly valve)

• Lọc Y KSB (Y-Strainer)

• Van điều khiển KSB (Control valve, actuator)

VINDEC tập trung phân phối các dòng van KSB chính hãng, phục vụ các hệ thống hơi, dầu nóng, nước nóng áp lực cao, nhà máy điện, hóa chất, thực phẩm… tại Việt Nam.

2. Thông số kỹ thuật cơ bản van KSB

2.1. Vật liệu thân – đĩa – trục van

• Thân van:

  • Gang xám, gang dẻo (Ductile iron)

  • Thép carbon đúc, thép rèn

  • Thép không gỉ Inox 304/316

• Đĩa van (Disc / Plug): Inox 304, Inox 316 hoặc hợp kim chịu nhiệt, chịu mài mòn.

• Trục van (Stem): Inox 304/316, độ bền cao, chống ăn mòn tốt.

2.2. Áp lực – nhiệt độ làm việc

• Áp lực làm việc: PN10, PN16, PN25, PN40, PN63, PN100, PN160, PN250 (tùy dòng sản phẩm).

• Nhiệt độ làm việc:

  • Dải phổ biến: 0 – 450°C (cho hơi nóng, dầu nóng, chất lỏng chịu nhiệt).

• Môi chất sử dụng:

  • Hơi bão hòa, hơi quá nhiệt

  • Dầu truyền nhiệt, dầu nóng

  • Nước, nước nóng, nước lạnh

  • Một số dòng dùng cho khí nén, khí đốt, hóa chất (theo vật liệu & gasket cho phép).

2.3. Kết nối & tiêu chuẩn thiết kế

• Kiểu kết nối:

  • Nối ren: NPT, DIN, ISO…

  • Mặt bích: DIN / EN, ANSI / ASME, JIS (tùy series).

• Tiêu chuẩn mặt bích:

  • DIN PN10, PN16, PN25, PN40, PN63, PN100, PN160, PN250

• Dải kích cỡ (DN):

  • Tùy dòng: DN15, DN20, DN25, DN32, DN40, DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN250, DN300, DN350…

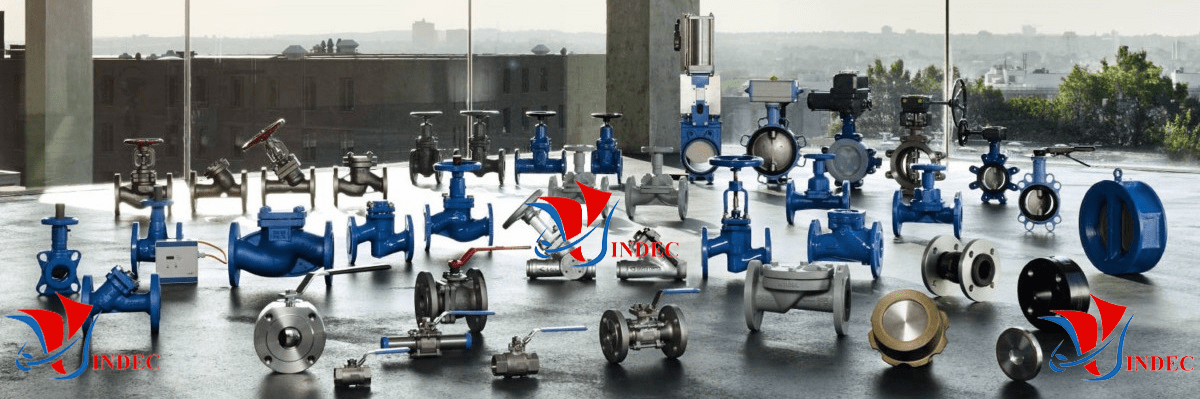

3. Phân loại các dòng Van KSB phổ biến

KSB phát triển rất nhiều dòng van, nhưng với thị trường Việt Nam, các nhóm van công nghiệp KSB thường gặp gồm:

• Van cầu KSB (Globe valve / Bellow seal globe valve)

• Van 1 chiều KSB (Check valve)

• Lọc Y KSB (Y-Strainer)

• Van bi KSB (Ball valve)

• Van cổng KSB (Gate valve)

• Van bướm KSB (Butterfly valve)

• Van điều khiển KSB (Control valve, actuator)

Dưới đây là tóm tắt các nhóm chính, bám theo cách triển khai nội dung giống bài “Van YNV”.

3.1. Van cầu KSB (Globe valve / Bellow seal globe valve KSB)

Van cầu KSB – thường gọi là van hơi KSB – là dòng van chiến lược của hãng cho hơi nóng và dầu tải nhiệt. Nhiều series sử dụng kết cấu bellow seal (màng xếp kim loại) giúp:

• Làm kín tuyệt đối tại vị trí ty van, giảm rò rỉ ra môi trường.

• Phù hợp cho hệ thống hơi nóng, dầu nóng, môi chất độc hại.

Đặc điểm chính:

• Thiết kế thân “yên ngựa” hoặc dạng thẳng giúp điều tiết lưu lượng chuẩn xác.

• Dòng chảy qua van đổi hướng → tăng khả năng kiểm soát lưu lượng, nhưng cũng là lý do tổn thất áp cao hơn van cổng.

• Đóng / mở theo hành trình tuyến tính, dễ điều tiết (throttle) lưu lượng.

Thông số tiêu biểu (tùy series):

• Áp lực làm việc: PN10, PN16, PN25, PN40, PN64, PN100, PN160, PN250

• Kết nối: Ren hoặc mặt bích DIN/EN

• Vật liệu: Gang, gang dẻo, thép, thép hợp kim, inox

• Kích cỡ: DN15 – DN350

Một số họ sản phẩm (tham khảo):

• Van cầu gang: BOA-H, BOA-W, BOA-COMPACT

• Van cầu thép: NORI 40, NORI 160, NORI 320, NORI 500

• Van cầu inox / hóa chất: BOACHEM ZXA/ZYA…

3.2. Van một chiều KSB (Check valve KSB)

Van 1 chiều KSB dùng để ngăn dòng chảy ngược, bảo vệ bơm, thiết bị & đường ống. Thường dùng trong:

• Hệ thống hơi nóng, nước nóng áp lực cao

• Đường ống dầu nóng, dầu truyền nhiệt

• Đường ống nước công nghiệp, nước sạch

Đặc điểm:

• Nhiều cấu hình: đĩa xoay (swing check), đĩa nâng (lift check), dạng cối, quả lật…

• Thiết kế theo tiêu chuẩn DIN, phù hợp áp lực cao PN16…PN250.

• Vật liệu thân: gang, thép, thép hợp kim, inox; gasket chịu nhiệt & chịu áp.

Thông số điển hình:

• Kích cỡ: DN15 – DN400

• Áp suất làm việc: PN16 – PN250

• Môi chất: hơi, dầu, nước, một số hóa chất (tùy vật liệu).

3.3. Lọc Y KSB (Y-Strainer KSB)

Lọc Y KSB là thiết bị lắp trên đường ống nhằm giữ cặn, rác, tạp chất rắn, bảo vệ bơm, van & thiết bị đo.

Đặc điểm nổi bật:

• Thân van bằng gang, thép, inox, thép rèn, dùng cho nhiều môi trường áp lực cao.

• Lưới lọc bằng inox, nhiều cấp độ mắt lưới (mesh) khác nhau.

• Thiết kế nắp đáy tháo lắp nhanh, dễ vệ sinh & bảo trì.

Thông số kỹ thuật:

• Nhiệt độ tối đa: đến ~450°C (tùy dòng & vật liệu).

• Áp lực làm việc: PN10 – PN40, một số series cao hơn.

• Lắp đặt: ren, bích DIN PN10…PN40.

3.4. Van bi KSB, Van cổng KSB, Van bướm KSB

Bên cạnh các dòng chuyên cho hơi nóng, KSB còn cung cấp đầy đủ van khóa – chặn – điều tiết:

Van bi KSB (Ball valve KSB)

• Van bi 2 ngả / 3 ngả cho nước, khí, dầu…

• Thân gang, thép, inox; kết nối ren hoặc bích DIN / ANSI.

• Dùng cho đóng/mở nhanh, độ kín cao, mô-men xoắn nhỏ.

Van cổng KSB (Gate valve KSB)

• Dùng chủ yếu cho đường ống nước, hơi, dầu cần đóng/mở hoàn toàn, ít dùng để điều tiết.

• Thân gang, gang dẻo, thép / inox, mặt bích DIN PN10…PN40.

• Đĩa dạng cổng (wedge gate) đảm bảo kín, tổn thất áp suất thấp.

Van bướm KSB (Butterfly valve KSB)

• Thiết kế bản lề trung tâm hoặc lệch tâm, dùng cho nước, nước thải, HVAC, PCCC, công nghiệp nhẹ.

• Lót seat: EPDM, NBR, PTFE…; thân gang dẻo / inox; kết nối wafer, lug hoặc bích.

3.5. Van điều khiển KSB (Control valve, actuated valve)

KSB cũng phát triển các dòng van điều khiển tự động:

• Van cầu điều khiển (globe control valve) kết hợp actuator điện / khí nén.

• Điều khiển theo áp suất, lưu lượng, mức, nhiệt độ, tích hợp với hệ thống DCS, PLC.

• Phù hợp cho ngành điện, hóa chất, dầu khí, xử lý nước cần điều khiển chính xác & ổn định.

4. Ứng dụng van KSB

Do chất lượng & dải áp – nhiệt rộng, van KSB Đức được ứng dụng trong nhiều ngành công nghiệp nặng và hệ thống yêu cầu độ tin cậy cao.

4.1. Ứng dụng điển hình

• Hệ thống hơi nóng & dầu tải nhiệt: nồi hơi, lò hơi, bộ trao đổi nhiệt, hệ thống gia nhiệt.

• Nhà máy điện: nhiệt điện, thủy điện, tuabin hơi, hệ thống condensate, feedwater.

• Ngành hóa chất – lọc hóa dầu:

  • Đường ống hóa chất, nước làm mát, dầu nóng, chất lỏng ăn mòn nhẹ/trung bình.

• Ngành thực phẩm – đồ uống (các dòng vật liệu phù hợp):

  • Sữa, bia, nước giải khát, đường, tinh bột…

• Ngành giấy – bột giấy, mía đường, khai khoáng, luyện kim:

  • Hệ thống hơi, nước, bùn loãng, dịch quá trình.

• Hệ thống nước & nước thải:

  • Cấp nước sạch, xử lý nước thải, bơm tăng áp, trạm bơm lớn.

5. Ưu – nhược điểm van KSB

5.1. Ưu điểm

• Thương hiệu Đức lâu đời (từ 1871), uy tín toàn cầu trong lĩnh vực bơm & van.

• Nhiều dòng van cầu bellow seal cho hơi & dầu nóng, độ kín cao, hạn chế rò rỉ ra môi trường.

• Độ bền cơ học & tuổi thọ cao, thiết kế cho áp lực & nhiệt độ lớn.

• Gia công chính xác, bề mặt làm kín tốt → rò rỉ rất thấp.

• Đa dạng vật liệu (gang, thép, inox, hợp kim) và chuẩn kết nối DIN/ANSI.

• Dễ dàng bảo trì, thay thế phụ tùng do là brand phổ biến toàn cầu.

5.2. Nhược điểm

• Giá thành cao so với các thương hiệu châu Á hoặc dòng van phổ thông.

• Thời gian đặt hàng các model đặc biệt có thể dài do sản xuất tại châu Âu.

• Một số series thiết kế cho hệ DIN châu Âu, cần kiểm tra kỹ khi phối hợp với hệ ANSI/JIS.

6. Báo giá Van KSB tại Việt Nam

Giá van KSB Đức phụ thuộc vào:

• Loại van: van cầu, van cổng, van bi, van 1 chiều, lọc Y, van điều khiển…

• Vật liệu: gang, thép, inox, hợp kim đặc biệt.

• Áp lực (PN), nhiệt độ làm việc, kích cỡ DN.

• Model cụ thể (NORI, BOA, BOACHEM, ECOLINE…), option bellow seal, trim đặc biệt.

👉 Để nhận báo giá van KSB chi tiết & cạnh tranh, bạn nên chuẩn bị:

• Loại van & công dụng (hơi, nước, dầu, hóa chất…).

• Áp lực làm việc (PN), nhiệt độ, môi chất.

• Kích cỡ DN & tiêu chuẩn kết nối (DIN, ANSI…).

• Số lượng & yêu cầu chứng chỉ (CO, CQ, test, 3.1…).

Sau đó gửi cho VINDEC để được tư vấn cấu hình phù hợp & báo giá đúng nhất.

7. Lý do chọn mua Van KSB tại VINDEC

• Kinh nghiệm lâu năm trong lĩnh vực van công nghiệp & vật liệu làm kín, am hiểu hệ thống hơi nóng, dầu nóng, nước nóng áp lực cao.

• Tư vấn kỹ thuật chuyên sâu: chọn đúng dòng KSB (van cầu, van 1 chiều, lọc Y…) theo áp lực, nhiệt độ, môi chất thực tế – tối ưu chi phí nhưng vẫn đảm bảo an toàn.

• Nguồn hàng rõ ràng: cam kết cung cấp van KSB chính hãng, đầy đủ chứng từ nhập khẩu, CO/CQ, chứng nhận chất lượng theo yêu cầu dự án.

• Kho hàng, nhà máy & hệ thống logistics tại Hà Nội và khu vực lân cận giúp giao hàng nhanh, hỗ trợ tốt cho các dự án gấp.

• Chính sách giá & chiết khấu tốt cho nhà thầu, đại lý, dự án dài hạn.

• Hỗ trợ sau bán hàng: tư vấn vận hành, bảo trì, thay thế, đồng hành cùng khách hàng trong suốt vòng đời thiết bị.

Nếu bạn cần tư vấn chọn dòng van KSB phù hợp cho hệ thống hơi, dầu nóng hoặc nước áp lực cao, bạn có thể gửi thông số kỹ thuật (áp lực, nhiệt độ, môi chất, tiêu chuẩn mặt bích, DN…) – VINDEC có thể gợi ý luôn cấu hình van phù hợp để đưa vào hồ sơ kỹ thuật hoặc dự toán.
