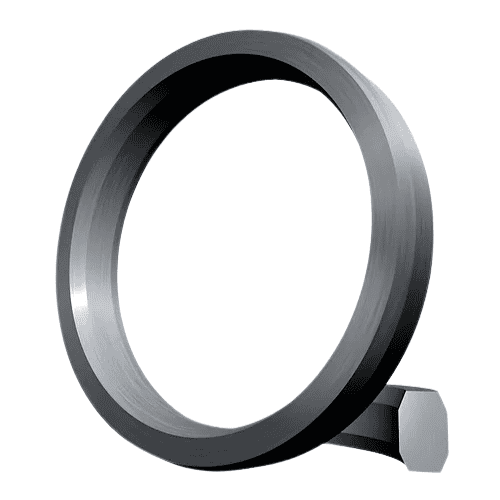

1. Style R Octagonal Ring Joint Gasket
Style R Octagonal Ring Joint Gasket là loại gioăng kim loại áp suất cao theo tiêu chuẩn API 6A và ASME B16.20, dùng phổ biến cho mặt bích API 6B trong các hệ thống dầu khí, hóa chất, hơi nước, và thiết bị công nghiệp nặng.
Gioăng có tiết diện hình bát giác (Octagonal Section), được thiết kế để tăng khả năng tiếp xúc bề mặt và chịu áp lực cao hơn so với loại R Oval truyền thống.
Nhờ bề mặt phẳng và góc tiếp xúc tối ưu, R Octagonal đảm bảo làm kín chắc chắn, chống rò rỉ tuyệt đối trong môi trường áp suất đến 5.000 PSI.
VINDEC Việt Nam là đơn vị sản xuất và gia công trực tiếp các loại R, RX, BX Ring Joint Gasket đạt chuẩn quốc tế API/ASME, với độ chính xác cao, vật liệu đa dạng và thời gian giao hàng nhanh.
2. Thông Số Kỹ Thuật Của Style R Octagonal Ring Joint Gasket
| Thông số kỹ thuật | Giá trị tiêu chuẩn |
|---|---|
| Loại gioăng | R-Octagonal Ring Joint Gasket |
| Tiêu chuẩn | API 6A / ASME B16.20 |
| Hình dạng tiết diện | Bát giác (Octagonal) |
| Áp suất làm việc | 2.000 – 5.000 PSI |
| Nhiệt độ làm việc | -200°C đến +650°C (tùy vật liệu) |
| Phù hợp mặt bích | API 6B |
| Vật liệu chế tạo | Inox 304 / 316 / 321 / F5 / Soft Iron / Inconel / Alloy Steel |
| Độ cứng vật liệu | 120 – 200 HV |
| Quy cách tiêu chuẩn | R11 – R105 |
| Gia công | CNC chính xác ±0.05mm |
Gioăng R Octagonal có thể thay thế loại R Oval khi dùng cùng loại rãnh phẳng (flat-bottom groove) trên mặt bích API 6B.
3. Ưu Điểm Nổi Bật Của R Octagonal Ring Joint Gasket
-
✅ Làm kín chính xác, ổn định ở áp suất cao đến 5.000 PSI.
-
✅ Tiết diện bát giác giúp tăng khả năng chịu nén và phân bố áp lực đều.
-
✅ Gia công CNC chính xác, bề mặt nhẵn đạt tiêu chuẩn API 6A.
-
✅ Tương thích hoàn toàn với rãnh mặt bích API 6B.
-
✅ Vật liệu kim loại đa dạng, chịu nhiệt, chống ăn mòn, và oxy hóa cao.
4. Ứng Dụng Của R Octagonal Ring Joint Gasket
Trong ngành dầu khí – năng lượng – hóa chất:
-
Làm kín mặt bích đường ống dầu khí, van, bơm, thiết bị áp lực và giàn khoan.
-
Sử dụng cho đường ống hơi, khí nén, LPG, hoặc môi trường hóa chất ăn mòn.
Trong công nghiệp cơ khí – chế tạo:
-
Dùng cho thiết bị trao đổi nhiệt, turbine, động cơ, nồi hơi, và hệ thống khí nén.
-
Là lựa chọn thay thế R Oval cho môi trường áp cao hơn và cần độ ổn định lớn hơn.
Trong thiết bị công nghiệp nặng – hóa dầu:
-
Sử dụng trong máy nén, bộ lọc áp suất, lò phản ứng, và hệ thống thủy lực.
-
Đảm bảo độ kín tuyệt đối và độ bền lâu dài trong điều kiện khắc nghiệt.
5. Lưu Ý Khi Sử Dụng R Octagonal Ring Joint Gasket
-
Không sử dụng lẫn R-Octagonal và R-Oval vì hình dạng rãnh khác nhau.
-
Kiểm tra rãnh mặt bích kỹ để đảm bảo khớp hoàn toàn trước khi lắp.
-
Không tái sử dụng gioăng đã biến dạng hoặc trầy xước.
-
Làm sạch rãnh và bôi mỡ nhẹ để chống ăn mòn và lắp ráp dễ hơn.
-
Chọn đúng vật liệu theo môi trường hóa chất, nhiệt độ và áp suất.
6. Bảng Báo Giá Tham Khảo – R Octagonal Ring Joint Gasket (API 6A, Inox 316)
| Model (R) | Size (mm) | Áp suất (PSI) | Vật liệu | Đơn giá (VNĐ/chiếc) |
|---|---|---|---|---|
| R11 | 42 × 32 × 3.2 | 2.000 | Inox 316 | 160.000 |
| R13 | 55 × 44 × 3.2 | 2.000 | Inox 316 | 190.000 |
| R15 | 75 × 64 × 3.2 | 2.000 | Inox 316 | 210.000 |
| R19 | 100 × 87 × 3.2 | 5.000 | Inox 316 | 250.000 |
| R21 | 125 × 111 × 3.2 | 5.000 | Inox 316 | 290.000 |
| R23 | 150 × 136 × 3.2 | 5.000 | Inox 316 | 330.000 |
| R25 | 175 × 161 × 3.2 | 5.000 | Inox 316 | 380.000 |
Giá tham khảo cho R Octagonal Gasket Inox 316. Giá có thể thay đổi tùy vật liệu, tiêu chuẩn hoặc số lượng đặt hàng.
7. Địa Chỉ Sản Xuất & Phân Phối Uy Tín
VINDEC là nhà sản xuất, gia công và cung cấp gioăng kim loại công nghiệp hàng đầu, đạt tiêu chuẩn API 6A – ASME B16.20, chuyên cung cấp R, RX, BX Ring Joint Gasket, Spiral Wound Gasket, Kammprofile Gasket, Corrugated Gasket.
Tại sao nên chọn VINDEC:
-
Sản xuất tại Việt Nam – chất lượng quốc tế, giá cạnh tranh.
-
Gia công CNC độ chính xác cao ±0.05mm.
-
Hàng sẵn kho R11 – R105, giao hàng toàn quốc nhanh.
-
Cung cấp CO–CQ, chứng nhận kiểm định API/ASME.
Liên hệ VINDEC:
🏭 CÔNG TY VINDEC
🌐 Website: https://vindec.vn
📞 Hotline: 0918 097 968
📧 Email: info@vindec.vn
📍 Nhà máy: Lô A2. Đường CN5, KCN Từ Liêm, Hà Nội
8. Câu Hỏi Thường Gặp (FAQ)
Style R Octagonal Ring Joint Gasket là gì?
→ Là loại gioăng kim loại tiết diện bát giác (Octagonal) theo tiêu chuẩn API 6A, dùng cho mặt bích API 6B, làm kín ổn định ở áp suất cao đến 5.000 PSI.
R Octagonal khác gì so với R Oval?
→ R Octagonal có tiết diện bát giác, tiếp xúc tốt hơn và chịu áp cao hơn R Oval, nhưng chỉ dùng cho rãnh phẳng của mặt bích API 6B.
VINDEC có nhận gia công R Octagonal theo yêu cầu riêng không?
→ Có. VINDEC gia công CNC, khắc mã, và lựa chọn vật liệu như Inox, Inconel, Soft Iron, F5 theo bản vẽ kỹ thuật.
R Octagonal có thể tái sử dụng không?
→ Không khuyến nghị. Nên thay mới sau mỗi lần tháo lắp để đảm bảo độ kín tuyệt đối và an toàn cho hệ thống.
