Gioăng Metal Jacketed Gasket

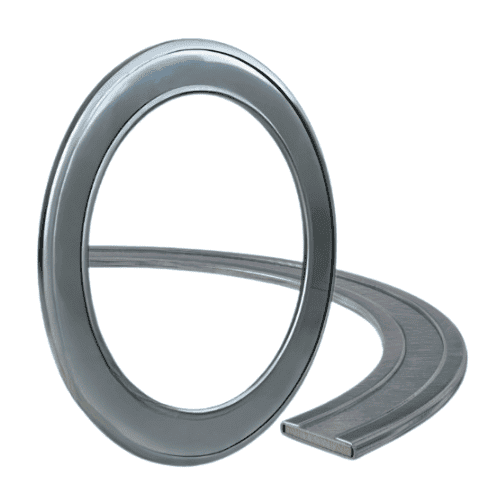

1. GIOĂNG METAL JACKETED GASKET LÀ GÌ?

• - Vòng đệm bọc kim loại được làm từ graphite, ceramic, non asbestos fiber được bọc lớp kim loại như inox, thép cacbon, đồng…Dùng làm kín trong hệ thống trao đổi nhiệt…

• - Gioăng bọc kim loại bao gồm một chất độn mềm được bao bọc trong vật liệu kim loại. Vật liệu độn cung cấp khả năng nén và khả năng phục hồi trong khi lớp vỏ mang lại cường độ nén và khả năng chống thổi.

• - Gioăng bọc kim loại được thiết kế đặc biệt và được sử dụng rộng rãi cho bộ trao đổi nhiệt, lò hấp, bình chịu áp suất, ống khói, nồi hơi, đường ống dẫn khí, nắp van, máy bơm và các dịch vụ tương tự.

• - Hầu hết các gioăng bọc kim loại được cung cấp ở dạng tròn nhưng chúng có thể được sản xuất theo các hình dạng khác để phù hợp với các yêu cầu riêng lẻ.

2. THÔNG SỐ KỸ THUẬT METAL JACKETED GASKET

• - Bọc kim loại: 304(L), 316(L), 321, SS 410, SS 430, soft iron, titanium, monel, inconel, carbon steel, copper.
• - Lõi: Graphite, PTFE, CNAF, Ceramic, millboard, ePTFE
• - Nhiệt độ hoạt động: -196 °C to 700 °C (oxidating condition 450 °C).
• - Nhiệt độ max: 300 độ C (carbon steel)
• - Nhiệt độ max: 400 độ C (copper)
• - Nhiệt độ max: 530 độ C (stainless steel)
• - Áp lực lớn nhất (bar): 64
• - Áp suất siết chặt nhỏ nhất: 60 Mpa
• - Kích thước: Theo yêu cầu khách hàng
• - Độ dày: 2 mm to 10 mm (standard thickness 3 mm)
• - Chứng chỉ xuất xưởng, chứng chỉ không amiang - SGS

3. PHÂN LOẠI GIOĂNG METAL JACKETED GASKET

3.1. Gioăng single jacketed gasket

• Gioăng đơn (Single jacketed gasket): oại gioăng này được sử dụng trong các ứng dụng dụng cụ khí nén và động cơ nơi không gian hạn chế, bề mặt lắp gioăng hẹp và lực nén tương đối thấp để lắp gioăng.

3.2. Gioăng single jacketed overlap

• - Gioăng lớp phủ chồng lên nhau một lớp (Single jacketed overlap): Cấu trúc của miếng đệm này cung cấp khả năng bảo vệ chất độn tốt hơn so với thiết kế lớp phủ đơn tiêu chuẩn.
• - Nó đặc biệt hữu ích cho các ứng dụng mà kích thước xuyên tâm không cho phép có đủ chỗ cho miếng đệm lớp phủ đôi.

3.3. Gioăng double jacketed gasket

• - Gioăng kép (Double jacketed gasket): Gioăng hai lớp có lẽ là kiểu gioăng được sử dụng phổ biến nhất trong các ứng dụng trao đổi nhiệt.
• - Chúng cũng được sử dụng rộng rãi trong các mặt bích tiêu chuẩn. Vì hầu hết các gioăng hai lớp đều được làm theo yêu cầu, nên hầu như không có giới hạn nào về kích thước, hình dạng hoặc cấu hình.

3.4. Gioăng double jacketed corrugated gasket

• Gioăng sóng hai lớp là sự cải tiến của gioăng có lớp phủ trơn. Các lớp gợn sóng trên gioăng sẽ tạo thêm một lớp đệm dạng sóng mê cung sẽ tăng cường đặc tính nén của nó. Hiệu suất bịt kín chính của gioăng sóng hai lớp vẫn dựa vào lớp chồng bên trong.

3.5. Gioăng double jacketed corrugated with corrugated metal filler

• - Gioăng kim loại sóng có vỏ bọc kép với chất độn kim loại sóng có thể có lợi ở nhiệt độ vượt quá phạm vi từ 900 °F (483 °C) đến 1000 °F (538 °C) khi chất độn mềm tiêu chuẩn thường không được khuyến nghị.
• - Cấu trúc này có những ưu điểm của gioăng kim loại sóng có vỏ bọc kép và ngoài ra, vì vật liệu chất độn thường giống với gioăng nên giới hạn nhiệt độ trên sẽ được xác định bởi kim loại được sử dụng.
• - Loại gioăng này, tùy thuộc vào kim loại được chọn, được thiết kế để làm gioăng trao đổi nhiệt cho các ứng dụng áp suất cao và nhiệt độ cao.

3.6. Gioăng double jacketed double shell gasket

• - Gioăng vỏ kép có lớp vỏ kép tương tự như gioăng vỏ kép. Nhưng nó sử dụng hai lớp vỏ trong quá trình chế tạo gioăng thay vì sử dụng một lớp vỏ và một lớp lót.
• - Nó có ưu điểm là có lớp phủ kép ở cả đường kính trong (ID) và đường kính ngoài (OD) của gioăng, giúp gioăng ổn định hơn. Kết cấu sẽ chịu được tải nén cao hơn. Gioăng vỏ kép thường bị hạn chế sử dụng trong các ứng dụng áp suất cao.

4. ĐẶC TÍNH VÀ ƯU ĐIỂM

• - Thích hợp cho mặt bích hẹp
• - Khả năng chống nổ tốt
• - Lớp vỏ kim loại bao phủ vật liệu độn ngăn ngừa ô nhiễm
• - Thích hợp cho nhiệt độ cao
• - Đảm bảo độ đàn hồi và phục hồi cao
• - Gần như bất kỳ kích thước và hình dạng nào cũng có thể được chế tạo
• - Tiết kiệm & độ ổn định bịt kín hoàn hảo
• - Dễ dàng xử lý và lắp đặt

4. ỨNG DỤNG CỦA METAL JACKETED GASKET

• - Làm kín bộ trao đổi nhiệt.
• - Mặt bích đường ống.
• - Nồi hơi và thiết bị xử lý nhiệt.
• - Gioăng nắp van.
• - Làm kín máy bơm.
• - Nồi hấp.
• - Thiết bị khoan dầu mỏ và sản xuất dầu áp suất cao.
• - Bình chịu áp suất.
• - Nhà máy khí và hóa chất.
• - Máy móc thiết bị công nghiệp.

5. VÌ SAO CHỌN VINDEC ĐỂ MUA GIOĂNG METAL JACKETED GASKET

• Trong ngành công nghiệp nặng, việc lựa chọn các sản phẩm METAL JACKETED GASKET có vai trò quan trọng trong việc đảm bảo hiệu quả và an toàn của hệ thống máy móc. METAL JACKETED GASKET là một trong những sản phẩm không thể thiếu trong các ứng dụng cần độ kín cao và chịu được áp lực nặng. VINDEC, với uy tín và kinh nghiệm dày dặn, tự hào là nhà sản xuất và gia công METAL JACKETED GASKET hàng đầu Việt Nam, mang đến cho khách hàng những sản phẩm chất lượng cao và dịch vụ đáng tin cậy.
• Lý Do Khiến Gioăng Thép Xoắn của VINDEC Trở Thành Sự Lựa Chọn Hàng Đầu:
• Chất Lượng Vượt Trội: Gioăng thép xoắn VINDEC được sản xuất từ nguyên liệu cao cấp, đảm bảo độ bền và khả năng chịu lực tốt nhất.
• Kinh Nghiệm Sản Xuất: VINDEC mang đến sự am hiểu sâu sắc về công nghệ và kinh nghiệm sản xuất, cung cấp các sản phẩm đạt tiêu chuẩn quốc tế.
• Đáp Ứng Nhu Cầu Đa Dạng: Từ các ngành công nghiệp hóa chất đến năng lượng, gioăng thép xoắn của chúng tôi có thể chịu được các điều kiện khắc nghiệt nhất.
• Dịch Vụ Tư Vấn Chuyên Nghiệp: VINDEC không chỉ cung cấp sản phẩm mà còn tư vấn giải pháp kỹ thuật phù hợp với từng ứng dụng cụ thể của khách hàng.
• Tối Ưu Hóa Chi Phí: Sản phẩm chất lượng cao kèm theo giá cả hợp lý giúp khách hàng tiết kiệm chi phí dài hạn.
• Hỗ Trợ Kỹ Thuật: VINDEC cung cấp dịch vụ hỗ trợ kỹ thuật sau bán hàng, đảm bảo sự hài lòng và yên tâm cho khách hàng.
• Đối Tác Tin Cậy - Chất Lượng Hàng Đầu Việt Nam:
• VINDEC không chỉ là nhà sản xuất METAL JACKETED GASKET, chúng tôi còn là đối tác đáng tin cậy, đồng hành cùng khách hàng trong từng dự án. Niềm tin và sự hài lòng của khách hàng chính là chứng nhận cho chất lượng và dịch vụ của chúng tôi. Hãy liên hệ với VINDEC để trải nghiệm sự khác biệt trong từng sản phẩm gioăng thép xoắn và cảm nhận sự đầu tư xứng đáng cho các hệ thống máy móc của bạn.
• Tất cả hàng hóa của VINDEC được xuất xưởng với đầy đủ Giấy Tờ C/O, C/Q và giấy tờ nhập khẩu chính hãng. Chúng tôi cũng cung cấp bản chính để đối chiếu hoặc bản công chứng khi cần thiết.
• VINDEC tuân thủ tiêu chuẩn hệ thống quản lý chất lượng quy trình sản xuất ISO 9001:2015 và có chứng nhận kiểm định chất lượng từ Trung tâm Kỹ thuật Tiêu chuẩn Đo lường Chất lượng 1 (QUATEST 1).
• Ngoài ra, chúng tôi còn sở hữu một nhà máy sản xuất và kho hàng với diện tích 2.000m2 tại Lô A2-CN1, Đường CN5, Khu CN Từ Liêm - Hà Nội.
• VINDEC GROUP, với tôn chỉ TỐT HƠN và HƠN NỮA, cùng với năng lực và kinh nghiệm 20 năm cùng đội ngũ kỹ sư giàu kinh nghiệm chuyên môn, chúng tôi tự tin có thể đáp ứng các dự án quy mô lớn về VẬT LIỆU LÀM KÍN. Chúng tôi luôn đồng hành cùng sự phát triển của khách hàng.
