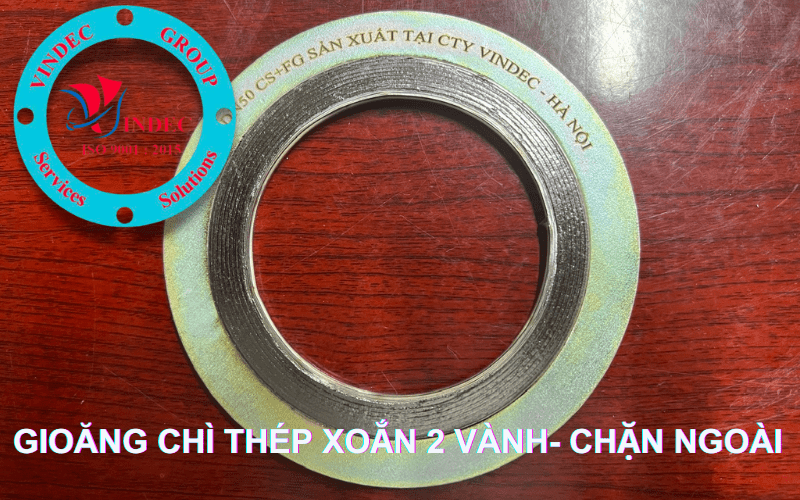

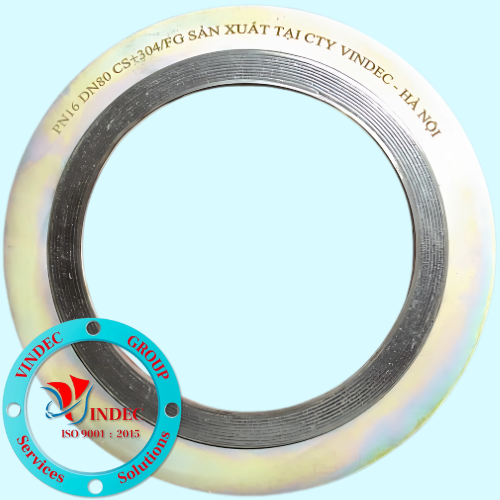

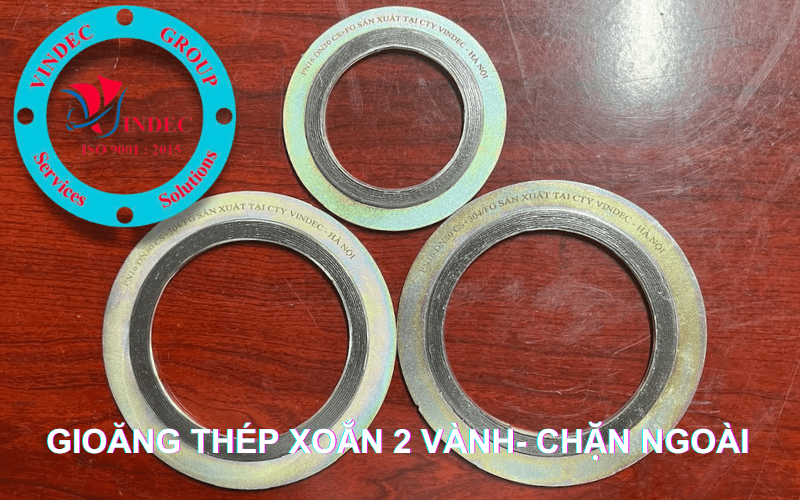

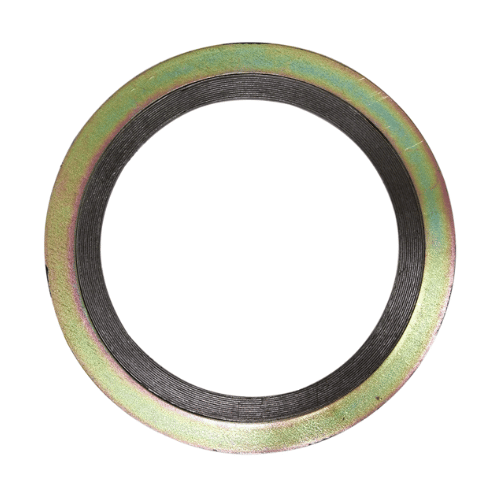

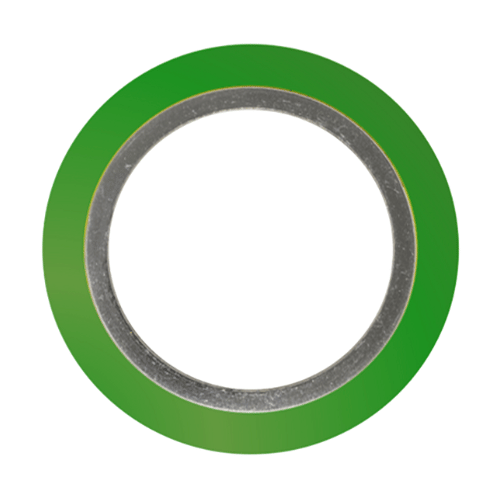

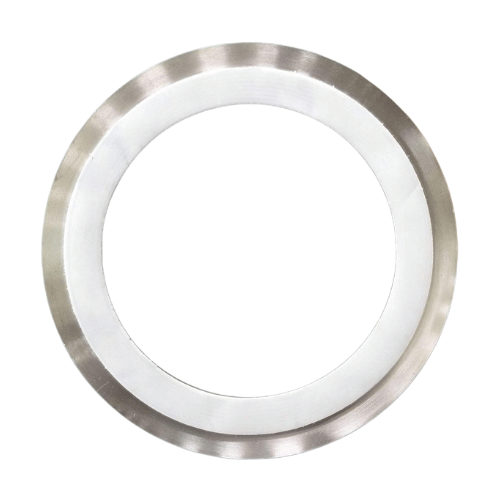

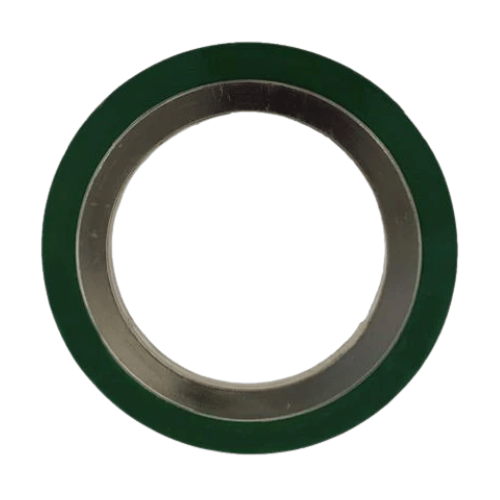

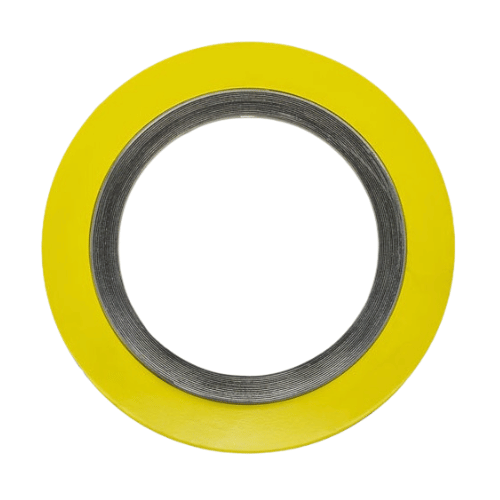

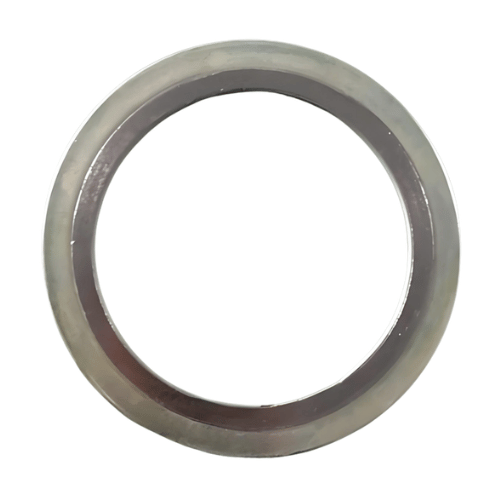

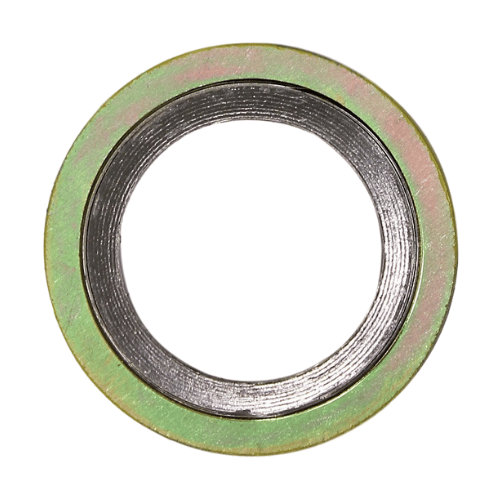

Gioăng Thép Xoắn 2 Vành Chặn Ngoài

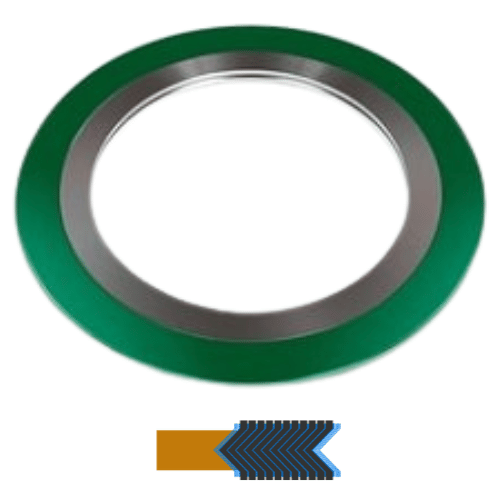

Gioăng vòng đệm thép xoắn 2 vành chặn ngoài (Spiral wound gasket with outer ring) hay còn gọi là ron chì 2 lớp có vành chặn bên ngoài, và nó được làm từ dải thép có hình dạng chữ " V" hoặc "W" kết hợp với dải phi kim loại mềm và được chặn bở 1 vòng chặn bên ngoài bằng thép.
Gioăng thép xoắn này sử dụng cho mặt bích có gờ hoặc phẳng (Raised face or flat face flanges).

Tên gọi khác: Gioăng kim loại xoắn 2 vành, ron chì inox 2 lớp, gioăng thép xoắn 2 vòng, gioăng chì 2 lớp.

Thông Số Kỹ Thuật Gioăng 2 Vành Ngoài

Vật liệu cấu thành

Vòng xoắn: 304(L), 316(L), 321, 31803, Hastelloy, Monel

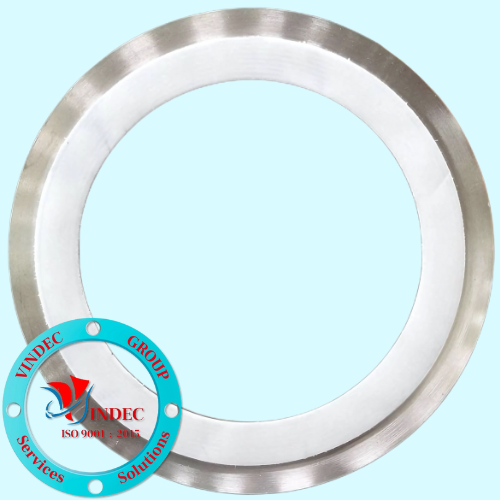

Chất điền đầy: Chì (Graphite), PTFE, CNAF, Ceramic
Vòng trong: 304(L), 316(L), 321, 31803, Hastelloy, Monel.

Vật liệu nhiệt độ áp lực

Graphite filler: 550 độ C
PTFE filler: 260 độ C
Compressed non asbestos fiber filler: 300 độ C
Ceramic filler: 1100 độ C
Áp lực lớn nhất: 250 Bar
Chứng chỉ: Chứng nhận xuất xưởng, chứng chỉ không amiang - SGS

Kích thước tiêu chuẩn

Độ dày: 2.5, 3.2, 4.5, 6.4 mm
Size: DN15, DN20, DN25, DN32, DN40, DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN250,...
Tiêu chuẩn: ANSI, JIS, DIN, Dạng phi tiêu chuẩn (Theo yêu cầu)

Các Tiêu Chuẩn Gia Công Sản Suất

Tiêu chuẩn chuẩn DIN/BS

Tiêu chuẩn DIN như PN10, PN16, PN25, PN40, PN64, PN100, PN160, PN250... size từ DN10 đến DN500 (Hoặc theo yêu cầu khách hàng)

Tiêu chuẩn chuẩn JIS

Tiêu chuẩn JIS10K, JIS16K, JIS20K, JIS30K, JIS40, JIS60K...size từ 10A đến 500A (Hoặc theo yêu cầu khách hàng)

Tiêu chuẩn chuẩn ANSI/ASME

Tiêu chuẩn ANSI/ASME size từ 3/8" đến 36" (Hoặc theo yêu cầu khách hàng)

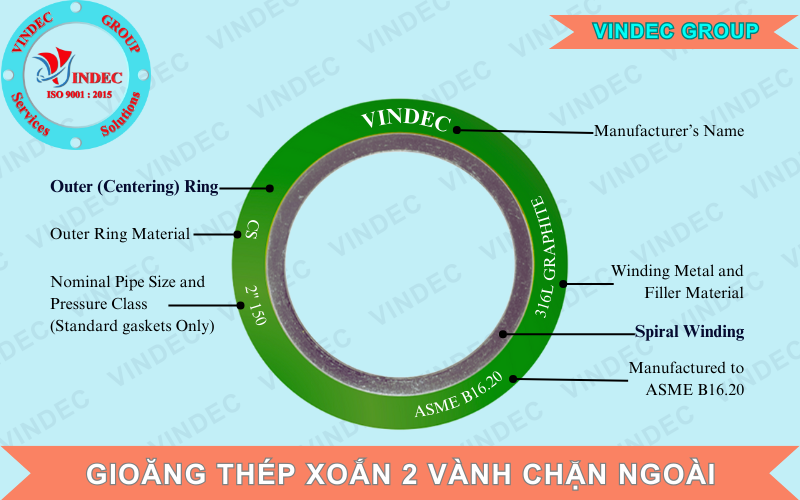

Cấu Tạo Gioăng Thép Xoắn 2 Vành Chặn Ngoài

Cấu tạo gồm các bộ phận sau:

Vành chặn ngoài: Thép carbon, Inox 304 (304L), 316 (316L)...
Dải thép xoắn: Inox 304 (304L), 316 (316L)...
Chất độn điền đầy: Chì graphite, PTFE, Mica, Ceramic hoặc non-asbestos.

Báo Giá Gioăng Thép Xoắn 2 Vành Chặn Ngoài

VINDEC – đơn vị sản xuất gioăng thép xoắn uy tín tại Việt Nam, cung cấp giá cạnh tranh, gia công theo yêu cầu, tư vấn kỹ thuật nhanh, liên hệ ngay để nhận báo giá tốt nhất

Giá sau đây chỉ có tính chất tham khảo, giá cả sẽ phụ thuộc vào số lượng và tùy từng thời điểm.

Size	Độ dày	Đơn giá (vnd)
DN15 (1/2")	4.5mm	39.000
DN20 (3/4")	4.5mm	49.000
DN25 (1")	4.5mm	58.000
DN32 (1.1/4")	4.5mm	67.000
DN40 (1.1/2")	4.5mm	79.000
DN50 (2")	4.5mm	89.000
DN65 (2.1/2")	4.5mm	98.000
DN80 (3")	4.5mm	108.000
DN100 (4")	4.5mm	119.000
DN125 (5")	4.5mm	135.000
DN150 (6")	4.5mm	155.000
DN200 (8")	4.5mm	175.000
DN250 (10")	4.5mm	205.000

Ứng Dụng Trong Công Nghiệp

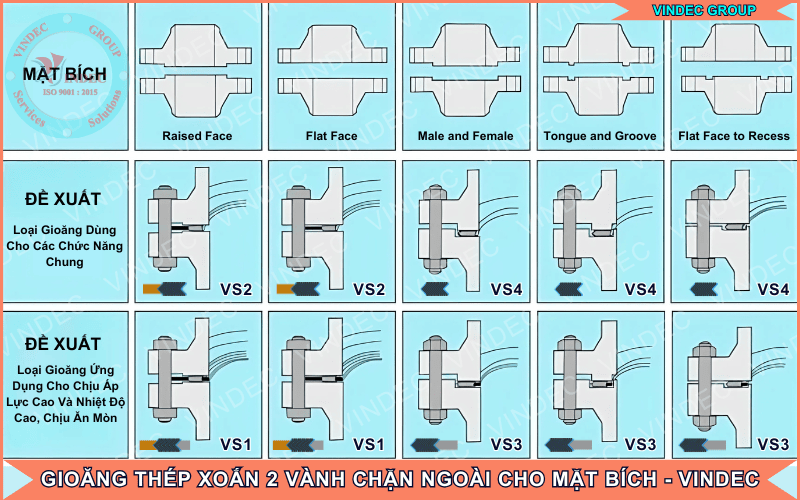

Ứng dụng cho mặt bích RF (raised face) và FF (flat face) trong hệ thống đường ống
Dùng làm gioăng làm kín cho van, bơm, thiết bị trao đổi nhiệt, máy móc công nghiệp
Phù hợp hệ thống chịu nhiệt, chịu áp lực cao, môi trường hơi, dầu, hóa chất
Ứng dụng rộng trong ngành hóa dầu, nhiệt điện, đóng tàu
Sử dụng phổ biến tại nhà máy giấy, đường, sản xuất công nghiệp nặng..

VINDEC – Nhà Sản Xuất Gioăng Thép Xoắn 2 Vành Chặn Ngoài

Sản xuất trực tiếp: VINDEC chủ động gia công trực tiếp, kiểm soát chất lượng và rút ngắn thời gian giao hàng.
Gia công chính xác: Kiểm soát chặt chẽ đường kính, độ dày, số vòng xoắn và độ hoàn thiện bề mặt.
Kiểm tra nghiêm ngặt: Từng sản phẩm được kiểm tra vật liệu, kích thước và kết cấu trước khi xuất xưởng.
Đáp ứng đơn hàng nhanh: Năng lực sản xuất trong nước phù hợp với đơn hàng gấp, số lượng ít hoặc sản xuất hàng loạt.
Giá thành cạnh tranh: Khách hàng mua trực tiếp từ nhà sản xuất, giảm chi phí trung gian.
Tư vấn đúng kỹ thuật: VINDEC hỗ trợ lựa chọn gioăng theo môi chất, nhiệt độ, áp suất và tiêu chuẩn mặt bích.
Uy tín lâu dài: Sản phẩm ổn định, nguồn gốc vật liệu rõ ràng và chính sách hỗ trợ kỹ thuật chuyên nghiệp.
