Gioăng Mặt Bích Là Gì? Các Loại Gioăng Mặt Bích Thông Dụng Hiện Nay
23/03/2025

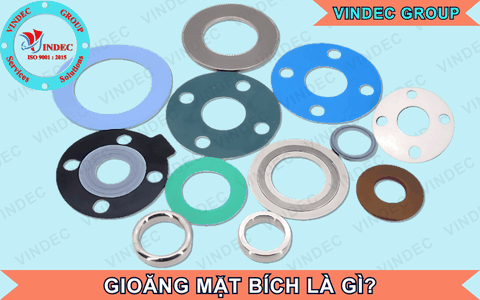

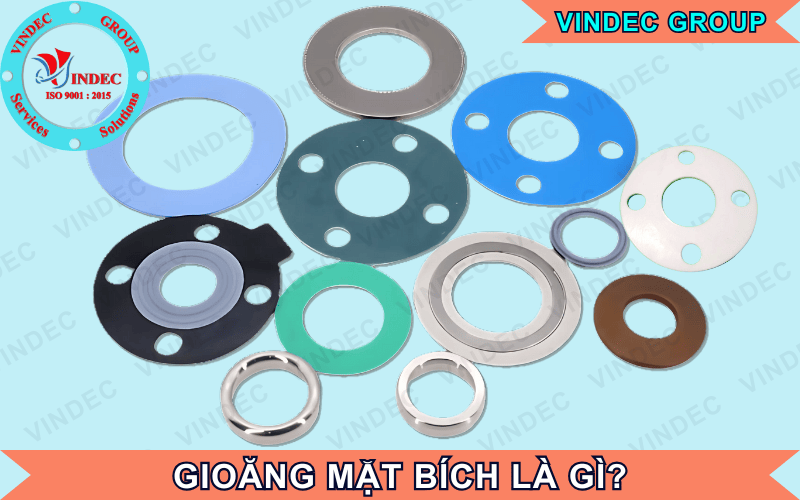

1. GIOĂNG MẶT BÍCH LÀ GÌ?
Gioăng mặt bích là thiết bị vật tư cơ khí dùng để làm vòng đệm tinh giữa 2 mặt bích của đường ống dẫn môi chất. Chúng có chức năng tạo liên kết giữa các mối nối mặt bích, điền đầy các khoảng trống rất nhỏ giữa hai mặt bích với nhau, với mục đích tạo ra sự liên kết tĩnh làm kín tránh rò rỉ, thất thoát môi chất ra môi trường bên ngoài. Gioăng làm kín mặt bích này sẽ phụ thuộc tuỳ vào môi chất, nhiệt độ, áp lực của hệ thống đường ống dẫn khác nhau mà vật liệu làm gioăng cũng sẽ khác nhau (Gioăng thường được làm từ nhiều loại vật liệu khác nhau, bao gồm: cao su, kim loại và các vật liệu phi kim loại như than chì và PTFE...)
Sau dây, công ty VINDEC chúng tôi xin chia sẻ với quý bạn đọc về những tính năng cũng như cách thức làm việc và những lưu ý để chúng ta có thể chọn mua những loại gioăng phù hợp với những yêu cầu khác nhau của mình.

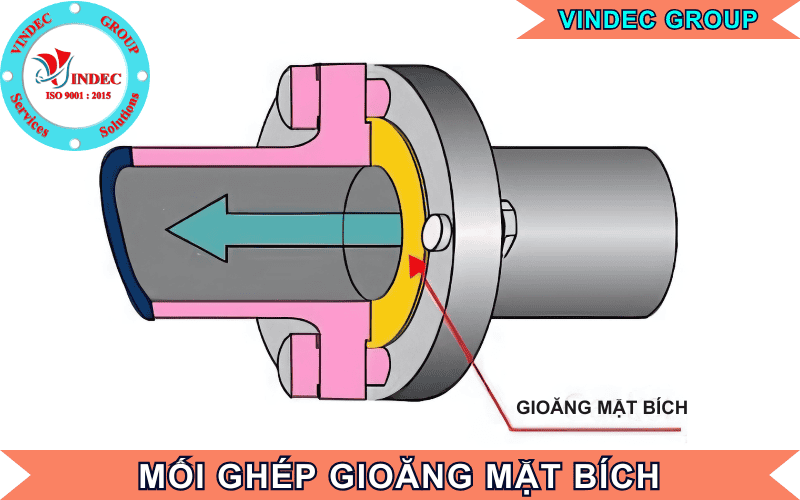

2. GIỚI THIỆU VỀ MỐI GHÉP MẶT BÍCH
-
Khái niệm mối nối mặt bích (Flange Joint): Là liên kết giữa đường ống với đường ống hoặc giữa đường ống với thiết bị công nghiệp khác để tạo hệ thống dẫn chất lỏng hoặc khí liên tục, hạn chế rò rỉ.
-
Tầm quan trọng trong đường ống công nghiệp: Mối ghép mặt bích giúp đảm bảo đường ống kéo dài hàng ki-lô-mét có thể bảo dưỡng, sửa chữa dễ dàng mà không cần hàn cố định toàn bộ.
-
Ưu điểm về bảo trì và sửa chữa: Với mối nối bích, chỉ cần nới lỏng bu lông đai ốc là có thể tháo rời đoạn ống cần thay thế, mang lại sự linh hoạt và tiết kiệm chi phí.
-

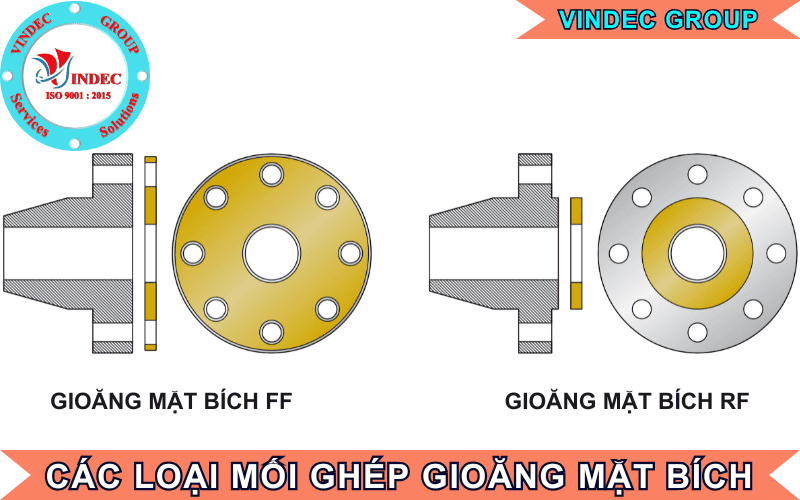

Cấu tạo cơ bản của mối nối bích: Gồm hai mặt bích được ép chặt bằng hệ thống bu lông, đai ốc, kết hợp với gioăng đệm kín để ngăn ngừa rò rỉ chất lỏng hoặc khí trong quá trình vận hành.
-
Phân loại phương pháp làm kín:
-
Làm kín tĩnh (Static Sealing): Áp dụng cho hai chi tiết cố định không chuyển động với nhau, ví dụ như gioăng làm kín hai mặt bích.
-
Làm kín động (Dynamic Sealing): Dùng cho các chi tiết có sự chuyển động tương đối, thường gặp trong trục quay hoặc piston.
-
-
Tính ứng dụng đa dạng trong công nghiệp: Mối nối mặt bích và gioăng gasket đi kèm được sử dụng phổ biến trong hệ thống cấp thoát nước, dầu khí, hóa chất, nhiệt điện và nhiều ngành công nghiệp nặng khác.
3. SƠ LƯỢC VỀ GIOĂNG MẶT BÍCH
-
Khái niệm cơ bản: Gioăng mặt bích (Flange Gasket) là vật liệu làm kín được lắp giữa hai mặt bích nhằm giảm thiểu tối đa rò rỉ chất lỏng và khí trong đường ống.
-
Vai trò quan trọng: Dù mặt bích được gia công nhẵn phẳng cao, vẫn khó tránh khỏi khe hở li ti nên việc sử dụng gioăng mặt bích là giải pháp hiệu quả và bắt buộc.
-
Giải pháp tiết kiệm chi phí: Thay vì gia công bề mặt mặt bích cực kỳ nhẵn và phẳng (chi phí rất cao), việc bổ sung gioăng giúp bù trừ khe hở, mang lại hiệu quả kinh tế.
-
Khả năng bù trừ khe hở: Gioăng mặt bích có thể lấp đầy những khoảng hở li ti bất thường trên bề mặt, tạo nên lớp làm kín an toàn và chắc chắn.
-
Ngăn ngừa rò rỉ hiệu quả: Với khả năng tạo ra con dấu tĩnh (static seal), gioăng giúp ngăn chặn rò rỉ chất lỏng và khí trong mọi điều kiện vận hành của hệ thống ống.
-
Tính ứng dụng đa dạng: Gasket được sử dụng trong nhiều ngành công nghiệp nhờ khả năng chịu nhiệt, chịu áp suất và thích hợp với các điều kiện làm việc khắc nghiệt.
-
Yêu cầu lắp đặt chuẩn xác: Việc lựa chọn và lắp đặt đúng loại gioăng mặt bích là yếu tố bắt buộc để đảm bảo hệ thống vận hành ổn định và an toàn.

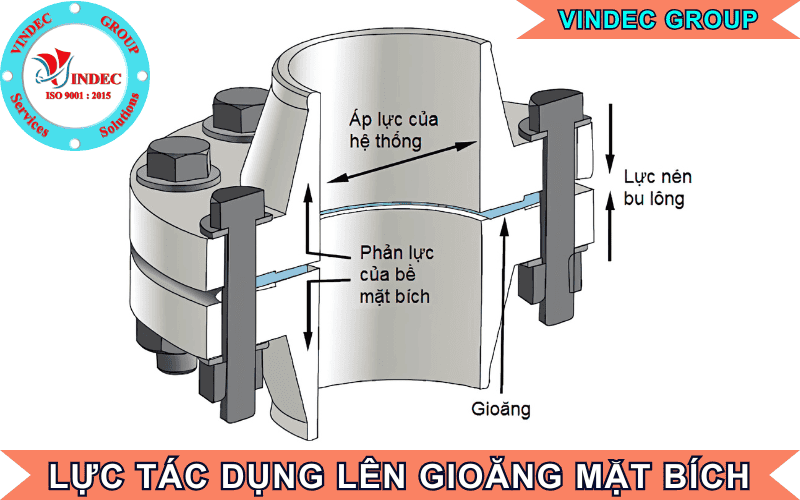

4. CÁCH THỨC LÀM VIỆC CỦA GIOĂNG MẶT BÍCH
-
Nguyên lý làm kín ban đầu: Gioăng được định vị nhờ siết chặt bu lông mặt bích, tạo tải trọng nén để ép vật liệu đệm lấp đầy các khe hở nhỏ trên bề mặt.
-
Tác động của áp suất hệ thống: Khi hệ thống vận hành, áp suất phát sinh làm tách hai mặt bích, giảm ứng suất trên gioăng và tiềm ẩn nguy cơ rò rỉ.
-
Ảnh hưởng của lực thủy tĩnh: Nếu lực cuối thủy tĩnh vượt quá tải trọng bu lông, tải trên miếng đệm giảm xuống dưới mức tới hạn, khiến lớp làm kín mất tác dụng.
-
Vai trò của lực nén ban đầu: Lực nén ban đầu phải đủ lớn để gioăng chảy vào bề mặt không hoàn hảo, đảm bảo duy trì độ kín bất kể điều kiện nhiệt độ, áp suất thay đổi.
-
Bù trừ các biến động vận hành: Lực nén ban đầu phải bù cho tổng lực thủy tĩnh và các lực xung do biến động nhiệt độ, áp suất trong quá trình làm việc.
-
Duy trì hiệu quả làm kín: Tải trọng bu lông cần được thiết kế phù hợp để duy trì áp lực dư ổn định trên gioăng và mặt bích, giúp hệ thống vận hành lâu dài, an toàn.

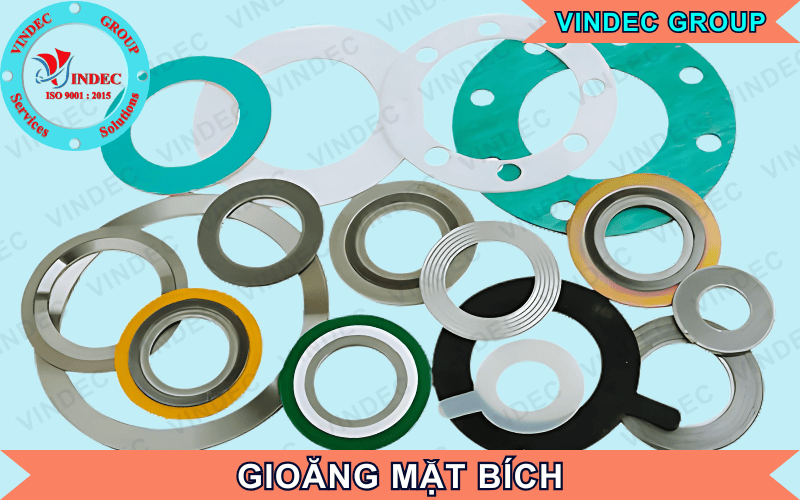

5. CÁC LOẠI GIOĂNG MẶT BÍCH THÔNG DỤNG
Nhìn chung, gioăng được phân loại thành ba loại khác nhau, đó là: Gioăng kim loại, Gioăng bán kim loại, Gioăng phi kim loại. Sau đây chúng ta cùng tìm hiểu về 3 loại gioăng này cùng VINDEC nhé.
✅ Gioăng Kim Loại Mặt Bích
Gioăng kim loại được chế tạo từ một hoặc kết hợp kim loại với hình dạng và kích thước mong muốn. Vòng đệm kim loại thường dùng là vòng đệm khớp nối và vòng ống kính. Chúng thích hợp cho các ứng dụng áp suất và nhiệt độ cao và yêu cầu tải trọng bu lông cao để làm kín. Gioăng kim loại được sử dụng phổ biến Ring Type Joint Gasket, lend ring gasket, gioăng đồng, gioăng nhôm...

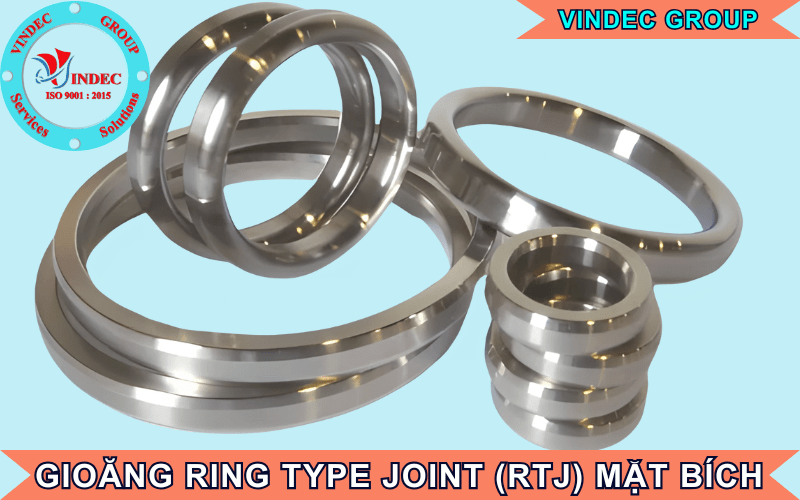

Gioăng Ring Type Joint (RTJ) mặt bích
Gioăng Lend Ring mặt bích
Gioăng đồng mặt bích
✅ Gioăng Bán Kim Loại Mặt Bích
Gioăng bán kim loại là sự kết hợp từ kim loại và vật liệu phi kim loại. Kim loại được thiết kế để cung cấp sức mạnh và khả năng phục hồi, phi kim loại của miếng đệm cung cấp tính phù hợp và làm kín. Gioăng được thiết kế cho hầu hết mọi điều kiện hoạt động và các ứng dụng nhiệt độ và áp suất cao, sử dụng trên các mặt bích có mặt lồi, đực cái, và mặt bích có lưỡi và rãnh. Gioăng bán kim loại phổ biến như Gioăng Thép Xoắn (Spiral Wound Gasket), Kammproflie Gaskets....
Gioăng chì mặt bích
Gioăng chì mặt bích là loại gioăng làm kín được cấu tạo từ lớp chì nguyên chất hoặc chì graphite ép lớp, dùng để làm kín các mối nối mặt bích trong hệ thống đường ống chịu nhiệt cao, áp suất lớn. Nhờ vào khả năng chịu nhiệt độ lên đến 600°C – 1000°C và chống ăn mòn hóa chất, gioăng chì đặc biệt phù hợp cho môi trường khắc nghiệt như trong nhà máy điện, hóa dầu, lò hơi, hệ thống hơi nóng và khí độc. Sản phẩm có thể được gia cố thêm lõi inox, lưới thép hoặc lớp phủ graphite để tăng cường độ bền và độ kín.
Gioăng bọc kin loại mặt bích
Gioăng bọc kim loại (Metal Jacketed Gasket) là loại gioăng làm kín cao cấp có cấu tạo gồm lõi mềm bên trong (như graphite, ceramic, PTFE...) và được bọc lớp kim loại bên ngoài bằng inox, đồng, nhôm hoặc thép cacbon. Nhờ thiết kế này, gioăng có khả năng chịu áp suất cao, nhiệt độ lên đến 1000°C, đồng thời chống ăn mòn, mài mòn và biến dạng trong quá trình làm việc. Gioăng bọc kim loại thường được sử dụng trong các hệ thống lò hơi, mặt bích chịu nhiệt, nhà máy hóa chất, dầu khí, lọc hóa dầu và nhà máy điện. Đây là giải pháp làm kín lý tưởng cho các môi trường làm việc khắc nghiệt và yêu cầu độ kín tuyệt đối.

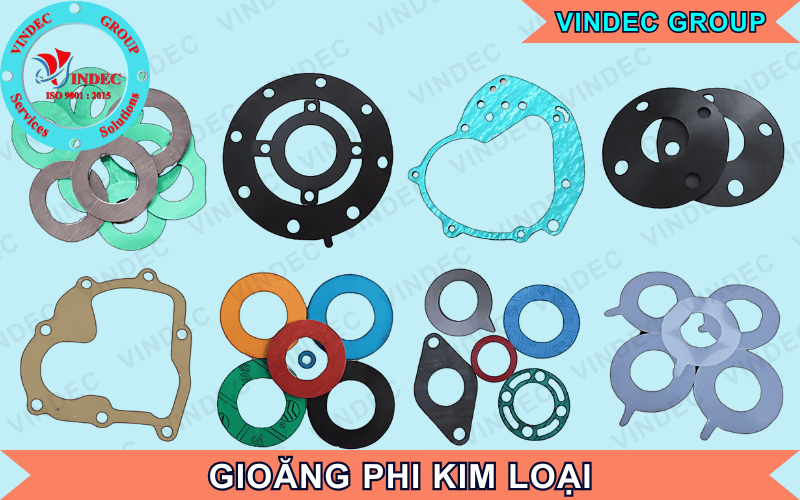

✅ Gioăng Phi Kim Mặt Bích
Gioăng phi kim loại được sản xuất từ các vật liệu tổng hợp như sợi aramid, ceramic, sợi thực vật, cao su, polyme, thủy tinh, graphite, ptfe (teflon),... sử dụng trong các ứng dụng có nhiệt độ, áp suất trung bình. Thích hợp sử dụng với các mặt bích phẳng và mặt bích nâng. Các loại gioăng phi kim loại được sử dụng phổ biến như: Gioăng Amiang, Gioăng Không Aminag, Gioăng Cao Su, Gioăng Nhựa PTFE - TEFLON,...
Gioăng amiang mặt bích
Gioăng amiang mặt bích là loại vật liệu làm kín được sản xuất từ sợi amiang kết hợp với chất kết dính như cao su tự nhiên, cao su NBR hoặc nhựa chịu nhiệt, tạo thành các tấm hoặc gioăng cắt sẵn dùng cho mối nối mặt bích, nắp máy, đường ống, và thiết bị chịu nhiệt cao. Nhờ đặc tính chịu nhiệt từ 250°C đến hơn 500°C, chống áp suất tốt và chống ăn mòn hóa chất, gioăng amiang thường được sử dụng trong các ngành công nghiệp như hóa chất, nhiệt điện, xi măng, dầu khí và lò hơi công nghiệp. Tuy nhiên, hiện nay nhiều loại gioăng không chứa amiang (non-asbestos) được ưu tiên sử dụng để đảm bảo an toàn sức khỏe và môi trường.
Gioăng không amiang mặt bích
Gioăng không amiang (Non-Asbestos Gasket) là loại vật liệu làm kín được sản xuất từ sợi tổng hợp (như aramid, cellulose, sợi thủy tinh...) kết hợp cao su chịu nhiệt như NBR, SBR hoặc EPDM, hoàn toàn không chứa amiang độc hại. Sản phẩm được thiết kế để thay thế gioăng amiang truyền thống nhưng vẫn đảm bảo khả năng chịu nhiệt cao (lên đến 400°C), chịu áp suất lớn, chống hóa chất và bền bỉ trong môi trường khắc nghiệt. Gioăng không amiang được ứng dụng rộng rãi trong ngành dầu khí, hóa chất, lò hơi, nhiệt điện và chế tạo máy, đồng thời được ưu tiên sử dụng nhờ đáp ứng tiêu chuẩn an toàn sức khỏe và thân thiện môi trường.
Gioăng cao su mặt bích
Gioăng cao su là sản phẩm làm kín được chế tạo từ các loại cao su kỹ thuật như EPDM, NBR, Neoprene, Silicone hoặc Viton, dùng để ngăn rò rỉ chất lỏng, khí hoặc bụi giữa các bề mặt kết nối. Với đặc tính đàn hồi cao, chịu nhiệt, chống ăn mòn hóa chất và chịu mài mòn, gioăng cao su được sử dụng phổ biến trong các hệ thống đường ống, mặt bích, máy móc công nghiệp, thiết bị y tế, ô tô và ngành thực phẩm. Tùy vào môi trường làm việc, người dùng có thể lựa chọn loại cao su phù hợp để đảm bảo độ bền, hiệu suất và an toàn lâu dài.
Gioăng PTFE mặt bích
Gioăng PTFE (Polytetrafluoroethylene) là loại gioăng làm kín được sản xuất từ nhựa teflon nguyên chất hoặc kết hợp với sợi gia cường, nổi bật với khả năng chịu nhiệt lên đến 260°C, chống hóa chất cực mạnh, không dính và không thấm nước. Với độ bền cao, trơ hóa học và độ ma sát thấp, gioăng PTFE được ứng dụng rộng rãi trong ngành hóa chất, dược phẩm, thực phẩm, điện tử và xử lý nước thải, đặc biệt tại những nơi yêu cầu mức độ sạch và an toàn cao. Đây là lựa chọn lý tưởng cho các hệ thống đường ống, mặt bích và thiết bị tiếp xúc với axit, kiềm hoặc dung môi mạnh.
6. NHỮNG LƯU Ý KHI LỰA CHỌN MUA GIOĂNG MẶT BÍCH
-
Xác định đúng môi chất cần làm kín trước khi chọn gioăng: Việc lựa chọn vật liệu gioăng cần dựa trên sự tương thích với môi chất để đảm bảo độ bền và hiệu quả làm kín lâu dài.
-
Cân nhắc yếu tố nhiệt độ hệ thống và môi chất truyền dẫn: Nhiệt độ cao hoặc thấp đều ảnh hưởng trực tiếp đến tuổi thọ và hiệu quả làm kín của gioăng mặt bích.
-
Tính toán áp suất làm việc chính xác của hệ thống: Áp suất cao đòi hỏi gioăng phải có khả năng chịu nén tốt và duy trì độ kín ổn định trong suốt quá trình vận hành.
-
Đánh giá khả năng chống ăn mòn của vật liệu gioăng: Nếu môi chất chứa hóa chất ăn mòn mạnh, nên ưu tiên chọn gioăng có lớp phủ hoặc vật liệu chuyên dụng để kéo dài tuổi thọ sử dụng.
-
Xem xét tuổi thọ trung bình của gioăng đệm: Chọn loại gioăng có khả năng chống lão hóa tốt, giúp giảm chi phí thay thế và bảo trì trong dài hạn.
-
Lưu ý cấu tạo và độ dày của mặt bích: Độ dày mặt bích quyết định tải trọng bu lông và ứng suất tác động, từ đó ảnh hưởng trực tiếp đến hiệu quả nén kín của gioăng.
-
Lựa chọn độ cứng và độ mềm của gioăng phù hợp: Với mặt bích mỏng, dễ biến dạng, cần sử dụng gioăng mềm để tránh gây hư hại và đảm bảo kín khít tốt hơn.
-
Kiểm tra kích thước và độ dày gioăng trước khi lắp đặt: Gioăng phải phù hợp với kích thước chuẩn của mặt bích để ngăn ngừa rò rỉ và nâng cao độ an toàn hệ thống.
