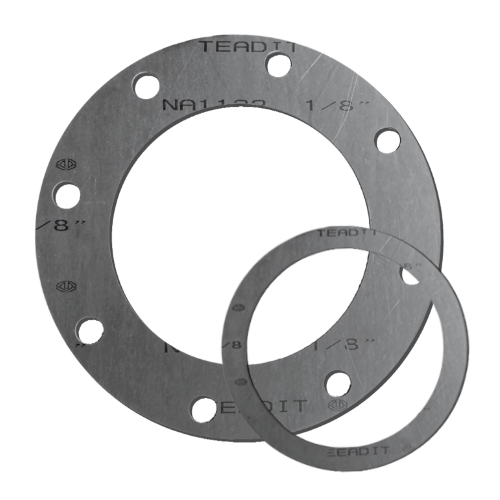

Vòng Đệm NA-1122 TEADIT

Gia công: Được cắt ra từ tấm gioăng NA-1122

Theo tiêu chuẩn ASTM F104 - 719140E33-M9

Nhiệt độ cao nhât: 550 °C

Nhiệt độ hoạt động liên tục: 430 °C

Áp suất cao nhất: 150 bar

Áp suất làm việc liên tục: 102 bar

Tỷ trọng: 1.6 g/cm3

Cường lực kéo: 9 Mpa

Mầu sắc: Đen

Độ dày: 0.5, 1.0, 1.5, 2.0, 2.5, 3.0, 4.0, 5.0mm

Gioăng mặt bích DIN và BS4505: DN15, DN20, DN25, DN32, DN40, DN50,...DN300...

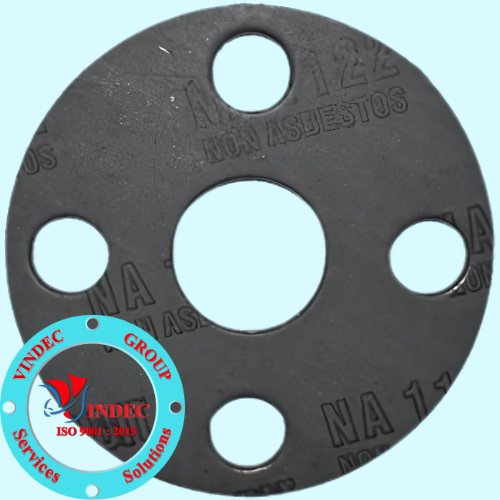

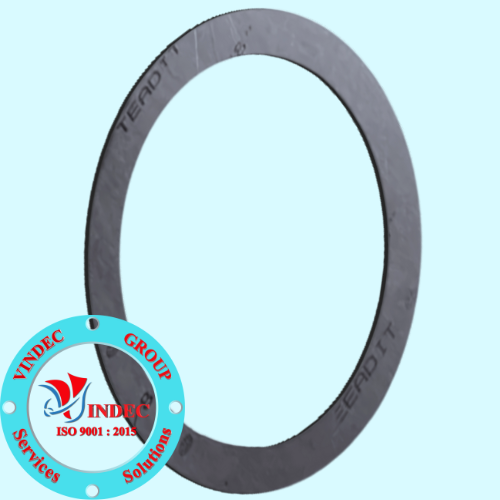

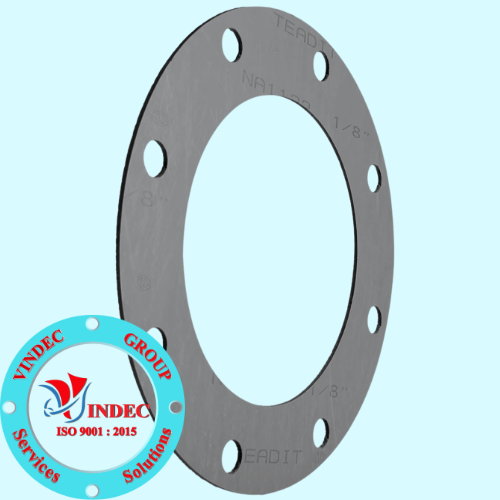

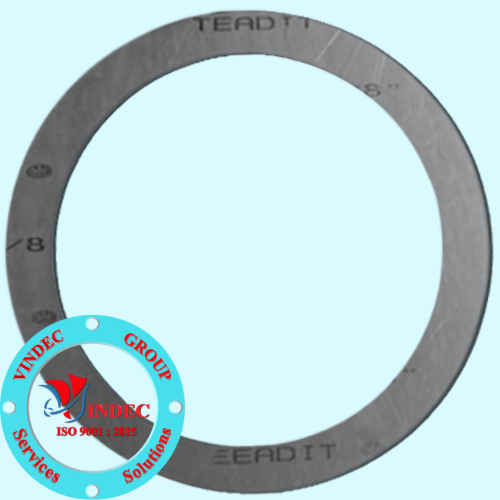

Tiêu chuẩn loại gioăng: FF (Có lỗ bu lông) và RF (Không lỗ bu lông)

Hãng sản xuất: TEADIT/Brasil

Đại diện phân phối: VINDEC

MUA SẢN PHẨM KHÁC:GIOĂNG KHÔNG AMIANG

1 GIOĂNG VÒNG ĐỆM NA-1122 TEADIT

  • Gioăng đệm NA-1122 là một loại vòng đệm làm kín được gia công cắt ra từ tấm gioăng đệm NA-1122 trên máy gia công cắt CNC chuyên dụng theo các hình dạng khác nhau, độ dày cũng như các tiêu chuẩn khác nhau của mặt bích hay hình dạng tuỳ biến của thiết bị máy móc công nghiệp. Gioăng đệm NA-1122 có khả năng chịu nhiệt độ cao chuyên dùng cho hệ hơi nóng quá nhiệt, hơi nóng bão hoà... Nó được dùng rất phổ biến trong các nhà máy nhiệt điện, hoá chất, luyện kim, dầu mỏ...

2 THÔNG SỐ KỸ THUẬT GIOĂNG NA-1122

  • Gia công: Được cắt ra từ tấm gioăng NA-1122

  • Theo tiêu chuẩn ASTM F104 - 719140E33-M9

  • Nhiệt độ cao nhât: 550 °C

  • Nhiệt độ hoạt động liên tục: 430 °C

  • Áp suất cao nhất: 150 bar

  • Áp suất làm việc liên tục: 102 bar

  • Tỷ trọng: 1.6 g/cm3

  • Cường lực kéo: 9 Mpa

  • Mầu sắc: Đen

  • Độ dày: 0.5mm, 0.8mm, 1mm, 1.5mm, 2mm, 2.5mm, 3mm, 4mm, 5mm, 6mm

  • Kích thước hệ JIS5K/JIS10K/16K/20K/30K/40K: 8A, 10A, 15, 20A, 25A, 32A, 40A, 50A, 65A, 80A, 100A, 125A, 150A, 200A, 250A, 300A...

  • Kích thước hệ ANSI/ASME class 150/300/600: 1/2", 3/4", 1", 1.1/4", 1.1/2', 2", 2.1/2", 3", 4", 5", 6", 8", 10"...

  • Kích thước hệ DIN và BS4505: DN15, DN20, DN25, DN32, DN40, DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN25, DN300...

  • Tiêu chuẩn loại gioăng: FF (Có lỗ bu lông) và RF (Không lỗ bu lông)

  • Hãng sản xuất: TEADIT/Brasil

  • Đại diện phân phối: VINDEC

3 ỨNG DỤNG VÒNG ĐỆM NA-1122

  • Gioăng vòng đệm tròn gasket không amiang thích hợp cho việc làm kín trong môi trường các chất dẫn xuất, dầu khí, nước, bão hòa lò hơi, dung môi, và các loại khí, đường ống dẫn hóa chất nói chung.

  • Đặc biệt được chỉ định dùng trong các ứng dụng hơi bảo hòa và giữ nhiệt độ siêu nóng của hệ thống lò hơi. Nhưng cũng rất hiệu quả trong làm kín hệ thống chất lỏng, dẫn xuất dầu mỏ, ethanol, sản phẩm hóa chất và các ứng dụng khác.

  • Làm kín mặt bích và các khớp nối trong đường ống, thiết bị trao đổi nhiệt, dạng tấm sợi, cắt thành các sản phẩm cho máy móc thiết bị (non metal), thích hợp cho hầu hết các ngành công nghiệp bao gồm cả dầu khí, hóa dầu và kỹ nghệ lạnh (LPG).

  • Gioăng đệm NA 1122 dùng làm kín giữa 2 mặt bích, mũ van công nghiệp trong môi trường hơi nóng quá nhiệt, hơi nóng bão hoà trong các nhà máy lọc dầu, công nghiệp hóa chất, nhiệt điện, nhà máy đóng tàu..,

4 BÁO GIÁ GIOĂNG NA-1122 TEADIT

Giá gioăng đệm mặt bích NA-1122

Size Độ dày (mm) Loại FF (vnd) Loại RF (nvd)
DN15 3mm 28.000 15.000
DN20 3mm 34.000 20.000
DN25 3mm 40.000 27.000
DN32 3mm 53.000 33.000
DN40 3mm 60.000 38.000
DN50 3mm 68.000 44.000
DN65 3mm 74.000 50.000
DN80 3mm 82.000 56.000
DN100 3mm 95.000 62.000
DN125 3mm 105.000 73.000
DN150 3mm 125.000 81.000
DN200 3mm 135.000 92.000
DN250 3mm 185.000 125.000

5 GIA CÔNG GIOĂNG ĐỆM NA-1122

  • Gioăng vòng đệm mặt bích NA 1122 là sản phẩm cao cấp nhất hiện nay trên thế giới, nó dùng để làm kín mặt bích của đường ống và van công nghiệp trong hệ thống hơi nóng.

  • Gioăng mặt bích NA1122 được gia công sản xuất từ tấm gioăng Na-1122 trên máy cắt CNC chuyên dụng với độ chính xác cao, do công ty VINDEC chúng tôi gia công sản xuất tại Hà nội.

  • Gia công theo các dạng tiêu chuẩn mặt bích ANSI, JIS, DIN, BS…Và các dạng phi tiêu chuẩn theo yêu cầu.

  • VINDEC gia công gioăng mặt bích NA-1122 có độ dày: 0.5mm, 0.8mm, 1mm, 1.5mm, 2mm, 2.5mm, 3mm, 4mm, 5mm, 6mm

  • Gioăng amiang mặt bích NA-1122 tiêu chuẩn JIS, ANSI, DIN, BS4504...

  • Size: DN15, DN20, DN25, DN32, DN40, DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN25, DN300...

  • Gioăng amiang mặt bích NA-1122 tiêu chuẩn FF có lỗ bu lông và gioăng amiang mặt bích RF không lỗ bu lông.

6 CATALOGUE VÒNG ĐỆM NA-1122

  • Quý khách hàng có thể tải catalogue tại đây.
