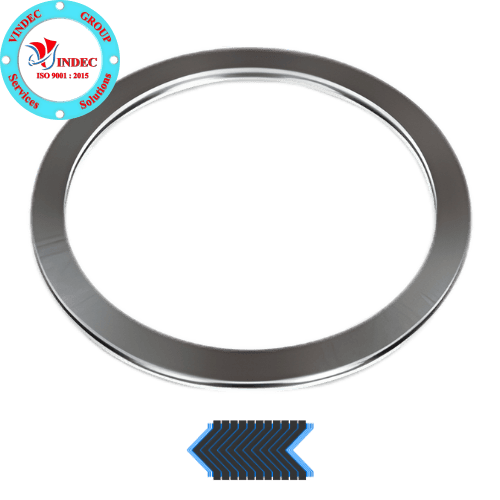

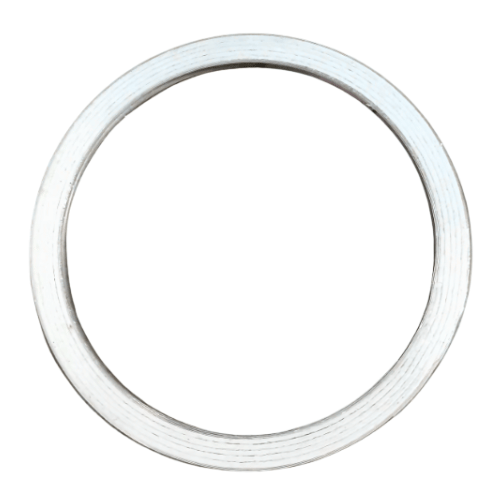

Gioăng Thép Xoắn 1 Vành

Vòng xoắn: 304(L), 316(L), 321, 31803, Hastelloy, Monel.

Dải chì mòng (Graphite filler): 550 độ C.

Dải PTFE mỏng (PTFE filler): 260 độ C.

Dải vật liệu không amiang mỏng (non asbestos fiber filler): 300 độ C.

Dải Ceramic mỏng (Ceramic filler): 1100 độ C.

Áp lực lớn nhất: 250 Bar.

Dày: 3.2, 4.5, 6.4 mm.

Size: DN15, DN20, DN25, DN32, DN40, DN50, DN65, DN80, DN100...

Dạng phi tiêu chuẩn (Theo yêu cầu).

Tiêu chuẩn: ANSI, JIS, DIN, BS, Phi tiêu chuẩn (theo yêu cầu).

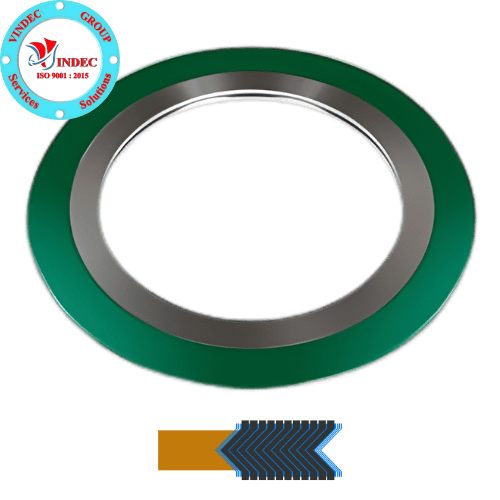

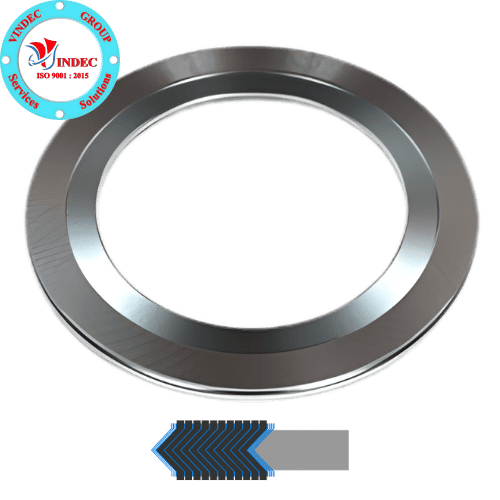

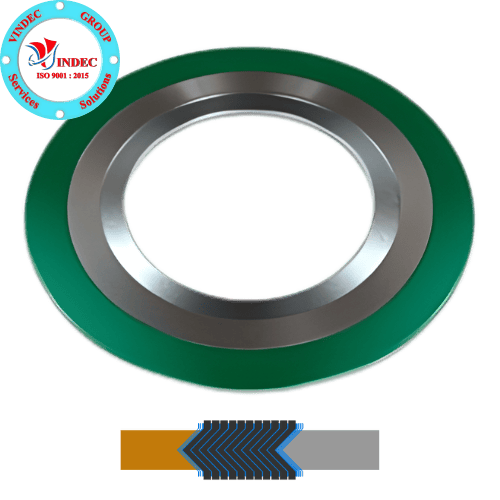

MUA LOẠI KHÁC:GIOĂNG THÉP XOẮN

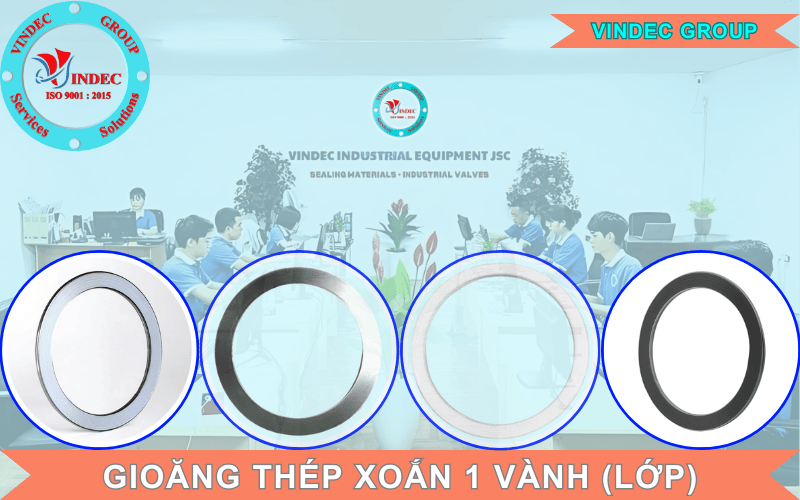

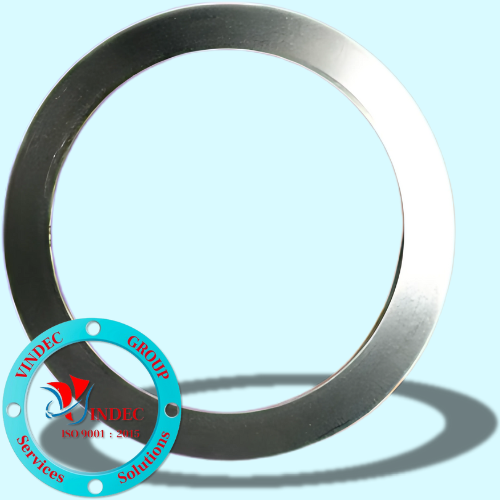

1.GIOĂNG CHÌ THÉP XOẮN 1 VÀNH

  • Gioăng thép xoắn 1 vành là gì? Nó là vòng đệm thép xoắn 1 lớp (Spiral wound gasket basic) được làm từ dải thép có hình dạng chữ "V" hoặc "W" kết hợp với chất điền đầy làm kín là dải chì graphite mềm hoặc chất phi kim loại mềm nhưa PTFE, cerramic,... Đây là một loại vòng đệm thép xoắn cơ bản nhất, loại gioăng này sử dụng cho mặt bích có rãnh ( tongue and groove flanges), hoặc mặt bích phẳng, đường ống chịu nhiệt, hóa chất, thiết bị trao đổi nhiệt...

2.THÔNG SỐ KỸ THUẬT GIOĂNG THÉP XOẮN 1 VÀNH

Vật liệu gioăng 1 vành:

  • Vòng thép xoắn: Inox 304(L), 316(L), 321, 31803, Hastelloy, Monel.

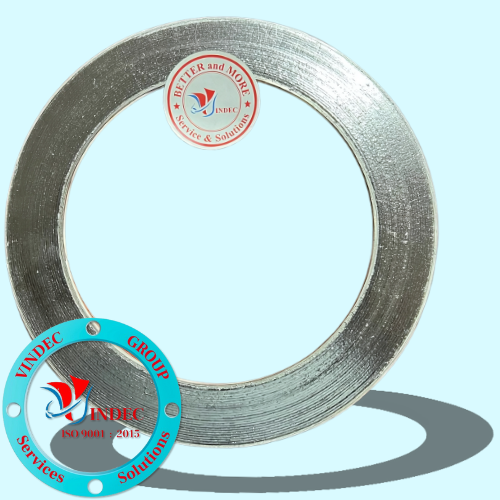

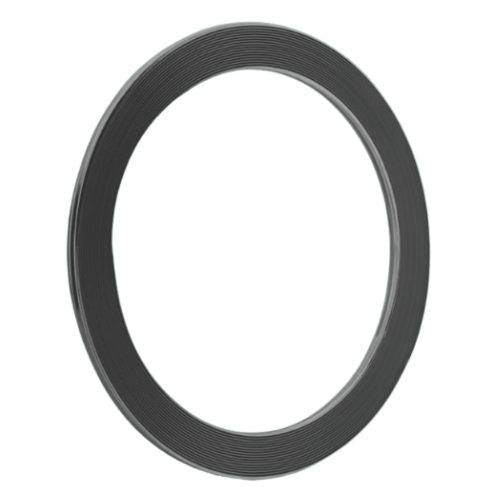

  • Chất điền đầy làm kín: Dải chì mềm (Flexible graphite), đây được gọi là gioăng chì thép xoắn 1 vành

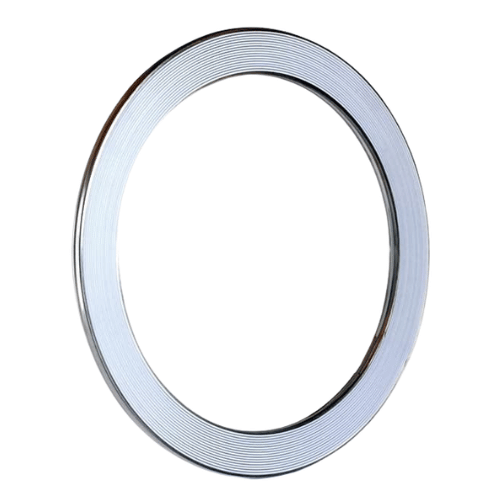

  • Với chất điền đầy là: Nhựa PTFE, CNAF (vật liệu không amiang), Ceramic thì đây được gọi là gioăng thép xoắn 1 vành phi kim.

  • Chứng chỉ xuất xưởng, chứng chỉ không amiang - SGS.

Nhiệt độ và áp lực gioăng 1 vành:

  • Với tùy từng chất độn điền đầy làm kín khác nhau và gioăng thép xoắn 1 vành có những đặc tính chịu nhiệt độ, cũng như áp lực khác nhau. Dưới đây là một số vật liệu thông dụng mà công ty VINDEC chúng tôi sử dụng để làm gioăng thép xoắn một vành cơ bản, mời quý khách hàng tham khảo và chọn lựa sản phẩm đúng theo yêu cầu.

  • Dải chì mòng (Graphite filler): 550 độ C.

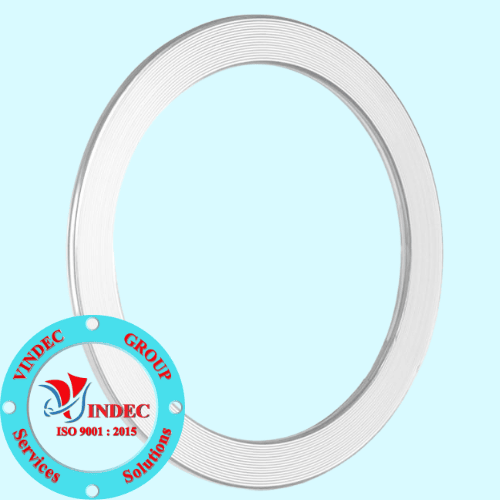

  • Dải PTFE mỏng (PTFE filler): 260 độ C.

  • Dải vật liệu không amiang mỏng (Compressed non asbestos fiber filler): 300 độ C.

  • Dải Ceramic mỏng (Ceramic filler): 1100 độ C.

  • Áp lực lớn nhất: 250 Bar.

Kích thước gioăng 1 vành:

  • Dày: 2.5, 3.2, 4.5, 6.4 mm (Hiện nay độ dày thông dụng nhất là 4.5mm).

  • Tiêu chuẩn: ANSI, JIS, DIN, BS4504, GB

  • Size: DN15, DN20, DN25, DN32, DN40, DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN250,...

  • Dạng phi tiêu chuẩn (Theo yêu cầu).

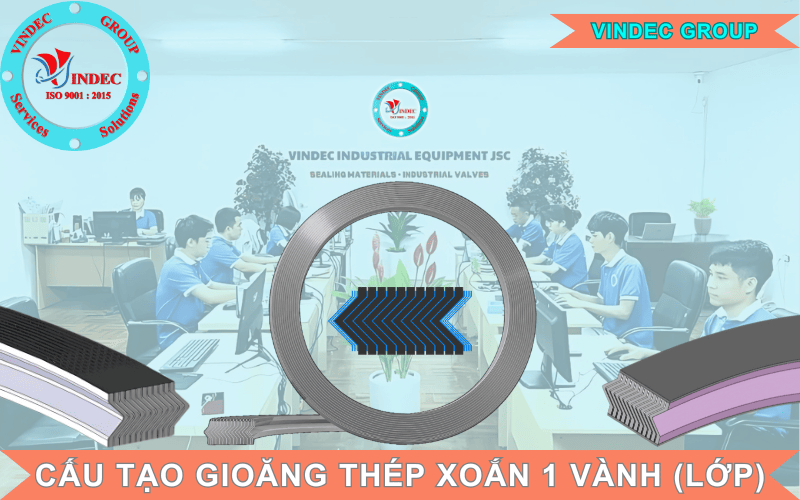

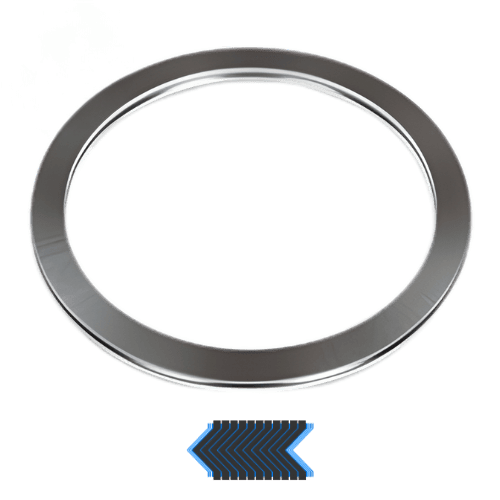

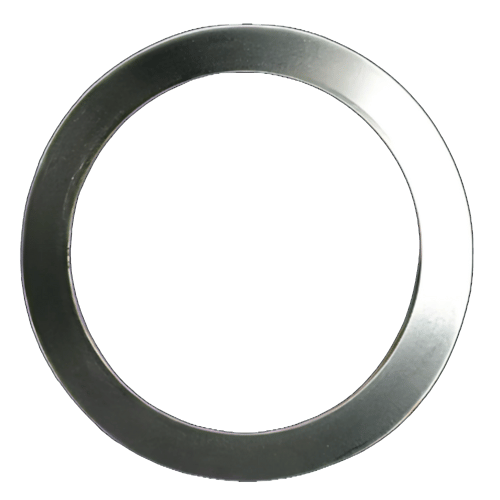

3.CẤU TẠO GIOĂNG THÉP XOẮN 1 VÀNH

Gioăng thép xoắn 1 vành có câu tạo đơn giản cơ bản nhất, nó được kết hợp gồm có 2 thành phần như sau:

  • Vòng thép xoắn: được làm từ các dải inox mỏng cuốn hình xoắn ốc.

  • Dải chất điền đầy: là các dải chì mỏng, PTFE, Ceramic, Mica hoặc vật liệu không amiang.

4. HƯỚNG DẪN CHỌN MUA GIOĂNG THÉP XOẮN 1 VÀNH

VINDEC xin gửi tới quý khách hàng thông tin hướng dẫn chọn mua gioăng thép xoắn phù hợp nhất với mục đích sử dụng của quý khách hàng như sau:

Chọn vật liệu

  • Vật liệu dải thép xoắn: Inox 304 (304L), 316 (316L)...

  • Vật liệu dải độn điền đầy làm kín: Chì graphite, PTFE, Mica, Ceramic, Non asbestos.

  • Chúng ta chọn vật liệu ở đây cũng đồng nghĩa với việc đi chọn nhiệt độ và môi chất sử dụng mong muốn.

Chọn kích thước

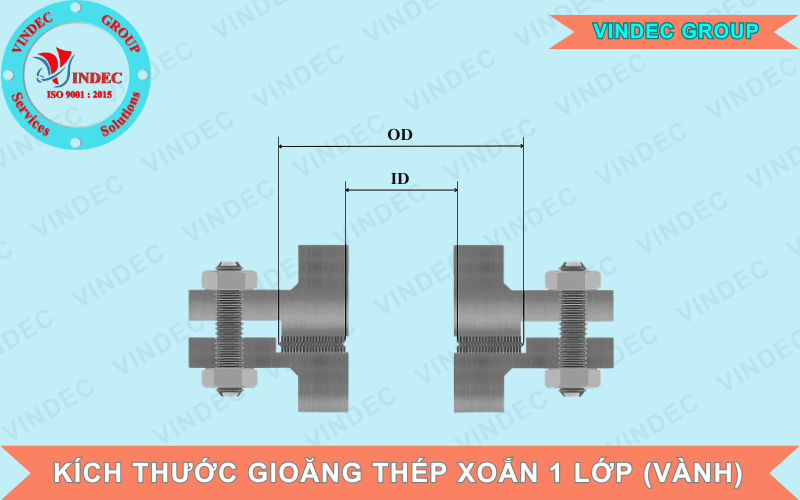

  • Quý kích có thể đưa ra yêu cầu kích thước mong muốn như: Đường kính trong (ID) và đường kính ngoài (OD)

  • Quý khách cũng có thể đưa ra yêu cầu cần lắp gioăng làm kín cho mặt bích tiêu chuẩn nào, với mỗi hệ tiêu chuẩn bích sẽ có thông số khác nhau như: Chuẩn bích JIS, Ansi/Asme, DIN, BS...

  • Loại gioăng cơ bản thông dụng hay loại gioăng có tăng cứng (theo yêu cầu)

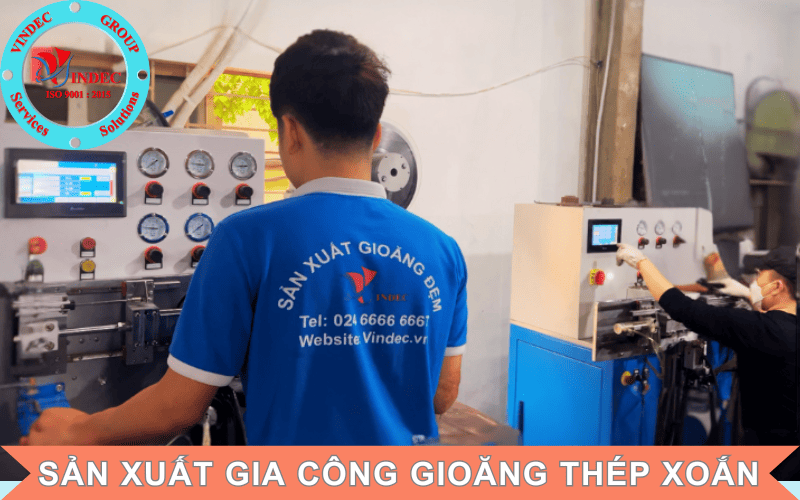

5.SẢN XUẤT GIA GIOĂNG CHÌ THÉP XOẮN 1 VÀNH

  • Tại VINDEC chúng tôi có nhiều năm kinh nghiệm sản xuất gia công gioăng thép xoắn 1 vành dạng: gioăng phủ chì, gioăng phủ PTFE, phủ ceramic...

  • Bạn đang có nhu cầu về gioăng thép xoắn 1 vành hãy liên hệ với VINDEC để được đáp ứng kịp thời nhất cho mọi yêu cầu của bạn.

6. BÁO GIÁ GIOĂNG CHÌ THÉP XOẮN 1 VÀNH

  • Khi bạn có nhu cầu tìm mua hay hỏi giá tham khảo về gioăng thép xoắn 1 vành cũng như gioăng chì thép xoắn 1 vành trên thị trường, thì bạn nên tìm những đơn vị uy tín có kinh nghiệm lâu năm tại Việt nam để chọn làm đối tác tin cây.

  • Tại Việt nam, Công ty VINDEC là một trong những đơn vị có nhiều năm kinh nghiệm về sản xuất gia công gioăng chì 1 vành tại Hà nội. Bạn hãy liên hệ với chúng tôi để được báo giá và tư vấn bởi các chuyên gia trên 20 năm kinh hàng đầu tại Việt nam trong lĩnh vực này.

  • Giá gioăng chì thép xoắn 1 vành được sản sản bởi công ty VINDEC luôn có giá cả tốt nhất và cạnh tranh tốt nhất tại Việt nam, kể cả với hàng Trung quốc đang tràn ngập thị trường.

  • Bạn cần báo giá gioăng chì 1 vành hãy liên hệ ngay với phòng kinh doanh VINDEC để được chào giá rẻ nhất ngay hôm nay nhé.

  • Giá gioăng chì thép xoắn 1 vành
Size Độ dày Đơn giá (vnd)
DN15 (1/2") 4.5mm 20.000
DN20 (3/4") 4.5mm 25.000
DN25 (1") 4.5mm 31.000
DN32 (1.1/4") 4.5mm 40.000
DN40 (1.1/2") 4.5mm 52.000
DN50 (2") 4.5mm 60.000
DN65 (2.1/2") 4.5mm 73.000
DN80 (3") 4.5mm 84.000
DN100 (4") 4.5mm 95.000
DN125 (5") 4.5mm 108.000
DN150 (6") 4.5mm 120.000
DN200 (8") 4.5mm 135.000
DN250 (10") 4.5mm 165.000

Giá gioăng (ron) 1 vành phi tiêu chuẩn

  • Giá gioăng chì 1 vành phi tiêu chuẩn sẽ phụ thuộc vào kích thước và vật liệu khách hàng yêu cầu.

  • Bạn đang tìm mua gioăng chì 1 vành phi tiêu chuẩn hãy gửi cho chúng tôi thông số kích thước, công ty VINDEC chúng tôi có thể đáp ứng mọi yêu cầu của bạn sớm nhất, bởi chúng tôi có đầy đủ máy móc trang thiết bị hiện đại để gia công sản xuất cho bạn tại Hà nội.

7. ỨNG DỤNG VÀ LẮP ĐẶT

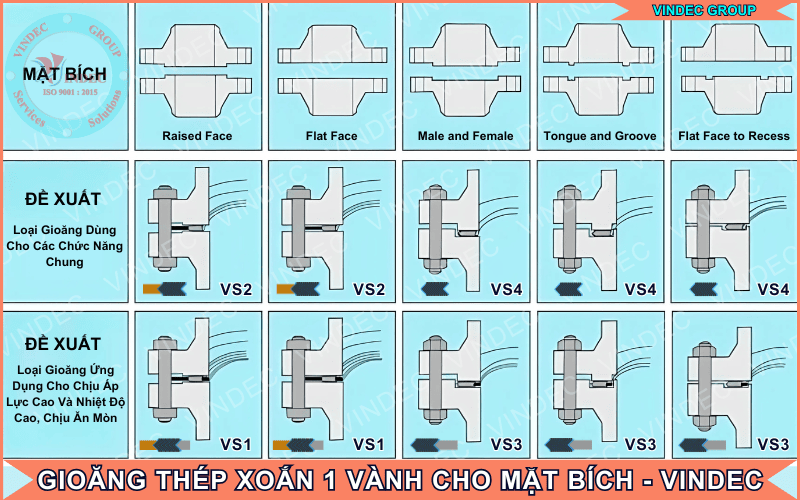

  • Gioăng (ron) thép xoắn 1 lớp vành dùng cho mặt bích "tongue and groove flange, male and female flange, flat face to recess"

  • Gioăng thép xoắn 1 vành (Spiral wound gasket basic) dùng làm vòng đệm cho mặt bích, van, bơm, hệ thống trao đổi nhiệt, máy móc thiết bị công nghiệp.

  • Ron (gioăng) thép xoắn 1 vành dùng trong ngành hóa dầu, nhiệt điện, đóng tàu, nhà máy đường, nhà máy giấy…
