Gioăng Thép Xoắn 2 Vành Chặn Trong

Gioăng Thép Xoắn 2 Vành Chặn Trong

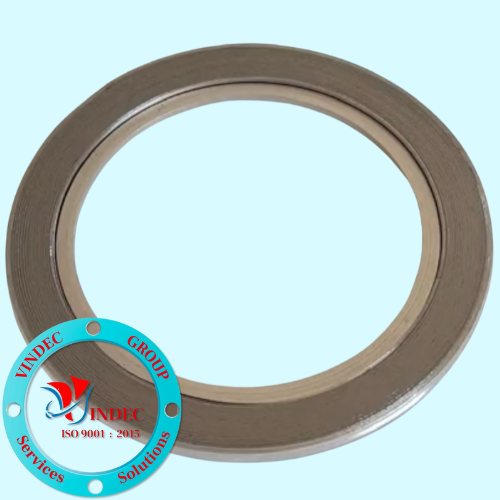

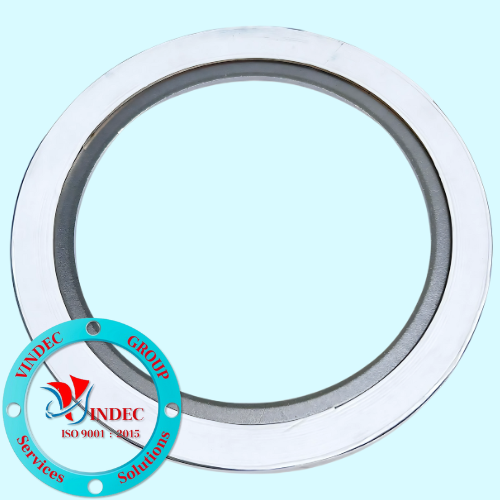

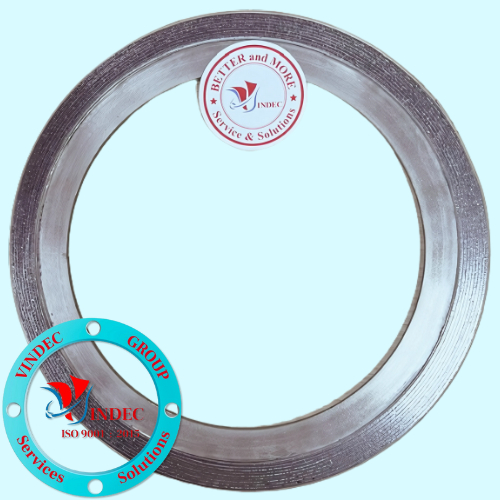

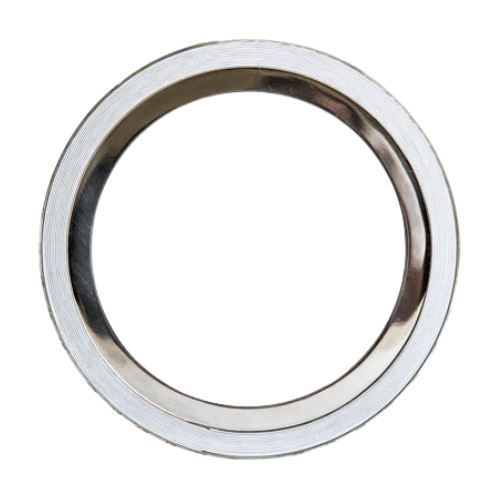

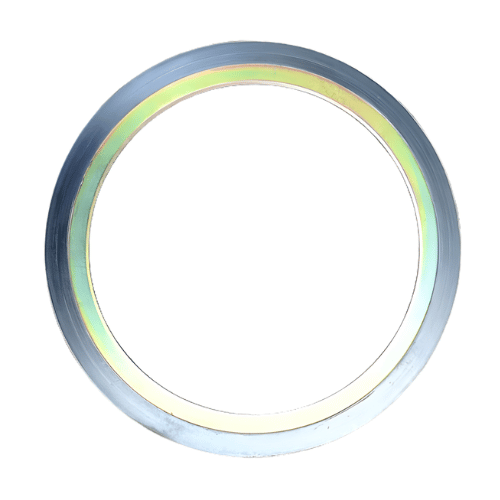

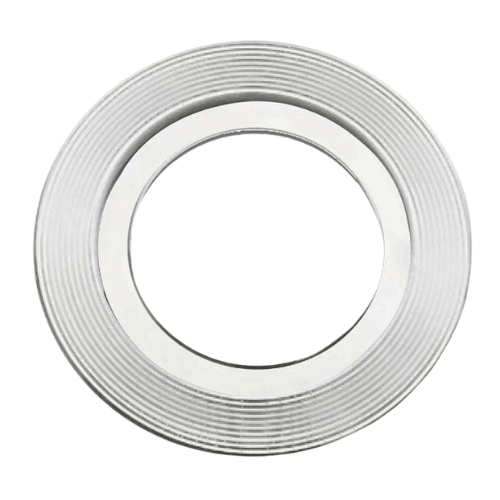

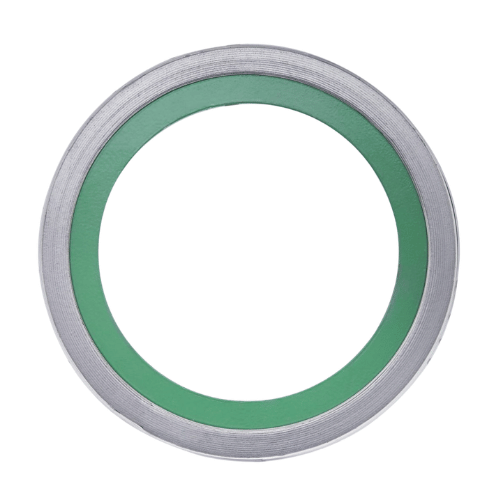

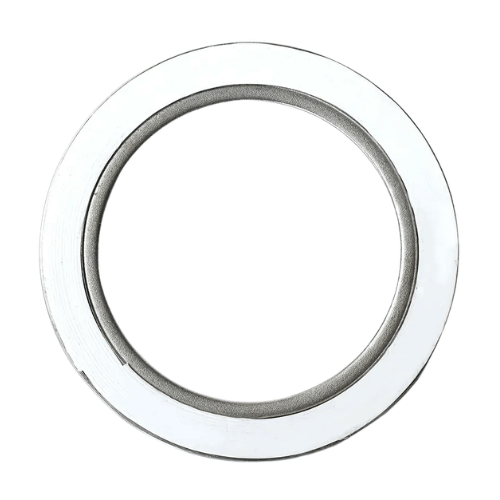

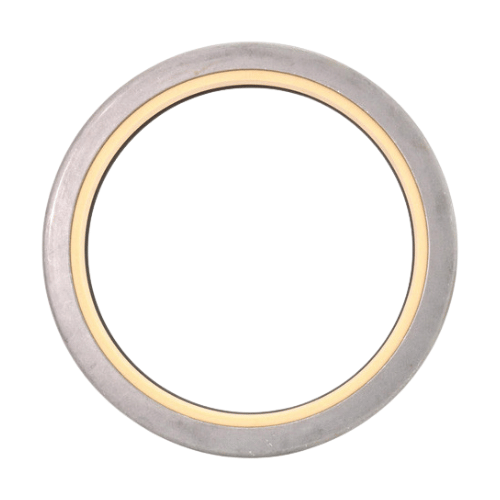

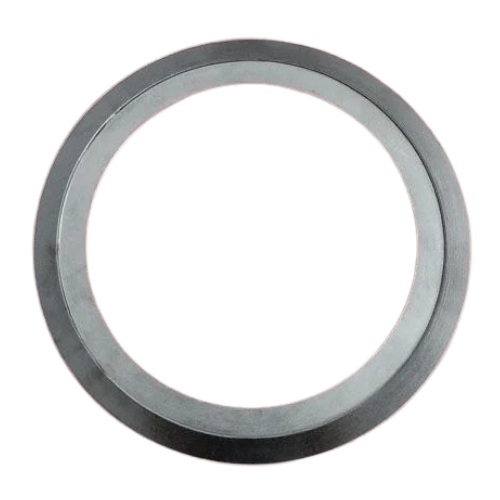

• Gioăng thép xoắn 2 vành chặn trong (spiral wound gasket with inner ring) là một loại vòng đệm làm kín có 2 lớp được cấu tạo bao gồm: Dải thép có hình dạng chữ "V" hoặc "W" kết hợp với chất điền đầy làm kín mềm dai như "dải băng chì graphite, PTFE, ceramic, mica,..." được quấn xen kẽ lại với nhau và cùng với một vòng chặn bên trong (inner ring: inox 304, 316) để tăng độ cứng vững.
• Loại gioăng này sử dụng cho mặt bích âm dương (male and female flanges).

Tên gọi khác: Gioăng kim loại xoắn 2 vành, ron chì inox 2 lớp, gioăng thép xoắn 2 vòng, gioăng chì 2 lớp.

Thông Số Kỹ Thuật Gioăng 2 Vành Chặn Trong

Vật liệu cấu thành

• Vòng xoắn: 304(L), 316(L), 321, 31803, Hastelloy, Monel
• Chất điền đầy : chì Graphite, PTFE, CNAF, Ceramic
• Vòng trong : 304(L), 316(L), 321, 31803, Hastelloy, Monel.
• Chứng chỉ: chứng chỉ xuất xưởng, chứng chỉ không amiang - SGS

Nhiệt độ & áp lực

• Graphite filler: 550 độ C
• PTFE filler: 260 độ C
• Compressed non asbestos fiber filler: 300 độ C
• Ceramic filler: 1100 độ C
• Áp lực lớn nhất: 250 Bar

Độ dày & tiêu chuẩn

• Dày: 2.5, 3.2, 4.5, 6.4 mm
• Tiêu chuẩn: ANSI, JIS, DIN, dạng phi tiêu chuẩn (Theo yêu cầu)

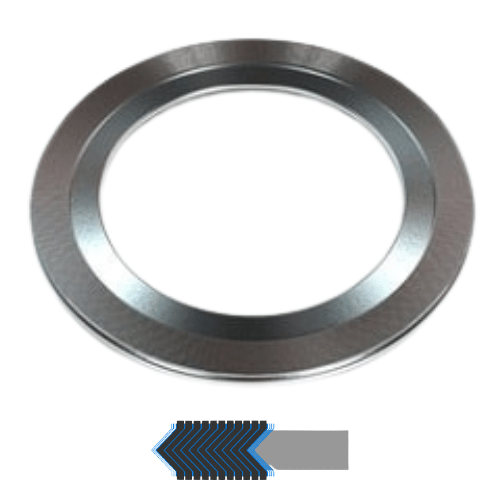

Cấu Tạo Gioăng 2 Vành Chặn Trong

Gioăng (ron) thép xoắn 2 vành chặn trong được cấu tạo từ các bộ phận sau:

• Vành chặn trong: inox 304 (L), 316 (L),...

• Vành làm kín: gồm có dải inox xoắn ốc và lớp độn làm kín (chì graphite, PTFE, ceramic, mica,...)

Sản Xuất Gia Công Gioăng 2 Vành Chặn Trong

Tiêu chuẩn DIN/BS

Tiêu chuẩn DIN/BS như PN10, PN16, PN25, PN40, PN64, PN100, PN160, PN250... size từ DN10 đến DN500...

Tiêu chuẩn JIS

Tiêu chuẩn JIS10K, JIS16K, JIS20K, JIS30K, JIS40, JIS60K...size từ 10A đến 500A...

Tiêu chuẩn ANSI/ASME

Tiêu chuẩn ANSI/ASME size từ 3/8" đến 24"...

Với vật liệu gioăng thép xoắn: Lớp độn làm kín là chì, PTFE, ceramic... Vòng thép xoắn là inox 304, 304L, 316, 316L... Vành chặn trong là inox 304(L), 316(L) hoặc thép carbon.

Báo Giá Gioăng Thép Xoắn 2 Vành Chặn Trong

• Giá cạnh tranh, báo giá nhanh, hỗ trợ kỹ thuật tận tình theo yêu cầu
• Liên hệ ngay VINDEC để nhận báo giá chi tiết và tư vấn phù hợp

Bảng giá dưới đây chỉ mang tính chất tham khảo, giá cả sẽ phụ thuộc vào vật liệu yêu cầu, số lượng đặt hàng và tùy từng thời điểm.

Ứng Dụng Của Gioăng Thép Xoắn 2 Vành Chặn Trong

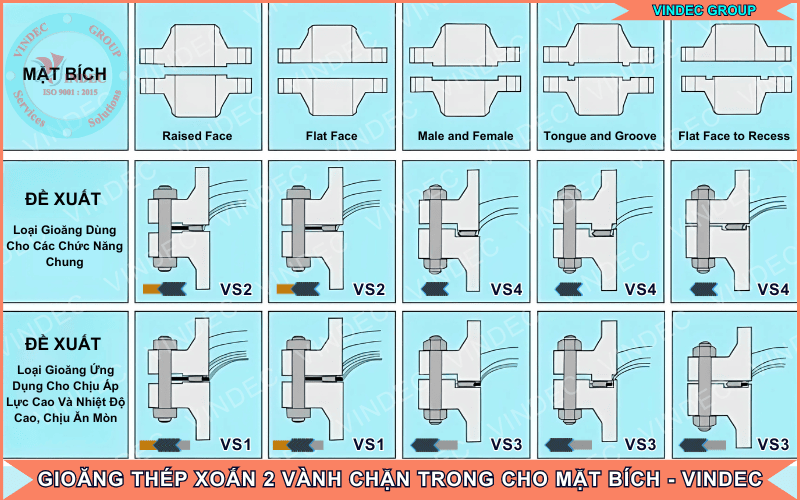

• Ứng dụng cho mặt bích Male – Female, FF, rãnh, lõm
• Dùng làm gioăng làm kín mặt bích đường ống, van, bơm, thiết bị trao đổi nhiệt
• Phù hợp hệ thống chịu nhiệt, áp suất cao, môi trường hơi, dầu, hóa chất
• Ứng dụng trong ngành hóa dầu, nhiệt điện, đóng tàu
• Sử dụng rộng tại nhà máy giấy, đường, công nghiệp nặng

VINDEC – Nhà Sản Xuất Gioăng Thép Xoắn 2 Vành Chặn Trong

• Sản xuất trực tiếp: VINDEC gia công trực tiếp gioăng thép xoắn 2 vành chặn trong, bảo đảm tiến độ và chất lượng ổn định.

• Gia công chính xác: Kích thước, độ dày và kết cấu gioăng được kiểm soát theo bản vẽ hoặc yêu cầu kỹ thuật.

• Đáp ứng nhiều tiêu chuẩn: Sản xuất theo ASME, JIS, DIN, BS và các kích thước phi tiêu chuẩn.

• Kiểm tra trước khi giao: VINDEC kiểm soát vật liệu, kích thước, bề mặt và độ hoàn thiện của từng sản phẩm.

• Tư vấn đúng ứng dụng: Hỗ trợ lựa chọn vật liệu theo môi chất, nhiệt độ, áp suất và kiểu mặt bích.

• Thời gian giao hàng nhanh: Năng lực sản xuất trong nước giúp đáp ứng đơn hàng gấp và số lượng lớn.

• Giá thành cạnh tranh: Khách hàng mua trực tiếp từ nhà sản xuất, giảm chi phí trung gian.

• Gia công theo yêu cầu: Nhận sản xuất gioăng mẫu, kích thước đặc biệt và đơn hàng theo bản vẽ riêng.

• Hỗ trợ kỹ thuật lâu dài: VINDEC đồng hành trong quá trình lựa chọn, lắp đặt và sử dụng sản phẩm.
