VAN CẦU THÉP
__________________________________________

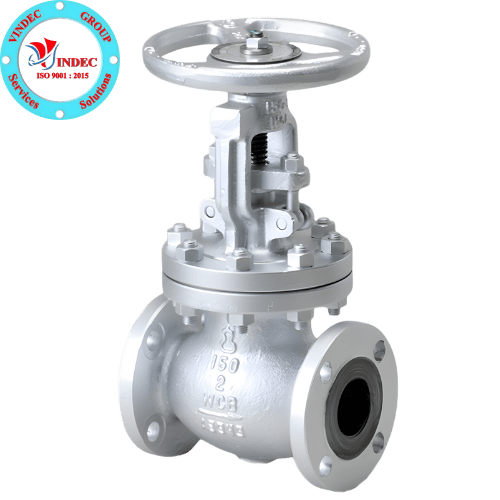

Van Cầu Thép / Van Hơi Thép
- Van cầu thép hay còn gọi là Van hơi thép đúc WCB có tên tiếng anh là Cast Steel Globe Valve, chúng thường được sử dụng ở những hệ thống yêu cầu áp lực cao dầu khí, xăng dầu, hơi nóng...
- Van cầu thép đúc là loại van có kết nối mặt bích hoặc hàn đối đầu được thiết kế theo tiêu chuẩn BS 1873 hoặc API 627 và được sử dụng rộng rãi trong ngành công nghiệp dầu khí.
- VINDEC chuyên nhập khẩu cung cấp Van Cầu Thép đúc WCB, mặt bích JIS 10K, 16K, 20K, ANSI 150, 300, 600, 900, 1500, 2500, PN16, PN25, PN40, PN63, PN100 áp lực cao giá rẻ cạnh tranh.
__________________________________________
Thông Số Kỹ Thuật Van Cầu Thép
- Van cầu thép – Van hơi thép hay Van dầu nóng: Thép WCB (Cast steel)
- Tên gọi: Van cầu thép, Van hơi thép, van yên ngựa thép, van chữ ngã thép, van chặn hơi thép, van chặn hơi 2 chiều thép, van dầu nóng thép...
- Thân và nắp (Body and Bonnet): Đúc được gia công chính xác. Nắp đậy một mảnh để căn chỉnh tốt hơn, ít bộ phận hơn.
- Vật liệu thân (Body Material): Carbon Cast Steel: A216 WCB, WCC; Alloy Steel: A217 WC6, WC9, C5, C12; Low Temperature Carbon Steel: A352 LCB, LCC
- Trim : 13Cr stem, 13Cr faced disc, and CoCr alloy faced seats API Trim 8 suitable for service up to 850 độ F(454 độ C)
- Mặt đế đệm (Seat face): Hợp kim CoCr được tôi cứng, chắc chắn như mặt gương. Mặt đế đệm hình nón được gia công tinh xảo nên bề mặt tốt.
- Tay quay vận hành (Impact handwheel): Van cầu yêu cầu mô-men xoắn đóng cao hơn với van cổng có cùng đường kính và cấp áp suất.
- Kiểu kết nối: Nối bích tiêu chuẩn: JIS, BS, DIN, ANSI.
- Tiêu chuẩn mặt bích : Mặt bích JIS 10K, 16K, 20K, ANSI 150, 300, 600, 900, 1500, 2500, PN16, PN25, PN40, PN63, PN100, PN160
- Kích thước: DN25, DN32, DN40, DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN250, DN300, DN400., DN500…
- Áp suất làm việc: 10kgf/cm2, 16kgf/cm2, 25kgf/cm2, 40kgf/cm2, 60kgf/cm2, 100kgf/cm2, 160kgf/cm2
- Nhiệt độ hoạt động: 450 độ C
- Điều khiển: Tay vặn, tay quay vô lăng
- Các loại van cầu thép : Van cầu thép mặt bích, Van hơi thép mặt bích, van cầu thép Bellow Seal
- Hãng sản xuất: King gate, Joeun, Arita, Kitz, Hitachi, Zetkama, KSB
- Xuất xứ: Trung Quốc, Đài Loan, Nhật Bản, Malaysia, Hàn Quốc, Đức, Balan
__________________________________________
Cấu Tạo Van Cầu Thép
CẤU TẠO VAN CỔNG THÉP
__________________________________________
Nguyên Lý Hoạt Động Van Cầu Hơi
- Khi chúng ta điều khiển,quay tay hoặc sử dụng bộ phận truyền động,trục van sẽ chuyển động xoay bằng các rãnh ren trên trục xoay và bạc trục.Chuyển động xoay được chuyển thành chuyển động tịnh tiến thẳng đứng,từ đó đĩa van được chuyển động theo phương vuông góc với vòng đệm.Van được đóng hoàn toàn khi bề mặt đĩa van và bề mặt vòng đệm được tiếp xúc nhau.Dòng lưu chất được ngăn hoàn toàn khi độ siết đạt độ kín khiết.Van ở trạng thái mở, khi bề mặt đĩa van không tiếp xúc với bề mặt vòng đệm, tốc độ dòng chảy được điều chỉnh bằng cách tăng giảm khoảng cách của 2 bề mặt.
- Trạng thái mở hoàn toàn, dòng chảy sẽ đạt tốc độ lớn nhất: Khi trục và đĩa van được đưa lên cao nhất,van ở trạng thái mở hoàn toàn,dòng chảy sẽ đạt tốc độ cao nhất,lưu lượng đạt giá trị lớn nhất.Tuy nhiên do cấu tạo của van,dòng lưu chất chảy qua van sẽ tổn thất một phần lưu lượng.
- Trạng thái mở 1 phần,điều tiết tốc độ dòng chảy: người ta điều chỉnh lưu lượng của chất qua van bằng cách điểu chỉnh khoảng cách giữa đĩa van và ghế van.Muốn có dòng chảy nhỏ thì vạn tay van theo chiều kim đồng hồ,khe hở giữa ghế van và đĩa van hẹp dần,ngược lại thì khe hở rộng ra và lưu lượng lớn hơn
- Trạng thái đóng hoàn toàn: Quay vô lăng theo chiều kim đồng hồ,siết chặt vô lăng sẽ khiến đế van ép chặt lên ghế van, Thường thì đĩa và ghế van được làm bằng inox hoặc bằng hợp kim đồng, tạo nên mặt kín giữa đĩa van và ghế van, khiến dòng lưu chất được ngăn lại hoàn toàn.
MÔ PHỎNG HOẠT ĐỘNG VAN CẦU HỚI THÉP
__________________________________________
Lựa Chọn Cỡ Van Cầu Với Đường Ống
Van cầu thép thông thường sẽ được lắp mặt bích tiêu chuẩn JIS, ANSI, DIN, BS... và có size từ DN25 trở lên thường dùng ở nơi áp cao và nhiệt độ cao, vẫn có van cầu thép size nhỏ nối ren hoặc mặt bích nhưng ít được sử dụng, mà thay bằng van cầu gang hoặc đồng, inox..
- Van cầu thép DN25 - 1" (25mm/ 25A) đường ống phi 34 mm
- Van cầu thép DN32 - 1.1/4" (32mm/ 32A) đường ống phi 42 mm
- Van cầu thép DN40 - 1.1/2" (40mm/ 40A) đường ống phi 49 mm
- Van cầu thép DN50 - 2" (50mm/ 50A) đường ống phi 60 mm
- Van cầu thép DN65 - 2.1/2" (50mm/ 50A) đường ống phi 76 mm
- Van cầu thép DN80 - 3" (80mm/80A) đường ống phi 90 mm
- Van cầu thép DN100 -4" (100mm/100A) đường ống phi 114 mm
- Van cầu thép DN125 - 5" (125mm/125A) đường ống phi 140 mm
- Van cầu thép DN150 - 6" (150mm/150A) đường ống phi 168 mm
- Van cầu thép DN200 - 8" (200mm/200A) đường ống phi 220 mm
- Van cầu thép DN250 - 10" (250mm/250A) đường ống phi 273 mm
- Van cầu thép DN300 - 12" (300mm/300A) đường ống phi 323 mm
- Van cầu thép DN350 -14" (350mm/350A) đường ống phi 355 mm
- Van cầu thép DN400 -16" (400mm/400A) đường ống phi 406 mm
__________________________________________
Mua Van Hơi Thép
- VINDEC là địa chỉ phân phối VAN CẦU THÉP uy tín tại Việt nam có thể làm hài lòng khách hàng với năng lực đội ngũ nhân viên có kỹ thuật trình độ kỹ thuật cao, được đào tạo chuyên nghiệp bài bản của hãng.
- Quý khách hàng có thể tìm kiếm hoặc Download về máy Catalogue sản phẩm của hãng tại Website của chúng tôi với thông số kỹ thuật rõ ràng chính xác nhất của hãng tại: VAN HƠI
- Chúng tôi có Kho Hàng tại Hà Nội và Hồ Chí Minh và có Kho Hàng + Xưởng Sản Xuất với diện tích trên 2.000m2 tại Hà Nội.
- VINDEC với năng lực và kinh nghiệm gần 20 năm cùng với đội ngũ kỹ sư giầu chuyên môn, chúng tôi tự đáp ứng được các dự án lớn về hàng Van Công Nghiệp chúng tôi luôn đồng hành cùng phát triển.
