Van 1 Chiều Gang - Phân Loại Và Ứng Dụng Van Một Chiều Gang

1. VAN 1 CHIỀU GANG LÀ GÌ ?

- Van 1 chiều gang là một dòng van một chiều được làm từ vật liệu gang, có thể là gang xam (gang đúc) hoặc gang dẻo (gang cầu) có tên gọi là cast iron check valve và ductile iron check valve.

- Van 1 chiều gang được sản xuất với kết nối ren BS, NPT hoặc mặt bích JIS 10K, PN10, PN16, PN25, Ansi/Asme class 150, 300, 600.... Van 1 chiều gang được dùng phổ biến ở hệ nước và hơi nóng, khí nén...

2. THÔNG SỐ KỸ THUẬT VAN MỘT CHIỀU

- Chất liệu: Gang xám - Cast iron (CF200), gang dẻo - Ductile iron (FCD-S)

- Kiểu kết nối: Nối ren BS21, ren NPT,  nối bích tiêu chuẩn: JIS, BS, ANSI, DIN...

- Kích thước: DN15, DN20, DN25, DN32, DN40, DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN250, DN300, DN400…

- Áp suất làm việc: 10kgf/cm2, 16kgf/cm2, 25kgf/cm2, 40kgf/cm2, 63kgf/cm2

- Nhiệt độ hoạt động: 0 đến 450 độ C

- Các loại van 1 chiều gang: Van 1 chiều gang mặt bích, Van 1 chiều gang nối ren, van 1 chiều gang lá, van 1 chiều gang cối...

- Hãng sản xuất: King gate, Joeun, Arita, Kitz, Hitachi, Zetkama, KSB

- Xuất xứ: Trung Quốc, Đài Loan, Nhật Bản, Malaysia, Hàn Quốc, Đức, Balan

3. PHÂN LOẠI VAN 1 CHIỀU

Van một chiều gang có khá nhiều loại và hình dạng và cấu tạo khác nhau tùy vào mục đích sử dụng cũng như chức năng mà người ta chế tạo sản xuất ra nhiều loại Van 1 Chiều khác nhau.

Sau đây chúng tôi xin giới thiệu qua 1 số Van 1 chiều gang được dùng rộng rãi trong dân dụng và công nghiệp.

3.1. Theo Cấu Tạo Van 1 Chiều Gang

3.1.1. Van 1 Chiều Gang Lá Lật

- Van 1 chiều gang lá lật là loại van 1 chiều được chế tạo với 1 cánh cửa lật gắn với khớp bản lề xoay, khi có áp lực đủ lớn thắng được trọng lượng và áp lực hồi về thì lá lật sẽ được mở để dòng môi chất đi qua van.

- Van 1 chiều gang lá lật thường được sử dụng trong các hệ thống nước sạch, nước thải, xăng dầu... hầu hết dùng trong đường hệ thống dẫn truyền môi chất lỏng.

3.1.3. Van 1 Chiều Gang Đĩa Nâng

- Van 1 chiều gang nâng có cấu tạo đơn giản hơn so với các loại van 1 chiều khác, nó hoạt động được nhờ trọng lượng của đĩa van di chuyển trượt dọc trục van và áp lực hồi về của môi chất trong hệ thống đường ống làm đĩa van đóng lại.

- Van 1 chiều gang nâng dạng này thường được sử dụng cho hệ khí nén, hơi nóng, khí... Bởi dòng chảy đi qua van sẽ là dòng chảy rối gây tổn thất áp lực.

- Thường được lắp đặt nằm ngang và có thể lắp đặt thêm lò xo để hỗ trợ việc đóng van tốt hơn.

- Một phương án khác có thể sử đụng là thay đổi cấu trúc van: van một chiều bi trượt. Loại van này chỉ được sử dụng ở đường ống nhỏ.

3.1.4. Van 1 Chiều Gang Bướm

- Được cấu tạo như điểm đặc trưng của van một chiều gang dạng cửa xoay đó là trục của mặt đế đỡ luôn trùng với trục trong hệ thống đường ống dẫn lưu chất.

- Khi không có dòng lưu chất đi qua van, mặt đế đỡ được đóng kín bởi cửa xoay. Khi có dòng lưu chất đi tới van, cửa xoay quay quanh trục tạo khe hở cho phép lưu chất đi qua van.

- Khi dòng lưu chất đi qua van bị ngưng cung cấp thì cửa xoay quay trở về vị trí đóng nhờ khối lượng của chính nó.

- Ở dạng van nằm ngang, trục quay của cửa xoay được thiết kế cao hơn so với trục đường ống, để đảm bảo cửa sập quay về vị trí đóng khi không có lưu chất.

3.2. Theo Kết Nối Van 1 Chiều

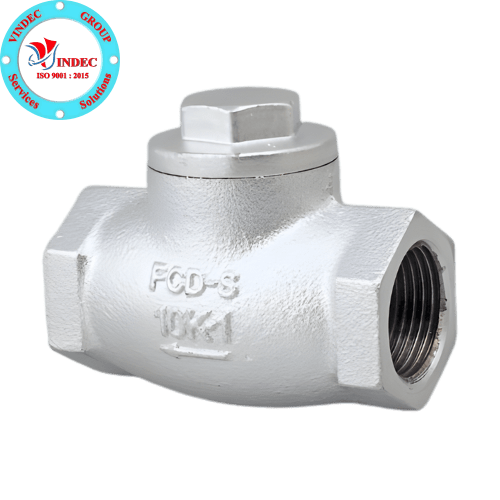

3.2.1. Van 1 Chiều Gang Nối Ren

3.2.2. Van 1 Chiều Gang Mặt Bích

3.2.3. Van 1 Chiều Gang Nối Kẹp

4. CHỌN CỠ VAN 1 CHIỀU GANG VỚI ĐƯỜNG ỐNG

- Van 1 chiều gang nối ren DN15 1/2" (15mm/ 15A) đường ống phi 21 mm

- Van 1 chiều gang nối ren DN20 - 3/4" (20mm/ 20A) đường ống phi 27mm

- Van 1 chiều gang nối ren (hoặc mặt bích) DN25 - 1" (25mm/ 25A) đường ống phi 34 mm

- Van 1 chiều gang nối ren (hoặc mặt bích) DN32 - 1.1/4" (32mm/ 32A) đường ống phi 42  mm

- Van 1 chiều gang nối ren (hoặc mặt bích) DN40 - 1.1/2" (40mm/ 40A) đường ống phi 49 mm

- Van 1 chiều gang nối ren (hoặc mặt bích) DN50 - 2" (50mm/ 50A) đường ống phi 60 mm

- Van 1 chiều gang mặt bích DN65 - 2.1/2" (50mm/ 50A) đường ống phi 76 mm

- Van 1 chiều gang mặt bích DN80 - 3" (80mm/80A) đường ống phi 90 mm

- Van 1 chiều gang mặt bích DN100 - 4" (100mm/100A) đường ống phi 114 mm

- Van 1 chiều gang mặt bích DN125 - 5" (125mm/125A) đường ống phi 140 mm

- Van 1 chiều gang mặt bích DN150 - 6" (150mm/150A) đường ống phi 168 mm

- Van 1 chiều gang mặt bích DN200 - 8" (200mm/200A) đường ống phi 220 mm

- Van 1 chiều gang mặt bích DN250 - 10" (250mm/250A) đường ống phi 273 mm

- Van 1 chiều gang mặt bích DN300 - 12" (300mm/300A) đường ống phi 323 mm

- Van 1 chiều gang mặt bích DN350 - 14" (350mm/350A) đường ống phi 355 mm

- Van 1 chiều gang mặt bích DN400 - 16" (400mm/400A) đường ống phi 406 mm

5. ỨNG DỤNG VAN MỘT CHIỀU GANG TRONG THỰC TẾ

- Van 1 chiều gang dùng trong hệ thống dẫn truyền hơi nóng (Nồi hơi, lò hơi, thiết bị trao đổi nhiệt...)

- Van 1 chiều gang dùng trong ngành sản xuất thức ăn chăn nuôi.

- Van 1 chiều gang dùng trong ngành khai thác mỏ, khoáng sản.

- Van 1 chiều gang dùng trong ngành công nghiệp lọc hóa dầu.

- Van 1 chiều gang dùng trong ngành mía đường, sản xuất xi măng, luyện kim.

- Van 1 chiều gang dùng trong ngành sản xuất giấy/ngành bột giấy, chế biến gỗ.

- Van 1 chiều gang dùng cho thủy điện, cấp thoát nước.

- Van 1 chiều gang dùng cho phòng cháy chữa cháy tòa nhà, khách sạn...
