Gioăng Chì (Graphite) Lưới Inox

1. GIOĂNG CHÌ GRAPHITE LƯỚI INOX

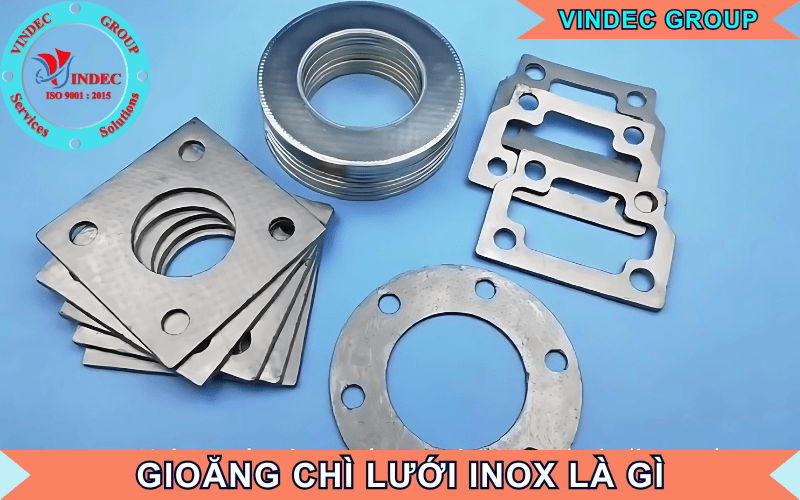

• Gioăng chì graphite lưới inox là gì? Nó là một dạng thành phẩm đã được gia công cắt từ dạng tấm gioăng chì graphite ra thành các vòng đệm chì lưới inox theo hình dạng và tiêu chuẩn khác nhau để phù hợp với ứng dụng làm kín các thiết bị máy móc công nghiệp như: Mặt bích đường ống, van công nghiệp, máy bơm, thiết bị gia thiệt, thiết bị trao đổi nhiệt,...

• Với đặc tính vượt trội của vật liệu graphite thì ron (gioăng) graphite lưới inox được sử dụng trong nhiều môi trường khắc nghiệt như: Hệ thông hơi nóng bão hòa, quá nhiệt, môi trường hóa chất, môi trường chịu dầu, chịu áp lực cao, dầu mỡ, dầu hỏa, ethanol,...

2. THÔNG SỐ KỸ THUẬT

• Khối lượng riêng (Tỷ trọng): 1.1 g/cm3 1.5g/cm3

• Độ nén (ASTM F36A): 15 ~ 35%.

• Khôi phục (ASTM F36A):> / = 20%.

• Áp lực tối đa làm việc: 200bar.

• Cường lực kéo: 30Mpa

• Nhiệt độ làm việc liên tục: 550 độ C

• Nhiệt độ lớn nhất: 650 độ C

• PH: 0 ~ 14

• Dày: 0.5, 1, 1.5, 2, 3, 4, 5mm

• Size theo tiêu chuẩn DIN/BS: DN15, DN20, DN25, DN32, DN40, Dn50, Dn65, Dn80, DN100, Dn125, Dn150, DN200, DN250, DN300...

• Size theo tiêu chuẩn: ANSI/ASME: 1/2", 3/4", 1", 1.1/4", 1.1/2", 2", 2.1/2", 3", 4", 5", 6", 8", 10", 12"

• Size theo tiêu chuẩn JIS5K/10K/16K/20K: 15A, 20A, 25A, 32A, 40A, 50A, 65A, 80A, 100A, 125A, 150A, 200A, 250A, 300A.

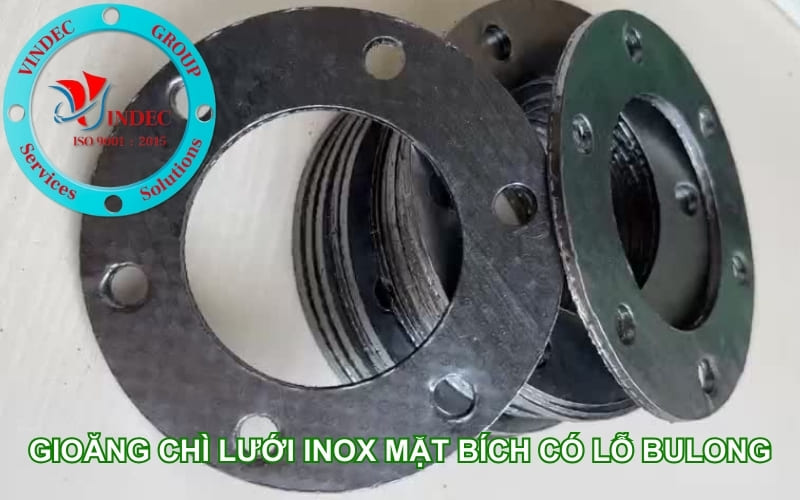

• Gioăng dạng: FF (có lỗ bulong), dạng RF (không lỗ bulong)

• Size theo yêu câu: Gia công theo bản vẽ yêu cầu của khách hàng.

• CHỨNG CHỈ: Chứng chỉ không amiang SGS

3. ĐẶC TÍNH CỦA GIOĂNG CHÌ LƯỚI INOX

• Có đặc tính chịu nhiệt ổn định,

• Có khả năng chịu lửa tốt, chống cháy

• Chống hóa chất tốt, chống ăn mòn tốt, chịu clo tốt.

• Chịu áp lực cao, khả năng đàn hồi và sức dẻo tốt

• Tính nén và khôi phục rắn dài hạn.

• Có khả năng chống chịu tốt các tia mặt trời, bức xạ tia x quang và tia tử ngoại...

• Ron chì có tính linh hoạt tốt.

• Có giá thành tương đối rẻ, phù hợp cho mọi túi tiền.

• Thông dụng, phổ biến trên thị trường.

4. PHÂN LOẠI GIOĂNG GRAPHITE LƯỚI INOX

Theo Loại Lưới Inox

• Gioăng Graphite Lưới Inox 304

  • Gioăng graphite (chì) lưới inox 304 được làm từ tấm inox 304 kết hợp với 2 mặt chì mềm ở hai bên. Loại gioăng chì mặt bích lưới inox 304 này chịu nhiệt độ vào khoảng 550 độ C, đồng thời áp lực cũng không được cao như lưới inox 316.

  • Gioăng graphite lưới inox 304 mặt bích này có giá thành rẻ hơn loại 316 và nó được rất phổ biến trên thị trường.

• Gioăng Graphite Lưới Inox 316

  • Gioăng graphite lưới inox 316 hoặc 316L được làm từ tấm inox 316/316L kết hợp với 2 mặt chì mềm ở hai bên.

  • Loại gioăng graphite inox 316/316L mặt bích này chịu nhiệt độ cao hơn loại inox 304 và chịu áp lực cũng cao hơn loại gia cố lưới inox 304.

  • Gioăng graphite lưới inox 316/361L mặt bích này có giá thành cao hơn, đắt đỏ hơn. Hiện tại VINDEC chúng tôi cũng tồn kho các độ dày của gioăng graphite lưới inox mặt bích này tại Hà nội để đáp ứng nhu cầu lựa chọn của khách hàng.

Theo Tiêu Chuẩn Mặt Bích

• Gioăng graphite lưới Inox tiêu chuẩn JIS:

  • Gioăng graphite lưới inox tiêu chuẩn JIS của Nhật bản bao gồm các loại như: JIS5K, JIS10K, JIS16K, JIS20K, loại này chỉ ứng dụng để lắp cho mặt bích JIS theo tiêu chuẩn của Nhật bản.

• Gioăng graphite lưới Inox tiêu chuẩn DIN:

  • Gioăng graphite lưới inox tiêu chuẩn DIN của Đức bao gồm: PN6, PN10, PN16, PN25, PN40, loại này chỉ ứng dụng để lắp cho các mặt bích tiêu chuẩn DIN của Đức.

• Gioăng graphite lưới Inox tiêu chuẩn BS:

  • Gioăng graphite lưới inox tiêu chuẩn BS4504 của Anh bao gồm: PN6, PN10, PN16, PN25, PN40, loại này chỉ ứng dụng để lắp cho các mặt bích tiêu chuẩn BS của Anh.

• Gioăng graphite lưới Inox tiêu chuẩn ANSI:

  • Gioăng graphite mặt bích lưới inox tiêu chuẩn ASME/ANSI của Mỹ bao gồm: Ansi class 125, Ansi Class 150, Ansi Class 300, Ansi Class 600, loại này chỉ để ứng dụng lắp cho các mặt bích Ansi của Mỹ.

• Gioăng graphite lưới Inox phi tiêu chuẩn:

  • VINDEC nhận gia công gioăng chì graphite lưới inox phi tiêu chuẩn trên máy cắt CNC chuyên dụng. Bạn đang có nhu cầu tìm mua gioăng chì graphite lưới inox phi tiêu chuẩn theo kích thước bản vẽ yêu cầu hoặc cần sự tư vấn của chúng tôi, hãy liên hệ với VINDEC để nhận được báo giá tốt nhất.

  • Gioăng graphite lưới inox phi tiêu chuẩn có nhiều hình dạng khác nhau như dạng tròn, dạng oval, dạng hình vuông, hình chữ nhật hình bát giác, lục giác...

Gioăng Graphite Lưới Inox Bọc Inox

• Gioăng chì graphite lưới inox bọc inox là dòng gioăng chì được công ty VINDEC gia công trên máy CNC chuyên dụng và sau đó gia cố thêm ở mép trong và mép ngoài của gioăng bằng cách bọc gia cố lại một lớp inox để tăng cường áp lực.

5. GIA CÔNG GIOĂNG GRAPHITE LƯỚI INOX

• Khi yêu cầu gia công gioăng vòng đệm chì graphite lưới inox, quý khách hàng vui lòng cung cấp đầy đủ thông tin:

  • Với gioăng chì graphite lưới inox mặt bích: Có tiêu chuẩn ANSI, JIS, DIN, BS,...

  • Theo tiêu chuẩn JIS: 5K, 10K, 20K...

  • Theo tiêu chuẩn DIN: PN10, PN16, PN25.

  • Theo tiêu chuẩn ANSI/ASME B16.21: #150, #300

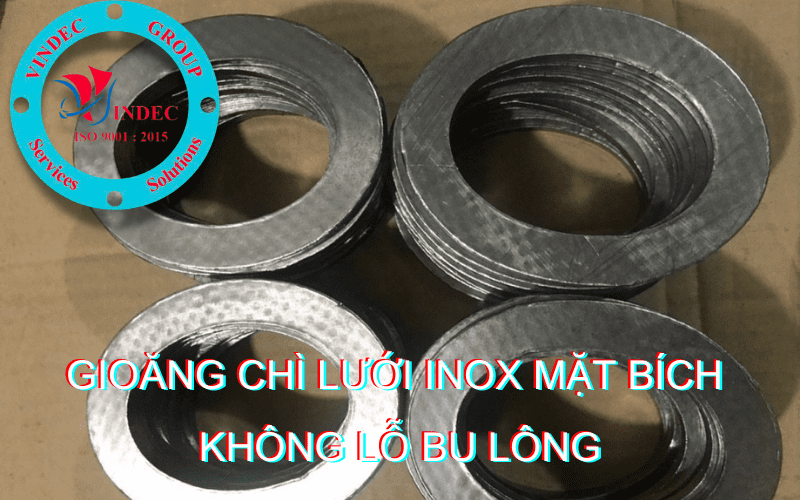

  • Hình dạng: có lỗ bu lông (RF), không lỗ bu lông (FF)

  • Kích thước: Đường kính trong (ID), đường kính ngoài (OD), độ dày vật liệu (T)

  • Dày: 0.5, 1, 1.5, 2, 3, 4, 5mm

  • Hình dạng: có lỗ bu lông (RF), không lỗ bu lông (FF)

  • Phi tiêu chuẩn: theo yêu cầu khách hàng, kèm bản vẽ: vành khăn, hình vuông, oval, elip,... và kích thước OD x ID x T.

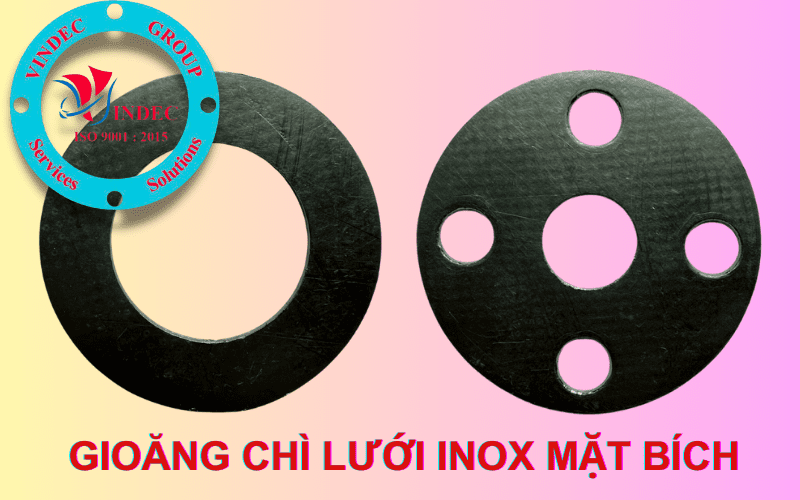

  • Các bạn nhìn hình bên dưới ở bên phải là gioăng chì graphite lưới inox mặt bích dạng FF (có lỗ bu lông, còn ở bên trái là gioăng chì lưới inox mặt bích RF (không lỗ bulong).

6. BÁO GIÁ GIOĂNG GRAPHITE LƯỚI INOX

• VINDEC, NHÀ MÁY sản xuất gia công các loại GIOĂNG LÀM KÍN tại Hà Nội (Lô A2-CN1, đường CN5, KCN Từ Liêm, Hà Nội). Vậy nên chúng tôi luôn luôn có giá tốt nhất cho quý khách hàng cũng như chiết khấu đi kèm, giao hàng tận nơi...

• Bạn đang tìm mua gioăng chì graphite lưới inox mặt bích hãy liên hệ với VINDEC để được báo giá tốt nhất, tránh mua qua các đơn vị thương mại trên thị trường với giá cả cao hơn và thời gian giao hàng sẽ chậm hơn nhiều.

• VINDEC là đơn vị có đầy đủ máy CNC hiện đại để gia công gioăng chì lưới inox mặt bích theo yêu cầu của khách hàng với giá cả phải chăng và được hỗ trợ giảm giá với các đơn hàng lớn và khách hàng truyền thông lâu năm của chúng tôi.

7. ỨNG DỤNG GIOĂNG CHÌ GRAPHITE LƯỚI INOX

• Ngành công nghiệp dầu khí

  • Được sử dụng trong các hệ thống đường ống dẫn dầu và khí đốt, nơi yêu cầu khả năng chịu nhiệt độ và áp suất cao. Gioăng giúp đảm bảo độ kín khít và ngăn ngừa rò rỉ trong các hệ thống khai thác và vận chuyển dầu khí.

• Ngành hóa chất và hóa dầu

  • Sử dụng trong các hệ thống ống dẫn và bồn chứa hóa chất, nơi có môi trường ăn mòn cao. Gioăng chì lưới inox giúp chống lại các tác nhân hóa học mạnh, đặc biệt trong các quy trình sản xuất và xử lý hóa chất và các axit mạnh clo.

• Ngành nhiệt điện

  • Ứng dụng trong các hệ thống hơi nước, lò hơi, và các thiết bị chịu nhiệt độ cao. Gioăng giúp đảm bảo độ kín trong các hệ thống đường ống dẫn hơi và nước siêu nóng, chịu được nhiệt độ và áp suất cao.

• Ngành xử lý nước

  • Sử dụng trong các hệ thống dẫn nước, đặc biệt là các hệ thống chịu áp suất cao hoặc dẫn nước có tính ăn mòn. Gioăng giúp đảm bảo độ kín và bền vững trong hệ thống cấp thoát nước công nghiệp.

• Ngành vận tải và tàu biển

  • Được sử dụng trong các hệ thống đường ống của tàu biển và các phương tiện vận tải công nghiệp, nơi có điều kiện môi trường khắc nghiệt. Gioăng chì lưới inox giúp tăng cường khả năng chống ăn mòn và đảm bảo tính ổn định trong các môi trường có độ ẩm cao.

• Ngành công nghiệp chế biến thực phẩm

  • Sử dụng trong các hệ thống chế biến thực phẩm yêu cầu vệ sinh cao và khả năng chống ăn mòn. Gioăng giúp đảm bảo các hệ thống khép kín, chống lại sự xâm nhập của vi khuẩn và các chất ô nhiễm.

• Ngành sản xuất giấy và bột giấy

  • Ứng dụng trong các hệ thống chịu nhiệt và chịu hóa chất trong quá trình sản xuất giấy. Gioăng chì lưới inox giúp đảm bảo sự an toàn và độ kín trong các quy trình sản xuất có sử dụng hóa chất tẩy rửa và xử lý.

• Ngành công nghiệp dược phẩm

  • Sử dụng trong các hệ thống sản xuất dược phẩm yêu cầu tiêu chuẩn vệ sinh cao và khả năng chống ăn mòn. Gioăng giúp tạo ra các kết nối kín khít, đảm bảo không có sự rò rỉ trong các hệ thống sản xuất dược phẩm nhạy cảm.

• Ngành công nghiệp luyện kim

  • Ứng dụng trong các hệ thống sản xuất và xử lý kim loại, nơi có nhiệt độ và áp suất cao. Gioăng chì lưới inox giúp đảm bảo sự ổn định và độ bền trong các hệ thống đường ống chịu nhiệt.

• Hệ thống HVAC (sưởi, thông gió, điều hòa không khí)

  • Sử dụng trong các hệ thống HVAC công nghiệp và thương mại, nơi yêu cầu tính kín khít và độ bền cao. Gioăng giúp giảm thiểu rò rỉ khí và tăng hiệu suất hoạt động của hệ thống điều hòa không khí.
