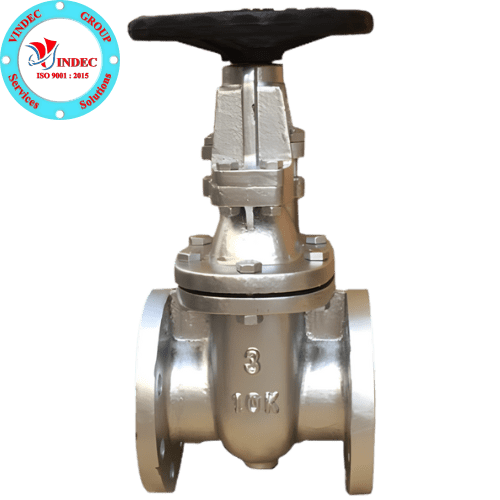

1. MÔ TẢ VAN CỔNG GANG TY NỔI MẶT BÍCH
- Van cổng gang ty nổi (Van chặn ty nổi) là loại van cổng mà ty của nó khi mở van sẽ chồi lên cao, chính vì thế mà người ta còn gọi là van cổng thay đổi kích thước.
- Van cổng gang ty nổi được đóng mở bằng vô lăng, tay xoay kết nối với ty van ( trục của van) và ty van được gắn với cánh van cổng. Khi xoay vô lăng thì cánh cổng lên xuống tạo ra hiện tượng đóng và mở van.
2. THÔNG SỐ KỸ THUẬT VAN CỔNG GANG TY NỔI MẶT BÍCH
- Đường kính van: DN50 - DN500
- Kiểu kết nối: dạng mặt bích
- Chất liệu van: Thân gang, thân thép, hoặc sus304
- Tiêu chuẩn kết nối phù hợp: JIS10k, PN16 hoặc PN25
- Lớp sơn của van: Sơn eboxy màu xanh, màu đỏ, hoặc xám đen
- Gioăng làm kín: Cao su NBR, EPDM
- Kiểu vận hành van: Dạng tay quay
- Áp làm việc: PN16, PN10, PN25, PN40
- Nhiệt độ sử dụng: -10 đến 120 độ C
- Nguồn gốc xuất sứ: Đài Loan, Trung Quốc, Hàn Quốc, Malaysia, Nhật bản
- Chế độ bảo hành: 12 tháng
- Chứng chỉ xuất sứ kèm theo: CO. CQ
1. MÔ TẢ VAN CỔNG GANG TY CHÌM MẶT BÍCH
- Van cổng gang ty chìm (van cửa gang ty chìm) là loại van cổng, van cửa có phần đầu ty van nằm phía trong phần thân của van. Khi xoay vô lăng điều khiển van đóng mở, phần ty van không nâng lên hạ xuống như van ty nổi, nên giúp tiết kiệm tối đa không gian hoạt động của van.
- Van cổng gang ty chìm là dòng van cổng khi thao tác đóng thì trục ren sẽ không bị nổi ra ngoài .Van cổng gang ty chìm thường là các loại van nhỏ, giá thành của van cổng gang ty chìm rẻ hơn và được sử dụng rộng rãi hơn so với các loại van cổng ty nổi.
2. THÔNG SỐ KỸ THUẬT VAN CỔNG GANG TY CHÌM MẶT BÍCH
- Kích cỡ van : DN40 - DN2000
- Vật liệu chế tạo: gang, inox ( chất liệu gang là dòng thông dụng nhất được lắp đặt)
- Áp lực làm việc: PN10, PN16, PN25
- Môi trường sử dụng: Nước, khí nén, dầu, gas, nước thải, hóa chất
- Gioăng làm kín: Bằng cao su EPDM, Teflon
- Nhiệt độ làm việc: 0 ~ 120 độ C
- Kích thước: DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN250, DN300, DN350, DN400, DN450, DN500, DN600, DN800.
- Kết nối mặt bích tiêu chuẩn: JIS 10K, BS PN16, ANSI #150, DIN PN16
- Hãng sản xuất: ARV, SW, KITZ, Samwoo, Wonil, Jeun, Arita
- Xuất xứ: Hàn Quốc, Malaysia, Đài loan, Thổ Nhĩ Kỳ,Trung Quốc
3. ỨNG DỤNG VAN CỔNG GANG TY CHÌM MẶT BÍCH
- Van cổng gang ty chìm được ứng dụng rộng dãi cho hệ cấp thoát nước, PCCC, HVAC trong các tòa nhà, hệ thống cấp thoát nước các chung cư cao tầng, nhà máy, khu công nghiệp...
Van Cổng Gang Ty Chìm Nắp Chụp Mặt Bích
Van cổng gang ty chìm nắp chụp là loại van cổng là khi đóng hoặc mở van thì ty luôn luôn nằm trong thân van, và kích thước chiều cao van không bị thay đổi. Ngoài ra nó không có vô lăng mà dùng nắp chụp, khi nào sử dụng mở van hoặc đóng van chúng ta mới nối trục để sử dụng.
Loại van cổng gang ty chìm nắp chụp này thường được chôn ngầm dưới đất chỉ trừ phần nắp chụp nổi lên, khi nào có nhu cầu đóng mở van chúng ta mới sử dụng tới nắp chụp này.
Thông Số Kỹ Thuật Van Cổng Gang Ty Chìm Chôn Ngầm
Kích cỡ: DN50 - DN1000
Vật liệu sản xuất: Gang
Trục van: Thép không gỉ
Cánh van: Cánh gang bọc cao su
Sơn phủ: Epoxy màu xanh
Kiểu van: Van cổng gang ty chìm
Áp lực làm việc: PN10/PN16
Chuyên dụng: Nước, Nước thải, PCCC,.
Gioăng làm kín: Bằng cao su EPDM, Teflon
Kiểu lắp: mặt bích BS, JIS 10K, PN10/16, DIN
Nhiệt độ làm việc: 0 ~ 120 độ C
Xuất xứ: Hàn Quốc, Malaysia, Đài loan, Thổ Nhĩ Kỳ, Nhật Bản, China...
Ứng Dụng Van Cổng Gang Ty Chìm Nắp Chụp
Van cổng gang ty chìm thường dùng cho các hệ thống nước sạch, hệ thống khí sạch, các môi chất không có tính ăn mòn do phần ty van cổng gang chìm trong môi chất dễ ăn mòn, hư hỏng.
Loại van này thường được dùng trong các hệ thống phòng cháy chữa cháy. Chúng được lắp đặt trong phòng bơm cứu hỏa, PCCC.
Một số loại van cổng gang ty chìm dạng nắp chụp dùng để chôn ngầm dưới các hố sâu, hố gas, ngâm nước. Việc ty van nằm bên chìm phía trong giúp bảo vệ ty van không bị hư hỏng bởi các tác động bên ngoài.
Mô Tả Sản Phẩm
Van cổng tín hiệu điện ( Van cổng kèm công tắc giám sát)
Van cổng tín hiệu điện là van cổng có kèm công tắc giám sát bằng điện, giúp gửi tín hiệu báo vị trí đóng hay mở của van về trung tâm điều khiển, phòng điều khiển.Van cổng tín hiệu điện được sử dụng nhiều cho hệ thống phun nước tự động, trong hệ thống PCCC, trong hệ thống cấp nước sạch.
Van cổng tín hiệu điện có thể lắp được ở nhiều vị trí khác nhau, từ những chỗ khuất lấp, đến những chỗ xa hoặc rất xa trung tâm điều khiển nhưng vẫn biết được vị trí van đang lắp là đóng hay mở từ đó thuận lợi cho quá trình vận hành hệ thống cấp nước. Việc lắp van cổng tín hiệu điện rất tiện cho quá trình vận hành hệ thống.
