Van Cổng (Van Cửa) Thép Đúc Là Gì? Phân Loại Và Các Ứng Dụng Của Chúng

VAN CỔNG THÉP

1. VAN CỬA / VAN CỔNG THÉP LÀ GÌ ?

- Van cổng thép hay van cửa thép đúc WCB có tên tiếng anh được gọi là Cast steel gate valve, nối mặt bích JIS 10K, 16K, 20K, PN16- PN25- PN40- ANSI Class 150- 300- 600...

- Van cổng thép đúc cung cấp khả năng tối ưu đáng tin cậy cho các hệ thống lắp đặt hơi nước, không khí, khí đốt, dầu, hơi dầu và áp suất cao. Tất cả đều có các cổng đi thẳng để đảm bảo tối thiểu sự chảy dối và xói mòn và cản trở dòng chảy của lưu chất.

- Van cổng thép đúc là loại van on-off được sản xuất theo tiêu chuẩn API, ANSI, ASME, dành cho các ứng dụng công nghiệp.

- Van cổng thép hay còn có tên gọi khác là van cửa thép có tên tiếng anh là Cast Steel Gate Valves, đây là một dạng van công nghiệp thuộc nhóm "Sliding Valves"

- Van cổng thép hay van cửa thép được làm từ chất liệu thép đúc WCB. Chất liệu có khả năng chống va đập, làm việc tốt ở nhiệt độ cao.

- Tên gọi: Van cổng thép, van cửa thép, van chặn bằng thép, van chặn xăng dầu, van 2 chiều thép, van cổng thép mặt bích...

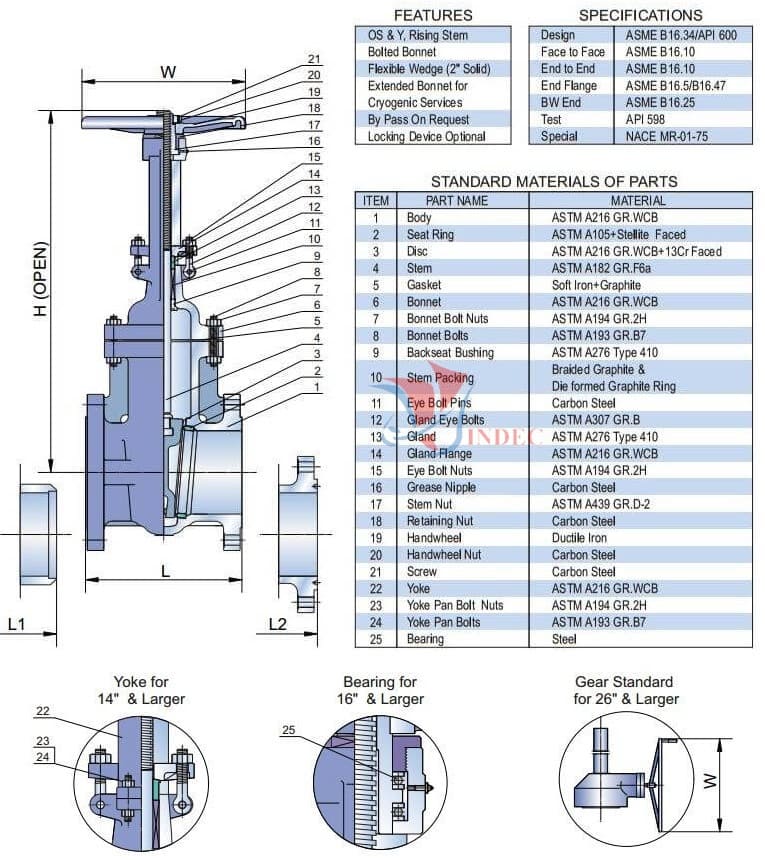

2. CẤU TẠO VAN CỬA / VAN CỔNG THÉP

CẤU TẠO VAN CỔNG THÉP

3. THÔNG SỐ KỸ THUẬT VAN CỬA / VAN CỔNG THÉP

- Van cổng thép mặt bích - Van cửa thép mặt bích

- Chất liệu: Thép đúc WCB

- Kiểu kết: Mặt bích JIS 10K, JIS 16K, JIS 20K, PN10, PN16, PN25, PN40, ANSI class150, 300, 600...

- Kích thước: DN50, DN65, DN80, DN100. DN125, DN150, DN200, DN250, DN300, DN350, DN400, DN450, DN500...

- Áp suất làm việc: Class 150, Class 300, 600, 600, 1500, 2500...

- Nhiệt độ hoạt động: 450 độ C

- Điều khiển: van cổng thép tay vặn, van cổng thép tay quay vô lăng

- Các loại van cổng thép mặt bích: van cổng thép mặt bích , van cửa thép mặt bích...

- Hãng sản xuất: King Gate, Joeun, Arita, Kitz

- Xuất xứ: Trung Quốc, Đài Loan, Nhật Bản, Malaysia, Hàn Quốc, Đức, USA

4. CÁC KỸ THUẬT TIÊU CHUẨN VAN CỔNG THÉP

- API 600: Bolted Bonnet Steel Gate Valve for Petroleum and Natural Gas Industries

- BS 1414: Specification for Steel Wedge Gate Valves (Flanged and Butt-welding Ends) for the Petroleum, Petrochemical and Allied Industries

- DIN3352: Bolted Bonnet Steel Gate Valve for Petroleum and Natural Gas Industries

- ASME B16.34: Valves Flanged, Threaded and Welding Ends

- ASME B16.5: Pipe Flanges and Flanged Fittings: NPS 1/2 through 24

- ASME B16.47 Series A: Large Diameter Steel Flanges: NPS 26 Through NPS 60 Metric/Inch Standard

- ASME B16.25: Buttwelding Ends

- ASME B16.10: Face to Face and End to End Dimensions of Valves

- MSS SP-25: Standard Marking System for Valves, Fittings, Flanges and Unions

5. TÍNH NĂNG VAN CỔNG THÉP

- Tất cả các bề mặt đệm tựa đều được tôi cứng, đánh bóng như tráng gương để đảm bảo khả năng làm kín là ưu việt tốt nhất.

- Outside screw and yoke, bolted bonnet , flexible or solid wedge, rising stem có tính năng làm kín và chịu áp cao ở phí trên van.

- Thân van (Body): Thân van được đúc để tăng khả năng đáp ứng các điều kiện vận hành và cho phép dòng chảy không bị cản trở. Giảm thiểu sự chảy dối, mài mòn và sụt áp.

- Nắp van (Integral Yoke & Bonnet): Một số thiết kế kết hợp nắp ca-pô và nắp ca-pô hai mảnh. Tất cả các cụm nắp ca-pô đều được đúc và hoàn thiện với dung sai chính xác giống như thân van để căn chỉnh chính xác với thân van để có thể làm kín tốt nhất. Khớp nắp ca-pô thay đổi từ khớp gioăng mặt phẳng đến khớp nắp ca-pô dạng vòng, tùy thuộc vào loại.

- Đế đệm tựa tròn (Seat Rings): Đế đệm được hàn kín để loại bỏ đường rò rỉ phía sau vòng đệm và cho thời gian sử dụng lâu dài mà không gặp sự cố. Các bề mặt được mài bòng chính xác để khớp chính xác với đĩa van

- Đĩa van (Disc): Đĩa một mảnh linh hoạt tạo ra sự liên kết chính xác với bề mặt đế đệm tựa tiếp xúc với nhau để van có thể tự điều chỉnh để làm kín tốt nhất khi có các biến dạng co dãn đường ống mà không bị rò rỉ.

- Ty van (Stem): Đầu đĩa van dạng chữ T kết nối với ty van để tránh lực căng của ty van giúp van có thể vận hành trơn tru dễ dàng. Ty van này được gia công chính xác để dẫn hướng ldọc theo ống dẫn hương (yoke sleeve) cho sự kiểm soát định vị tốt nhất vị trí đĩa.

5. KHẢ NĂNG CUNG CẤP VAN CỔNG THÉP

- Cast steel  gate valves are made of carbon steel, stainless steel, alloy steel and duplex steel.

- All API 600 trim no. is available, such as API 600 trim no. 1, 5, 8, 10, 12 etc.

- Cast Steel Gate Valves available in sizes from 2″ – 48″ and class ratings 150 through 2500.

- Our cast steel gate valves can be made in Raised Face (RF) and Ring Type Joint (RTJ) to specification ANSI B16.5 and Butt Weld (BW) to specification ANSI B16.25. Other end connections are available on request.

6. LỰA CHỌN CỠ VAN CỬA THÉP VỚI ĐƯỜNG ỐNG

- Van cổng thép DN40 - 1.1/2" (40mm/ 40A) đường ống phi 49 mm

- Van cổng thép DN50 - 2" (50mm/ 50A) đường ống phi 60 mm

- Van cổng thép DN65 - 2.1/2" (50mm/ 50A) đường ống phi 76 mm

- Van cổng thép DN80 - 3" (80mm/80A) đường ống phi 90 mm

- Van cổng thép DN100 -4" (100mm/100A) đường ống phi 114 mm

- Van cổng thép DN125 - 5" (125mm/125A) đường ống phi 140 mm

- Van cổng thép DN150 - 6" (150mm/150A) đường ống phi 168 mm

- Van cổng thép DN200 - 8" (200mm/200A) đường ống phi 220 mm

- Van cổng thép DN250 - 10" (250mm/250A) đường ống phi 273 mm

- Van cổng thép DN300 - 12" (300mm/300A) đường ống phi 323 mm

- Van cổng thép DN350 -14" (350mm/350A) đường ống phi 355 mm

- Van cổng thép DN400 -16" (400mm/400A) đường ống phi 406 mm

7. MUA VAN CỬA / VAN CỔNG THÉP TẠI VINDEC

- VINDEC là địa chỉ nhập khẩu và phân phối VAN CỔNG uy tín tại Việt nam có thể làm hài lòng khách hàng với năng lực đội ngũ nhân viên có kỹ thuật trình độ kỹ thuật cao, được đào tạo chuyên nghiệp bài bản của hãng.

- Chế Độ Bảo Hành: Thời gian 12 tháng theo tiêu chuẩn lắp đặt và sử dụng của nhà sản xuất.

- Phương thức vận chuyển: Miễn phí vận chuyển trong vòng 20 km nội thành HÀ NỘI

- Ưu đãi: Công ty sẽ ưu đãi chiết khấu trên giá bán cho các cửa hàng, đại lý và đối tác lấy số lượng nhiều.

- VINDEC cam kết cung cấp đúng chủng loại sản phẩm do chính hăng sản xuất mà chúng tôi đang cung cấp, đảm bảo chất lượng, đúng nguồn gốc, đầy đủ chứng từ nhập khẩu.

- Tiến độ giao nhận hàng nhanh, giá thành cạnh tranh để giảm thiểu những chi phí thương mại của Quý khách hàng.

- Như những gì chúng tôi chia sẻ ở trên cho quý khách hàng đó là những kinh nghiệm trong suốt gần 20 năm kinh nghiệm của chúng tôi về Van Công Nghiệp. Vậy nên, khi quý khách hàng mua hàng của chúng tôi thì sẽ được tư vấn cũng như đảm bảo rằng cung cấp cho quý khách hàng sản phẩm chất lượng tốt nhất với giá cả cạnh tranh nhất trên thị trường.

- Quý khách hàng có thể Download về máy Catalogue của hãng tại Website của chúng tôi với thông số kỹ thuật rõ ràng chính xác nhất của hãng: VAN CỔNG THÉP

- VINDEC chúng tôi đạt tiêu chuẩn hệ thống quản lý chất lượng quy trình sản xuất ISO 9001:2015 và có chứng nhận kiểm định chất lượng của Trung tâm kỹ thuật tiêu chuẩn đo lường chất lượng 1 (QUATEST 1)

- Thêm vào đó, VINDEC chúng tôi có NHÀ MÁY SẢN XUẤT + KHO HÀNG với diện tích 2.000m2 tại Lô A2-CN1, Đường CN5, Khu Công Nghiệp Từ Liêm - Hà Nội.

- VINDEC với phương châm "Tốt Hơn và Hơn Nưa - Better and More" cùng năng lực và kinh nghiệm 20 năm cùng với đội ngũ kỹ sư giầu kinh nghiệm chuyên môn, chúng tôi tự đáp ứng được các dự án lớn về hàng VAN CÔNG NGHIỆP chúng tôi luôn đồng hành cùng phát triển.

Admin: VINDEC GROUP

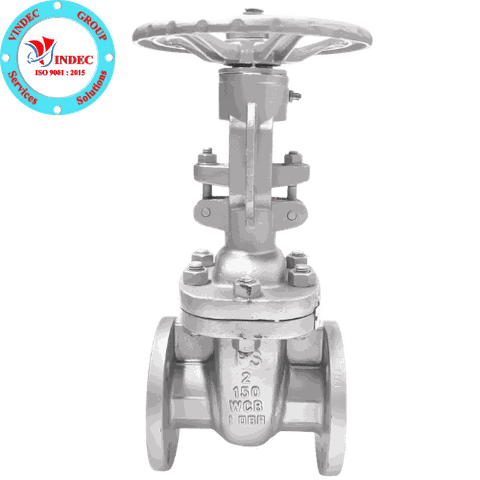

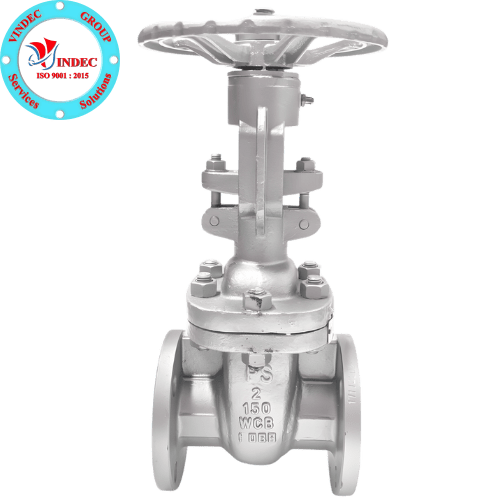

1. VAN CỔNG (CỬA) THÉP WCB ANSI CLASS 150

2. MÔ TẢ VAN CỔNG (CỬA) THÉP ANSI CLASS 150

- Van Cổng Thép đúc WCB mặt bích ANSI Class 150 (Cast Steel Gate Valve – Flanged ANSI 150) là loại van được làm bằng thép đúc A216 có khả năng chịu nhiệt độ và áp lực cao.

- Van cổng thép đúc A216 WCB được ứng dụng nhiều trong hệ thống nhà máy nhiệt điện, thủy điện, lọc hóa dầu, khai thái dầu khí...

3. THÔNG SỐ KỸ THUẬT VAN CỔNG THÉP WCB #150

- Tên sản phẩm: Van cổng (Van cửa) thép mặt bích Ansi class 150

- Chất liệu: Thép đúc ASTM A216 Gr hoặc WC6, WC9.

- Stem / Trim: 13% Cr. SS.

-Seat: 13% Hard Faced Cr SS.

- Bolting: ASTM A 193 Gr. B7 & A 194 Gr.2H.

- Seat Ring: 13% Cr. Hard Face.

- Trim 13% CR + HFS, Oustide Screw & Yoke

- Kiểu kết: Mặt bích ANSI class 150 (Flanged ANSI 150 RF, Standard: ANSI B16.5, ASME B16.5, Face-to-face: ASME B16.10)

- Flanged End Raised Face as per ANSI B 16.5.

- End Connection: ASME B16.5 (RF & RTJ) / ASME B16.25 (BW)

- Design & manufacture: API 600, API 603, ASME B16.34

- Test & inspection: API 600/API 598

- Kích thước: 1.1/2", 2", 2.1.2", 3", 4", 5", 6", 8", 10", 12", 14", 16", 20", 24" đến 48"...

- Áp suất làm việc: Class 150 (Class 150 # as per ANSI B 16.34.)

- Nhiệt độ hoạt động: -29°C to 425°C.

- Điều khiển: van cổng thép tay quay vô lăng

- Hãng sản xuất: Joeun, Arita, Kitz

- Xuất xứ: Trung Quốc, Đài Loan, Nhật Bản, Malaysia, Hàn Quốc, Đức, USA

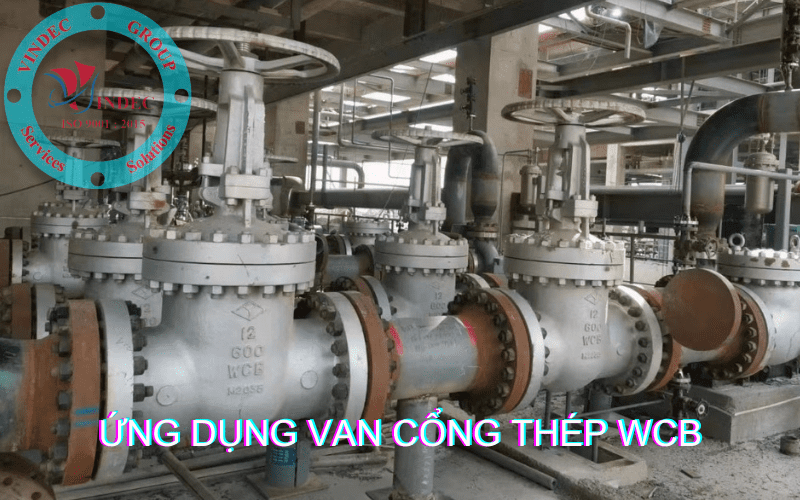

4. ỨNG DỤNG VAN CỔNG THÉP ĐÚC WCB CLASS 150

- Van cổng (cửa) thép đúc WCB A216 Class 150 chủ yếu được sử dụng cho các hệ áp lực cao, chịu nhiệt độ cao.

- Van cổng (cửa) thép đúc WCB A216 Class 150 dùng trong nhà máy nhiệt điện, nhà máy thủy điện.

- Van cổng (cửa) thép đúc WCB A216 Class 150 dùng trong nhà máy dệt nhuộm, tơ sợi, may mặc.

- Van cổng (cửa) thép đúc WCB A216 Class 150 dùng trong hệ thống đường ống khai thác dầu khí, lọc hóa dầu.

- Van cổng (cửa) thép đúc WCB A216 Class 150 dùng trong nhà máy sản xuất thức ăn chăn nuôi, đồ uống, nhà máy chế biến sữa,

- Van cổng (cửa) thép đúc WCB A216 Class 150 dùng trong hệ thống xăng dầu, Hóa chất, Xi măng, Sắt thép, luyện kim...

- Van cổng (cửa) thép đúc WCB A216 Class 150 dùng hệ cấp thoát nước nhà cao tầng, chung cư, khách sạn.

1. VAN CỔNG (CỬA) THÉP WCB ANSI CLASS 300

2. MÔ TẢ VAN CỔNG (CỬA) THÉP ANSI CLASS 300

- Van Cổng Thép Đúc WCB Mặt Bích ANSI Class 300 là loại van được làm bằng thép đúc A216 có khả năng chịu nhiệt độ và áp lực cao.

- Van cổng thép đúc A216 WCB được ứng dụng nhiều trong hệ thống nhà máy nhiệt điện, thủy điện, lọc hóa dầu, khai thái dầu khí...

3. THÔNG SỐ KỸ THUẬT VAN CỔNG THÉP WCB

- Tên sản phẩm: Van cổng (Van cửa) thép mặt bích Ansi class 300

- Chất liệu: Thép đúc WCB A216

- Kiểu kết: Mặt bích ANSI class 300 (Standard: ANSI B16.5, ASME B16.5)

- Kích thước: 1.1/2", 2", 2.1.2", 3", 4", 5", 6", 8", 10", 12", 14", 16", 20", 24"...

- Áp suất làm việc: Class 300

- Nhiệt độ hoạt động: 450 độ C

- Điều khiển: van cổng thép tay quay vô lăng

- Hãng sản xuất: Joeun, Arita, Kitz

- Xuất xứ: Trung Quốc, Đài Loan, Nhật Bản, Malaysia, Hàn Quốc, Đức, USA.

4. ỨNG DỤNG VAN CỔNG THÉP ĐÚC WCB

- Van cổng (cửa) thép đúc WCB A216 chủ yếu được sử dụng cho các hệ áp lực cao, chịu nhiệt độ cao.

- Van cổng (cửa) thép đúc WCB A216 dùng trong nhà máy nhiệt điện, nhà máy thủy điện.

- Van cổng (cửa) thép đúc WCB A216 dùng trong nhà máy dệt nhuộm, tơ sợi, may mặc.

- Van cổng (cửa) thép đúc WCB A216 dùng trong hệ thống đường ống khai thác dầu khí, lọc hóa dầu.

- Van cổng (cửa) thép đúc WCB A216 dùng trong nhà máy sản xuất thức ăn chăn nuôi, đồ uống, nhà máy chế biến sữa,

- Van cổng (cửa) thép đúc WCB A216 dùng trong hệ thống xăng dầu, Hóa chất, Xi măng, Sắt thép, luyện kim...

- Van cổng (cửa) thép đúc WCB A216 dùng hệ cấp thoát nước nhà cao tầng, chung cư, khách sạn.

5. MUA VAN CỬA / VAN CỔNG THÉP TẠI VINDEC

- VINDEC là địa chỉ nhập khẩu và phân phối VAN CỔNG uy tín tại Việt nam có thể làm hài lòng khách hàng với năng lực đội ngũ nhân viên có kỹ thuật trình độ kỹ thuật cao, được đào tạo chuyên nghiệp bài bản của hãng.

- Chế Độ Bảo Hành: Thời gian 12 tháng theo tiêu chuẩn lắp đặt và sử dụng của nhà sản xuất.

- Phương thức vận chuyển: Miễn phí vận chuyển trong vòng 20 km nội thành HÀ NỘI

- Ưu đãi: Công ty sẽ ưu đãi chiết khấu trên giá bán cho các cửa hàng, đại lý và đối tác lấy số lượng nhiều.

- VINDEC cam kết cung cấp đúng chủng loại sản phẩm do chính hăng sản xuất mà chúng tôi đang cung cấp, đảm bảo chất lượng, đúng nguồn gốc, đầy đủ chứng từ nhập khẩu.

- Tiến độ giao nhận hàng nhanh, giá thành cạnh tranh để giảm thiểu những chi phí thương mại của Quý khách hàng.

- Như những gì chúng tôi chia sẻ ở trên cho quý khách hàng đó là những kinh nghiệm trong suốt gần 20 năm kinh nghiệm của chúng tôi về Van Công Nghiệp. Vậy nên, khi quý khách hàng mua hàng của chúng tôi thì sẽ được tư vấn cũng như đảm bảo rằng cung cấp cho quý khách hàng sản phẩm chất lượng tốt nhất với giá cả cạnh tranh nhất trên thị trường.

- Quý khách hàng có thể Download về máy Catalogue của hãng tại Website của chúng tôi với thông số kỹ thuật rõ ràng chính xác nhất của hãng: VAN CỔNG THÉP

- VINDEC chúng tôi đạt tiêu chuẩn hệ thống quản lý chất lượng quy trình sản xuất ISO 9001:2015 và có chứng nhận kiểm định chất lượng của Trung tâm kỹ thuật tiêu chuẩn đo lường chất lượng 1 (QUATEST 1)

- Thêm vào đó, VINDEC chúng tôi có NHÀ MÁY SẢN XUẤT + KHO HÀNG với diện tích 2.000m2 tại Lô A2-CN1, Đường CN5, Khu Công Nghiệp Từ Liêm - Hà Nội.

- VINDEC với phương châm "Tốt Hơn và Hơn Nưa - Better and More" cùng năng lực và kinh nghiệm 20 năm cùng với đội ngũ kỹ sư giầu kinh nghiệm chuyên môn, chúng tôi tự đáp ứng được các dự án lớn về hàng VAN CÔNG NGHIỆP chúng tôi luôn đồng hành cùng phát triển.
