Van Cổng Gang SAMWOO

1. VAN CỔNG GANG MẶT BÍCH SAMWOO HÀN QUỐC

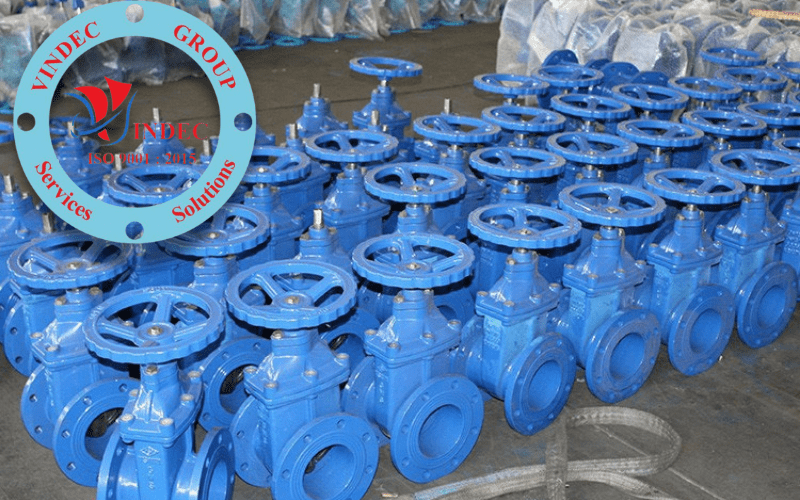

VAN CỔNG GANG SAMWOO

2. MÔ TẢ VAN CỔNG GANG SAMWOO

• - Van cổng gang (van cửa gang) Samwoo hàn quốc được làm từ chất liệu gang xam (gang đúc) có tên gọi tiếng anh là: Cast iron gate valves Samwooo. Van công gang Samwoo này được kết nối với mặt bích theo tiêu chuẩn phổ thông là JIS10K hoặc PN16 rất thông dụng hiên nay. Nó được ứng dụng phổ biến nhất là cho hệ cấp thoát nước ở tòa nhà và các nhà máy, khu công nghiệp.

• - VINDEC chúng tôi chuyên nhập khẩu và cung cấp các loại van gang mặt bích Samwoo xuất xứ từ Hàn Quốc như: Van cổng gang mặt bích ty nổi, van cổng gang mặt bích ty chìm với giá thành tốt nhất và hàng luôn có sẵn tại kho Hà nội.

3. THÔNG SỐ KỸ THUẬT VAN CỔNG GANG SAMWOO

• - Chất liệu thân van: Cast Iron (Gang) sơn EPOXY

• - Đĩa : Inox

• - Vòng đêm làm kín: Cao su EPDM

• - Trục van: Thép không gỉ

• - Nhiệt độ : -10 ~ 120⁰C

• - Áp lực làm việc tối đa: PN10/PN16

• - Áp lực thử: PN21

• - Tiêu chuẩn kết nối mặt bích: Jis10K , ANSI150, DIN/BS 4504 PN10/PN16

• - Size : DN40 đến DN1000

• - Môi trường làm việc: Nước

• - Bảo hành : 12 tháng

4. CATALOGUE VAN CỔNG GANG SAMWOO

5. ỨNG DỤNG VAN CỔNG GANG SAMWOO HÀN QUỐC

• - Van cổng gang samwoo hàn quốc ứng dụng cho hệ thống sử lý nước sạch, nước thải.

• - Van cổng gang samwoo hàn quốc ứng dụng cho hệ thống PCCC

• - Van cổng gang samwoo hàn quốc ứng dụng cho nhà máy thủy điện.

• - Van cổng gang samwoo hàn quốc ứng dụng cho hệ thống cấp thoát nước

• - Van cổng gang samwoo hàn quốc ứng dụng cho nhà máy sản xuất thực phẩm, rượu, bia, nước giải khát

• - Van cổng gang samwoo hàn quốc ứng dụng cho nhà máy sản xuất ở khi công nghiệp.

• - Van cổng gang samwoo hàn quốc ứng dụng cho toàn nhà, khách sạn...

Van Cổng Samwoo Hàn Quốc

1. GIỚI THIỆU VAN CỔNG SAMWOO HÀN QUỐC

• - Van Cổng SAMWOO Hàn Quốc là dòng van dùng cho nước hay còn gọi là van cửa nước Samwoo, Van chặn nước 2 chiều Samwoo. Thương hiệu van cổng Samwoo có lâu đời, đươc sử dụng nhiều các công trình từ dân dụng đến công nghiệp.
• - VINDEC Nhập khẩu cung cấp Van Cổng Gang SAMWOO Hàn quốc, van lắp mặt bích JIS 10K- PN16 dùng chặn nươc cấp, nước thải giá cạnh tranh tại VINDEC Hà nội.

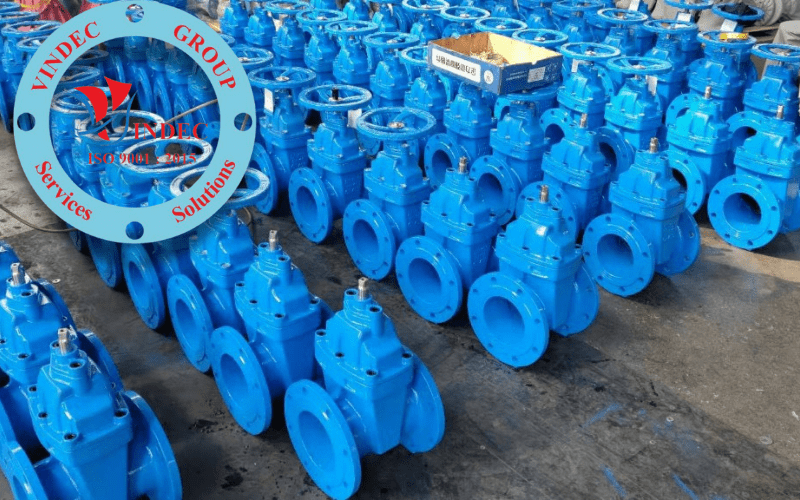

VAN CỔNG SAMWOO

2. THÔNG SỐ KỸ THUẬT VAN CỔNG SAMWOO

• - Thân van: Gang (Cast iron) được sơn EPOXY

• - Nắp van: Gang cầu (Cast iron)

• - Đĩa van: Gang dẻo (Ductile iron), bên ngoài được bọc cao su

• - Trục van: Thép không gỉ

• - Tiêu chuẩn lắp bích: BS4504 PN10 - PN16, JIS 10K

• - Áp lực làm việc tối đa: PN16

• - Nhiệt độ làm việc: -10 - 100 độ C

• - Kích cỡ van: DN40 - DN1000

• - Bảo hành: 12 tháng

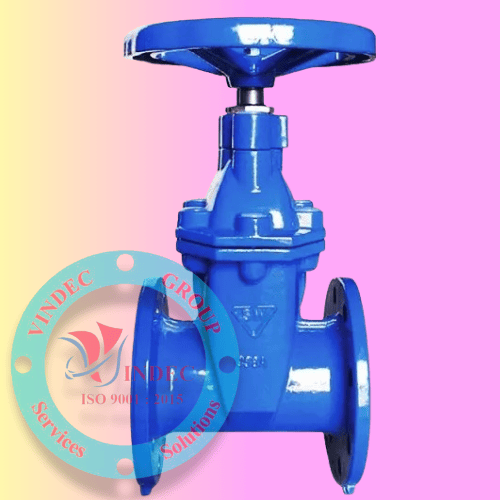

VAN CỬA SAMWOO

3. CẤU TẠO VAN CỔNG SAMWOO

• - Thân Van Cồng SAMWOO: Là bộ phận chính của van, được đúc toàn bộ bằng gang. Bên ngoài được sơn phủ một lớp epoxy, giúp bảo vệ thân van khỏi các tác nhân bên ngoài môi trường.

• - Đĩa Van: Bộ phận tiếp xúc trực tiếp với lưu chất, được bọc bởi một lớp cao su. Lớp cao su này giúp tăng độ kín cho van khi van đóng và bảo vệ van khỏi sự mài mòn bởi sự lưu thông của lưu chất.

• - Trục Van: Phần liên kết giữa vô lăng và của van. Đầu dưới của trục được liên kết ren với cửa van, đầu trên được chốt cố đinh với vô lăng. Khi quay vô lăng sẽ làm chạy ren giữa trục và đĩa van. Từ đó đĩa van được nâng lên và hạ xuống dòng lưu chất.

• - Bộ Phận Điều Khiển (Vô Lăng): Là bộ phận thao tác để đóng mở van. Trên vô lăng có mũi tên chỉ thị chiều quay để đóng hoặc mở van. Quay vô lăng đến khi không thể quay được nữa để đóng và mở van.

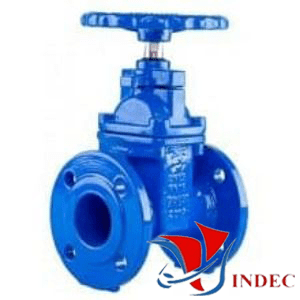

CẤU TẠO VAN CỔNG SAMWOO

4. ƯU NHƯỢC ĐIỂM VAN CỔNG SAMWOO

4.1. Ưu Điểm Van Cổng Samwoo

• - So sánh về trọng lượng của van thì nặng hơn các dòng van khác bởi thiết kế van dày hơn. Cho phép khả năng chịu đựng cũng như tuổi thọ của van tốt hơn.

• - Đa dạng về kích thước van.

• - Hiệu quả hoạt động tốt ở đa số các hệ thống công nghiệp hiện nay trên Thế giới.

• - Van được lắp đặt dưới lòng đất, ống ngầm, sâu vẫn hoạt động tốt và bền bỉ.

• - Tuy là lực tác động vận hành là thủ công bằng tay nhưng cũng không cần quá nhiều lực.

4.2. Nhược Điểm Van Cổng Samwoo

• - Kích thước van tương đối nặng và cồng kềnh.

• - Không có kích thước van nhỏ hơn DN50.

• - Không thích hợp dùng cho nhiệm vụ điều tiết dòng chảy.

• - Van đống mở tương đối chậm.

5. ỨNG DỤNG VAN CỔNG SAMWOO

• - Van cổng samwoo Hàn Quốc được sử dụng nhiều trong các ứng dụng liên quan đến nước và lưu chất là chất lỏng. Khi van mở hoàn toàn, lưu chất được đi qua hoàn toàn, độ sụt giảm lưu lượng và áp suất là rất nhỏ, hầu như không đáng kể.

• - Van được sử dụng trong các lĩnh vực có nhiệt độ và áp suất vừa phải, nhiệt độ từ -10 đến 100 độ C, áp suất làm việc tối đa là 16 bar.

• - Van không khuyến khích sử dụng trong các môi trường dầu vì các gốc hydrocabon thơm trong dầu có thể ăn mòn lớp cao su bọc đĩa van. Ngoài ra, môi trường dầu nóng có nhiệt độ và áp lực rất cao, không phù hợp sử dụng dạng van gang.
