Khớp Nối Mềm Cao Su

1. Khớp nối mềm cao su là gì?

Khớp nối mềm cao su (Rubber Expansion Joint) là thiết bị quan trọng giúp giảm rung, chống va đập, bù giãn nở nhiệt và bảo vệ đường ống. Nhờ độ đàn hồi cao, khớp nối mềm được sử dụng rộng rãi trong hệ thống bơm, HVAC, PCCC, xử lý nước thải, hơi nóng, khí nén và các ngành công nghiệp nặng.

Khớp nối mềm cao su là thiết bị kết nối giữa đường ống và thiết bị (bơm, quạt, máy nén…) với chức năng chính:

• Giảm rung – giảm ồn, hạn chế truyền lực sang đường ống.

• Bù giãn nở nhiệt, tránh cong vênh, nứt gãy trong điều kiện thay đổi nhiệt độ.

• Giảm chấn – giảm xung lực, bảo vệ máy bơm và van.

• Tăng tuổi thọ hệ thống ống, nhất là tại các điểm chịu áp lực cao.

Khớp nối mềm gồm 2 nhóm chính:
(1) Khớp nối mềm cao su mặt bích
(2) Khớp nối mềm cao su nối ren

2. Cấu tạo khớp nối mềm cao su (tổng quan)

Dù là loại mặt bích hay nối ren, cấu tạo chung gồm:

• Thân cao su đàn hồi

Làm từ EPDM, NBR, hoặc cao su tổng hợp.
Hình dạng thường là cầu đơn (1 sóng) hoặc cầu đôi (2 sóng) để tăng khả năng co giãn và giảm rung.

• Bộ phận kết nối (mặt bích hoặc ren)

• Mặt bích: thép carbon, thép mạ kẽm, inox 304/316.

• Ren: ren BSPT bằng inox hoặc gang, dùng cho size nhỏ.

• Lớp gia cường

Bằng bố vải sợi chịu lực, giúp tăng khả năng chịu áp & chịu lực ép.

3. Thông số kỹ thuật chung

4. Đặc điểm & ưu điểm chung của khớp nối mềm cao su

• Giảm rung – giảm ồn mạnh nhờ độ đàn hồi cao.

• Bù sai lệch lắp đặt, bù lệch trục hiệu quả.

• Hấp thụ chấn động, chống sốc áp lực (water hammer).

• Tăng tuổi thọ đường ống và thiết bị.

• Lắp đặt nhanh, không yêu cầu kỹ thuật phức tạp.

• Giá thấp, hiệu quả bảo vệ cao.

5. Phân loại khớp nối mềm cao su

5.1. Phân loại theo kiểu kết nối

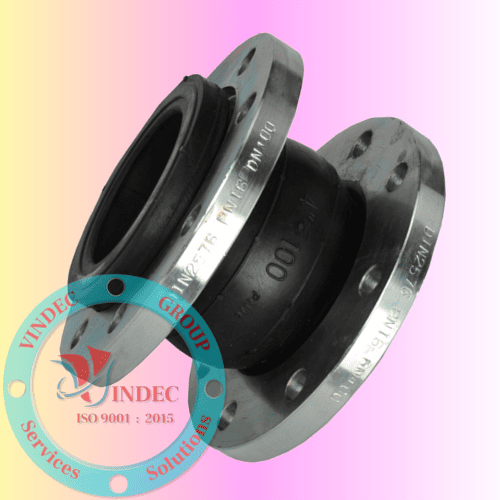

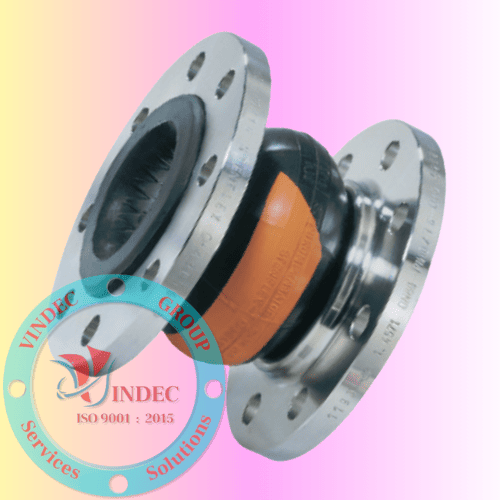

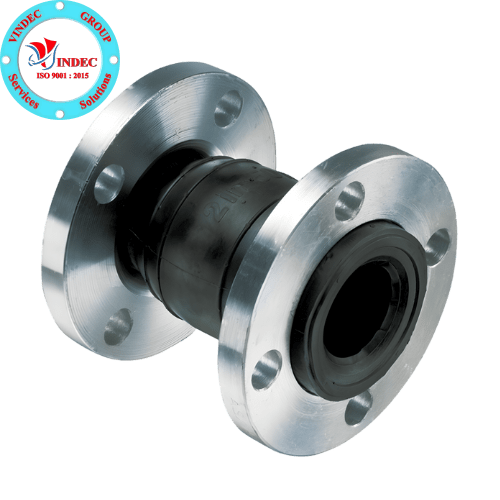

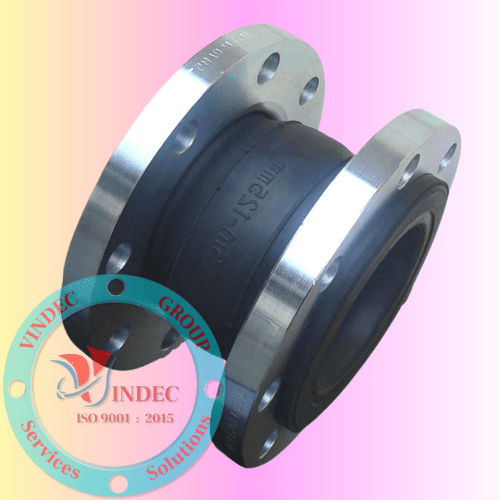

A. Khớp nối mềm cao su mặt bích

Cấu tạo đặc trưng

• Thân cao su EPDM/NBR dạng cầu đơn hoặc cầu đôi.

• Kết nối bằng mặt bích JIS 10K, BS PN10/PN16, ANSI 150.

• Vành bích bằng thép, thép mạ kẽm hoặc inox 304/316.

Ưu điểm

• Chịu áp và chịu lực cao.

• Lắp đặt ổn định cho đường ống lớn.

• Bền bỉ trong môi trường nước, hơi, khí, nước thải.

Ứng dụng

• Hệ thống bơm công nghiệp, PCCC, HVAC, nước thải.

• Nhà máy nhiệt điện, hóa chất nhẹ, dầu nước tuần hoàn.

B. Khớp nối mềm cao su nối ren

Cấu tạo đặc trưng

• Thân cao su EPDM hoặc NBR.

• Hai đầu ren BSPT bằng inox hoặc gang.

• Dùng cho đường ống nhỏ DN15–DN50.

Ưu điểm

• Nhỏ gọn, dễ lắp đặt.

• Chống rung mạnh cho hệ thống nhỏ.

• Giá thành rẻ hơn loại mặt bích.

Giới hạn

• Không dùng cho nhiệt độ quá cao (>80°C).

• Không phù hợp ống lớn.

Ứng dụng

• Nước sạch, nước thải, khí nén, HVAC, dân dụng.

• Nhà máy dược – thực phẩm – lò hơi cỡ nhỏ.

5.2. Phân loại theo tiêu chuẩn mặt bích

• EPDM – mặt bích inox 304/316: ANSI 150, PN10, PN16, JIS 10K

• EPDM – mặt bích thép mạ kẽm: JIS 10K / PN10 / PN16

• NBR – mặt bích theo JIS/ANSI/PN

5.3. Phân loại theo hình dạng cao su

• Cầu đơn (Single Sphere) – thông dụng nhất

• Cầu đôi (Double Sphere) – tăng biên độ giãn nở

• Khớp nối bọc PTFE – dùng cho môi trường ăn mòn mạnh

6. Ưu – nhược điểm khi lựa chọn khớp nối mềm cao su

Ưu điểm chung

• Chống rung – giảm ồn xuất sắc

• Bù giãn nở đa chiều

• Tăng độ kín – giảm rò rỉ

• Dễ thi công, bảo trì ít

• Giá rẻ, hiệu quả cao

• Phù hợp nhiều loại môi trường

Nhược điểm

• Khả năng chịu hóa chất mạnh hạn chế (trừ loại PTFE).

• Không phù hợp nhiệt độ quá cao (>140°C với mặt bích, >80°C với ren).

• Tuổi thọ phụ thuộc môi trường và áp lực vận hành.

7. Ứng dụng của khớp nối mềm cao su

Khớp nối mềm được sử dụng trong hầu hết các lĩnh vực:

• Hệ thống nước sạch, nước thải

Giảm rung cho bơm nước, bù giãn nở đường ống.

• Hệ thống HVAC: Chiller – AHU – FCU

Hấp thụ rung từ máy lạnh trung tâm, chiller, cooling tower.

• Hệ thống PCCC

Lắp tại đầu bơm cứu hỏa, van chặn, đường ống chính.

• Công nghiệp hóa chất – thực phẩm – dược phẩm

Dùng cho nước nóng, khí nén, hóa chất nhẹ.

• Nhà máy nhiệt điện – thủy điện – lò hơi

Chịu rung và chịu áp cực tốt.

• Ngành dầu khí – hàng hải – công trình đô thị

Ổn định đường ống dài, ống dẫn dầu – khí – nước biển.
