1. Khớp nối mềm inox là gì?

Khớp nối mềm inox (Inox Expansion Joint) là thiết bị hấp thụ rung động và bù giãn nở trong hệ thống đường ống, được sản xuất bằng ống ruột gà inox 304 bọc lưới inox, kết nối bằng mặt bích hoặc ren rắc co. Với đặc tính chịu nhiệt – chịu áp – chịu ăn mòn, khớp nối mềm inox được sử dụng rộng rãi trong các ngành công nghiệp yêu cầu độ bền cao và vận hành an toàn.

Khớp nối mềm inox là dạng khớp nối chống rung được chế tạo từ:

• Ruột gà inox 304/316 có khả năng uốn dẻo tốt

• Lưới inox đan bọc ngoài, tăng độ bền và khả năng chịu lực

• Đầu kết nối mặt bích hoặc rắc co inox/ thép mạ kẽm

Chức năng chính:

• Giảm rung, giảm ồn, triệt tiêu lực xung kích

• Bù giãn nở nhiệt và dao động đường ống

• Hạn chế nứt gãy do biến dạng nhiệt

• Bảo vệ bơm, van, thiết bị công nghiệp

Nhờ khả năng chịu nhiệt tới 400°C, khớp nối mềm inox còn được gọi là:

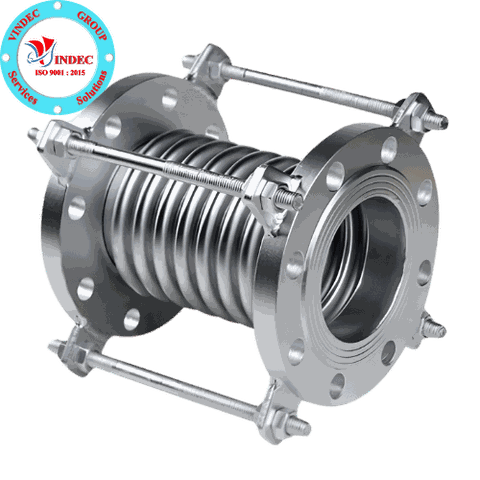

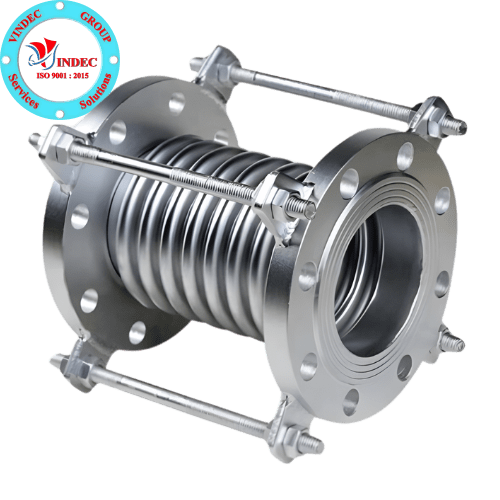

• Khớp nối giãn nở inox

• Ống nối giãn nở nhiệt inox

---

2. Cấu tạo khớp nối mềm inox

Khớp nối mềm inox gồm 2 phần:

---

2.1. Phần thân (Body)

• Ruột gà inox 304/316 dạng xoắn, chịu áp lực & nhiệt độ cao

• Bọc lưới inox 304 để tăng độ bền, chống giãn nở ngang

• Chiều dài có thể gia công theo yêu cầu (100mm – 2000mm hoặc hơn)

---

2.2. Phần kết nối (End Fitting)

Có 2 dạng:

• Mặt bích (Flanged) – tiêu chuẩn JIS 10K, BS PN16, ANSI 150

• Ren rắc co inox / thép mạ kẽm – ren BSPT hoặc NPT

Ngoài ra, loại chiều dài lớn thường có:

• Một đầu cố định,

• Một đầu bích xoay (floating flange)
  → giúp lắp đặt dễ hơn, không xoắn ống.

---

3. Phân loại khớp nối mềm inox

---

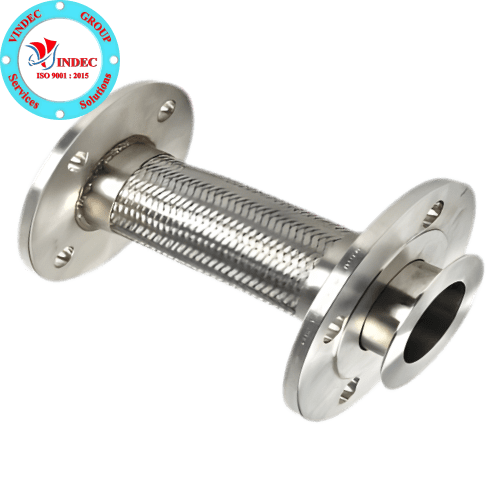

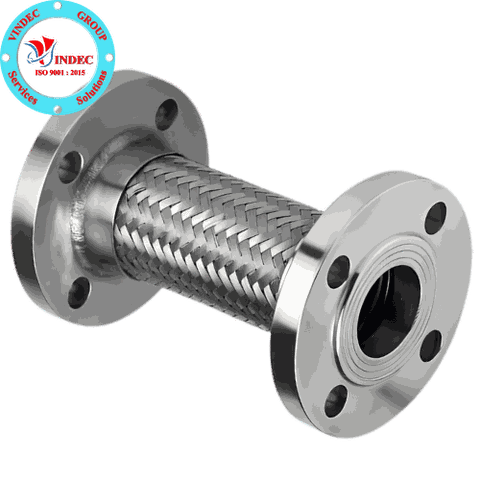

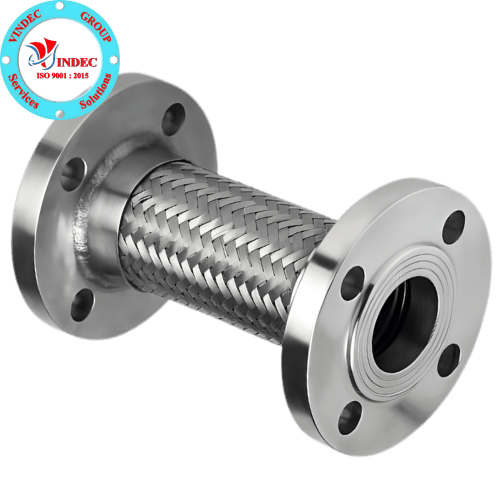

3.1. Khớp Nối Mềm Inox Mặt Bích

Tiêu chuẩn mặt bích:

• JIS 10K

• BS PN10 / PN16

• ANSI Class 150

Kích thước:
DN15 → DN500 (1/2″ → 20″)

Chiều dài tiêu chuẩn:
100mm – 2000mm (gia công không giới hạn)

Vật liệu đầu nối:

• Thép carbon

• Thép mạ kẽm

• Inox 304 / 316

Ưu điểm:

• Lắp đặt an toàn cho hệ thống lớn

• Chịu áp & chịu lực cao

• Thích hợp dùng với hơi nóng, nước nóng, dầu, khí nén…

---

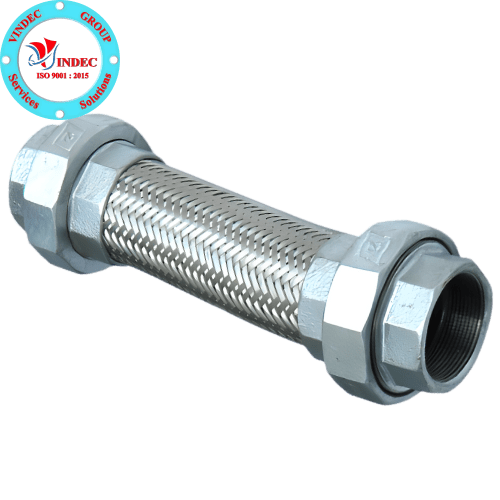

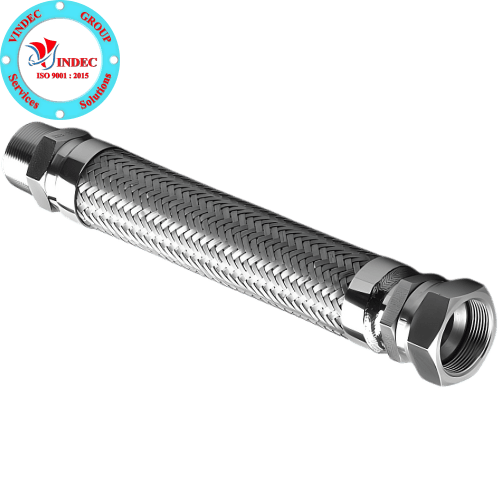

3.2. Khớp Nối Mềm Inox Nối Ren (Rắc Co)

Vật liệu đầu ren:

• Inox 304

• Thép mạ kẽm

Kích thước:
DN15 (1/2") → DN100 (4")

Chiều dài:
100mm – 2000mm (gia công theo yêu cầu)

Ưu điểm:

• Linh hoạt, nhỏ gọn

• Lắp đặt nhanh trên đường ống size nhỏ

• Phù hợp dân dụng & công nghiệp nhẹ

---

4. Thông số kỹ thuật tiêu chuẩn

THÔNG SỐ	GIÁ TRỊ
Vật liệu thân	Inox 304/316
Áp lực làm việc	PN10 – PN16 – PN25
Nhiệt độ	-20°C ~ 400°C
Môi trường	Nước, hơi nóng, khí nén, dầu, hóa chất
Kiểu kết nối	Mặt bích / Ren
Xuất xứ	Việt Nam, Nhật, Hàn, Malaysia, Trung Quốc

---

5. Đặc điểm nổi bật của khớp nối mềm inox

5.1. Chịu nhiệt – chịu áp suất cực tốt

Hoạt động ổn định ở ≤ 400°C, phù hợp:

• Lò hơi áp suất

• Động cơ nhiệt

• Khí nóng – dầu nóng

5.2. Kháng hóa chất – chống ăn mòn

Inox 304/316 chống được:

• Axit loãng

• Kiềm nhẹ

• Nước thải

• Dầu mỡ

• Hóa chất công nghiệp

• Hơi nước nóng

5.3. Giảm rung – triệt tiêu chấn động

Giảm búa nước, giảm lực truyền từ bơm đến đường ống.

5.4. Tăng tuổi thọ thiết bị

Hạn chế:

• Nứt gãy ống

• Rò rỉ

• Vỡ mối nối

5.5. Đa dạng tiêu chuẩn – dễ lắp đặt

Hỗ trợ mọi chuẩn mặt bích và ren phổ biến quốc tế.

---

6. Ứng dụng khớp nối mềm inox

Khớp nối mềm inox được sử dụng trong:

• Công nghiệp nhiệt – hơi nóng

• Lò hơi

• Lò đốt

• Động cơ nhiệt

• Ống xả, cổ bô máy nổ

• Hệ thống bơm – đường ống công nghiệp

• Hệ thống nước nóng

• Hệ thống bơm nước sạch/nước thải

• Khí nén, gas, dầu

• Môi trường hóa chất – thực phẩm

• Nhà máy vi sinh

• Dây chuyền sản xuất thực phẩm

• Công nghiệp hóa chất, axit, bazơ

• Công nghiệp nặng

• Nhà máy thép

• Xi măng

• Hóa dầu

• Xây dựng & hệ thống cơ điện (M&E)

• HVAC – điều hòa trung tâm

• PCCC – đầu bơm cứu hỏa

• Hệ thống cấp thoát nước

---

7. VINDEC – Đơn vị cung cấp khớp nối mềm inox uy tín

VINDEC chuyên cung cấp:

• Khớp nối mềm inox chịu nhiệt 400°C

• Khớp nối mềm inox chịu áp PN16 – PN25

• Khớp nối inox mặt bích – nối ren – theo yêu cầu

Sản phẩm đầy đủ:

✔ CO–CQ
✔ Catalogue
✔ Bảo hành dài hạn
✔ Gia công theo bản vẽ
