Khớp Nối Giãn Nở INOX

1. Khớp nối giãn nở inox là gì?

Khớp Nối Giãn Nở Inox (Inox Expansion Joint / Metal Expansion Joint) là thiết bị bù giãn nở nhiệt và hấp thụ rung động trong hệ thống đường ống, chế tạo bằng thép không gỉ inox 304 – 316 – 321. Nhờ khả năng chịu nhiệt – chịu áp – chống ăn mòn vượt trội, đây là giải pháp tối ưu cho các hệ thống hơi nóng, khí nén, hóa chất, dầu nóng và công nghiệp nặng.

Khớp nối giãn nở inox là thiết bị dạng ống mềm inox dạng bellows (ống xoắn dạng sóng) có khả năng:

• Bù giãn nở do nhiệt (giãn dài/ co ngắn)

• Hấp thụ rung động, chấn động cơ học

• Bù lệch trục, lệch tâm

• Hạn chế nứt gãy đường ống khi nhiệt độ thay đổi

• Giảm búa nước và lực xung kích

Vật liệu inox giúp thiết bị làm việc tốt trong môi trường:

• Hơi nóng – khí nóng – khí đốt

• Dầu nóng – hóa chất – axit – nước thải

• Áp suất cao – nhiệt độ cao đến 600°C

Khớp nối giãn nở inox còn được gọi là:

• Bellows Inox

• Bellow Expansion Joint

• Khớp giãn nở nhiệt Inox

• Ống giãn nở inox

2. Cấu tạo khớp nối giãn nở inox

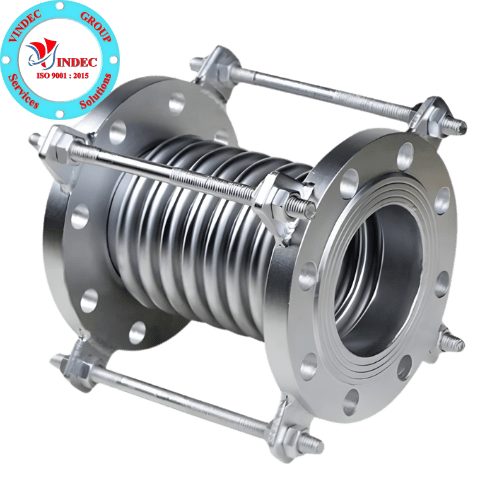

Khớp giãn nở inox gồm 3 phần chính:

2.1. Phần thân (Bellows) – Ống inox dạng sóng

• Material: inox 304 / 316 / 321

• Cấu trúc: dạng sóng nhiều lớp (single–ply hoặc multi–ply)

• Chức năng: hấp thụ giãn nở, uốn cong, biến dạng đàn hồi theo nhiệt độ và rung động.

2.2. Phần kết nối (End Fittings)

Gồm 2 dạng:

• Kết nối mặt bích: JIS, PN16, ANSI 150 / 300

• Kết nối ren (với size nhỏ)

2.3. Phụ kiện gia cố

• Thanh giằng (tie rods)

• Vòng gia cố (internal liners)

• Móc giới hạn (limit rods)

• Lưới bảo vệ

→ giúp kiểm soát hướng biến dạng và chịu tải lớn.

3. Thông số kỹ thuật tiêu chuẩn

4. Đặc điểm nổi bật của khớp nối giãn nở inox

⭐ 4.1. Chịu nhiệt & áp suất cực cao

Inox 304/316/321 hoạt động ổn định trong môi trường:

• 300°C – 600°C

• Áp lực PN10 – PN40

Thích hợp cho lò hơi, hơi bão hòa, khí nóng, dầu truyền nhiệt.

⭐ 4.2. Bù giãn nở nhiệt giúp bảo vệ đường ống

Hấp thụ:

• Giãn nở tuyến tính

• Co ngót khi nhiệt giảm

• Lệch trục – lệch tâm

• Co giật khi khởi động máy

Giúp hệ thống hoạt động ổn định & bền lâu.

⭐ 4.3. Kháng hóa chất & chống ăn mòn mạnh mẽ

Làm việc tốt với:

• Axit loãng – kiềm – dung môi

• Hóa chất công nghiệp

• Nước thải – nước muối

• Dầu nóng – khí công nghiệp

⭐ 4.4. Giảm chấn – giảm rung – giảm ồn

Khớp giãn nở inox hấp thụ rung động từ:

• Máy bơm

• Quạt – blower

• Turbine

• Hệ thống nén khí

→ Bảo vệ bơm – van – đường ống khỏi hư hỏng.

5. Phân loại khớp nối giãn nở inox

5.1. Khớp nối giãn nở inox mặt bích

• Kết nối mặt bích JIS, PN16, PN25, ANSI 150

• Dùng cho hệ thống lớn, áp suất cao

• Chiều dài: 150mm – 2000mm (gia công theo yêu cầu)

5.2. Khớp nối giãn nở inox nối ren

• Size DN15 – DN100

• Dùng cho hệ thống nhỏ, áp suất vừa

• Lắp đặt nhanh, dễ bảo trì

5.3. Khớp nối inox nhiều lớp (Multi–ply)

• Dùng trong công nghiệp nhiệt độ & áp lực cao

• Độ bền uốn – độ đàn hồi cực tốt

5.4. Khớp giãn nở dạng tổ hợp (Universal Expansion Joint)

• Có 2 bellows nối tiếp

• Hấp thụ giãn nở đa hướng

• Dùng trong hệ thống dài, lệch tâm nhiều

5.5. Khớp giãn nở có thanh giằng (Tie–Rod Type)

• Hạn chế chuyển động trục

• Chịu lực cao trong các nhà máy công nghiệp nặng

6. Ứng dụng của khớp nối giãn nở inox

Khớp giãn nở inox được ứng dụng trong:

6.1. Hệ thống hơi nóng – lò hơi

• Hơi bão hòa

• Hơi quá nhiệt

• Lò hơi áp suất

6.2. Công nghiệp hóa chất

• Axit, bazơ, hóa chất ăn mòn

• Dung môi công nghiệp

6.3. Dầu khí – lọc dầu

• Dẫn dầu nóng

• Khí gas

• Hệ thống cracking

6.4. HVAC – cơ điện – M&E

• Đường ống chiller

• Đường ống điều hòa trung tâm

• PCCC

6.5. Hệ thống bơm – đường ống công nghiệp

• Giảm rung bơm

• Hấp thụ chấn động

6.6. Công nghiệp thực phẩm – dược phẩm

• Hơi nóng – khí sạch

• Dầu truyền nhiệt
