VAN ĐIÊN TỪ KHÍ NÉN 3/2
- Van điện từ 3/2 là gì hay van khí nén 3/2 là gì ? Nó tên tiếng anh của là Solenoid valve đây là tên gọi chung của van. Van 3/2 được hoạt động dựa vào cuộn hút điện từ chúng kích hoạt, nó có 3 cửa và 2 vị trí hoạt động, thường được dùng để điều khiển Xi lanh khí nén 1 chiều (loại tác động đơn).
- Van 3/2 được chia ra làm 2 loại: van thường đóng (NC) và van thường mở (NO).
CẤU TẠO VAN KHÍ NÉN 3/2
Cấu tại van 3/2 rất đơn giản gồm có một số bộ phận chính sau:
- Cuộn coil điện: có tác dụng để vận hành van. Bộ phần này sẽ tiếp nguồn điện áp đi từ bên ngoài vào và phân thành các dòng điện một chiều hoặc dòng điện xoay chiều.
- Thân van điện từ 3/2: có thiết kế gồm 3 cửa và 2 vị trí
+ Cổng (1) là cổng đưa áp suất vào
+ Cổng (2) là cổng áp suất đi ra
+ Cổng (3) là cổng xả

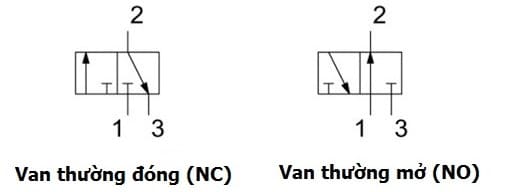

SƠ ĐỒ HOẠT ĐỘNG VAN 3/2
PHÂN LOẠI VAN KHÍ NÉN 3/2
Theo sơ đồ của van khí nén 3/2 bên phải là thường mở (NO) bên trái là thường đóng (NC)
- Van Khí Nén 3/2 Thường Đóng - Normal Close (NC)
+ Khi ở trạng thái chưa được kích hoạt thì chiếc van 3/2 đang ở trạng thái thường đóng (NC), ở trạng thái này (1) sẽ không thông với (2), mà cổng (2) sẽ thông với cổng (3), khi được kích hoạt thì chiếc van sẽ đảo chiều (1) sẽ thông với (2) và (2) và (3) lúc này sẽ không thông với nhau nữa.
- Van Điện Từ 3/2 Thường Đóng - Normal Open (NO)
+ Khi ở trạng thái chưa được kích hoạt thì chiếc van 3/2 đang ở trạng thái thường mở (NO), ở trạng thái này (1) sẽ thông với (2), cổng (2) sẽ không thông với cổng (3), khi được kích hoạt thì chiếc van sẽ đảo chiều (1) sẽ không thông với (2) nữa và (2) và (3) lúc này sẽ thông với nhau.
MỘT SỐ VAN KHÍ NÉN 3/2 THÔNG DỤNG
- Van điện từ khí nén FESTO MFH-3-1/2
- Van điện từ khí nén SMC VX3114-01N-5C1
- Van điện từ SMC VX3114-01N-4GR1-B
- Van điện từ khí nén STNC: TG2321-08 (van 3/2, ren 13mm, Thường đóng (NC)), TG2331-10 (van 3/2, ren 17mm, Thường đóng (NC)), TG23-06 (van 3/2, ren 9,6mm, Thường đóng (NC)), TG23-08 (van 3/2, ren 13mm, Thường đóng (NC)), YH23JD-15 (van 3/2, ren 21mm, Thường đóng (NC), áp suất 24kg/cm2).

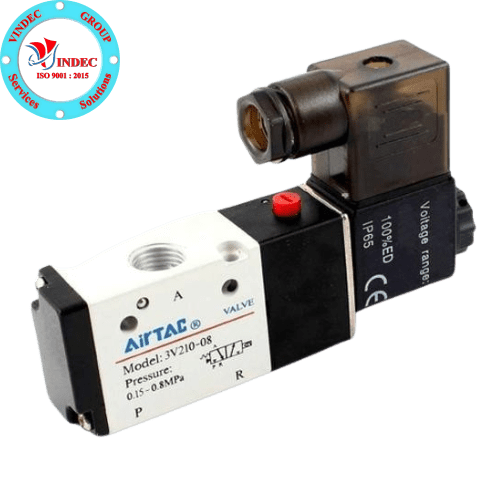

- Van điện từ khí nén AIRTAC 3V210-08 (van khí nén 3/2)
