VAN 1 CHIỀU THÉP RÈN
1. VAN 1 CHIỀU THÉP RÈN LÀ GÌ ?
- Van 1 chiều thép rèn là gì ? Có tên tiếng anh là: Forged Steel check valves. Nó là loại van một chiều được làm bằng phương pháp gia công nhiệt luyện đặc biệt để có thể chịu được áp lực cao và nhiệt độ cao khi làm việc.
- Van 1 chiều thép ren thường là các vật liệu thép rèn A105 (A105N), A182 F304L, F316L với các dải áp lực Class 150, 300, 600, 800, 1500- 2000, 2500LB
2. THÔNG SỐ VAN 1 CHIỀU THÉP RÈN
- Vật liệu thân: (Hợp kim Inconel, Hợp kim Monel, Hợp kim Hastelloy) ASTM A105, ASTM A182 LF2, ASTM A182 F11, ASTM A182 F22, ASTM A182 F51, ASTM A182 F91, ASTM A182 F304, ASTM A182 F316, ASTM A182 F304L, ASTM A182 F316L, etc.
- Tiêu chuẩn: API 602, ASME B16.34, BS 5352
- The length of the structure: as per manufacturer’s standard
+ Flange connecting end: ASME B16.5, GB/T 9113, HG/T 20592, EN 1092.1
+ Butt welding connecting end: ASME B16.25, GB/T 12224
+ Tiêu chuẩn độ dày: API 602, ASME B16.34, GB/T 12224
+ Thông số kỹ thuật và kiểm tra theo tiêu chuẩn: API 602, GB/T 13927
+ Dải tiêu chuẩn Áp lực và nhiệt độ: ASME B16.34, EN 12516, GB/T 12224 (Nhiệt độ hoạt động: 0 đến 450 độ C)
+ Dải sản phẩm: NPS 1/2 Inch - NPS 2 Inch (DN15 - DN50), Class 150 - 2500 LB (PN16 - PN420)
+ Dải áp lực: Class 150, 300, 600, 800, 900, 1500, 2500
- Kích thước: DN15, DN20, DN25, DN32, DN40, DN50, DN65, DN80, DN100
- Các loại van 1 chiều thép rèn: Van 1 chiều mặt bích thép rèn, Van 1 chiều thép rèn nối ren, van 1 chiều thép rèn lá, van 1 chiều thép rèn cối...
- Hãng sản xuất: King gate, Joeun, Arita, Kitz, Hitachi, Zetkama, KSB
- Xuất xứ: Trung Quốc, Đài Loan, Nhật Bản, Malaysia, Hàn Quốc, Đức, Balan
3. PHÂN LOẠI VAN 1 CHIỀU THÉP RÈN
- Van một chiều thép rèn có khá nhiều loại và hình dạng, vật liệu, và cấu tạo khác nhau tùy vào mục đích sử dụng cũng như chức năng mà người ta chế tạo sản xuất ra nhiều loại Van 1 Chiều khác nhau.
- Sau đây chúng tôi xin giới thiệu qua 1 số Van 1 chiều thép rèn được dùng rộng rãi trong công nghiệp.
3.1. Theo Cấu Tạo Van 1 Chiều Thép Rèn
3.1.1. Van 1 Chiều Lá Thép Rèn
Forged Steel Wing Check Valve
- Van 1 chiều lá lật là loại van 1 chiều được chế tạo với 1 cánh cửa lật gắn với khớp bản lề xoay, khi có áp lực đủ lớn thắng được trọng lượng và áp lực hồi về thì lá lật sẽ được mở để dòng môi chất đi qua van.
- Van 1 chiều lá lật thường được sử dụng trong các hệ thống nước sạch, nước thải, xăng dầu... hầu hết dùng trong đường hệ thống dẫn truyền môi chất lỏng.
3.1.2. Van 1 Chiều Đĩa Nâng Thép Rèn
Forged Steel Lift (Piston) Check Valve
- Van 1 chiều nâng có cấu tạo đơn giản hơn so với các loại van 1 chiều khác, nó hoạt động được nhờ trọng lượng của đĩa van di chuyển trượt dọc trục van và áp lực hồi về của môi chất trong hệ thống đường ống làm đĩa van đóng lại.
- Van 1 chiều năng dạng này thường được sử dụng cho hệ khí nén, hơi nóng, khí... Bởi dòng chảy đi qua van sẽ là dòng chảy rối gây tổn thất áp lực.
- Thường được lắp đặt nằm ngang và có thể lắp đặt thêm lò xo để hỗ trợ việc đóng van tốt hơn.
- Một phương án khác có thể sử đụng là thay đổi cấu trúc van: van một chiều bi trượt. Loại van này chỉ được sử dụng ở đường ống nhỏ.
3.1.3. Van 1 Chiều Chữ Y Thép Rèn
Forged Steel Ball Check Valve
3.1.4. Van 1 Chiều Thép Rèn Wafer
- Được cấu tạo như điểm đặc trưng của van một chiều dạng cửa xoay đó là trục của mặt đế đỡ luôn trùng với trục trong hệ thống đường ống dẫn lưu chất.
- Khi không có dòng lưu chất đi qua van, mặt đế đỡ được đóng kín bởi cửa xoay. Khi có dòng lưu chất đi tới van, cửa xoay quay quanh trục tạo khe hở cho phép lưu chất đi qua van.
- Khi dòng lưu chất đi qua van bị ngưng cung cấp thì cửa xoay quay trở về vị trí đóng nhờ khối lượng của chính nó.
- Ở dạng van nằm ngang, trục quay của cửa xoay được thiết kế cao hơn so với trục đường ống, để đảm bảo cửa sập quay về vị trí đóng khi không có lưu chất.
3.2. Theo Vật Liệu Van 1 Chiều Rèn

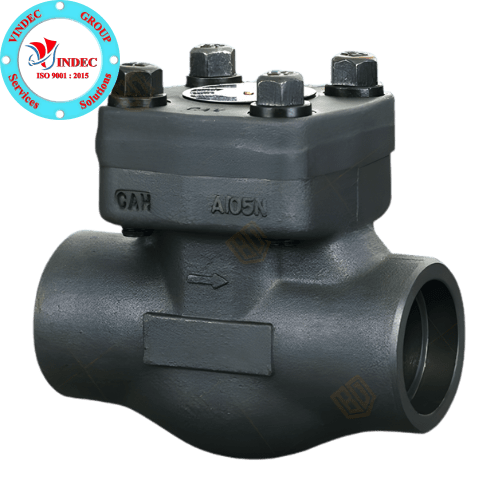

3.2.1. Van 1 Chiều Thép Rèn A105
3.2.2. Van 1 Chiều Thép Rèn A182
3.2.3. Van 1 Chiều Thép Rèn F304L
3.2.4. Van 1 Chiều Thép Rèn F316L
3.3. Theo Kết Nối Van 1 Chiều Thép Rèn
3.3.1. Van 1 Chiều Thép Rèn Nối Ren
3.3.2. Van 1 Chiều Thép Rèn Mặt Bích
3.3.3. Van 1 Chiều Thép Rèn Nối Hàn
3.3.4. Van 1 Chiều Thép Rèn Nối Kẹp
3.4. Theo Xuất Xứ Van 1 Chiều Thép Rèn
3.4.1. Van 1 Chiều Thép Rèn Hàn Quốc
3.4.2. Van 1 Chiều Thép Rèn Trung Quốc
3.4.3. Van 1 Chiều Thép Rèn Nhật Bản
3.4.5. Van 1 Chiều Thép Rèn Đài Loan
3.4.6. Van 1 Chiều Thép Rèn Châu Âu
3.4.7. Van 1 Chiều Thép Rèn Malaysia
3.4.8. Van 1 Chiều Thép Rèn Ấn Độ
4. CHỌN CỠ VAN 1 CHIỀU THÉP RÈN VỚI ĐƯỜNG ỐNG
- Van 1 chiều thép rèn nối ren (hàn) DN10 - 3/8" (10mm/ 10A) đường ống phi 17 mm
- Van 1 chiều thép rèn nối ren (hàn) DN15 1/2" (15mm/ 15A) đường ống phi 21 mm
- Van 1 chiều thép rèn nối ren (hàn) DN20 - 3/4" (20mm/ 20A) đường ống phi 27mm
- Van 1 chiều thép rèn nối ren (hàn hoặc mặt bích) DN25 - 1" (25mm/ 25A) đường ống phi 34 mm
- Van 1 chiều thép rèn nối ren (hàn hoặc mặt bích) DN32 - 1.1/4" (32mm/ 32A) đường ống phi 42 mm
- Van 1 chiều thép rèn nối ren (hàn hoặc mặt bích) DN40 - 1.1/2" (40mm/ 40A) đường ống phi 49 mm
- Van 1 chiều thép rèn nối ren (hàn hoặc mặt bích) DN50 - 2" (50mm/ 50A) đường ống phi 60 mm
- Van 1 chiều thép rèn nối hàn hoặc mặt bích DN65 - 2.1/2" (50mm/ 50A) đường ống phi 76 mm
- Van 1 chiều thép rèn nối hàn hoặc mặt bích DN80 - 3" (80mm/80A) đường ống phi 90 mm
- Van 1 chiều thép rèn nối hàn hoặc mặt bích DN100 - 4" (100mm/100A) đường ống phi 114 mm
5. ỨNG DỤNG VAN MỘT CHIỀU THÉP RÈN
- Van 1 chiều thép rèn dùng trong hệ thống dẫn truyền hơi nóng (Nồi hơi, lò hơi, thiết bị trao đổi nhiệt...)
- Van 1 chiều thép rèn dùng trong ngành sản xuất thức ăn chăn nuôi.
- Van 1 chiều thép rèn bản dùng trong ngành công nghiệp hóa chất, nhiệt điện, thủy điện.
- Van 1 chiều thép rèn dùng trong ngành khai thác mỏ, khoáng sản.
- Van 1 chiều thép rèn dùng trong ngành công nghiệp lọc hóa dầu.
- Van 1 chiều thép rèn dùng trong ngành mía đường, sản xuất xi măng, luyện kim.
- Van 1 chiều thép rèn dùng trong ngành sản xuất giấy/ngành bột giấy, chế biến gỗ.
6. MUA VAN 1 CHIỀU THÉP RÈN TẠI VINDEC
- VINDEC là địa chỉ nhập khẩu và phân phối VAN MỘT CHIỀU uy tín tại Việt nam có thể làm hài lòng khách hàng với năng lực đội ngũ nhân viên có kỹ thuật trình độ kỹ thuật cao, được đào tạo chuyên nghiệp bài bản của hãng.
- Chế Độ Bảo Hành: Thời gian 12 tháng theo tiêu chuẩn lắp đặt và sử dụng của nhà sản xuất.
- Phương thức vận chuyển: Miễn phí vận chuyển trong vòng 20 km nội thành HÀ NỘI
- Ưu đãi: Công ty sẽ ưu đãi chiết khấu trên giá bán cho các cửa hàng, đại lý và đối tác lấy số lượng nhiều.
- VINDEC cam kết cung cấp đúng chủng loại sản phẩm do chính hăng sản xuất mà chúng tôi đang cung cấp, đảm bảo chất lượng, đúng nguồn gốc, đầy đủ chứng từ nhập khẩu.
- Tiến độ giao nhận hàng nhanh, giá thành cạnh tranh để giảm thiểu những chi phí thương mại của Quý khách hàng.
- Như những gì chúng tôi chia sẻ ở trên cho quý khách hàng đó là những kinh nghiệm trong suốt gần 20 năm kinh nghiệm của chúng tôi về van công nghiệp. Vậy nên, khi quý khách hàng mua hàng của chúng tôi thì sẽ được tư vấn cũng như đảm bảo rằng cung cấp cho quý khách hàng sản phẩm chất lượng tốt nhất với giá cả cạnh tranh nhất trên thị trường.
- Quý khách hàng có thể Download về máy Catalogue của hãng tại Website của chúng tôi với thông số kỹ thuật rõ ràng chính xác nhất của hãng: VAN 1 CHIỀU THÉP RÈN
- VINDEC chúng tôi đạt tiêu chuẩn hệ thống quản lý chất lượng quy trình sản xuất ISO 9001:2015 và có chứng nhận kiểm định chất lượng của Trung tâm kỹ thuật tiêu chuẩn đo lường chất lượng 1 ( QUATEST 1 )
- Thêm vào đó, VINDEC chúng tôi có NHÀ MÁY SẢN XUẤT + KHO HÀNG với diện tích 2.000m2 tại Lô A2-CN1, Đường CN5, Khu Công Nghiệp Từ Liêm - Hà Nội.
- VINDEC với phương châm "Tốt Hơn và Hơn Nưa - Better and More" cùng năng lực và kinh nghiệm 20 năm cùng với đội ngũ kỹ sư giầu kinh nghiệm chuyên môn, chúng tôi tự đáp ứng được các dự án lớn về hàng Van Công Nghiệp chúng tôi luôn đồng hành cùng phát triển.
