1. MẶT BÍCH TIÊU CHUẨN JIS B2220 NHẬT BẢN LÀ GÌ?
🔸 Khái niệm JIS B2220
Tiêu chuẩn mặt bích JIS B2220 là quy định quốc gia Nhật Bản cho mặt bích ống thép, mô tả rõ kích thước, vật liệu, độ dày và yêu cầu kỹ thuật. Mặt bích JIS đảm bảo độ bền, khả năng chịu áp suất và độ kín khít cao khi sử dụng trong các hệ thống đường ống công nghiệp.
🔸 Hệ tiêu chuẩn phổ biến
Mặt bích tiêu chuẩn JIS được phát triển từ JIS B2220:2004 và cập nhật thành JIS B2220:2012, gồm các cấp áp suất JIS 5K, 10K, 16K, 20K, 30K, 40K và 63K. Các cấp này phù hợp nhiều môi trường làm việc, từ nước, khí đến dầu và hơi nóng trong công nghiệp Nhật Bản và quốc tế.
2. THÔNG SỐ KỸ THUẬT MẶT BÍCH TIÊU CHUẨN JIS B2220
Mặt bích tiêu chuẩn JISC quy định kích thước, vật liệu và các yêu cầu kỹ thuật khác đối với mặt bích được sử dụng trong hệ thống đường ống. Sau đây là mô tả chi tiết về thông số kỹ thuật mặt bích tiêu chuẩn JISC:
| Kích thước | 1/2″ (15 NB) to 48″ (1200NB) DN10~DN5000 | ||||||||||
| Tiêu chuẩn mặt bích JIS B2220 | ANSI/ASME B16.5, B16.47 Series A & B, B16.48, BS4504, BS 10, EN-1092, DIN, ASME Flanges, ASME Flanges, BS Flanges, DIN Flanges, EN Flanges, GOST Flange, ASME/ASME B16.5/16.36/16.47A/16.47B, MSS S44, ISO70051, JISB2220, BS1560-3.1, API7S-15, API7S-43, API605, EN1092 | ||||||||||
| Áp suất theo tiêu chuẩn ANSI | Class 150 LBS, 300 LBS, 600 LBS, 900 LBS, 1500 LBS, 2500 LBS | ||||||||||
| Áp suất theo tiêu chuẩn DIN | 6Bar 10Bar 16Bar 25Bar 40Bar / PN6 PN10 PN16 PN25 PN40, PN64 | ||||||||||
| JIS | 5K, 10 K, 16 K 20 K, 30 K, 40 K, 63 K | ||||||||||
| UNI | 6Bar 10Bar 16Bar 25Bar 40Bar | ||||||||||
| EN | 6Bar 10Bar 16Bar 25Bar 40Bar | ||||||||||
| Xử lý bề mặt | Sơn dầu đen, sơn chống gỉ, mạ kẽm, màu vàng trong suốt, mạ kẽm nhúng nóng và lạnh | ||||||||||
| Các loại mặt bích phổ biến | Forged / Threaded / Screwed / Plate | ||||||||||
| Chứng chỉ | EN 10204/3.1B | ||||||||||
| Giấy chứng nhận nguyên liệu | |||||||||||
| Báo cáo kiểm tra chụp X quang 100% | |||||||||||
| Báo cáo kiểm tra của bên thứ ba, v.v. | |||||||||||
| Máy móc sản xuất | rèn, xử lý nhiệt và gia công | ||||||||||
| Kiểu kết nối | Raised Face (RF), Ring Type Joint (RTJ), Flat Face (FF), Large Male-Female (LMF), Lap-Joint Face (LJF), Small Male-Female (SMF), Small Tongue, Large Tongue & Groove, , Groove | ||||||||||
| Thiết kế | theo bản vẽ | ||||||||||
| theo tiêu chuẩn JIS | |||||||||||
| 15 NB (1/2″) đến 200 NB (8″) | |||||||||||
| Cấu hình bằng và giảm | |||||||||||
| Kiểm tra | Máy quang phổ đọc trực tiếp, Máy kiểm tra thủy tĩnh, Máy dò tia X, Máy dò lỗ hổng siêu âm UI, Máy dò hạt từ tính | ||||||||||
| Máy móc | Máy ép, Máy uốn, Máy đẩy, Máy vát mép điện, Máy phun cát, v.v. | ||||||||||
| Xuất xứ | Indian / West Europe / Japan / USA / Korean | ||||||||||
| Sản xuất | JIS B2210 Flange, JIS B 2290 Flange, JIS B2239 Flange, JIS B 8210 Flange, JIS B2291 Flange, JIS F7806 Flange, Flange JIS-G3214, JIS Flange SS400, JIS 10k FF Flange, Flange JIS 20k, JIS 5k Flange, Flange JIS 16k, Flange JIS 25k, JIS 280k Flange, JIS 30k Flange Standard | ||||||||||
| Ứng dụng | Chất nâng cấp bitum. | ||||||||||
| Các nhà máy lọc dầu nặng. | |||||||||||
| Điện hạt nhân (chủ yếu là liền mạch). | |||||||||||
| Hóa dầu và axit. | |||||||||||
Chứng chỉ Kiểm tra Vật liệu (MTC) theo EN 10204 3.1 và EN 10204 3.2, Chứng chỉ Kiểm tra xác nhận NACE MR0103, NACE MR0175
3. Vật liệu mặt bích tiêu chuẩn JISC / JIS B2220:
JISC, hay Ủy ban Tiêu chuẩn Công nghiệp Nhật Bản, đã thiết lập các tiêu chuẩn cho mặt bích và vật liệu của chúng. Dưới đây là một số vật liệu thường được sử dụng cho mặt bích tiêu chuẩn JISC:
| Thép các bon | ASTM/ASME A/SA105 A/SA105N & A/SA216-WCB, DIN 1.0402, DIN 1.0460, DIN 1.0619, Die Steel, ASTM A105 / ASME SA105, A105N, ASTM A350 LF2 / ASME SA350, High Yield CS ASTM A694 / A694 (F52 F56 F60 F65 F70 F80) | ||||||||||
| Vật liệu inox | ASTM/ASME A/SA182 F304, F304L, F316, F316L, ASTM/ASME A/SA351 CF8, CF3, CF8M, CF3M, DIN 1.4301, DIN 1.4306, DIN 1.4401, DIN 1.4404, DIN 1.4308, DIN 1.4408, DIN 1.4306, DIN 1.4409 | ||||||||||
| Vật liệu hợp kim | ASTM A182 / ASME SA182 F5, F9, F11, F12, F22, F91 | ||||||||||
| Vật liệu Titanium | ASTM B381 / ASME SB381, Titanium Gr. 1, Titanium Gr. 2, Titanium Gr. 4, Titanium Gr. 5, Titanium Gr. 7 | ||||||||||
| ASTMR50250/GR.1, R50400/GR.2, R50550/GR.3, R50700/GR.4/GR.6, R52400/GR.7, R53400/GR.12, R56320/GR.9, R56400/GR.5 | |||||||||||
| Vật liệu Copper | T1, T2, C10100, C10200, C10300, C10400, C10500, C10700, C10800, C10910,C10920, TP1, TP2, C10930, C11000, C11300, C11400, C11500, C11600, C12000,C12200, C12300, TU1, TU2, C12500, C14200, C14420, C14500, C14510, C14520, C14530, C17200, C19200, C21000, C23000, C26000, C27000, C27400, C28000, C33000, C33200, C37000, C44300, C44400, C44500, C60800, C63020, C68700, C70400, C70600, C70620, C71000, C71500, C71520, C71640, etc | ||||||||||
| Vật liệu Copper Nickel | ASTM / ASME SB 61 / 62 / 151 / 152, Copper Nickel 90/10 (C70600 ), Cupro Nickel 70/30 (C71500), UNS C71640 | ||||||||||
| Vật liệu Brass | 3602 / 2604 / H59 / H62 / etc. | ||||||||||
| Vật liệu Inconel | ASTM B564 / ASME SB564, Inconel 600, 601, 625, 718, 783, 690, x750 JIS B2220 Flanges | ||||||||||
| Vật liệu Hastelloy | ASTM B564 / ASME SB564, Hastelloy C276 (UNS N10276), C22 (UNS N06022), C4, C2000, B2, B3, X Flanges | ||||||||||
| Vật liệu Monel | ASTM B564 / ASME SB564, Monel 400 (UNS No. N04400), Monel 500 (UNS No. N05500) | ||||||||||
| Vật liệu Alloy 20 | ASTM B462 / ASME SB462, Carpenter® 20 Alloy, Alloy 20Cb-3 | ||||||||||
| Vật liệu Aluminium | 5052 /6061/ 6063 / 2017 / 7075 / etc. | ||||||||||
| Vật liệu Nickel | ASTM B564 / ASME SB564, Nickel 200, Nickel 201, Nickel 205, Nickel 205LC | ||||||||||
| Vật liệu Duplex | S31803 / S32205 A182 Gr F51 / F52 / F53 / F54 / F55 / F57 / F59 / F60 / F61 | ||||||||||
| Vật liệu Super Duplex | S32750 / S32760 A182 Gr F51 / F52 / F53 / F54 / F55 / F57 / F59 / F60 / F61 | ||||||||||
| Vật liệu Incoloy | ASTM B564 / ASME SB564, Incoloy 800, 800H, 800HT (UNS N08800), 825 (UNS N08825), 925 Flanges | ||||||||||
| Vật liệu 254 Smo | ASTM A182 / ASME SA182, SMO 254/6Mo, UNS S31254, DIN 1.4547 | ||||||||||
| Vật liệu Nimonic | Nimonic 75, Nimonic 80A, Nimonic 90 | ||||||||||
| Vật liệu khác | Tin bronze, Alumunum bronze, Lead bronze | ||||||||||
Cần lưu ý rằng vật liệu cụ thể được sử dụng cho mặt bích sẽ phụ thuộc vào ứng dụng cụ thể và các yêu cầu của hệ thống mà nó sẽ được sử dụng.
Vật liệu chế tạo của mặt bích JIS
JIS B220 quy định cụ thể vật liệu chế tạo mặt bích tiêu chuẩn JIS là gì. Theo đó, chúng ta sẽ có các loại vật liệu chế tạo, cùng với tiêu chuẩn của vật liệu đó
♦ Vật liệu thép các bon:, hay còn gọi là mặt bích thép: SS400 – JIS G 3101 ; S20C – JIS G 4051 S25C – JIS G 405
♦ Vật liệu thép không gỉ, hay còn gọi là mặt bích inox: SUS304 – JIS G 4304 JIS G 4305 ; SUS316 – JIS G 4304 JIS G 4305 ; SUS304L – JIS G 4304 JIS G 4305 ; SUS316L – JIS G 4304 JIS G 4305
♦ Vật liệu rèn: SF390A ; SFVC ; hoặc SFVAF1 …
♦ Vật liệu đúc: SC410 ; SCPH1 ; SCS13A ; SCS14A …

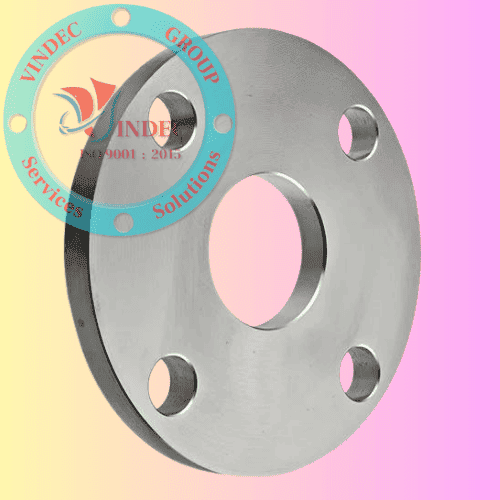

Mặt bích tiêu chuẩn JISC
4. Kích thước và trọng lượng mặt bích tiêu chuẩn JIS B2220
🔸 Quy chuẩn JIS B2220
Mặt bích JIS B2220 quy định kích thước và trọng lượng theo tiêu chuẩn Nhật Bản, dùng cho nhiều hệ thống ống công nghiệp áp suất 5K–63K.
🔸 Dải kích thước rộng
Mặt bích có đường kính DN10–DN2000, tính theo đơn vị mm; phù hợp nhiều đường ống, van và thiết bị trong môi trường áp suất đa dạng.
🔸 Đa dạng vật liệu
Sản xuất từ thép carbon, inox, thép hợp kim; ứng dụng mạnh trong dầu khí, hóa chất, nhiệt điện nhờ độ bền và khả năng chịu áp suất tốt.
Bảng bên dưới cung cấp tóm tắt về kích thước và trọng lượng của mặt bích JIS B2220 đối với đường kính danh nghĩa và xếp hạng áp suất phổ biến nhất:
| Đường kính thông thường (mm) | Áp suất (K) | Đường kính ngoài mặt bích (mm) | Độ dày mặt bích (mm) | Đường kính lỗ bu lông (mm) | Số lỗ bu lông | Trọng lượng (kg) | |||||
| 15 | 10 | 80 | 12 | 55 | 4 | 0,6 | |||||
| 20 | 10 | 75 | 12 | 60 | 4 | 0,7 | |||||
| 25 | 10 | 85 | 12 | 70 | 4 | 0,9 | |||||
| 32 | 10 | 100 | 15 | 80 | 4 | 1,4 | |||||
| 40 | 10 | 105 | 15 | 90 | 4 | 1,7 | |||||
| 50 | 10 | 120 | 15 | 100 | 4 | 2,2 | |||||
| 65 | 10 | 140 | 15 | 120 | 4 | 3 | |||||
| 80 | 10 | 150 | 15 | 135 | 4 | 3,6 | |||||
| 100 | 10 | 175 | 15 | 155 | 4 | 5 | |||||
| 125 | 10 | 210 | 15 | 185 | 4 | 7 | |||||
| 150 | 10 | 240 | 20 | 210 | 4 | 10 | |||||
| 200 | 10 | 295 | 20 | 265 | 8 | 16 | |||||
Lưu ý: Bảng hiển thị kích thước và trọng lượng cho mặt bích 10K. Mặt bích có xếp hạng áp suất cao hơn sẽ có độ dày mặt bích dày hơn và đường kính lỗ bu lông lớn hơn.
Tóm lại, mặt bích JIS B2220 là một phần quan trọng của hệ thống đường ống trong các ngành công nghiệp khác nhau. Hiểu kích thước và trọng lượng của chúng là rất quan trọng để chọn và cài đặt mặt bích chính xác cho các ứng dụng cụ thể.
5. Xếp hạng áp suất - nhiệt độ mặt bích tiêu chuẩn JIS B2220:
🔸 Giới hạn áp suất
Mặt bích JIS B2220 có các mức áp suất 5K–63K, đáp ứng nhu cầu từ hệ thống áp thấp đến môi trường công nghiệp áp suất cao.
🔸 Giới hạn nhiệt độ
Khả năng chịu nhiệt phụ thuộc vật liệu và độ dày, cho phép làm việc trong điều kiện nhiệt độ cao mà vẫn duy trì độ kín ổn định.
🔸 Phụ thuộc vật liệu
Xếp hạng nhiệt–áp thay đổi theo thép, inox và gioăng sử dụng, đảm bảo an toàn vận hành cho các hệ thống dầu khí, hơi, hóa chất.
Bảng bên dưới cung cấp tóm tắt về xếp hạng nhiệt độ-áp suất cho mặt bích tiêu chuẩn JIS B2220:
| Tỷ lệ áp suất (K) | Áp suất tối đa cho phép (kPa) | Nhiệt độ tối đa cho phép (°C) | |||||||||
| 5K | 0,49 MPa | 120°C | |||||||||
| 10K | 0,98 MPa | 120°C | |||||||||
| 16k | 1,57 MPa | 120°C | |||||||||
| 20k | 1,96 MPa | 120°C | |||||||||
| 30K | 2,94 MPa | 120°C | |||||||||
| 40K | 3,92 MPa | 120°C | |||||||||
| 63K | 6,18 MPa | 120°C |
Lưu ý xếp hạng áp suất – nhiệt độ JIS B2220
Nhiệt độ tối đa của mặt bích JIS B2220 được tính theo điều kiện áp suất tĩnh. Xếp hạng chỉ chính xác khi sử dụng đúng vật liệu ống và gioăng tương thích; dùng sai gioăng hoặc vật liệu có thể gây rò rỉ, cháy nổ và hỏng cụm mặt bích. Hiểu rõ giới hạn áp suất – nhiệt độ và chọn đúng vật liệu đi kèm là yếu tố quyết định để hệ thống vận hành an toàn và bền bỉ.
6. Các loại mặt bích tiêu chuẩn JIS B2220 thông dụng:
Tiêu chuẩn JIS B2220 quy định các loại mặt bích khác nhau thường được sử dụng trong các hệ thống đường ống công nghiệp. Các loại mặt bích phổ biến nhất trong tiêu chuẩn JIS B2220 là:
🔸 Mặt bích SOP
Loại Slip-On mặt phẳng, dùng cho hệ thống áp suất thấp và nhiệt độ ổn định, phổ biến trong nước – khí.
🔸 Mặt bích SOH
Slip-On mặt nâng, tăng khả năng kín khít, phù hợp đường ống chịu áp suất và nhiệt độ cao.
🔸 Mặt bích mù (Blind)
Không có lỗ tâm, chuyên dùng bịt cuối đường ống, bảo trì và thử áp suất hệ thống.
🔸 Mặt bích cổ hàn
Cổ dài thuôn giúp giảm ứng suất, tối ưu cho môi trường nhiệt – áp cao trong dầu khí và hơi nóng.
🔸 Mặt bích ren
Có ren trong/ngoài, lắp đặt nhanh, không cần hàn, dùng cho áp suất thấp và hệ thống bảo trì thường xuyên.
🔸 Mặt bích hàn socket
Đầu ổ cắm giúp gắn ống dễ dàng, phù hợp hệ thống áp suất cao và kích thước ống nhỏ.
🔸 Mặt bích khớp nối
Kết hợp stub-end, hạn chế xoắn vặn khi lắp, dùng trong hệ thống áp thấp và môi trường ăn mòn.
Mặt bích tiêu chuẩn JISC/JIS B2220
7. ỨNG DỤNG MẶT BÍCH TIÊU CHUẨN JIS B2220
🔸 Dầu khí – Hóa dầu
Mặt bích JIS B2220 dùng để kết nối ống, van, thiết bị tại giàn khoan, nhà máy lọc dầu, hệ thống vận chuyển dầu thô và khí đốt, đảm bảo kín khít và an toàn áp suất.
🔸 Hóa chất – Xử lý ăn mòn
Ứng dụng rộng rãi trong đường ống chứa axit, kiềm, dung môi, bể chứa và hệ thống hóa chất nhờ khả năng chịu ăn mòn và độ bền cao theo tiêu chuẩn JIS.
🔸 Nhiệt điện – Thủy điện
Dùng để lắp ghép ống hơi, ống nước nóng, hệ thống dẫn nhiệt trong nhà máy điện, đảm bảo ổn định khi làm việc ở nhiệt độ và áp suất lớn.
🔸 Hàng hải – Đóng tàu
Được sử dụng cho đường ống nước biển, nhiên liệu, khí kỹ thuật trên tàu biển, dàn khoan và công trình ngoài khơi với khả năng chống ăn mòn muối tốt.
🔸 Xây dựng – Cấp thoát nước
Lắp đặt trong hệ thống nước sạch, PCCC, HVAC, đường ống công trình dân dụng – công nghiệp, phù hợp nhiều loại môi chất và điều kiện vận hành.
