1. MẶT BÍCH TIÊU CHUẨN ANSI/ASME 16.5
- - Mặt bích Ansi là gì? là tến được viết tắt từ tiếng của Viện tiêu chuẩn quốc gia Hoa Kỳ (American National Standard Institute" được thành lập vào ngày 19/10/1918, để quy chuẩn các dạng tiêu chuẩn mặt bích theo hệ thống của Mỹ.
- Mặt bích tiêu chuẩn ANSI/ASME B16.5 được công nhận và sử dụng rộng rãi ở Hoa Kỳ và nhiều quốc gia khác trên thế giới. Hiệp hội Kỹ sư Cơ khí Hoa Kỳ (ASME) đã thiết lập tiêu chuẩn, trong đó phác thảo kích thước, vật liệu, xếp hạng áp suất và các thông số kỹ thuật khác cho một loạt các loại mặt bích, bao gồm cổ hàn, mặt trượt, ren, khớp nối, mối hàn ổ cắm và miếng đệm mù. Tiêu chuẩn mặt bích ASME B16.5 thường được sử dụng trong các ngành công nghiệp như dầu khí, xử lý hóa chất, sản xuất điện, xử lý nước… Tiêu chuẩn này được thiết kế để đảm bảo kết nối an toàn và đáng tin cậy của các hệ thống đường ống và được biết đến với các yêu cầu kiểm tra nghiêm ngặt và chất lượng cao.
1. Thông số kỹ thuật của mặt bích tiêu chuẩn ANSI/ASME B16.5:
Tiêu chuẩn ANSI/ASME B16.5 là một thông số kỹ thuật được sử dụng rộng rãi phác thảo thiết kế, kích thước và vật liệu cho nhiều loại mặt bích. Dưới đây là một số thông số kỹ thuật chính được nêu trong Tiêu chuẩn mặt bích ANSI/ASME B16.5:
| Kích thước | 1/2″ (15 NB) to 48″ (1200NB) DN10~DN5000 | ||||||||||||||||
| Tiêu chuẩn | ANSI/ASME B16.5, B16.47 Series A & B, B16.48, BS4504, BS 10, EN-1092, DIN, ASME Flange, BS Flange, DIN Flange, EN Flange, GOST Flange, ASME/ASME B16.5/16.36/16.47A/16.47B, MSS S44, ISO70051, JISB2220, BS1560-3.1, API7S-15, API7S-43, API605, EN1092 | ||||||||||||||||
| Áp suất làm việc | Class 150 LBS, 300 LBS, 600 LBS, 900 LBS, 1500 LBS, 2500 LBS | ||||||||||||||||
| Áp suất làm việc | 6Bar 10Bar 16Bar 25Bar 40Bar / PN6 PN10 PN16 PN25 PN40, PN64 | ||||||||||||||||
| JIS | 5K, 10 K, 16 K 20 K, 30 K, 40 K, 63 K | ||||||||||||||||
| UNI | 6Bar 10Bar 16Bar 25Bar 40Bar | ||||||||||||||||
| EN | 6Bar 10Bar 16Bar 25Bar 40Bar | ||||||||||||||||
| Xử lý bề mặt | Sơn dầu đen, sơn chống gỉ, mạ kẽm, màu vàng trong suốt, mạ kẽm nhúng nóng và lạnh | ||||||||||||||||
| Các loại chính | Forged / Threaded / Screwed / Plate | ||||||||||||||||
| Chứng chỉ chất lượng | EN 10204/3.1B | ||||||||||||||||
| Giấy chứng nhận nguyên liệu | |||||||||||||||||
| Báo cáo kiểm tra chụp X quang 100% | |||||||||||||||||
| Báo cáo kiểm tra của bên thứ ba, v.v. | |||||||||||||||||
| Máy móc sản xuất | Forged, Heat treated and machined | ||||||||||||||||
| Loại kết nối | Raised Face (RF), Ring Type Joint (RTJ), Flat Face (FF), Large Male-Female (LMF), Lap-Joint Face (LJF), Small Male-Female (SMF), Small Tongue, Large Tongue & Groove, , Groove | ||||||||||||||||
| Thiết kế riêng | theo bản vẽ | ||||||||||||||||
| As ANSI, ASME | |||||||||||||||||
| 15 NB (1/2″) to 200 NB (8″) | |||||||||||||||||
| Kiểm tra & thử nghiệm | Máy quang phổ đọc trực tiếp, Máy kiểm tra thủy tĩnh, Máy dò tia X, Máy dò lỗ hổng siêu âm UI, Máy dò hạt từ tính | ||||||||||||||||
| Thiết bị sản xuất | Máy ép, Máy uốn, Máy đẩy, Máy vát mép điện, Máy phun cát, v.v. | ||||||||||||||||
| Xuất xứ | Indian / West Europe / Japan / USA / Korean | ||||||||||||||||
| ASME B16.5 Flange, ANSI flange | |||||||||||||||||
| ASME : B16.5, B16.47(API605), MSS SP44, ASME B16.36, B16.48 | |||||||||||||||||
| American standard (ANSI) | |||||||||||||||||
| Úng dụng chính | Chất nâng cấp bitum. | ||||||||||||||||
| Các nhà máy lọc dầu nặng. | |||||||||||||||||
| Điện hạt nhân (chủ yếu là liền mạch). | |||||||||||||||||
| Hóa dầu và axit. | |||||||||||||||||
Chứng chỉ Kiểm tra Vật liệu (MTC) theo EN 10204 3.1 và EN 10204 3.2, Chứng chỉ Kiểm tra xác nhận NACE MR0103, NACE MR0175
3. PHÂN LOẠI MẶT BÍCH ANSI
Để phù hợp với các môi trường lắp đặt khác nhau, mặt bích được làm từ nhiều loại vật liệu như nhựa, thép, inox. Cùng với đó, các loại mặt bích tiêu chuẩn ANSI cũng khác nhau về cấu tạo để có thể thuận tiện lắp đặt.
- Weld neck (hàn cổ) – được gia công để phù hợp với đường kính bên trong của ống và được kết nối bằng mối hàn ngoài.
- Socket-weld (hàn bọc đúc) – để cung cấp dòng chảy bên trong lý tưởng với việc sử dụng khớp nối ổ cắm và mối hàn trên.
- Slip-on(hàn trượt) – được thiết kế theo cả kiểu vòng và kiểu trung tâm để vừa với đường ống.
- Lap joint (bích lỏng) – để ghép nối với các phụ kiện cuối sơ khai cho các ứng dụng yêu cầu tháo dỡ.
- Threaded (bích ren) – để lắp các đường ống có ren ngoài mà không cần hàn.
- Blind (bích mù) – để bịt đầu hoặc mở của hệ thống đường ống hoặc tàu.
Chứng chỉ Kiểm tra Vật liệu (MTC) theo EN 10204 3.1 và EN 10204 3.2, Chứng chỉ Kiểm tra xác nhận NACE MR0103, NACE MR0175
2. Vật liệu mặt bích tiêu chuẩn ANSI/ASME B16.5
| Thép các bon | ASTM/A/SA105 A/SA105N & A/SA216-WCB, DIN 1.0402, DIN 1.0460, DIN 1.0619, Die Steel, ASTM A105 / SA105, A105N, ASTM A350 LF2 / SA350, High Yield CS ASTM A694 / A694 (F52 F56 F60 F65 F70 F80) | ||||||||||||||||
| Vật liệu inox | ASTM/A/SA182 F304, F304L, F316, F316L, ASTM/A/SA351 CF8, CF3, CF8M, CF3M, DIN 1.4301, DIN 1.4306, DIN 1.4401, DIN 1.4404, DIN 1.4308, DIN 1.4408, DIN 1.4306, DIN 1.4409 | ||||||||||||||||
| Vật liệu hợp kim | ASTM A182 / SA182 F5, F9, F11, F12, F22, F91 | ||||||||||||||||
| Vật liệu Titanium | ASTM B381 / SB381, Titanium Gr. 1, Titanium Gr. 2, Titanium Gr. 4, Titanium Gr. 5, Titanium Gr. 7 | ||||||||||||||||
| ASTM R50250/GR.1 | R50400/GR.2 | R50550/GR.3 | R50700/GR.4 | GR.6 |R52400/GR.7 | R53400/GR.12 | R56320/GR.9 |R56400/GR.5 | |||||||||||||||||
| Vật liệu Copper | T1, T2, C10100, C10200, C10300, C10400, C10500, C10700, C10800, C10910,C10920, TP1, TP2, C10930, C11000, C11300, C11400, C11500, C11600, C12000,C12200, C12300, TU1, TU2, C12500, C14200, C14420, C14500, C14510, C14520, C14530, C17200, C19200, C21000, C23000, C26000, C27000, C27400, C28000, C33000, C33200, C37000, C44300, C44400, C44500, C60800, C63020, C68700, C70400, C70600, C70620, C71000, C71500, C71520, C71640, etc | ||||||||||||||||
| Vật liệu Copper Nickel | ASTM / SB 61 / 62 / 151 / 152, Copper Nickel 90/10 (C70600 ), Cupro Nickel 70/30 (C71500), UNS C71640 | ||||||||||||||||
| Vật liệu Brass | 3602 / 2604 / H59 / H62 / etc. | ||||||||||||||||
| Vật liệu Inconel | ASTM B564 / SB564, Inconel 600, 601, 625, 718, 783, 690, x750 B16.5 Flanges | ||||||||||||||||
| Vật liệu Hastelloy | ASTM B564 / SB564, Hastelloy C276 (UNS N10276), C22 (UNS N06022), C4, C2000, B2, B3, X Flanges | ||||||||||||||||
| Vật liệu Monel | ASTM B564 / SB564, Monel 400 (UNS No. N04400), Monel 500 (UNS No. N05500) | ||||||||||||||||
| Vật liệu Alloy 20 | ASTM B462 / SB462, Carpenter® 20 Alloy, Alloy 20Cb-3 | ||||||||||||||||
| Vật liệu Aluminium | 5052 /6061/ 6063 / 2017 / 7075 / etc. | ||||||||||||||||
| Vật liệu Nickel | ASTM B564 / SB564, Nickel 200, Nickel 201, Nickel 205, Nickel 205LC | ||||||||||||||||
| Vật liệu Duplex | S31803 / S32205 A182 Gr F51 / F52 / F53 / F54 / F55 / F57 / F59 / F60 / F61 | ||||||||||||||||
| Vật liệu Super Duplex | S32750 / S32760 A182 Gr F51 / F52 / F53 / F54 / F55 / F57 / F59 / F60 / F61 | ||||||||||||||||
| Vật liệu Incoloy | ASTM B564 / SB564, Incoloy 800, 800H, 800HT (UNS N08800), 825 (UNS N08825), 925 Flanges | ||||||||||||||||
| Vật liệu 254 Smo | ASTM A182 / SA182, SMO 254/6Mo, UNS S31254, DIN 1.4547 | ||||||||||||||||
| Vật liệu Nimonic B16.5 Flanges | Nimonic 75, Nimonic 80A, Nimonic 90 | ||||||||||||||||
| Vật liệu khác | Tin bronze, Alumunum bronze, Lead bronze | ||||||||||||||||
3. Kích thước mặt bích tiêu chuẩn ANSI/ASME B16.5:
Các kích thước của mặt bích tiêu chuẩn ANSI/ASME B16.5 bao gồm một loạt các loại áp suất xác định áp suất tối đa mà mặt bích có thể chịu được. Các loại áp suất nằm trong khoảng từ 150, 300, 400, 600, 900, 1500 và 2500, với số biểu thị áp suất tối đa tính bằng pound trên mỗi inch vuông (psi) mà mặt bích có thể xử lý ở một nhiệt độ nhất định.
Xếp hạng áp suất-nhiệt độ của mặt bích được xác định bởi vật liệu của mặt bích, có thể được làm bằng nhiều loại vật liệu như thép carbon, thép không gỉ và hợp kim niken. Loại vật liệu và thành phần xác định định mức nhiệt độ áp suất tối đa mà mặt bích có thể xử lý.
Kích thước của mặt bích được tiêu chuẩn hóa và bao gồm đường kính ngoài, đường kính vòng tròn bu lông, đường kính lỗ bu lông và độ dày của mặt bích. Các kích thước được chỉ định cho từng loại áp suất và kích thước mặt bích để đảm bảo tính tương thích và khả năng thay thế lẫn nhau giữa các mặt bích có cùng loại áp suất.
Điều quan trọng cần lưu ý là định mức nhiệt độ-áp suất và kích thước của mặt bích phải tương thích với hệ thống đường ống và các thành phần khác trong hệ thống để đảm bảo chức năng và an toàn phù hợp. Mặt bích cũng phải được lắp đặt theo đúng quy trình và thông số kỹ thuật về mô-men xoắn để tránh rò rỉ và hư hỏng hệ thống.
4. Xếp hạng áp suất-nhiệt độ Mặt bích tiêu chuẩn ANSI/ASME B16.5:
Tiêu chuẩn ANSI/ASME B16.5 cung cấp xếp hạng nhiệt độ áp suất cho các mặt bích được làm từ các vật liệu khác nhau và được sử dụng trong các ứng dụng khác nhau. Các xếp hạng này cho biết phạm vi nhiệt độ và áp suất tối đa cho phép đối với mặt bích và các thành phần liên quan của nó, chẳng hạn như miếng đệm và bu lông.
Xếp hạng áp suất-nhiệt độ trong tiêu chuẩn ANSI/ASME B16.5 thường được cung cấp trong các bảng cho từng kích thước và loại mặt bích. Các bảng hiển thị áp suất tối đa cho phép tính bằng pound trên inch vuông (PSI) và phạm vi nhiệt độ tính bằng độ F (°F) cho từng loại mặt bích, dựa trên vật liệu cụ thể được sử dụng để làm mặt bích.
Xếp hạng áp suất-nhiệt độ dựa trên một số yếu tố, bao gồm vật liệu chế tạo, thiết kế của mặt bích và ứng dụng mà mặt bích sẽ được sử dụng. Xếp hạng được xác định thông qua thử nghiệm và phân tích rộng rãi mặt bích và các thành phần liên quan của nó.
Điều quan trọng cần lưu ý là xếp hạng nhiệt độ-áp suất được cung cấp trong tiêu chuẩn ANSI/ASME B16.5 chỉ là hướng dẫn và không được sử dụng làm cơ sở duy nhất để chọn mặt bích. Các yếu tố khác, chẳng hạn như điều kiện vận hành và yêu cầu ứng dụng cụ thể, cũng cần được xem xét khi lựa chọn mặt bích.
Điều quan trọng nữa là phải đảm bảo rằng các miếng đệm và bu lông được sử dụng với mặt bích được định mức cho cùng phạm vi áp suất và nhiệt độ như chính mặt bích. Việc sử dụng các thành phần có xếp hạng khác nhau có thể ảnh hưởng đến tính toàn vẹn của toàn bộ hệ thống và dẫn đến rò rỉ hoặc các lỗi khác.
Áp suất làm việc (bar) – Group 1.1
| Nhiệt độ (°C) | Loại | ||||||||||||||||
| 150 | 300 | 400 | 600 | 900 | 1500 | 2500 | |||||||||||
| -29 – 38 | 19.6 | 51.1 | 68.1 | 102.1 | 153.2 | 255.3 | 425.5 | ||||||||||
| 50 | 19.2 | 50.1 | 66.8 | 100.2 | 150.4 | 250.6 | 417.7 | ||||||||||
| 100 | 17.7 | 46.6 | 62.1 | 93.2 | 139.8 | 233.0 | 388.3 | ||||||||||
| 150 | 15.8 | 45.1 | 60.1 | 90.2 | 135.2 | 225.4 | 375.6 | ||||||||||
| 200 | 13.8 | 43.8 | 58.4 | 87.6 | 131.4 | 219.0 | 365.0 | ||||||||||
| 250 | 12.1 | 41.9 | 55.9 | 83.9 | 125.8 | 209.7 | 349.5 | ||||||||||
| 300 | 10.2 | 39.8 | 53.1 | 79.6 | 119.5 | 199.1 | 331.8 | ||||||||||
| 325 | 9.3 | 38.7 | 51.6 | 77.4 | 116.1 | 193.6 | 322.6 | ||||||||||
| 350 | 8.4 | 37.6 | 50.1 | 75.1 | 112.7 | 187.8 | 313.0 | ||||||||||
| 375 | 7.4 | 36.4 | 48.5 | 72.7 | 109.1 | 181.8 | 303.1 | ||||||||||
| 400 | 6.5 | 34.7 | 46.3 | 69.4 | 104.2 | 173.6 | 289.3 | ||||||||||
| 425 | 5.5 | 28.8 | 38.4 | 57.5 | 86.3 | 143.8 | 239.7 | ||||||||||
| 450 | 4.6 | 23.0 | 30.7 | 46.0 | 69.0 | 115.0 | 191.7 | ||||||||||
| 475 | 3.7 | 17.4 | 23.2 | 34.9 | 52.3 | 87.2 | 145.3 | ||||||||||
| 500 | 2.8 | 11.8 | 15.7 | 23.5 | 35.3 | 58.8 | 97.9 | ||||||||||
| 538 | 1.4 | 5.9 | 7.9 | 11.8 | 17.7 | 29.5 | 49.2 | ||||||||||
| Áp suất làm việc (bar) – Group 1.2 | |||||||||||||||||
| Nhiệt độ (°C) | Loại | ||||||||||||||||
| 150 | 300 | 400 | 600 | 900 | 1500 | 2500 | |||||||||||
| -29 – 38 | 19.8 | 51.7 | 68.9 | 103.4 | 155 | 259 | 431 | ||||||||||
| 50 | 19.5 | 51.7 | 68.9 | 103.4 | 155 | 259 | 431 | ||||||||||
| 100 | 17.7 | 51.5 | 68.7 | 103.0 | 155 | 258 | 429 | ||||||||||
| 150 | 15.8 | 50.2 | 66.8 | 100.3 | 151 | 251 | 418 | ||||||||||
| 200 | 13.8 | 48.6 | 64.8 | 97.2 | 146 | 243 | 405 | ||||||||||
| 250 | 12.1 | 46.3 | 61.7 | 92.7 | 139 | 232 | 386 | ||||||||||
| 300 | 10.2 | 42.9 | 57.0 | 85.7 | 129 | 214 | 357 | ||||||||||
| 325 | 9.3 | 41.4 | 55.0 | 82.6 | 124 | 207 | 344 | ||||||||||
| 350 | 8.4 | 40.0 | 53.4 | 80.0 | 120 | 200 | 334 | ||||||||||
| 375 | 7.4 | 37.8 | 50.4 | 75.7 | 114 | 189 | 315 | ||||||||||
| 400 | 6.5 | 34.7 | 46.3 | 69.4 | 104 | 174 | 290 | ||||||||||
| 425 | 5.5 | 28.8 | 38.4 | 57.5 | 86.3 | 144 | 240 | ||||||||||
| 450 | 4.6 | 23.0 | 30.7 | 46.0 | 69.0 | 115 | 192 | ||||||||||
| 475 | 3.7 | 17.1 | 22.8 | 34.2 | 51.3 | 85.4 | 142 | ||||||||||
| 500 | 2.8 | 11.6 | 15.4 | 23.2 | 34.7 | 57.9 | 96.5 | ||||||||||
| 538 | 1.4 | 5.9 | 7.9 | 11.8 | 17.7 | 29.5 | 49.2 | ||||||||||
5. Các loại mặt bích tiêu chuẩn ANSI/ASME B16.5:
| Slip on Flange, (SO Flange) ASME B16.5/ANSI B16.5 | Reducing Slip on Flange ASME B16.5/ANSI B16.5 | ||||||||||||||||
| Lap Joint Flange ASME B16.5/ANSI B16.5 | Reducing Threaded Flange ASME B16.5/ANSI B16.5 | ||||||||||||||||
| Welding neck Flange, (WN- Flange) ASME B16.5/ANSI B16.5 | Weldolet flange ASME B16.5/ANSI B16.5 | ||||||||||||||||
| Blind Flange ( BL- Flange) ASME B16.5/ANSI B16.5 | Nipolet flange ASME B16.5/ANSI B16.5 | ||||||||||||||||
| Socket weld Flange (SW-Flange) ASME B16.5/ANSI B16.5 | Backup flange ASME B16.5/ANSI B16.5 | ||||||||||||||||
| Threaded Flange ( Screw Flange) ASME B16.5/ANSI B16.5 | Plate flange ASME B16.5/ANSI B16.5 | ||||||||||||||||
| Long Welding neck Flange, (LWN- Flange) ASME B16.5/ANSI B16.5 | High hup flange ASME B16.5/ANSI B16.5 | ||||||||||||||||
| Swivel Ring Flange ASME B16.5/ANSI B16.5 | Paddle/spade blind flange ASME B16.5/ANSI B16.5 | ||||||||||||||||
| Reducing Weld neck Flange ASME B16.5/ANSI B16.5 | Custom flange as drawings |

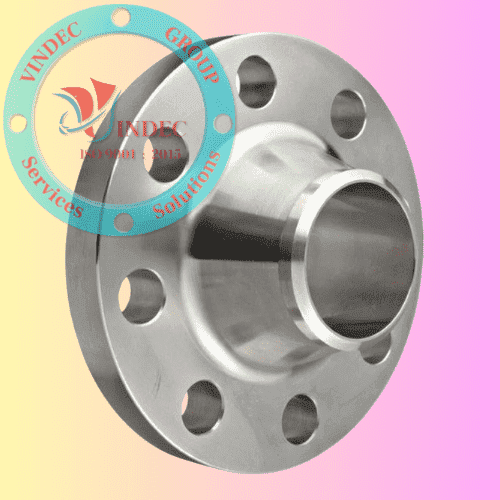

Mặt bích tiêu chuẩn ANSI
6. Ứng dụng mặt bích tiêu chuẩn ANSI/ASME B16.5:
Mặt bích tiêu chuẩn ANSI/ASME B16.5 được sử dụng trong nhiều ngành công nghiệp và ứng dụng yêu cầu kết nối an toàn và đáng tin cậy cho hệ thống đường ống. Một số ngành và ứng dụng thường sử dụng mặt bích tiêu chuẩn ANSI/ASME B16.5 bao gồm:
1. Ngành dầu khí: Mặt bích tiêu chuẩn ANSI/ASME B16.5 được sử dụng rộng rãi trong ngành dầu khí để kết nối các đường ống, bể chứa và các thiết bị khác được sử dụng trong thăm dò, sản xuất, lọc dầu và vận chuyển dầu khí.
2. Công nghiệp hóa chất: Mặt bích tiêu chuẩn ANSI/ASME B16.5 được sử dụng rộng rãi trong các nhà máy xử lý hóa chất để kết nối đường ống, bể chứa và các thiết bị khác được sử dụng để vận chuyển nhiều loại hóa chất, axit và các vật liệu nguy hiểm khác.
3. Ngành sản xuất điện: Mặt bích tiêu chuẩn ANSI/ASME B16.5 được sử dụng trong các nhà máy điện để kết nối các đường ống, nồi hơi, tua-bin và các thiết bị khác được sử dụng để vận chuyển hơi nước, nước và các chất lỏng khác được sử dụng trong sản xuất điện.
4. Ngành xử lý nước: Mặt bích tiêu chuẩn ANSI/ASME B16.5 được sử dụng trong các nhà máy xử lý nước để kết nối các đường ống và thiết bị dùng trong lọc và phân phối nước.
5. Ngành thực phẩm và đồ uống: Mặt bích tiêu chuẩn ANSI/ASME B16.5 được sử dụng trong ngành thực phẩm và đồ uống để kết nối các đường ống và thiết bị được sử dụng trong sản xuất và vận chuyển thực phẩm và đồ uống.
6. Ngành dược phẩm: Mặt bích tiêu chuẩn ANSI/ASME B16.5 được sử dụng trong ngành dược phẩm để kết nối các đường ống và thiết bị dùng trong sản xuất thuốc và các sản phẩm dược phẩm khác.
7. Ngành HVAC: Mặt bích tiêu chuẩn ANSI/ASME B16.5 được sử dụng trong các hệ thống sưởi ấm, thông gió và điều hòa không khí để kết nối các đường ống và thiết bị được sử dụng trong quá trình lưu thông không khí và các chất lỏng khác.
8. Ngành hàng hải: Mặt bích tiêu chuẩn ANSI/ASME B16.5 được sử dụng trong ngành hàng hải để kết nối các đường ống và thiết bị dùng để vận chuyển nước, dầu và các chất lỏng khác.
9. Ngành hóa dầu: Mặt bích tiêu chuẩn ANSI/ASME B16.5 được sử dụng trong ngành hóa dầu để kết nối các đường ống và thiết bị dùng trong khai thác, xử lý và vận chuyển dầu khí cũng như các sản phẩm hóa dầu khác.
Đây chỉ là một vài ví dụ về các ngành công nghiệp và ứng dụng thường sử dụng mặt bích ANSI/ASME B16.5. Chúng được sử dụng rộng rãi trong nhiều ngành công nghiệp khác, nơi các kết nối an toàn và đáng tin cậy cho các hệ thống đường ống là rất cần thiết.
- Sử dụng cho thị trường công nghiệp xử lý các hệ thống xử lý khí, không khí và hơi nước.
- Sử dụng chế biến và sản xuất thực phẩm (ANSI là một họ thông số kỹ thuật an toàn thực phẩm duy nhất).
- Sử dụng trong hệ thống phòng cháy chữa cháy.
- Sử dụng trong các nhà máy điện và công nghiệp điện hạt nhân.
- Sử dụng trong các nhà máy thuỷ điện.
