SẢN XUẤT GIOĂNG THÉP XOẮN

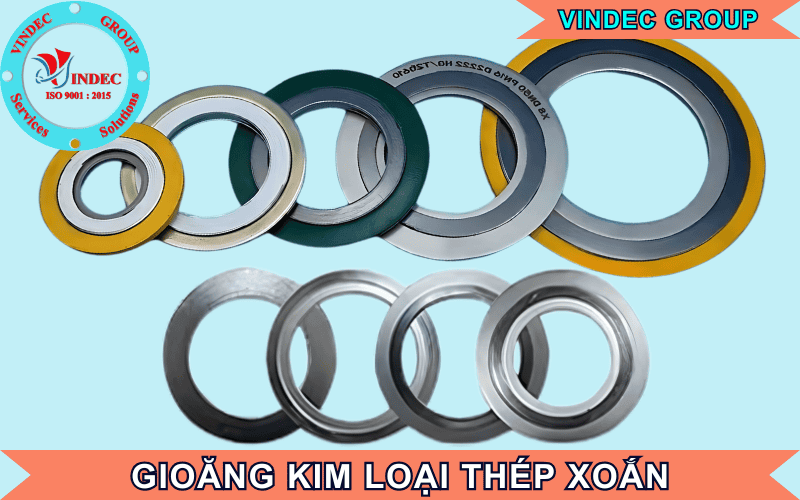

1. GIOĂNG THÉP XOẮN LÀ GÌ ?

- Gioăng thép xoắn là gì hay Spiral Wound Gasket là gì ?, nó còn gọi là gioăng chì thép xoắn hay gioăng kim loại phủ chì, gioăng xếp chì...

- Dù được gọi bằng tên nào đi nữa thì nó đều được tạo thành từ các dải lá inox 304 - 316 - 316L... hình chữ V quấn vào nhau và được 1 lớp đệm điền đầy ở giữa bằng chì (graphite) hoặc PTFE, ceramic, gioăng không amiang để tạo thành...

- VINDEC chuyên gia công sản xuất gioăng kim loại thép xoắn (Spiral Wound Gasket), gioăng chì thép xoắn chịu nhiệt chịu áp cao, gioăng mặt bích chất lượng cao hợp lý cạnh tranh tại Hà nội.

- Với kinh nghiệm trên 10 năm về lĩnh vực sản xuất loại gioăng này, chúng tôi tự tin hoàn toàn có thể đáp ứng được mọi nhu cầu của quý khách hàng về lĩnh vực làm kín.

SPIRAL WOUND GASKET - MADE BY VINDEC

2. CẤU TẠO GIOĂNG THÉP XOẮN

- Vòng chặn trong (Inner ring): CS, 304(L), 316(L), 321, 31803, Hastelloy, Monel.

- Vòng chặn ngoài (Outer ring): CS, 304(L), 316(L), 321, 31803, Hastelloy, Monel.

- Dải thép vòng xoắn: dạng chữ V hoặc W với vật liệu là 304(L), 316(L), 321, 31803, Hastelloy, Monel

- Chất điền đầy làm kín: Graphite, PTFE, CNAF, Ceramic...

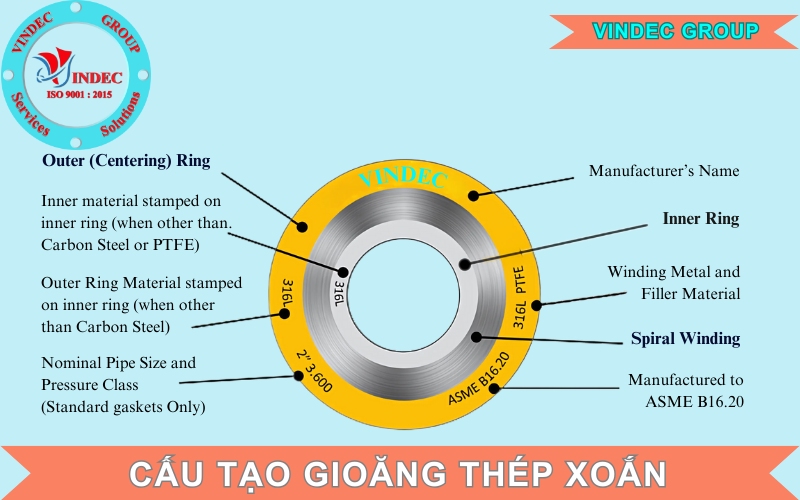

CẤU TẠO GIOĂNG THÉP XOẮN

3. PHÂN LOẠI GIOĂNG THÉP XOẮN

- Về cơ bản chúng tôi xin giới thiệu với các bạn thì gioăng kim loại thép xoắn gồm các loại sau, ngoài ra chúng tôi còn sản xuất theo yêu cầu với hình dạng phi tiêu chuẩn khách hàng đưa ra.

- VINDEC xin giới thiệu với các bạn về khả năng sản xuất gia công gioăng thép xoắn của chúng tôi như sau.

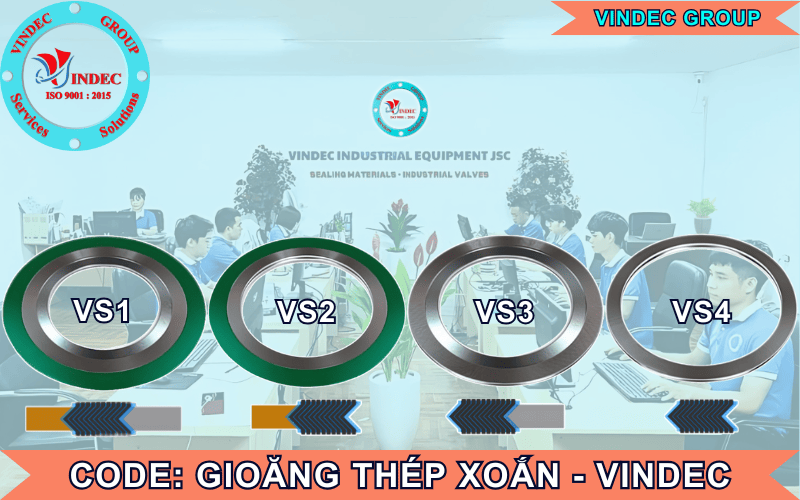

3.1. THEO HÌNH DẠNG GIOĂNG THÉP XOẮN

3.1.1. Gioăng Thép Xoắn 1 Vành

- Là loại gioăng kim loại thép xoắn cơ bản, Nó được hình thành bởi dãy kim loại hình “V” liên tục được quấn xoắn với chất điền đầy đệm mềm xen kẽ là Graphite, PTFE

- Cấu trúc "V" làm cho miếng đệm hoạt động như một lò xo và độ sâu được kiểm soát. Phù hợp cho các ứng dụng với môi trường, áp lực và nhiệt độ. Mặt bích có gờ và rảnh (Tongue and groove flanges) sử dụng thích hợp nhất đối với loại gioăng này.

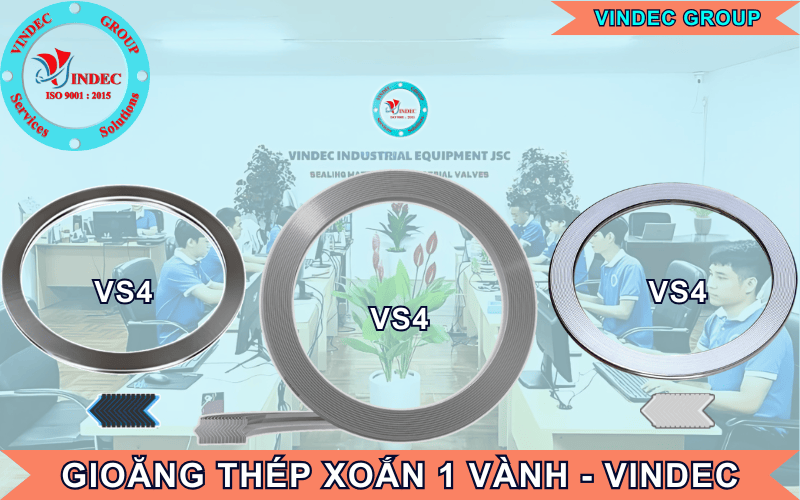

DẠNG 1 VÀNH CƠ BẢN

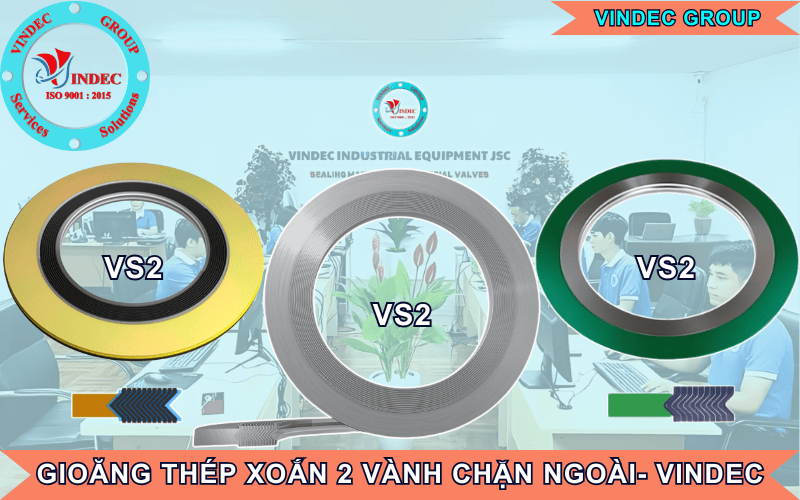

3.1.2. Gioăng Thép Xoắn 2 Vành Chặn Ngoài

- Gioăng kim loại thép xoắn có vành ngoài, vành ngoài nhằm mục đích như một miếng đệm kim loại để hạn chế lực nén của 2 mặt bích, chặn sự nở rộng ra bên ngoài của vành thép xoắn, tăng cường áp lực chống chịu.

- Loại này về cơ bản là không được khuyến khích, bởi khả năng hướng nội của lớp làm kín trong quá trình chịu nén. Thích hợp cho loại mặt bích Raised Face và Tongue & Groove. Dùng trong hầu hết các môi trường hoạt động như: Hơi nước, dầu mỏ, hóa chất, và hydrocarbon.

3.1.3. Gioăng Thép Xoắn 2 Vành Chặn Trong

- Gioăng kim loại thép xoắn với vòng kim loại bên trong nhằm mục đích ngăn chặn sự nở vào bên trong của vành thép xoắn và làm ổn định của lớp làm kín, từ đó tăng khả năng chịu áp lực.

- Gioăng kim loại thép xoắn có vành trong này là thích hợp sử dụng cho loại mặt bích Đực và Cái (male-female flanges).

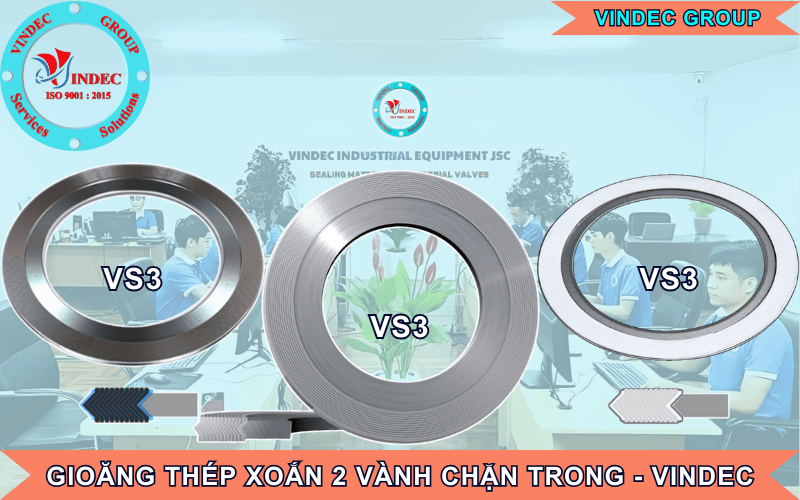

DẠNG 2 VÀNH CHẶN TRONG

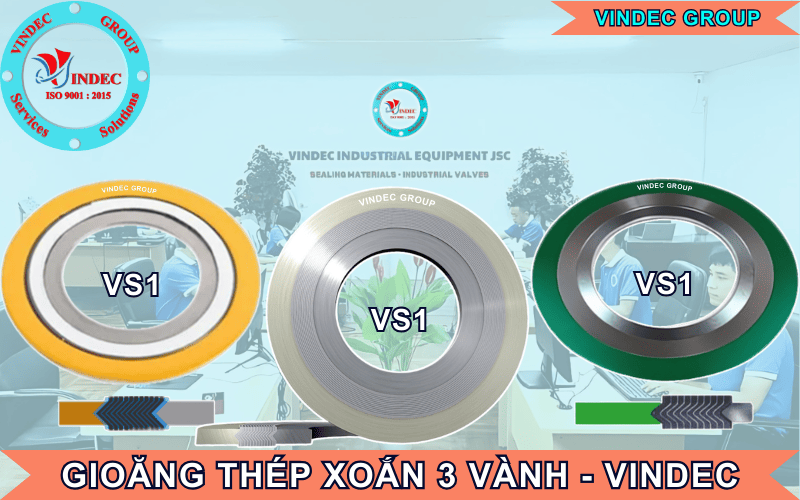

3.1.4. Gioăng Thép Xoắn 3 Vành

- Gioăng kim loại thép xoắn 3 vành được sản xuất bởi dãy lá inox 304 - 316 -316L... hình “V” liên tục được quấn xoắn với các dải mỏng chất đệm điền đầy mềm xen kẽ là Graphite, PTFE

- Loại này gioăng 3 vành này có vòng kim loại bên ngoài và bên trong, giúp ổn định của lớp làm kín và hạn chế lực nén của 2 mặt bích, chặn sự nở rộng ra bên ngoài và bên trong của vành làm kín

DẠNG 3 VÀNH

3.1.5. Gioăng Thép Xoắn Theo Yêu Cầu

- Ngoài các tiêu chuẩn quốc tế thì VINDEC còn nhận gia công theo yêu cầu các loại gioăng chì thép xoắn dạng phi tiêu chuẩn, dạng tăng cứng, dạng elip hay hình thoi...

- Khi có yêu cầu về dạng phi tiêu chuẩn, quý khách hàng đưa ra bản vẽ hoặc đưa ra yêu cầu và nêu ý tưởng thì VINDEC chúng tôi có thể gia công phù hợp theo yêu cầu sử dụng của quý khách.

SẢN XUẤT GIOĂNG CHÌ PHI TIÊU CHUẨN

3.2. THEO VẬT LIỆU GIOĂNG THÉP XOẮN

3.2.1. Gioăng Thép Xoắn Phủ Chì

- Đây là loại thông dụng nhất trong các lĩnh vực ngành công nghiệp, nó được xử dụng phổ biến rộng rãi nhất.

- Gioăng thép xoắn phủ chì có khả năng chịu nhiệt độ từ -315 đến 510 độ C với mầu đặc trưng của chì là mầu xám.

3.2.2. Gioăng Thép Xoắn Phủ PTFE

- Gioăng thép xoắn phủ PTFE cũng được xử dụng khá phổ biến cho các ngành chịu hóa chất và thực phẩm, bia rượu, thực phẩm, nước giải khát...

- Gioăng thép xoắn phủ PTFE có khả năng chịu nhiệt độ từ - 400 đến 260 độ C với mầu đặc trung của PTFE là mầu trắng.

3.2.3. Gioăng Thép Xoắn Phủ Ceramic

- Gioăng thép xoắn phủ Ceramic là loại ít được xử dụng, nó là loại chịu nhiệt nhiệt rất cao, được ứng dụng trong môi trường nhiệt độ cao của các ngành nhiệt điện, lò hơi, nồi hơi, thiết bị nhiệt...

- Gioăng thép xoắn phủ Ceramic chịu được nhiệt độ âm - 350 độ và nhiệt độ max rất cao lên đến 1100 độ C.

3.2.4. Gioăng Thép Xoắn Phủ NAF

- Gioăng thép xoắn phủ vật liệu không amiang, đây là loại ít dùng và nó được VINDEC gia công sản xuất théo yêu cầu của khách hành đặt trước, VINDEC không có tồn kho sẵn hàng này.

- Gioăng thép xoắn phủ vật liệu không amiang có thể chịu nhiệt độ cao nhất lên đến 240 độ C và được ứng dụng ở 1 số ít ngành công nghiệp.

3.2.5. Gioăng Thép Xoắn Phủ Mica

- Gioăng thép xoắn phủ Mica cung là loại ít được dùng, VINDEC chỉ sản xuất gia công theo yêu cầu của khách hàng đặt trước và ít tồn kho có sẵn.

- Gioăng thép xoắn phủ Mica có phạm vi hoạt động nhiệt độ từ - 350 đến 760 độ C.

3.3. THEO TIÊU CHUẨN GIOĂNG THÉP XOẮN

  • VINDEC chúng tôi với năng lực kinh nghiệm 10 năm chuyên sản xuất gioăng thép xoắn, chúng tôi tự tin có thể đáp ứng mọi nhu cầu của quý khách về các tiêu chuẩn thông dụng phổ biến trên thế giới như là:

3.3.1. Gioăng Thép Xoắn Chuẩn ANSI/ASME

- Gioăng thép xoắn tiêu chuẩn ANSI/ASME của Mỹ được sử dụng rộng rãi trong các hệ thống chịu áp lực cao đòi hỏi tiêu chuẩn cao như dầu khí, nhiệt điện, thủy điện...

- Kích thước gioăng thép xoắn ANSI/ASME Class 150, 300, 600, 900, 1500, 2500: 1/2", 3/4", 1", 1.1/4", 1.1/2', 2", 2.1/2", 3", 4", 5", 6", 8", 10"...

3.3.2. Gioăng Thép Xoắn Chuẩn JIS

- Gioăng thép xoắn tiêu chuẩn JIS của Nhật bản có đơn vị tính là A, sau kích thươc thì sẽ kèm theo chữ A. Tiêu chuẩn JIS nhật bản này được sử dụng rộng rãi ở nhiều các nhà máy mà có vốn đầu tư của Nhật và các dự án của Việt nam.

- Kích thước gioăng thép xoắn JIS10K, JIS16K, JIS20K, JIS30K, JIS40K: 8A, 10A, 15, 20A, 25A, 32A, 40A, 50A, 65A, 80A, 100A, 125A, 150A, 200A, 250A, 300A...

3.3.3. Gioăng Thép Xoắn Chuẩn DIN

- Gioăng thép xoắn chuẩn DIN của Đức thường thì được ký hiệu PN đứng trước kích thước, thường được lắp cho các mặt bích và van công nghiệp có tiêu chuẩn DIN PN.

- Size gioăng thép xoắn tiêu chuẩn DIN PN10, PN16, PN26, PN40, PN63, PN100, PN160, PN250: DIN DN10, DN15, DN20, DN25, DN32, DN40, Dn50, DN65, DN80, DN100, DN125, DN150, DN200, DN250, DN300.

3.3.4. Gioăng Thép Xoắn Chuẩn BS

- Gioăng thép xoắn tiêu chuẩn BS4504 là dòng gioăng tiêu chuẩn của Anh, nó cũng giống như gioăng thép xoắn tiêu chuẩn DIN thì ở trước kích thước thường được ký hiệu chữa PN.

- Size gioăng thép xoắn tiêu chuẩn BS4504 của Anh: BS4504 DN8, DN10, DN15, DN20, DN25, DN32, DN40, Dn50, DN65, DN80, DN100, DN125, DN150, DN200, DN250, DN300.

3.3.5. Gioăng Thép Xoắn Chuẩn GOST Và GB

- Tiêu chuẩn GOST là của Nga (Liên xô và các nước đông âu ngày xưa)

- Tiêu chuẩn GB là tiêu chuân của Trung quốc.

4. VẬT LIỆU VÀ MẦU SẮC GIOĂNG THÉP XOẮN

- Các vật liệu cơ bản để sản xuất gioăng thép xoắn: là các dải lá inox 304 - 316 - 316L... hình chữ V quấn vào nhau và được 1 lớp đệm điền đầy bằng Chì Graphite hoặc PTFE , Ceramic, gioăng không amiang tạo thành...

- Một số vật liệu đặc biệt kết hợp như: thép không gỉ 304L, 321,316TI, 309.347.410, thép duplex (2205,31803), Monel Monel (400), indium Inconel Inconel (600.625), INCOLOY (800.825), Hastelloy HASTELLO (B2, C276), titan (T2) và thép không gỉ đặc biệt khác hoặc hợp kim.

VẬT LIỆU GIOĂNG THÉP XOẮN

5. BẢNG CHỌN MUA GIOĂNG THÉP XOẮN

- Bảng dưới đây chúng ta sẽ lựa chọn loại Gioăng thép xoắn để lắp cho mặt bích phù hợp với nhu cầu sử dụng.

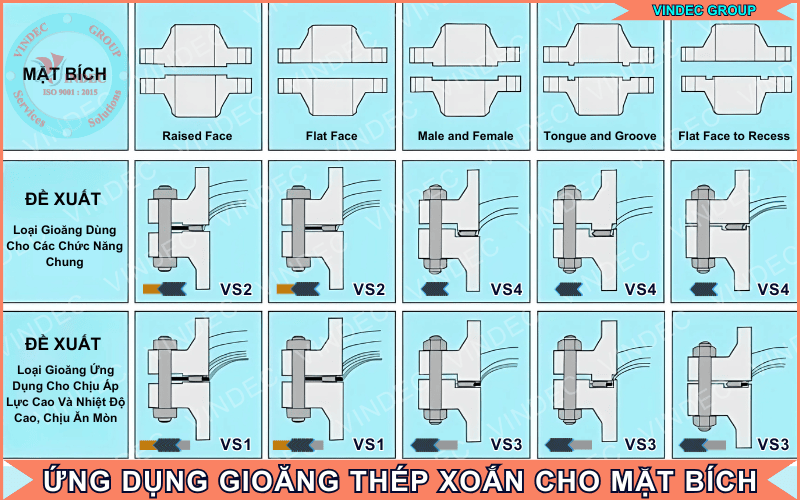

CHỌN GIOĂNG THÉP XOẮN MẶT BÍCH

- Bảng dưới đây để lựa chọn độ dày Gioăng thép xoắn:

6. CÂU HỎI THƯỜNG GẶP KHI MUA GIOĂNG THÉP XOẮN

6.1. Gioăng Thép Xoắn Gồm Những Loại Nào ?

- Gioăng thép xoắn gồm rất nhiều loại, nó là tên chính xác nhất bởi nó được tạo bởi dải thép không gỉ mỏng cuốn xoắn ốc cùng với chì và PTFE hoặc Ceramic...

- Ngoài ra gioăng thép xoắn còn có nhiều tiêu chuẩn (đã giới thiệu bên trên), đồng thời nó còn có nhiều dạng cấu hình khác nhau (xem bên trên đã giới thiệu)

6.2. Gioăng Thép Xoắn Có Phải Là Gioăng Chì Không ?

- Câu hỏi này rất hay bởi nhiều người gọi gioăng thép xoắn là gioăng chì, nó cũng đúng (không sai), nhưng gioăng thép xoắnp (trong đó có gioăng chì) và nhiều vật liệu độn khác cũng được gọi là gioăng thép xoắn.

- VINDEC xin trả lời câu hỏi này là: Gioăng chì thì có gioăng chì thép xoắn (có tên tiếng anh là: Spiral wound gasket), và gioăng chì đúc nén, gioăng chì bọc kim loại, gioăng chì lưới inox...

6.3. Gioăng Chì Thép Xoắn Có Độ Dày Mấy Ly ?

- Bạn đang tìm hiểu gioăng thép xoắn được sản xuất có những độ dày nào phải không ? VINDEC chúng tôi sẽ trả lời câu hỏi của bạn rằng: Gioăng thép xoắn có độ dày từ 3.2mm, 4.5mm, 6.4mm và 7.2mm, đây là những độ dày mà VINDEC có thể sản xuất gia công tại xưởng của chúng tôi tại Hà nội để đáp ứng cho nhu cầu của bạn.

- Thông thường thì độ dày 4.5mm là độ dày thông dụng nhất, với độ dày này thì VINDEC luôn luôn có hàng sẵn, còn các độ dày khác sẽ phải đặt hàng thì chúng tôi sẽ gia công sau.

6.4. Mua Gioăng Chì Thép Xoắn Ở Đâu Sản Xuất ?

- Gioăng thép xoắn được sản xuất ở nhiều nước trên thế giới như: Trung quốc, Hàn quốc, Nhật bản và các nước EU...

- Tại Việt nam thì công ty VINDEC chúng tôi là đơn vị duy nhất ở miền bắc có thể sản xuất gioăng thép xoắn với chất lượng cao và giá cả tốt nhất. Bạn cần gioăng thép xoắn hãy tìm đến địa chỉ công VINDEC để có được sự tư vấn tốt nhất từ các chuyên gia hàng đầu trong ngành lĩnh vực gioăng thép xoắn.

6.5. Giá Gioăng Chì Thép Xoắn Bao Nhiêu Tiền ?

- Bạn đang băn khoăn về giá gioăng thép xoắn có giá như thế nào phải không ? Đây là câu hỏi rất phổ biến khi các bạn đi mua hàng, hãy để VINDEC trả lời câu hỏi này giúp bạn nhé.

- Gioăng thép xoắn có nhiều loại như VINDEC đã giới thiệu ở trên, mỗi loại sẽ có mức giá khác nhau và mỗi kích thước có một giá khác nhau. Bạn đang tìm mua thì hãy cho chúng tôi biết và chúng tôi sẽ báo giá nhanh nhất cho bạn về các loại gioăng này.

6.6. Ở Đâu Bán Gioăng Chì Thép Xoắn Uy Tín ?

- VINDEC chúng tôi cam kết là đơn vị gia công sản xuất gioăng thép xoắn uy tín tại Hà nội, chúng tôi đảm bảo rằng gioăng thép xoắn của chúng tôi bán cho bạn là hàng chất lượng tốt được kiểm địch rõ ràng.

- Với nhiêu năm kinh nghiệm trong lĩnh vực sản xuất gia công gioăng thép xoắn, công ty VINDE chúng tôi đã cung cấp rất nhiều cho các dự án lớn tại Việt nam như: Nhiệt điện, hóa chất, đóng tầu, nhà máy giấy...

7. TÍNH NĂNG GIOĂNG CHÌ THÉP XOẮN MẶT BÍCH

- Khả năng đàn hồi nén tốt, thích hợp cho nhiệt độ cao, áp suất cao.

- Vòng đệm kim loại tạo sóng bề mặt đệm làm kín rất tốt, có thể tái xửa dụng.

- Sử dụng trong điều kiện nhiệt độ thấp và cao cả được sử dụng (-200 ° C ~ + 700 ° C), nó cũng có thể được sử dụng cho cao và thấp áp (chân không ~ 25Mpa).

- Dùng được cho chất lỏng ăn mòn, khí, VAN HƠI NÓNG, xăng dầu, gas ...

- Nó có khả năng phục hồi dưới tác động của sự dao động lực nén gây ra trong quá trình áp suất và nhiệt độ của chất lỏng thay đổi, làm cho mặt tiếp xúc của mặt bích bị biến dạng, mặt bích bị xoay, bu lông bị dãn và biến dạng.

- Loại vòng đệm kim loại này chịu áp suất cao được thiêt kế cho măt bích Raised Face và Flat Face.

8. ỨNG DỤNG GIOĂNG CHÌ THÉP XOẮN

- Các vòng đệm kim loại thép xoắn được ứng dụng trong dầu khí, lọc hóa dầu, khí đốt.

- Gioăng chì thép xoắn được ứng dụng trong ngành hóa chất, phân đạm, chất tẩy rửa, phân bón vi sinh.

- Gioăng chì thép xoắn được ứng dụng trong ngành luyện kim, khai thác quặng, nhiệt luyện kim loại.

- Gioăng chì thép xoắn được ứng dụng trong ngành năng lượng như: Nhiệt điện, thủy điện.

- Gioăng chì thép xoắn được ứng dụng trong ngành đóng tàu thủy, sửa chữa tầu biển.

- Gioăng chì thép xoắn được ứng dụng trong ngành máy móc và các ngành công nghiệp khác trong các xí nghiệp, nhà máy khu công nghiệp.

- Gioăng chì thép xoắn được ứng dụng trong ngành hơi nóng, sản xuất nồi hơi, khí nén, khí hóa lỏng.

- Gioăng chì thép xoắn được ứng dụng trong ngành may mặc, tơ sợi, dệt lụa, giặt là công nghiệp.

- Gioăng chì thép xoắn được ứng dụng trong các đường ống áp suất cao và áp suất nhiệt độ cao, bộ trao đổi nhiệt, bình ngưng...

9. BÁO GIÁ GIOĂNG CHÌ THÉP XOẮN VINDEC

- Giá gioăng thép xoắn được VINDEC sản xuất tại Hà nội Việt với chất lượng cao, có đầy đủ bản test của nhà máy và Quatest 1 chứng nhận.

- Bạn đang có nhu cầu về gioăng thép xoắn hay liên hệ với phòng kinh doanh VINDEC để được tư vấn báo giá với chiết khấu cao cho các dự án, của hàng đại lý phân phối ủy quyền của VINDEC tại các tỉnh.

- Giá gioăng thép xoắn phụ thuộc vào chủng loại, size kích cỡ và tiêu chuẩn... Với mỗi thông số thì giá sẽ khác nhau, bạn hãy liên hệ trực tiếp với phòng kinh doanh VINDEC để nhận báo giá tốt của chúng tôi.

10. NHÀ MÁY SẢN XUẤT GIOĂNG THÉP XOẮN VINDEC

- Với kinh nghiệm gần 20 năm làm việc trong lĩnh vực làm kín của các kỹ sư, chúng tôi nhận thấy tiềm năng rất lớn của lĩnh vực này tại Việt nam với sự phát triển nên công nghiệp phụ trợ non trẻ của Việt nam. Các kỹ sư của chúng tôi đã tập trung nghiên cứu và được đi đào tạo tại EU và Trung quốc để học hỏi kinh nghiệm sản xuất gioăng chì thép xoắn.

- Năm 2018 VINDEC chúng tôi quyết định đầu tư máy móc hiện đại được nhập từ EU về để thực hiện việc sản xuất gioăng thép xoắn với sự hỗ trợ của các chuyên gia đến từ EU cùng các kỹ sư chuyên ngành Cơ khí, vật liệu của trường đại học bách khoa Hà nội.

11. TẠI SAO CHỌN MUA GIOĂNG THÉP XOẮN TẠI VINDEC

- VINDEC: NHÀ MÁY sản xuất gia công, phân phối tổng sỉ lẻ GIOĂNG CHÌ THÉP XOẮN uy tín tại Việt nam có thể làm hài lòng khách hàng với năng lực đội ngũ nhân viên có kỹ thuật trình độ kỹ thuật cao, được đào tạo chuyên nghiệp bài bản của hãng.

- Thứ nhất VINDEC chúng tôi đã có kinh nghiệm 20 năm về lĩnh vực VẬT LIỆU LÀM KÍN, chúng tôi nhập khẩu với số lượng lớn từ EU, Mỹ, Úc, Ấn Độ, Trung quốc, Hàn quốc, Nhật bản về tồn kho tại Hà nội.

- VINDEC, chúng tôi có được sự hỗ trợ đắc lực từ các chuyên gia của hãng, được hỗ trợ về giá cả cũng như kỹ thuật và các ưu đãi khác...

- VINDEC có các kỹ sư chuyên gia đầu ngành về vật liệu được đào tạo từ Đại học kỹ thuật hàng đầu tại Việt nam luôn đáp ứng mọi mặt về kỹ thuật khi khách hàng cần tư vấn.

- VINDEC chúng tôi được đầu tư cơ sở vật chất, máy móc hiện đại, kho bãi nhà xưởng với diện tích trên 2.000m2, nguồn hàng luôn dồi dào bởi tiềm lực tài chính mạnh mẽ từ các cổ đông.

- VINDEC chúng tôi có đội ngũ nhân sự được đào tạo bài bản, phòng ban, bộ phận phối hợp làm việc chặt chẽ nhất để đảm bảo tiền độ giao hàng, sản phẩm chính xác, tư vấn kịp thời...

- VINDEC là địa chỉ sản xuất và phân phối gioăng chì thép xoắn giá rẻ uy tín tại Việt nam với nhiều năm kinh nghiệm có những kỹ sư lâu năm và chuyên sâu nhất về vật liệu làm kín tại Việt nam.

- Chế Độ Bảo Hành: Thời gian 12 tháng theo tiêu chuẩn lắp đặt và sử dụng của nhà sản xuất.

- Phương thức vận chuyển: Miễn phí vận chuyển trong vòng 20 km nội thành HÀ NỘI

- Ưu đãi: Công ty sẽ ưu đãi chiết khấu trên giá bán cho các cửa hàng, đại lý và đối tác lấy số lượng nhiều.

- VINDEC cam kết cung cấp đúng chủng loại sản phẩm do chính hăng sản xuất mà chúng tôi đang cung cấp, đảm bảo chất lượng, đúng nguồn gốc, đầy đủ chứng từ nhập khẩu.

- Tiến độ giao nhận hàng nhanh, giá thành cạnh tranh để giảm thiểu những chi phí thương mại của Quý khách hàng.

- Quý khách hàng có thể tìm kiếm hoặc Dowload Catalogue sản phẩm GIOĂNG THÉP XOẮN của hãng tại Website với thông số kỹ thuật rõ ràng nhất tại: SPIRAL WOUND GASKET

- Hàng hóa VINDEC xuất xưởng luôn đầy đủ Giấy Tờ C/O, C/Q giấy tờ nhập khẩu chính hãng đồng thời cung cấp cả Bản Bản Chính để đối chiếu hoặc Bản Công Chứng

- VINDEC chúng tôi đạt tiêu chuẩn hệ thống quản lý chất lượng quy trình sản xuất ISO 9001:2015 và có chứng nhận kiểm định chất lượng của Trung tâm Kỹ thuật Tiêu chuẩn Đo lường Chất lượng 1 (QUATEST 1)

- Thêm vào đó, VINDEC chúng tôi có NHÀ MÁY SẢN XUẤT + KHO HÀNG với diện tích 2.000m2 tại Lô A2-CN1, Đường CN5, Khu CN Từ Liêm - Hà Nội.

- VINDEC với phương châm "TỐT HƠN và HƠN NỮA - BETTER and MORE" cùng năng lực và kinh nghiệm 20 năm cùng với đội ngũ kỹ sư giầu kinh nghiệm chuyên môn, chúng tôi tự đáp ứng được các dự án lớn về hàng VẬT LIỆU LÀM KÍN, chúng tôi luôn đồng hành cùng phát triển.
