Van 1 Chiều Kitz – Van Một Chiều Nhật Bản Chất Lượng Cao, Ngăn Chảy Ngược Hiệu Quả

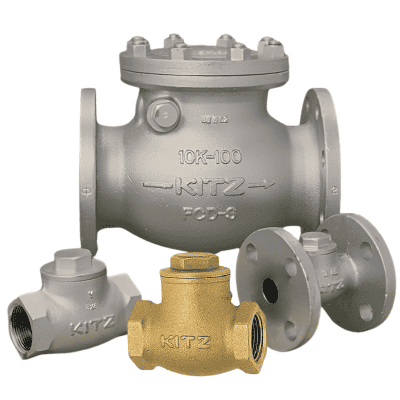

Van 1 Chiều Kitz

Van 1 chiều Kitz (Kitz Check Valve) là thiết bị cơ khí dùng để ngăn dòng chảy chảy ngược, bảo vệ máy bơm, đường ống và thiết bị trong hệ thống. Van được sản xuất bởi Kitz Corporation – Nhật Bản, thương hiệu nổi tiếng toàn cầu về van công nghiệp đạt tiêu chuẩn JIS, DIN, ANSI.

Van 1 chiều Kitz được sử dụng rộng rãi trong cấp thoát nước, hệ thống bơm, hơi nóng, dầu khí, HVAC, thực phẩm, hóa chất, nhờ độ kín cao, độ bền vượt trội và thiết kế ổn định.

Cấu tạo van 1 chiều Kitz

Van 1 chiều Kitz có cấu tạo tùy theo dòng sản phẩm (lá lật, lò xo, cánh bướm…), nhưng nhìn chung gồm các bộ phận chính:

Thân van (Body)

• Vật liệu: đồng, gang, inox, thép carbon, chống ăn mòn – chịu áp tốt.

Đĩa van / lá van (Disc)

• Đóng/mở theo áp lực dòng chảy để ngăn chảy ngược.

Trục & bản lề (Hinge pin) – dùng cho kiểu lá lật

• Giúp lá van xoay linh hoạt theo hướng dòng chảy.

Lò xo (Spring) – dùng cho kiểu lò xo (spring check)

• Tạo lực đóng van nhanh chóng khi áp lực giảm.

Gioăng làm kín (Seat/Gasket)

• EPDM, PTFE hoặc kim loại, đảm bảo độ kín tuyệt đối.

Nắp van (Cover)

• Dễ bảo trì, vệ sinh.

Nguyên lý hoạt động của van 1 chiều Kitz

Van hoạt động dựa trên sự chênh lệch áp lực:

• Khi áp lực phía trước lớn hơn phía sau, đĩa van mở → cho phép dòng chảy đi qua.

• Khi áp lực giảm hoặc có dòng ngược, đĩa van lập tức đóng → ngăn chảy ngược hoàn toàn.

Ưu điểm:

• Tự động vận hành không cần tác động bên ngoài

• Bảo vệ bơm, máy nén và hệ thống đường ống

• Đóng mở nhanh, tránh shock nước

Thông số kỹ thuật cơ bản của Van 1 Chiều Kitz

Phân loại van 1 chiều Kitz

Theo vật liệu

• Van 1 chiều đồng Kitz

• Van 1 chiều gang Kitz

• Van 1 chiều inox Kitz

• Van 1 chiều thép Kitz

Theo cơ cấu hoạt động

• Van 1 chiều lá lật (Swing check valve)

• Van 1 chiều lò xo (Lift check / Spring check)

• Van 1 chiều cánh bướm (Wafer type check valve)

Theo kiểu kết nối

• Van 1 chiều ren

• Van 1 chiều mặt bích

• Van 1 chiều wafer (mỏng, kẹp giữa 2 bích)

• Van 1 chiều hàn

Các loại van 1 chiều Kitz phổ biến

Dòng van 1 chiều đồng / đồng – đồng thau (Bronze / Brass Check Valve KITZ)

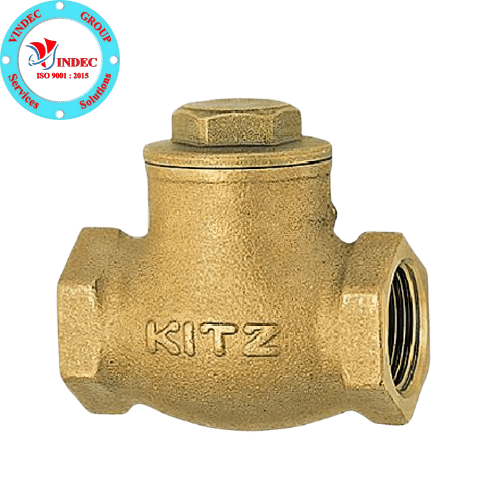

• Model R – Van 1 chiều lá lật (swing check) bằng đồng, nối ren, dùng cho nước – dầu – khí, áp suất 200 psi WOG, 125 psi hơi bão hòa.

• Model PN16R – Van 1 chiều lá lật đồng, nối ren BSPT, áp PN16, dùng phổ biến trên hệ thống nước – HVAC – PCCC.

• Model F – Van 1 chiều nâng (lift check) đồng, nối ren, áp 300 psi WOG, 150 psi steam, thích hợp cho nước – dầu – khí.

• Model RF – Van 1 chiều nâng (lift check) đồng, nối ren, áp 250 psi WOG, dùng cho nước – dầu – khí không sốc áp.

• Model YR – Van 1 chiều lá lật kiểu Y–pattern bằng đồng, nối ren, dùng cho nước – dầu – khí đến 150°C.

Dòng van 1 chiều gang / gang dẻo (Cast Iron / Ductile Iron Check Valve KITZ)

• Model 10SF – Van 1 chiều nâng bằng gang dẻo, nối ren, chịu 14 kgf/cm² nước tĩnh ở 120°C, dùng cho nước – dầu – khí – hơi.

• Model 10SFBF – Van 1 chiều nâng gang dẻo, mặt bích JIS 10K, dùng cho nước, dầu, khí, hơi đến 220°C.

• Model 20SN – Van 1 chiều nâng gang dẻo, nối ren, áp cao (28 kgf/cm² nước tĩnh, đến 350°C cho hơi), dùng cho hệ thống công nghiệp nặng.

• Model 125FCO – Van 1 chiều lá lật gang, mặt bích ANSI 125 FF, dùng cho nước – dầu – khí – hơi bão hòa 125 psi.

• Model 10FCO – Van 1 chiều lá lật gang, mặt bích JIS 10K, dùng cho nước, dầu, khí, hơi, size lớn đến 10"–14".

• Model 10FWZ – Van 1 chiều wafer (kẹp giữa 2 mặt bích) bằng gang, JIS 10K, dùng cho nước – dầu – khí, thân mỏng, lắp đặt tiết kiệm không gian.

Dòng van 1 chiều inox (Stainless Steel Check Valve KITZ)

• Model UN – Van 1 chiều nâng inox, nối ren, chịu 10 kgf/cm² nước – dầu – khí đến 180°C, phù hợp môi trường ăn mòn.

• Model UO – Van 1 chiều lá lật inox, nối ren, áp 10 kgf/cm² cho nước – dầu – khí, dùng nhiều trong hóa chất & thực phẩm.

• Model UOB – Van 1 chiều lá lật inox, mặt bích JIS 10K, dùng cho nước – dầu – khí đến 180°C, thích hợp đường ống công nghiệp và hệ thống xử lý nước.

Dòng van 1 chiều thép (Carbon Steel Check Valve KITZ)

• Model 150SCOS – Van 1 chiều lá lật thép carbon, mặt bích ANSI 150 RF, thân A216 WCB, dùng cho dầu, khí, hơi trong nhà máy điện, dầu khí, hóa chất.

• Model 300SCOS – Van 1 chiều lá lật thép carbon, mặt bích ANSI 300 RF, chịu áp & nhiệt cao, dùng cho hệ thống áp lực lớn và môi trường khắc nghiệt.

Đặc điểm nổi bật của van 1 chiều Kitz

• Ngăn chảy ngược hiệu quả, bảo vệ thiết bị bơm – đường ống

• Độ bền cao, vận hành ổn định trong môi trường áp và nhiệt lớn

• Thiết kế chắc chắn – gọn – dễ lắp đặt

• Đa dạng vật liệu và tiêu chuẩn phù hợp từng môi trường

• Hoạt động tự động, không cần điều khiển ngoài

• Đạt tiêu chuẩn quốc tế, tuổi thọ lâu dài

Bảng giá van 1 chiều Kitz tham khảo (VNĐ)

Lưu ý: Giá thay đổi theo vật liệu – model – thời điểm và nhà cung cấp.

Ứng dụng của van 1 chiều Kitz

• Hệ thống bơm nước công nghiệp & dân dụng

• Hệ thống chống chảy ngược cho bể chứa – trạm bơm

• Nhà máy hóa chất, dầu khí, xi mạ

• Hệ HVAC – điều hòa – chiller

• Đường ống hơi nóng – khí nén – dầu

• Xử lý nước thải – nước sạch

• Dây chuyền thực phẩm – dược phẩm

Kết luận

Van 1 chiều Kitz là giải pháp tối ưu để ngăn chảy ngược – bảo vệ máy bơm – ổn định hệ thống đường ống, nhờ chất lượng Nhật Bản, thiết kế chắc chắn và độ bền vượt trội. Với sự đa dạng về vật liệu và kiểu kết nối, van 1 chiều Kitz phù hợp với mọi công trình từ dân dụng đến công nghiệp nặng.
