Van bi gang là gì ? Van bi gang có tên gọi tiếng anh là Cast Iron Ball Valve / Ductile Iron Ball Valve, nó có 2 dạng Van bi gang nối ren và van bi gang mặt bích. Ngoài ra người ta còn gắn thêm bộ tác động điều khiển điện hay bộ tác động đóng mở khí nén để van có thể điều khiển tự động nhằm mục đích nâng cao hiệu quả của hệ thống vận hành.

GIỚI THIỆU VAN BI GANG

1. VAN BI GANG LÀ GÌ ?

Van bi gang là gì ? Van bi gang có tên gọi tiếng anh là Cast Iron Ball Valve / Ductile Iron Ball Valve, nó có 2 dạng Van bi gang nối ren và van bi gang mặt bích. Ngoài ra người ta còn gắn thêm bộ tác động điều khiển điện hay bộ tác động đóng mở khí nén để van có thể điều khiển tự động nhằm mục đích nâng cao hiệu quả của hệ thống vận hành.

Van bi gang là gì ? Van bi gang có tên gọi tiếng anh là Cast Iron Ball Valve / Ductile Iron Ball Valve, nó có 2 dạng Van bi gang nối ren và van bi gang mặt bích. Ngoài ra người ta còn gắn thêm bộ tác động điều khiển điện hay bộ tác động đóng mở khí nén để van có thể điều khiển tự động nhằm mục đích nâng cao hiệu quả của hệ thống vận hành.

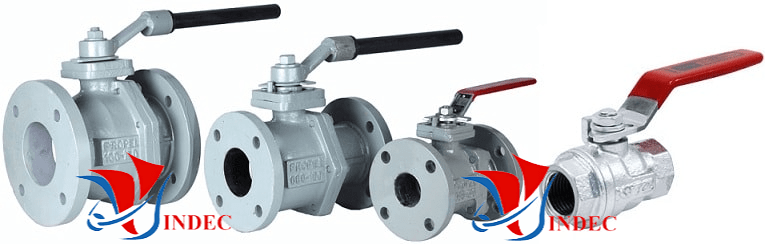

Van Bi Gang

2. THÔNG SỐ KỸ THUẬT VAN BI GANG

  • - Thân van: nắp van: Gang xám - Gang dẻo

  • - Bi van: Inox

  • - Vòng đệm: PTFE

  • - Tiêu chuẩn kết nối : Bích BS, DIN, JIS, ANSI, Ren BS21, NPT...

  • - Áp lực Max: 25Kg/cm 2

  • - Nhiệt độ làm việc Max: 150 độ C

  • - Các cỡ van: Từ DN15 đến DN250

  • - Dùng cho: Nước sạch, xăng dầu, hơi, ...

  • - Xuất xứ: Trung Quốc, Đài Loan, Hàn Quốc, Nhật Bản

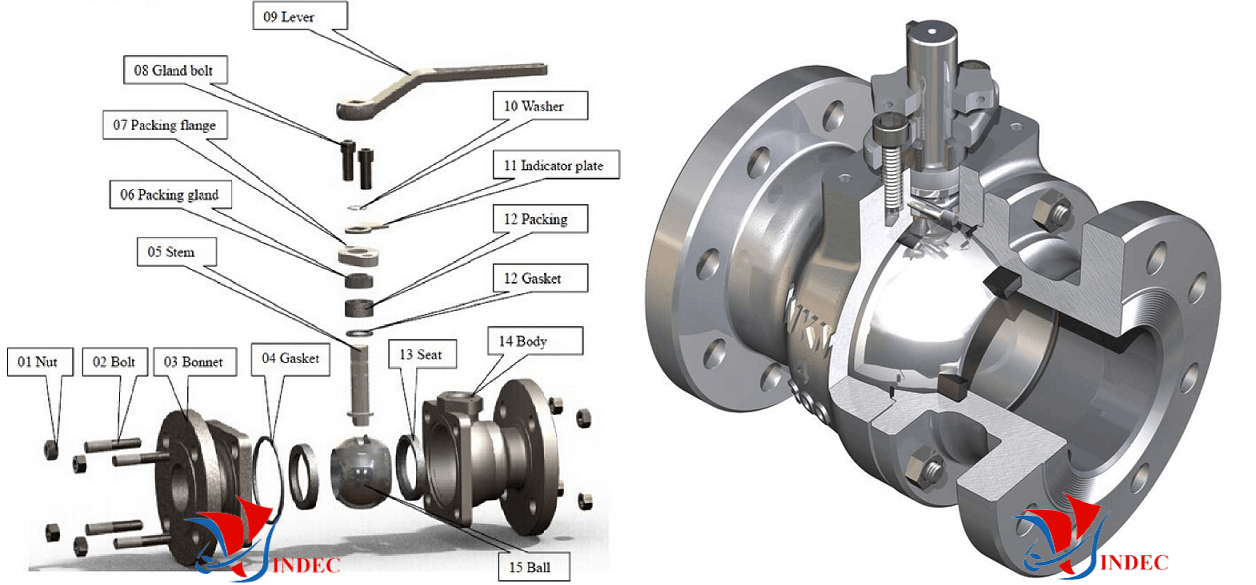

3. CẤU TẠO VAN BI GANG

CẤU TẠO VAN BI GANG

CẤU TẠO VAN BI GANG

4. PHÂN LOẠI VAN BI GANG

4.1. Theo Kết Nối Van Bi Gang

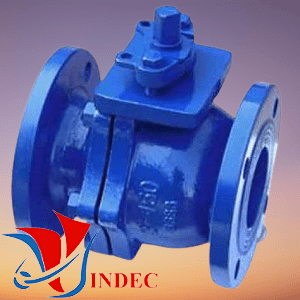

4.1.1. Van Bi Gang Mặt Bích

Van bi gang lắp mặt bích có tên gọi tiếng anh là Cast Iron Full Bore Ball Valve Fanged Ends / Ductile Iron Full Bore Ball Valve Fanged Ends. Với kết cấu lắp mặt bích làm cho van có độ vững chắc hơn và chịu áp lực cao hơn, dễ dàng thay mới và sửa chưa...

Van bi gang mặt bích chúng ta có thể phân loại ra các loại như sau:

  • - Van bi gang mặt bích JIS10K, JIS16K, JIS20K: Đây là dòng van bi gang phổ biến với tiêu chuẩn của nhật bản.

  • - Van bi gang mặt bích DIN hoặc BS thì có: Van bi gang PN10, van bi gang mặt bích PN16, van bi gang mặt bích PN25.

  • - Van bi gang mặt bích Ansi/Asme thì có: Van bi mặt bích class 125, van bi mặt bích class 150, van bi mặt bích class 300.

Van bi gang là gì ? Van bi gang có tên gọi tiếng anh là Cast Iron Ball Valve / Ductile Iron Ball Valve, nó có 2 dạng Van bi gang nối ren và van bi gang mặt bích. Ngoài ra người ta còn gắn thêm bộ tác động điều khiển điện hay bộ tác động đóng mở khí nén để van có thể điều khiển tự động nhằm mục đích nâng cao hiệu quả của hệ thống vận hành.

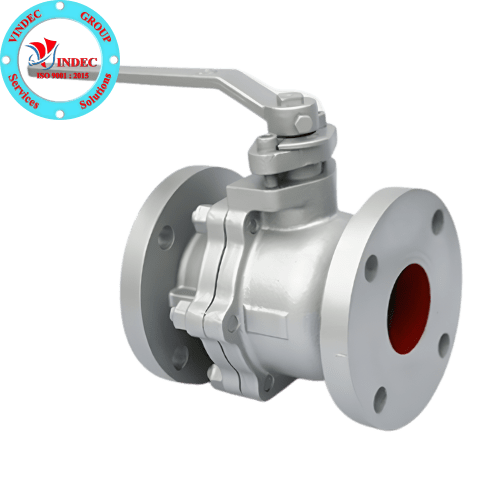

Van Bi Gang Mặt Bích

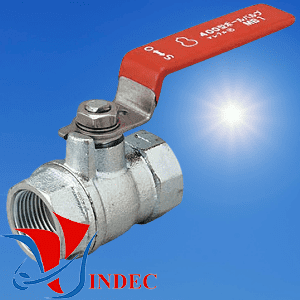

4.1.2. Van Bi Gang Nối Ren

Van bi gang lắp ren có tên gọi tiếng anh là Cast Iron Full Bore Ball Valve Threaded Ends (Screwed) / Ductile Iron Full Bore Ball Valve Threaded Ends (Screwed). Với thiết kế nối ren thì thông thường van bi gang ren sẽ chịu áp lực thấp và chỉ sản xuất những size nhỏ để phù hợp hơn với mục đích sử dụng.

Van bi gang lắp ren có tên gọi tiếng anh là Cast Iron Full Bore Ball Valve Threaded Ends (Screwed) / Ductile Iron Full Bore Ball Valve Threaded Ends (Screwed). Với thiết kế nối ren thì thông thường van bi gang ren sẽ chịu áp lực thấp và chỉ sản xuất những size nhỏ để phù hợp hơn với mục đích sử dụng.

Van Bi Gang Nối Ren

4.2. Theo Vận Hành Van Bi Gang

4.2.1. Van Bi Gang Tay Gạt

4.2.2. Van Bi Gang Vô Lăng

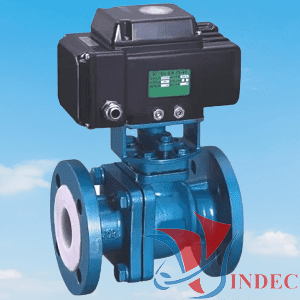

4.2.3. Van Bi Gang Điều Khiển Điện

Van bi gang điều khiển điện có tên tiếng anh là Electrically Actuated Cast iron/Ductile iron Ball Valves là dòng van bi được gắn thêm bộ tác động điện 24V-220V để làm quay trục ty van truyền lực tới bi van nhằm mục đích đóng mở tự động van bi theo yêu cầu mục đích sử dụng trong công việc được hiệu quả hơn.

Van bi gang điều khiển điện có tên tiếng anh là Electrically Actuated Cast iron/Ductile iron Ball Valves là dòng van bi được gắn thêm bộ tác động điện 24V-220V để làm quay trục ty van truyền lực tới bi van nhằm mục đích đóng mở tự động van bi theo yêu cầu mục đích sử dụng trong công việc được hiệu quả hơn.

Van Bi Gang Điều Khiển Điện

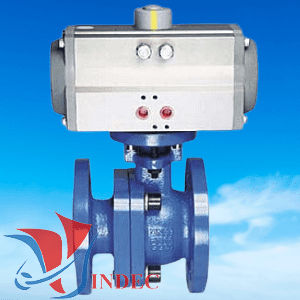

4.2.4. Van Bi Gang Điều Khiển Khí Nén

Van bi gang điều khiển khí nén có tên tiếng anh là Pneumatically Actuated Bronze / Brass Ball Valves là dòng van bi được gắn thêm bộ tác động khí nén để làm quay trục ty van truyền lực tới bi van nhằm mục đích đóng mở tự động van bi theo yêu cầu mục đích sử dụng trong công việc được hiệu quả hơn.

Van bi gang điều khiển khí nén có tên tiếng anh là Pneumatically Actuated Bronze / Brass Ball Valves là dòng van bi được gắn thêm bộ tác động khí nén để làm quay trục ty van truyền lực tới bi van nhằm mục đích đóng mở tự động van bi theo yêu cầu mục đích sử dụng trong công việc được hiệu quả hơn.

Van Bi Gang Điều Khiển Khí Nén

4.3. Theo Xuất Xứ Van Bi Gang

4.3.1. Van Bi Gang Châu Âu

4.3.2. Van Bi Gang Hàn Quốc

4.3.3. Van Bi Gang Nhật Bản

4.3.4. Van Bi Gang Trung Quốc

4.3.5. Van Bi Gang Malaysia

5. CHỌN CỠ VAN BI GANG VỚI ĐƯỜNG ỐNG

  • - Van bi gang nối ren size DN15 (15mm/ 15A) đường ống size 21 mm

  • - Van bi gang nối ren size DN20 (20mm/ 20A) đường ống size 27mm

  • - Van bi gang nối ren (mặt bích) size DN25 (25mm/ 25A) đường ống size 34 mm

  • - Van bi gang nối ren (mặt bích) size DN32 (32mm/ 32A) đường ống size 42  mm

  • - Van bi gang nối ren (mặt bích) size DN40 (40mm/ 40A) đường ống size 49 mm

  • - Van bi gang nối ren (mặt bích) size DN50 (50mm/ 50A) đường ống size 60 mm

  • - Van bi gang mặt bích size DN65 (65mm/ 65A) đường ống size 76 mm

  • - Van bi gang mặt bích size DN80 (80mm/80A) đường ống size 90 mm

  • - Van bi gang mặt bích size DN100 (100mm/100A) đường ống size 114 mm

  • - Van bi gang mặt bích size DN125 (125mm/125A) đường ống size 140 mm

  • - Van bi gang mặt bích size DN150 (150mm/150A) đường ống size 168 mm

  • - Van bi gang mặt bích size DN200 (200mm/200A) đường ống size 220 mm

  • - Van bi gang mặt bích size DN250 (250mm/250A) đường ống size 273 mm

6. ỨNG DỤNG VAN BI GANG TRONG THỰC TẾ

  • - Van bi gang dùng trong hệ thống cấp thoát nước trong nhà xưởng, toàn nhà cao tầng, khách sạn.

  • - Van bi gang dùng trong ngành sản xuất thức ăn chăn nuôi gia súc, gia cầm...

  • - Van bi gang dùng trong ngành công nghiệp hóa chất, may mặc, tơ sợi, dệt nhuộm.

  • - Van bi gang dùng trong ngành khai thác mỏ, khoáng sản...

  • - Van bi gang dùng trong ngành công nghiệp lọc hóa dầu

  • - Van bi gang dùng trong ngành mía đường, sữa đường, thực phẩm, bia rượu..

  • - Van bi gang dùng trong ngành sản xuất giấy/ngành bột giấy
