1. GIỚI THIỆU VAN BI ĐỒNG LÀ GÌ

• - Van bi đồng là dòng van bi được biết đến bởi tính thông dụng phổ biến nhất của nó, nó được ứng dụng ở hầu hết các lĩnh vực sản sản công nghiệp đến dân dụng. Vậy van bi đồng là gì, nó có những loại nào, cấu tạo ra sao thì chúng ta cùng tham khảo bài viết dưới đây nhé.

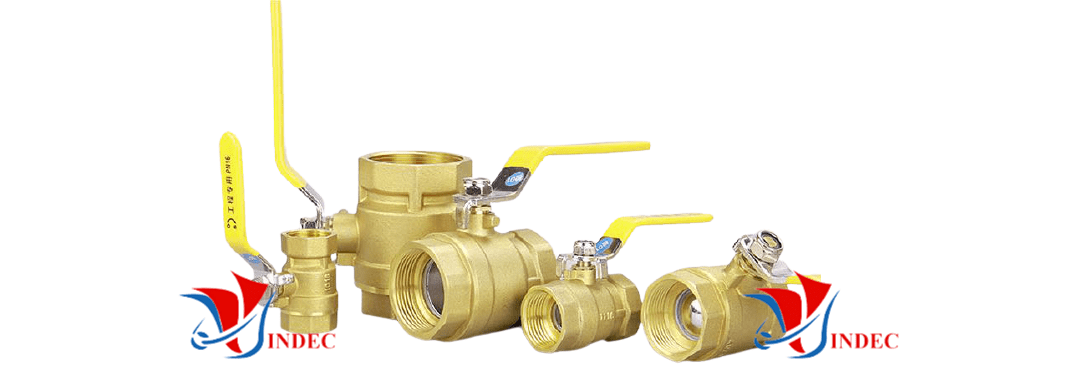

• - Van bi đồng là gì ? Van bi đồng hay còn gọi là van bi tay gạt đồng, van khóa gạt đồng được mệnh danh là van đóng mở nhanh on/off, có tên tiếng anh là Brass Ball Valve / Bronze Ball Valve. Van bi đồng là dòng van thông dụng, được sử dụng rộng rài trong nhà máy và dân dụng.

• Van bi đồng được ứng dụng dùng cho nước, khí nén, hơi nóng, chặn xăng dầu, khí Gas giá rẻ tại van bi đồng VINDEC Hà nội.

Van Bi Đồng Nối Ren



Van Bi 3 Ngã Đồng Ren

2. THÔNG SỐ KỸ THUẬT VAN BI ĐỒNG

• - Van bi đồng Bronze, Brass

• - Chất liệu: Đồng Bronze, Brass

• - Kiểu kết nối: Nối ren NPT/BS21... Nối bích tiêu chuẩn: JIS, BS, DIN, ANSI...

• - Bi: INOX

• - Vòng đệm: Nhựa PTFE , Cao Su NBR

• - Áp suất làm việc: 10kgf/cm2, 16kgf/cm2, 25kgf/cm2, 40kgf/cm2

• - Nhiệt độ hoạt động: 180 độ C

• - Điều khiển: Tay gạt, tay vặn cánh bướm, điều khiển điện, điều khiển khí nén...

• - Các loại van bi đồng : Van bi đồng mặt bích, Van bi đồng nối ren, Van bi đồng ba ngả, Van bi đồng điều khiển điện, Van bi đồng điều khiển khí nén

• - Hãng sản xuất: van bi đồng Arita, van bi đồng Kitz

• - Kích thước: DN8, DN10, DN15, DN20, DN25, DN32, DN40, DN50, DN65, DN80, DN100

• - Xuất xứ: Trung Quốc, Đài Loan, Nhật Bản, Malaysia, Hàn Quốc

• - Ứng dụng: Van bi đồng thau  thường được sử dụng cho các hệ thống khí nén, dầu, Nước cấp, Xăng dầu, đường ống Gas. cho hệ thống nồi hơi, lò hơi...

3. CẤU TẠO VAN BI ĐỒNG

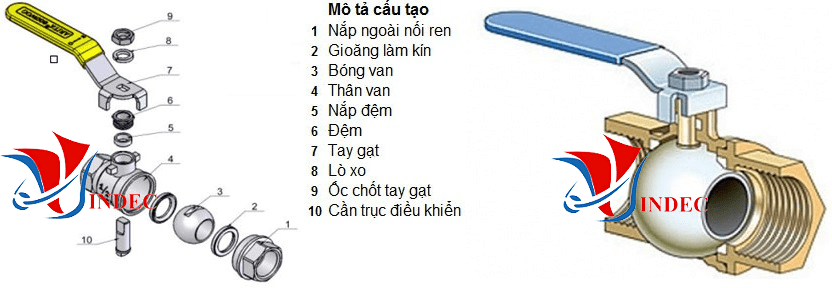

• - Theo hình bên dưới thì van bi đồng về cơ bản được cấu thành bởi các bộ phận chính sau

• - Thân Van ( gồm cả nắp van): được làm bằng đồng thau, đồng đỏ (Brass/Bronze)

• - Bi van: Được làm bằng inox

• - Gioăng làm kín: Nhựa PTFE

• - Tay gạt: làm bằng inox bọc nhựa chịu nhiệt

• - Ty van (Trục van): Làm bằng Inox

• - Ngoài ra còn 1 số chi tiết khác được nêu như hình ảnh bên dưới





Cấu Tạo Van Bi Đồng

VAN BI KITZ

.

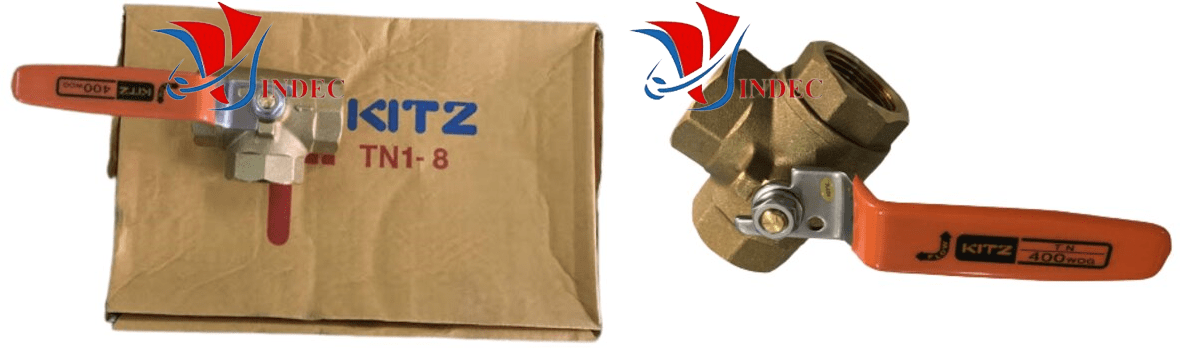

VAN BI ĐỒNG BA NGẢ

4. PHÂN LOẠI VAN BI ĐỒNG

4.1. Theo Kết Nối Van Bi Đồng

4.1.1. Van Bi Đồng Nối Ren

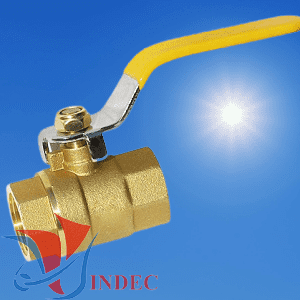

• - Van bi đồng tay gạt nối ren là dòng van bi được sử dụng rộng rãi nhất, nó có tên tiếng anh là: Brassball valve screwed /Bronze ball valve screwed.

• - Việc đóng mở dòng môi chất thông qua bộ phận tay gạt được làm bằng inox không gỉ, chắc chắn đảm bảo cho việc vận hành đóng mở 1 cách nhanh nhất.

Van Bi Đồng Tay Gạt Nối Ren

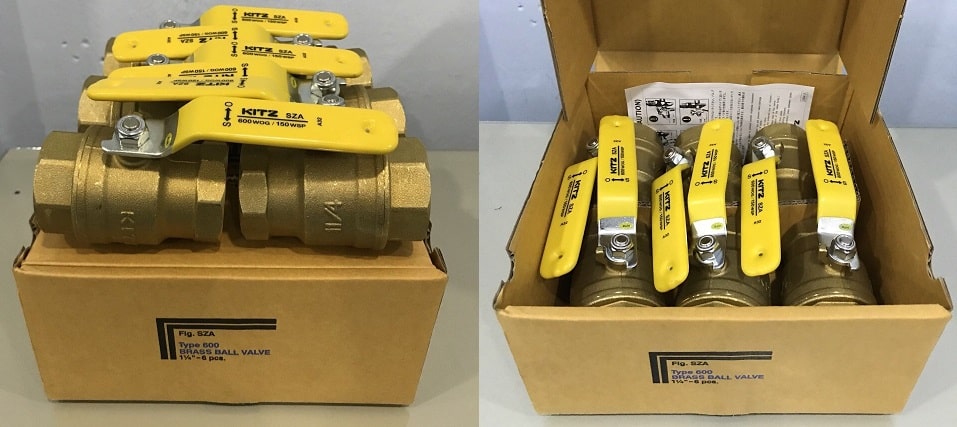

Van Bi Đồng Tay Gạt 2 Thân Nối Ren 600 WOG

Van bi đồng là dòng van bi được sử dụng đóng mở dòng môi chất thông dụng nhất, nó có tên tiếng anh là: Brass/Bronze ball valve screwed. Việc đóng mở dòng môi chất thông qua bộ phận tay gạt được làm bằng inox không gỉ, chắc chắn đảm bảo cho việc vận hành đóng mở 1 cách nhanh nhất.

Thông Số Kỹ Thuật Van Bi Đồng

Vật liệu thân van: Đồng Bronze/Brass

Bi van: Inox 304/316

Tay gạt: Inox bọc nhựa chịu nhiệt

Tiêu chuẩn BS 5154:1991 – BS 21 / ISO 228-1-2000

Kích thước: 1/2″, 3/4″, 1″, 1-1/4″, 1-1/2″, 1-3/4″, 2″, 2-1/2″, 3″, 4″

Áp suất làm việc:. 16 Bar ~ 16 Kg/cm2

Áp lực thử: 40 Bar

Nhiệt độ làm việc: Max 140 độ C

Kết nối: Ren BS/NPT

Thương hiệu: Kitz, Arita

Xuất xứ: Việt Nam, Nhật Bản, Đài Loan, China, Italy

Lựa Chọn Cỡ Van Bi Đồng Với Đường Ống

Van bi đồng tay gạt nối ren DN8 - 1/4" (8mm/ 10A) đường ống phi 13 mm

Van bi đồng tay gạt nối ren DN10 - 3/8" (10mm/ 10A) đường ống phi 17 mm

Van bi đồng tay gạt nối ren DN15 1/2" (15mm/ 15A) đường ống phi 21 mm

Van bi đồng tay gạt nối ren DN20 - 3/4" (20mm/ 20A) đường ống phi 27mm

Van bi đồng tay gạt nối ren DN25 - 1" (25mm/ 25A) đường ống phi 34 mm

Van bi đồng tay gạt nối ren DN32 - 1.1/4" (32mm/ 32A) đường ống phi 42  mm

Van bi đồng tay gạt nối ren DN40 - 1.1/2" (40mm/ 40A) đường ống phi 49 mm

Van bi đồng tay gạt nối ren DN50 - 2" (50mm/ 50A) đường ống phi 60 mm

Van bi đồng tay gạt nối ren DN65 - 2.1/2" (50mm/ 50A) đường ống phi 76 mm

Van bi đồng tay gạt nối ren DN80 - 3" (80mm/80A) đường ống phi 90 mm

Van bi đồng tay gạt nối ren DN100 -4" (100mm/100A) đường ống phi 114 mm

Ứng Dụng Van Bi Đồng

Van bi đồng được ứng dụng rộng rãi trong xây dụng dân dụng và công nghiệp... như: Hệ thống khí nén, hệ thống cấp thoát nước, HVAC, điều hóa, Hơi nóng

Van thường được sử dụng trong các hệ thống nước sạch, hệ thống không có các hóa chất ăn mòn hóa học.

Lựa Chọn Van Bi Đồng

Van bi đồng rất đa dạng về nguồn gốc xuất xứ như van bi Miha, Sanwa, Bueno với chất lượng tốt và giá cả phải chăng.

Van đồng đóng mở nhanh, thường sử dụng nhiều trong các hệ thống dân dụng, trong các khu chung cư. Van bi ren đồng được dùng cho các hệ thống áp suất thấp và không có các hóa chất ăn mòn. Đối với các trường hợp áp suất và nhiệt độ cao chúng ta thường sử dụng van bi inox.

4.1.2. Van Bi Đồng Mặt Bích

• - Van bi đồng tay gạt mặt bích có tên tiếng anh là: Brassball valve flanged ends /Bronze ball valve flanged ends. Việc đóng mở dòng môi chất thông qua bộ phận tay gạt được làm bằng inox không gỉ.

• - Van bi đồng mặt bích được sản suất với các tiêu chuẩn lắp bích JIS 5K, 10K, 16K, PN10, PN16...

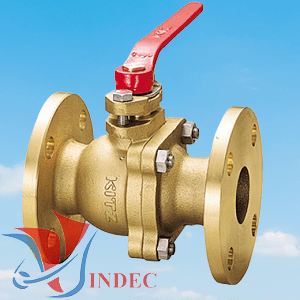

Van Bi Đồng Tay Gạt Nối Bích

4.2. Theo Cấu Tạo Van Bi Đồng

4.2.1. Van Bi Đồng Ba Ngả

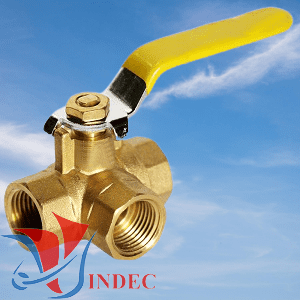

• - Van bi 3 ngã đồng lắp ren có tiên tiếng anh là 3-Way Full Port Brass Ball Valve T/L-Port Threaded. Đây là dòng van bi đồng cho phép điều hướng dẫn truyền môi chất theo dạng chữ T hoặc L tùy vào mục đích sử dụng.

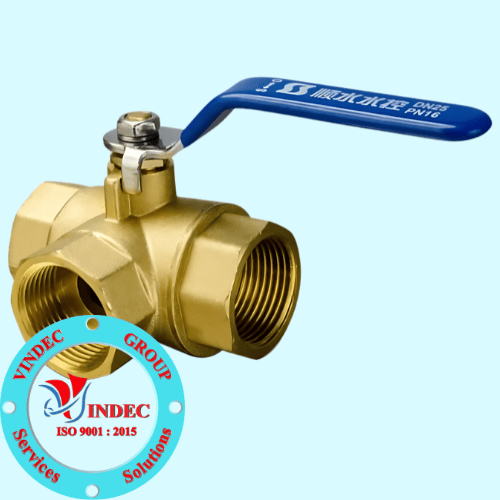

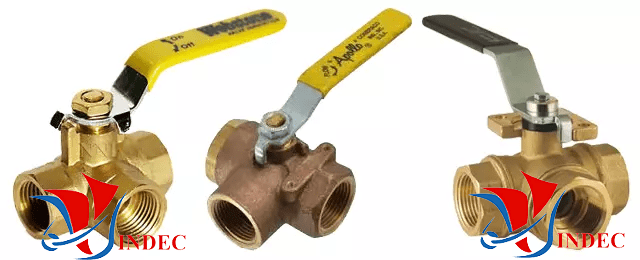

Van Bi Đồng Ba Ngả

4.2.2. Van Bi Đồng 1 Thân - 1PC

• - Van bi đồng brass dạng 1 thân nối ren

• - Van bi đồng bronze dạng 1 thân nối ren

4.2.3. Van Bi Đồng 2 Thân - 2 PC

• - Van bi đồng brass dạng 2 thân mặt bích

• - Van bi đồng bronze dạng 2 thân mặt bích

4.3. Theo Vận Hành Van Bi Đồng

4.3.1. Van Bi Đồng Tay Gạt

• - Van bi đồng tay gạt là loại van bi được dùng rất thông dụng trong dân dụng và công nghiệp, gần như đi đến đâu chúng ta cũng bắt gặp loại van bi này.

• - Van bi đồng tay gạt là loại van bi có giá thành rẻ nhất và được sử dụng rộng rãi. Ngoài ra nó có tay gạt nên việc đóng mở dòng chảy rất tiện lợi và thường van bi đồng tay gạt có những size nhỏ từ 8A đến 50A.

4.3.1. Van Bi Đồng Điều Khiển Điện

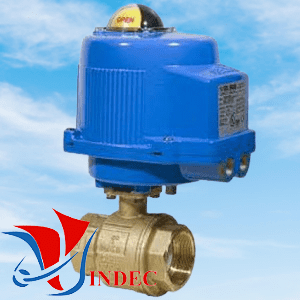

• - Van bi đồng điều khiển điện có tên tiếng anh là Electrically Actuated Bronze / Brass Ball Valves là dòng van bi được gắn thêm bộ tác động điện 24V-220V để làm quay trục ty van truyền lực tới bi van nhằm mục đích đóng mở tự động van bi theo yêu cầu mục đích sử dụng trong công việc được hiệu quả hơn.

Van Bi Đồng Điều Khiển Điện

4.3.2. Van Bi Đồng Điều Khiển Khí Nén

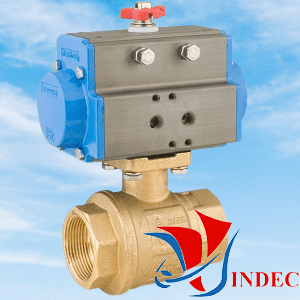

• - Van bi đồng điều khiển khí nén có tên tiếng anh là Pneumatically Actuated Bronze / Brass Ball Valves là dòng van bi được gắn thêm bộ tác động khí nén để làm quay trục ty van truyền lực tới bi van nhằm mục đích đóng mở tự động van bi theo yêu cầu mục đích sử dụng trong công việc được hiệu quả hơn.

Van Bi Đồng Điều Khiển Khí Nén

4.4. Theo Xuất Xứ Van Bi Thép Rèn

4.4.1. Van Bi Đồng Châu Âu

• - Van bi đồng Genebre - Tay ban nha

• - Van bi đồng ANIX - Mỹ

• - Van bi đồng Tecofi - Pháp

• - Van bi đồng Giacomini - Italia

• - Van bi đồng Klepsan - Thổ nhĩ kỳ

4.4.2. Van Bi Đồng Hàn Quốc

• - Van bi đồng Wonil

• - Van bi đồng Joeun

• - Van bi inox Wondae

• - Van bi đồng HWASUNG

4.4.3. Van Bi Đồng Nhật Bản

• - Van bi đồng Kitz

• - Van bi đồng Toyo

• - Van bi đồng Tozen

• - Van bi đồng Toa

4.4.4. Van Bi Đồng Trung Quốc

• - Van bi đồng Trung quốc có rất nhiều hãng, bởi đây là công xưởng của thế giới. Van bi đồng Trung quốc đa dạng phong phú về chủng loại và mẫu mã, đáp ứng tất cả các nhu cầu của các lĩnh vực các ngành công nghiệp trên toàn cầu.

• - Van bi đồng Trung quốc có thể đặt hàng OEM theo tên riêng cho khách hàng và van bi trung cũng có thể sản xuất theo yêu cầu của khách hàng tùy vào yêu cầu chất lượng như nào, giá thành rẻ hay cao phù thuộc vào chất lượng khách hàng yêu cầu.

4.4.5. Van Bi Đồng Malaysia

• - Van bi đồng Arita

• - Van bi đồng ARV

• - Van bi đồng Ikono

• - Van bi đồng Oho

Van Bi Đồng Mạ Crom Nối Ren

Thân ( body): đồng mạ crom

Bi ( ball ): đồng mạ crom

Ron ( seat ): PTFE

Áp lực max: 14 – 50 bar ( tùy theo size mà model van )

Nhiệt độ max: 60-1500C (tùy theo model van).

Kết nối: nối ren BSPT

Kiểu tay: tay gạt, tay quay

Kích Cỡ Van Bi Đồng Mạ Crom Nối Ren

Van bi đồng tay gạt mạ crom DN8	Van bi đồng tay gạt mạ crom 1/4”
Van bi đồng tay gạt mạ crom DN10	Van bi đồng tay gạt mạ crom 3/8”
Van bi đồng tay gạt mạ crom DN15	Van bi đồng tay gạt mạ crom 1/2”
Van bi đồng tay gạt mạ crom DN20	Van bi đồng tay gạt mạ crom 3/4”
Van bi đồng tay gạt mạ crom DN25	Van bi đồng tay gạt mạ crom 1”
Van bi đồng tay gạt mạ cromDN32	Van bi đồng tay gạt mạ crom 1.1/4”
Van bi đồng tay gạt mạ crom DN40	Van bi đồng tay gạt mạ crom 1.1/2”
Van bi đồng tay gạt mạ crom DN50	Van bi đồng tay gạt mạ crom 2”
Van bi đồng tay gạt mạ crom DN65	Van bi đồng tay gạt mạ crom 2.1/2”
Van bi đồng tay gạt mạ crom DN80	Van bi đồng tay gạt mạ crom 3”
Van bi đồng tay gạt mạ crom DN100	Van bi đồng tay gạt mạ crom 4”

Van Bi Đồng Mạ Crom Là Gì ?

• - Van bi đồng mạ crom nói chung là loại van bi thông dụng được sử dụng phổ biến hiện nay nhưng loại van bị này được phủ thêm một lớp crôm trên bề mặt kim loại của thiết bị ” van bi đồng “.
• - Lớp mạ crôm Chrome plating này có thể dùng làm đồ trang trí, tăng khả năng chống mài mòn, bôi trơn, tăng độ cứng độ bền cho bề mặt chi tiết.
• - Ngoài ra xi mạ crom còn giúp thiết bị ” van bi đồng “ không bị ảnh hưởng dù làm việc trong môi trường nhiệt độ cao. Đến một nhiệt độ nhất định và cho tác động trực tiếp mới bắt đầu thấy hiện tượng lớp oxit dày lên.
• - Đa phần các thiết bị ” van bi đồng ” phải tiếp xúc trực tiếp với hóa chất hoặc môi trường làm việc áp lực nên con người buộc phải sử dụng phương pháp xi mạ bằng crom cho chúng. Bởi nó có khả năng chống mài mòn và chịu sự ma sát rất cao.
• - Van bi có đặc điểm lớn chính là có tác dụng đóng mở nhanh. Chịu được áp lực cao, dộ bền lâu

5. ỨNG DỤNG VAN BI ĐỒNG

• - Van bi đồng nối ren (mặt bích) thường được sử dụng cho các hệ thống khí nén.

• - Van bi đồng nối ren (mặt bích) dùng cho hệ thống đường ống dẫn xăng dầu.

• - Van bi đồng nối ren (mặt bích) dùng cho hệ cấp thoát nước cấp, thoát nước.

• - Van bi đồng nối ren (mặt bích) dùng cho hệ đường ống Gas.

• - Van bi đồng nối ren (mặt bích) dùng cho hệ thống dẫn hơi nóng nồi hơi, lò hơi...

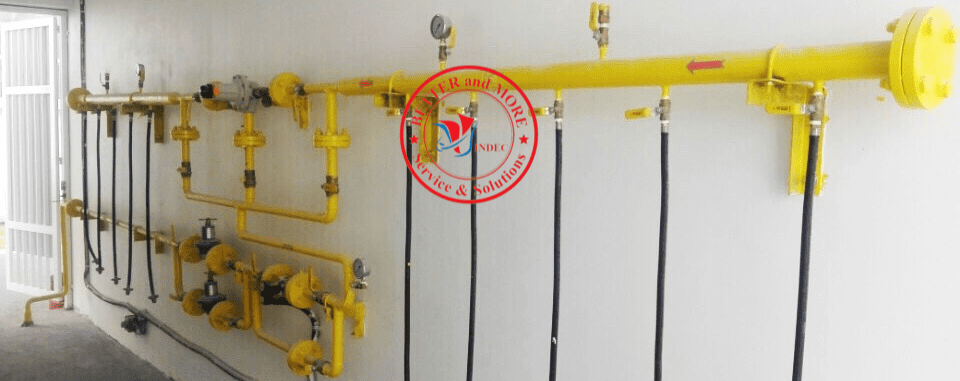

Ứng Dụng Van Bi Đồng Ren

6. CHỌN CỠ VAN BI ĐỒNG VỚI ĐƯỜNG ỐNG

• - Van bi đồng nối ren size DN6 - 1/8" (6mm/ 6A) đường ống size 10 mm

• - Van bi đồng nối ren size DN8 - 1/4" (8mm/ 10A) đường ống size 13 mm

• - Van bi đồng nối ren size DN10 - 3/8" (10mm/ 10A) đường ống size 17 mm

• - Van bi đồng nối ren size DN15 - 1/2" (15mm/ 15A) đường ống size 21 mm

• - Van bi đồng nối ren size DN20 - 3/4" (20mm/ 20A) đường ống size 27mm

• - Van bi đồng nối ren size DN25 - 1" (25mm/ 25A) đường ống size 34 mm

• - Van bi đồng nối ren size DN32 - 1.1/4" (32mm/ 32A) đường ống size 42  mm

• - Van bi đồng nối ren size DN40 - 1.1/2" (40mm/ 40A) đường ống size 49 mm

• - Van bi đồng nối ren (mặt bích) size DN50 - 2" (50mm/ 50A) đường ống size 60 mm

• - Van bi đồng nối ren (mặt bích) size DN65 - 2.1/2" (50mm/ 50A) đường ống size 76 mm

• - Van bi đồng nối ren (mặt bích) size DN80 - 3" (80mm/80A) đường ống size 90 mm

• - Van bi đồng nối ren (mặt bích) size DN100 -  4" (100mm/100A) đường ống size 114 mm

7. VÌ SAO MUA VAN BI ĐỒNG TẠI VINDEC

• - VINDEC là địa chỉ phân phối Van Công Nghiệp uy tín tại Việt nam có thể làm hài lòng khách hàng với năng lực đội ngũ nhân viên có kỹ thuật trình độ kỹ thuật cao, được đào tạo chuyên nghiệp bài bản của hãng.

• - Như những gì chúng tôi chia sẻ ở trên cho quý khách hàng đó là những kinh nghiệm trong suốt gần 20 năm kinh nghiệm của chúng tôi về van công nghiệp. Vậy nên, khi quý khách hàng mua hàng của chúng tôi thì sẽ được tư vấn cũng như đảm bảo rằng cung cấp cho quý khách hàng sản phẩm chất lượng tốt nhất với giá cả cạnh tranh nhất trên thị trường.

• - Quý khách hàng có thể Download về máy Catalogue của hãng tại Website của chúng tôi với thông số kỹ thuật rõ ràng chính xác nhất của hãng: Van Bi Đồng

• - VINDEC chúng tôi đạt tiêu chuẩn hệ thống quản lý chất lượng quy trình sản xuất ISO 9001:2015 và có chứng nhận kiểm định chất lượng của Trung tâm kỹ thuật tiêu chuẩn đo lường chất lượng 1 ( QUATEST 1 )

• - Thêm vào đó, VINDEC chúng tôi có NHÀ MÁY SẢN XUẤT + KHO HÀNG với diện tích 2.000m2 tại Lô A2-CN1, Đường CN5, Khu Công Nghiệp Từ Liêm - Hà Nội.

• - VINDEC với phương châm "Tốt Hơn và Hơn Nưa - Better and More" cùng năng lực và kinh nghiệm 20 năm cùng với đội ngũ kỹ sư giầu kinh nghiệm chuyên môn, chúng tôi tự đáp ứng được các dự án lớn về hàng Van Công Nghiệp chúng tôi luôn đồng hành cùng phát triển.
