Van Bi Thép Rèn Áp Lực

Giới thiệu về Van Bi Thép Rèn Áp Lực Cao

Van bi thép rèn áp lực cao là gì?

Van bi thép rèn áp lực cao
(High Pressure Forged Steel Ball Valve) là dòng van bi chuyên dụng cho điều kiện làm việc khắc nghiệt, nơi yêu cầu:

• Áp suất rất cao (PN100–PN420 / Class 800–1500–2500)

• Nhiệt độ cao ổn định

• Làm việc liên tục trong môi trường rung động mạnh, dầu khí, hơi, hóa chất

Vật liệu thân van được chế tạo bằng thép rèn (forged steel) như A105, F304, F316, F11, F22, giúp tăng độ bền cơ học và khả năng chịu áp vượt xa thép đúc WCB.

Ưu điểm nổi bật

• Chịu áp lực cực cao, không biến dạng

• Chịu nhiệt độ cao, môi trường rung mạnh

• Seat PTFE, RPTFE hoặc Metal Seat cho hơi quá nhiệt

• Tuổi thọ cao gấp nhiều lần dòng van thông thường

• Đóng mở nhẹ nhàng, kín tuyệt đối (Class VI)

Ứng dụng chính

• Dầu khí – hóa dầu

• Hơi nóng – nồi hơi – nhà máy điện

• Hệ thống thủy lực – áp lực cao

• Hóa chất – môi trường ăn mòn

• Các đường ống ÁP SUẤT CAO cần độ an toàn lớn

---

Thông số kỹ thuật Van Bi Thép Rèn Áp Lực Cao

Bảng thông số chi tiết

Hạng mục	Thông số
Vật liệu thân (Body)	Thép rèn A105, F304, F316, LF2, F11, F22
Bi van (Ball)	Inox 304/316 hoặc thép hợp kim mạ cứng
Gioăng/Seat	PTFE, RPTFE, Graphite, Metal Seat
Kết nối	Nối ren NPT/BSP, hàn SW (Socket Weld), BW (Butt Weld)
Áp suất làm việc	Class 800 – 1500 – 2500 (tương đương PN100–PN420)
Áp lực thử	1.5 × áp suất thiết kế
Nhiệt độ làm việc	−29°C → 450°C (theo seat)
Cấu tạo	2PC hoặc 3PC
Kích thước	DN6 – DN50 (1/4″ → 2″)
Điều khiển	Tay gạt, hộp số, điều khiển điện/khí nén

Đặc tính vận hành

• Độ kín Class VI (Zero Leakage)

• Phù hợp môi trường áp cao – rung động – sốc áp

• Vật liệu rèn có độ bền nén, bền kéo và khả năng chịu fatigue cao

• Seat đặc biệt cho hơi quá nhiệt và dầu nóng

---

Cấu tạo Van Bi Thép Rèn Áp Lực Cao

Thân van (Body)

• Chế tạo bằng thép rèn nguyên khối, mật độ cao, không rỗ khí

• Cấu tạo dạng 2PC hoặc 3PC giúp bảo trì dễ dàng

• Chịu áp cực tốt, đặc biệt trong hệ Class 800–2500

Bi van (Ball)

• Inox 304/316 mài bóng gương

• Giảm ma sát, tăng độ kín

• Tùy chọn hard-coated để tăng độ bền mài mòn

Gioăng/Seat

• PTFE: dùng cho nước, khí nén, dầu

• RPTFE: chịu áp tốt hơn

• Graphite: dùng cho hơi nóng > 250°C

• Metal Seat: dùng cho hơi siêu nhiệt 350–450°C

Ty van (Stem)

• Inox 304/316

• Seal bằng graphite/ PTFE packing chống rò rỉ

Tay gạt / Hộp số

• DN6 – DN25: tay gạt

• DN32 trở lên: dùng gearbox hoặc actuator

---

Phân loại Van Bi Thép Rèn Áp Lực Cao

Theo kiểu kết nối

Van bi thép rèn nối ren (Threaded End)

• Ren NPT hoặc BSP

• Phù hợp hệ áp cao, tiết kiệm không gian thi công

Van bi thép rèn hàn SW (Socket Weld)

• Độ kín cực cao

• Dùng trong dầu khí, boiler, áp suất > PN160

Van bi thép rèn hàn BW (Butt Weld)

• Kết nối bằng hàn đối đầu

• Dùng cho pipeline công nghiệp dài – áp cao

---

Theo cấu tạo thân

Van bi thép rèn 2PC

• Phổ biến nhất

• Dễ tháo lắp, bảo trì

• Chịu áp lực rất tốt

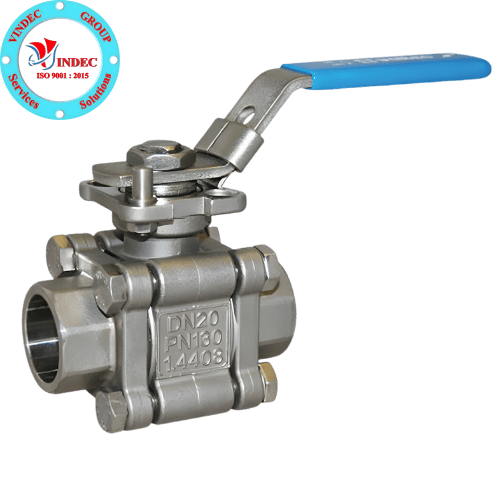

Van bi thép rèn 3PC

• Tháo lắp phần giữa mà không tháo đường ống

• Thích hợp cho hóa chất, dầu, hơi nóng

---

Theo điều khiển

Van bi tay gạt

• Đóng mở nhanh

• Cho size nhỏ – trung bình

Van bi điều khiển điện

• Tự động hóa, ON/OFF hoặc tuyến tính

Van bi điều khiển khí nén

• Phản hồi nhanh

• Phù hợp dây chuyền đóng mở liên tục, môi trường nguy hiểm

---

Lựa chọn kích thước Van Bi Thép Rèn theo đường ống

Size	Tương đương
DN6	1/4″
DN10	3/8″
DN15	1/2″
DN20	3/4″
DN25	1″
DN32	1-1/4″
DN40	1-1/2″
DN50	2″

---

Ứng dụng Van Bi Thép Rèn Áp Lực Cao

Loại van này được coi là tiêu chuẩn vàng cho các hệ thống áp – nhiệt cao, bao gồm:

• Hơi nóng (Steam) – nồi hơi – turbine

• Dầu nóng – dầu nhiệt – dầu truyền nhiệt

• Khí nén áp cao – nitrogen – oxygen

• Dầu khí – LNG – LPG – condensate

• Hóa chất ăn mòn nhẹ – trung bình

• Nhà máy nhiệt điện – thủy điện – xi măng – luyện kim

• Hệ thống thủy lực áp cao

Vì sao nên dùng van bi thép rèn trong hệ áp cao?

• Vật liệu rèn giúp không bị nứt áp lực

• Độ bền mỏi cao, phù hợp rung động mạnh

• Tùy chọn seat đặc biệt cho hơi siêu nhiệt

• Độ kín cao, vận hành ổn định

---

Báo giá Van Bi Thép Rèn Áp Lực Cao

Các yếu tố quyết định giá

• Vật liệu thân: A105, F304, F316, LF2, F11, F22

• Seat: PTFE – RPTFE – Graphite – Metal Seat

• Áp suất: Class 800 / 1500 / 2500

• Kết nối: Ren – SW – BW

• Điều khiển: tay gạt – gearbox – điện – khí nén

• Hãng: KITZ – ARITA – YDK – Samwoo – Trung Quốc – Đài Loan

Để nhận báo giá nhanh & chính xác, hãy cung cấp:

• Môi chất: dầu – hơi – khí – hóa chất

• Nhiệt độ & áp suất làm việc

• Tiêu chuẩn hệ thống

• Số lượng & yêu cầu CO–CQ

• Hình thức điều khiển

---

FAQ – Câu hỏi thường gặp

1) Van bi thép rèn khác gì thép đúc?

• Thép rèn (forged): đặc, không rỗ khí, chịu áp tốt → dùng cho áp cao

• Thép đúc (cast): dùng cho áp trung bình – thấp

2) Class 800 – 1500 – 2500 nghĩa là gì?

Là tiêu chuẩn áp suất theo ASME, càng cao → chịu áp càng lớn.

3) Van bi thép rèn có dùng được cho hơi nóng không?

Có, đặc biệt khi dùng seat graphite/metal.

4) Khi nào nên dùng hàn SW/BW thay vì nối ren?

• Hệ áp lực cao → KHÔNG khuyến nghị dùng ren

• SW/BW đảm bảo kín tuyệt đối, an toàn hệ thống

5) Có thể lắp actuator không?

Có, van thép rèn lắp tốt với:

• Bộ truyền động điện

• Bộ truyền động khí nén

---

VINDEC – Địa chỉ mua Van Bi Thép Rèn Áp Lực Cao uy tín tại Việt Nam

VINDEC là đơn vị chuyên cung cấp van công nghiệp cho hệ thống áp suất cao, cam kết:

• Van bi thép rèn A105/F304/F316/LF2 chính hãng

• Đa dạng kết nối: ren – SW – BW – mặt bích

• Seat tùy chọn cho môi trường nhiệt – áp đặc biệt

• CO–CQ đầy đủ, hỗ trợ kỹ thuật chuyên sâu

• Báo giá nhanh – hàng luôn có sẵn kho

• Giao hàng toàn quốc, hỗ trợ lắp đặt

Liên hệ VINDEC để nhận báo giá van bi thép rèn áp lực cao chuẩn theo yêu cầu dự án và tiêu chuẩn kỹ thuật của bạn.
