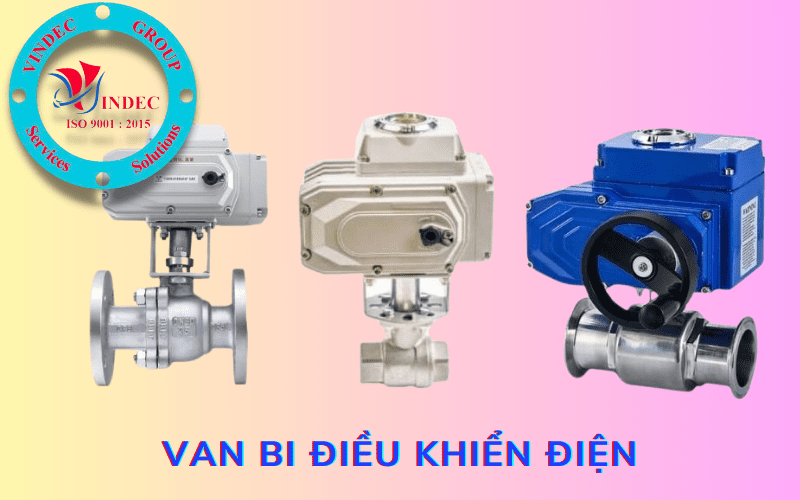

1. VAN BI ĐIỀU KHIỂN ĐIỆN LÀ GÌ ?
- Van bi điều khiển điện là gì ? là một loại Van bi có tên tiếng anh: Motorized Ball Valve/Electric Actuator Ball Valve, được nhận tín hiệu điều khiển điện 380V/220V/110V/24V on/off hoặc tín hiệu tuyến tính đóng mở theo tỷ lệ, để đóng mở điều tiết dòng chảy của môi chất đi trong hệ thống đường ống.
- Đối với các loại van công nghiệp thông thường thì vận hành bằng thủ công. Nhưng đối với van điều khiển điện, van được đóng mở tự động bằng điện nhờ vào tín hiệu điều khiển.
2. THÔNG SỐ KỸ THUẬT VAN BI ĐIỀU KHIỂN ĐIỆN
- Cấu tạo Van BI Điều Khiển Điện gồm 2 phần: Phần thân van bi và Phần bộ điều khiển điện, được mô tả cấu tạo và thông số kỹ thuật như sau:
2.1. Thông Số Thân Van Bi
- Vật liệu thân van: Đồng brass - Bronze, Inox 304, 316, gang, thép, nhựa...
- Trục van (ty van): Thép không gỉ SUS410, 304, 316...
- Bi van: Thép không gỉ Inox 304, Inox 316
- Vòng đệm bi van: NHỰA PTFE
- O-ring: FKM, PTFE...
- Áp lực làm việc: 10kgf/cm2, 16kgf/cm2, 20kgf/cm2, 25kgf/cm2, 40kgf/cm2,...
- Nhiệt độ hoạt động: 220 độ C
- Kiểu kết nối tiêu chuẩn: Nối ren BS - NPT, nối bích tiêu chuẩn JIS, BS, DIN, ANSI,...
- Kích thước: DN15, DN20, DN25, DN32, DN40, DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN250,...
2.2. Thông Số Bộ Điều Khiển Điện
- Điện áp: 24V, 110V, 220V, 380V (Thông dụng 220VAC)
- Công suất điện: 140W - 120W - 90W - 40W - 20W
- Lực sinh ra ( Output Torpue) : 50N.m, 80N.m, 100N.m, 150N.m, 200N.m, 400N.m, 800N.m, 1000N.m, 1500N.m, 2000N.m, 4000N.m
- Tiêu chuẩn chống thấm nước: IP67, IP68
- Dạng đóng mở của van: On/Off Modulating (vô cấp tuyến), Tuyến Tính Positioner (0-10 mA , 4-20mA)
- Thời gian động cơ quay: 6s, 8s, 10s, 20s, 30s, 50s, 100s
- Góc quay hết trục: 90 độ
- Nhiệt độ hoạt động: - 20 độ c ~ 60 độ c
3. PHÂN LOẠI VAN BI ĐIỀU KHIỂN ĐIỆN
3.1. THEO VẬT LIỆU THÂN VAN BI
3.1.1. Van Bi Đồng Điều Khiển Điện
- VAN BI ĐỒNG điều khiển điện là 1 trong những loại van bi điều khiển điện thông dụng nhất với những size cỡ nhỏ, thông thường dòng van này sẽ được lắp ren và dùng dòng điện 220V để đóng mở van.
3.1.2. Van Bi Gang Điều Khiển Điện
- VAN BI GANG điều khiển điện có tên tiếng anh là Electric Actuator Cast Iron/ Ductile Iron Full Bore Ball Valve Flanged Ends. Đây những sản phẩm có size thường lớn hơn các loại van bi khác và được vận hành bởi dòng điện 220V-380V và kết nối với đường ống bằng MẶT BÍCH liên kết vững chắc.
3.1.3. Van Bi INOX Điều Khiển Điện
- Van bi inox điều khiển điện có tên tiếng anh là Stainless steel Electric Actuator Ball Valves Threaded Ends/Flanged Ends hay Motorized Ball Valve Screwed.
- Những van này thường được ứng dụng trong môi trường có chưa hóa chất chống han gỉ ăn mòn hoặc nước sạch để đảm bảo vệ sinh an toàn...
3.1.4. Van Bi Thép Điều Khiển Điện
- Van bi thép điều khiển điện có tên tiếng anh là Steel Electric Actuator Ball Valves Flanged Ends hay Motorized Ball Valve Screwed.
- Những van này thường được ứng dụng trong cho hệ xăng dầu, hoặc chịu nhiệt, áp lực cao yêu cầu kèm theo tiêu chuẩn chống cháy nổ.

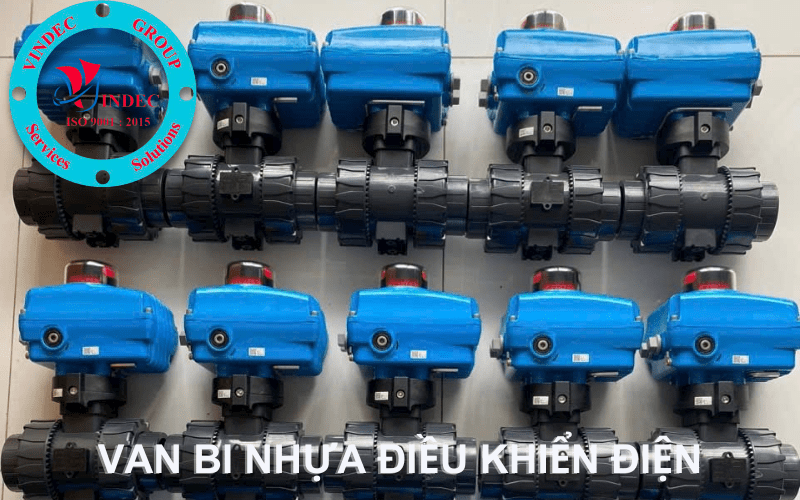

3.1.5. Van Bi Nhựa Điều Khiển Điện
- Van bi nhựa điều khiển điện có tên tiếng anh là Plastic PVC-cPVC-uPVC Electric Actuator Ball Valves Flanged Ends hay Motorized Ball Valve Socket / Screwed.
- Những van này thường được ứng dụng trong môi trường có chưa hóa chất chống han gỉ ăn mòn, hệ thống cấp thoát nước dân dụng và công nghiệp.
3.2. PHÂN LOẠI THEO KẾT NỐI VAN BI
3.2.1. Van Bi Điều Khiển Điện Nối Ren
3.2.2. Van Bi Điều Khiển Điện Mặt Bích
3.2.3. Van Bi 3 Ngả Điều Khiển Điện
- Van bi 3 ngã điều khiển điện sử dụng dòng điện 24V-110V-220V để điều khiển bi van vận hành đóng mở dòng môi chất chảy bên trong hệ thống đường ống với mục đích rẽ nhánh dòng chảy theo dạng T-Port hoặc L-Port.
3.2.4. Van Bi Điều Khiển Điện Rắc Co
3.2.5. Van Bi Điều Khiển Điện Nối Kẹp
4. CÂU HỎI THƯỜNG GẶP KHI MUA VAN BI ĐIỆN
4.1. Giá Van Bi Điện Bao Nhiêu Tiền ?
4.2. Mua Van Bi Điều Khiển Điện Ở Đâu Uy Tín ?
4.3. Van Bi Điều Khiển Điện Có Tốt Hơn Không ?
4.4. Van Bi Điều Khiển Điện Có Mấy Loại ?
5. ỨNG DỤNG VAN BI ĐIỀU KHIỂN ĐIỆN
- Van bi điều khiển điện được ứng dụng rộng rãi cho các hệ thống truyển dẫn khí nén, nước, hóa chất độc hại, hơi nóng, xăng dầu...
- Lựa chọn đúng loại van bi điện phù hợp cho từng lưu chất của hệ thống quyết định đến chất lượng sản xuất, năng suất, độ an toàn và ổn định cho một hệ thống tự động hóa hiện nay.
- Hệ thống bơm nước bể bơi, hồ nước, công viên, tưới tiêu, PCCC, tàu biển
- Hệ thống khí nén, điều hòa không khí chiler, quạt gió
- Nhà máy thức ăn chăn nuôi, thực phẩm, dược phẩm, đồ uống
- Nhà máy xi măng, bộ đá, gạch, chế biến đồ gỗ
- Nhà máy thủy điện, nhiệt điện, luyện thép, than đá, dầu, ngành khai thác kim loại.
6. BÁO GIÁ VAN BI ĐIỀU KHIỂN ĐIỆN
- Bạn đang cần báo giá van bi điều khiển điện cho dự án hoặc cho khách hàng đối tác nhà máy của bạn, hãy liện hệ với phòng kinh doanh công ty VINDEC chúng tôi để nhận được báo giá nhanh nhất và tốt nhất tại Việt nam.
4. ỨNG DỤNG VAN BI ĐIỀU KHIỂN ĐIỆN NỐI REN
- Dòng BAS có nhiều ứng dụng công nghiệp, cụ thể là: cho chất lỏng bẩn hoặc bị ô nhiễm, chất lỏng nhớt, một số chất lỏng ăn mòn (kiểm tra tính tương thích).
- Dùng trong cấp nước sinh hoạt tòa nhà, chung cư, khách sạn.
- Hệ thống cấp xăng dầu..
- Dùng trong các nhà máy khu công nghiệp.

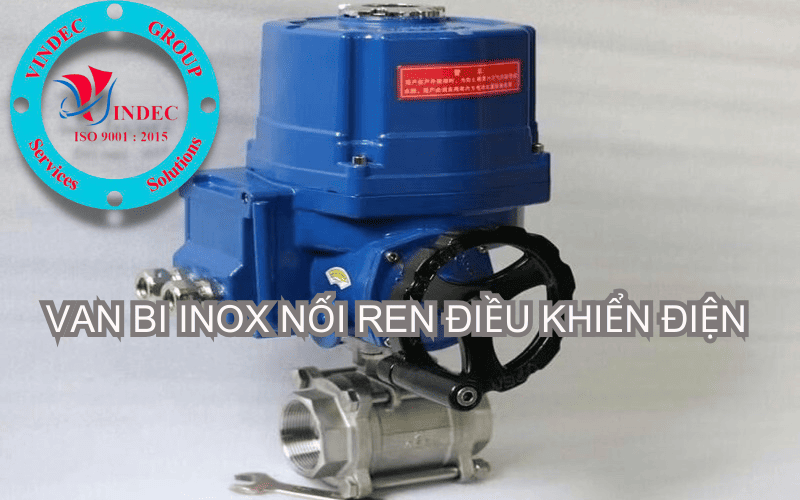

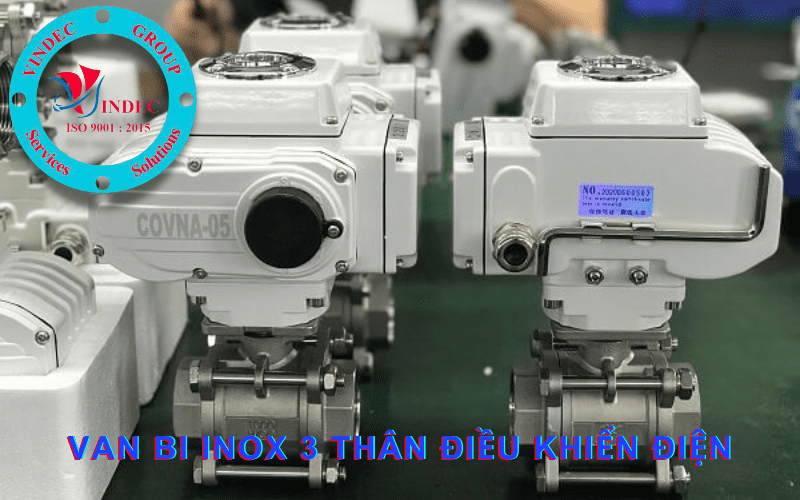

1. VAN BI INOX 3 THÂN ĐIỀU KHIỂN ĐIỆN NỐI REN
2. MÔ TẢ VAN BI INOX 3 THÂN ĐIỀU KHIỂN ĐIỆN NỐI REN
- Van bi inox 3 thân điều khiển điện có tên tiếng anh là: 3-Piece Stainless Steel Electric Actuator Ball Valves Threaded Ends, nó là dòng van được làm từ thép không gỉ (inox).
- Hiện nay, VINDEC chúng tôi có sẵn các dòng van bi inox inox 3 thân điều khiển điện này tại Hà nội với giá cạnh tranh, sản phẩm đầy đủ các size từ 1/2" đến 4".

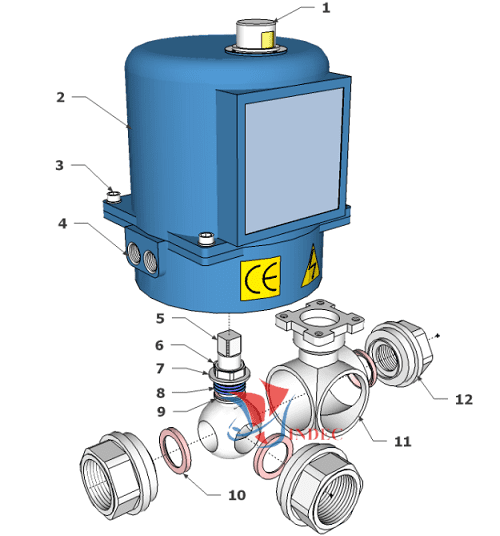

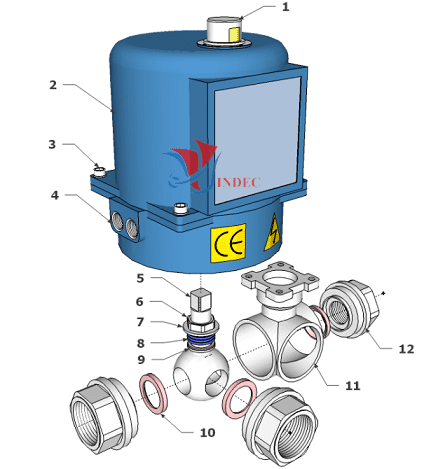

3. MÔ TẢ CẤU TẠO VAN BI INOX 3 THÂN ĐIỆN NỐI REN
- 1 Visual Indicator UV Stabilised Thermoplastic
- 2 IP67 Actuator Housing Powder Coated Aluminium
- 3 Housing Fasteners Stainless Steel
- 4 Conduit Entry Threaded
- 5 Drive 316 Stainless Steel
- 6 Chevron Seals Reinforced Teflon
- 7 Backing O-ring Viton
- 8 Thrust Washer Reinforced Teflon
- 9 ISO Mounting Pad 316 Stainless Steel
- 10 Tie Rods 316 Stainless Steel
- 11 Washer 316 Stainless Steel
- 12 Nut 316 Stainless Steel
- 13 Ball Polished 316 Stainless Steel
- 14 Seats Reinforced Teflon
- 15 Body 316 Stainless Steel
4. THÔNG SỐ KỸ THUẬT VAN BI INOX 3PC ĐIỆN NỐI REN
- Thông Số Kỹ Thuật Van Bi Inox 3 Mảnh Điều Khiển Điện
- Actuator: 24V, 220V AC
- Chỉ số bảo vệ: IP67
- Thân van: Inox 304, 316, 316L...
- Đệm van: PTFE / Reinforced PTFE
- Kết nối: Nối ren BSP/NPT
- Áp suất làm việc: Max 10 kgf/cm2, 16kgf/cm2
- Nhiệt độ làm việc: -20 độ C đến 180°C
- Size: 1/2" đến 4"
- Xuất xứ: Hàn quốc, Nhật bản, Ấn độ, Châu Âu, Trung quốc...
5. ỨNG DỤNG VAN BI INOX 3PC ĐIỀU KHIỂN ĐIỆN NỐI REN
- Ứng dụng: Dùng cho nước, dầu, gas, khí nén, chất lỏng khác, Axit...
- Van bi inox 3 thân được ứng dụng cho hệ cấp thoát nước.
- Van bi inox 3 thân được ứng dụng cho hệ hóa chất.
- Van bi inox 3 thân được ứng dụng hệ thống đường ống truyền dẫn thực phẩm, đồ uống...
- Van bi inox 3 thân được ứng dụng hệ thống đường ống truyền dẫn xăng dầu, khí nén, gas...
- Van bi inox 3 thân được ứng dụng hệ thống đường ống truyền dẫn hơi nóng, khí nóng...

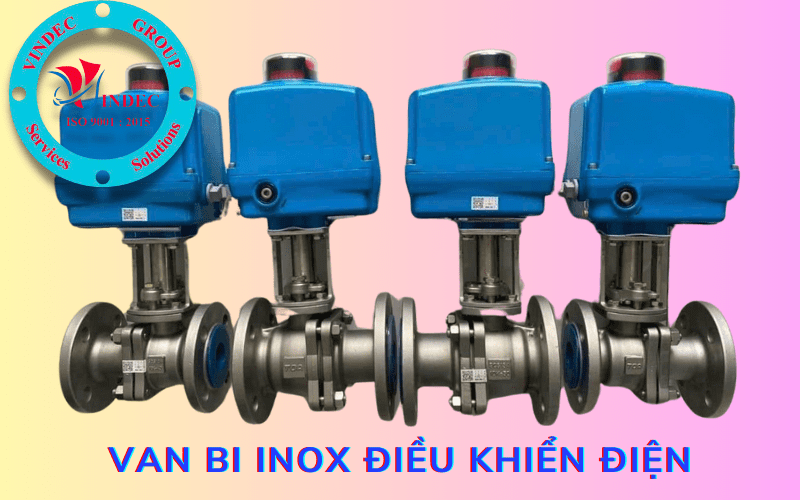

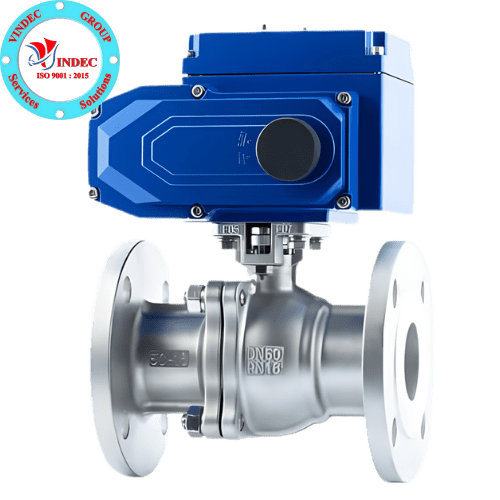

1. VAN BI INOX 2PC ĐIỀU KHIỂN ĐIỆN MẶT BÍCH
2. MÔ TẢ VAN BI INOX 2PC ĐIỆN MẶT BÍCH
- Van bi inox 2 thân điều khiển điện là dòng van bi được lắp mặt bích và có gắn động cơ điện mô tơ để điều khiển hoạt động đóng mở van bi phù hợp theo mục đích sử dụng của chúng ta.
- Van bi inox 2 thân điều khiển điện thường được làm bằng inox 304 hoặc inox 316 với kiểu kết nối mặt bích JIS10, PN16, Ansi 150 là rất thông dụng trnê thị trường hiện nay.
- Hiện nay, công ty VINDEC chúng tôi chuyên nhập khẩu và phân phối các dòng van bi inox 2 thân điều khiển điện chất lượng cao này trên thị trường Việt nam với đầy đủ các kích cỡ và giá cả hợp lý nhất.
3. THÔNG SỐ KỸ THUẬT VAN BI INOX 2PC MẶT BÍCH ĐIỀU KHIỂN ĐIỆN
3.1. Thông Số Thân Van Bi Inox 2 Thân
- Van Bi Inox SUS304 - SUS316 - SUS201
- Chất liệu: Van bi Inox 304, Van bi inox 316, Van bi inox 201
- Kiểu kết nối bích tiêu chuẩn: JIS, BS, ANSI
- Kích thước: DN8, DN10, DN15, DN20, DN25, DN32, DN40, DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN250…
- Kích thước hệ inh: Kích thước: 1/2″, 3/4″, 1″, 1-1/4″, 1-1/2″, 2″, 2-1/2″, 3″, 4″, 5", 6", 8", 10", 12"...
- Áp suất làm việc: 10kgf/cm2, 16kgf/cm2, 25kgf/cm2, 40kgf/cm2, 64kgf/cm2,
- Van bi inox mặt bích tiêu chuẩn Mặt bích JIS 10K, JIS 16K, JIS 20K, PN10, PN16, PN25, PN40, ANSI class150, 300, 600...
- Nhiệt độ hoạt động: -10 đến 250 độ C
- Điều khiển: Van bi inox điều khiển điện 24V, 220V, 380V
- Hãng sản xuất: King gate, Joeun, Arita, Van Kitz
- Xuất xứ: Trung Quốc, Đài Loan, Nhật Bản, Malaysia, Hàn Quốc
3.2. Thông Số Bộ Điều Khiển Van Bi Inox 2PC
- Actuator: 1 pha, 220V AC/380VAC
- Chỉ số bảo vệ: IP67
- Thân: Nhôm, Nhựa.
4. ỨNG DỤNG VAN BI INOX 2PC ĐIỀU KHIỂN ĐIỆN
- Van bi inox (inox 304/316) 2 thân điều khiển điện ứng dụng cho hệ thống đường ống hóa chất, dẫn khí nén, nước, hơi nóng, xăng dầu...
- Van bi inox (inox 304/316) 2 thân điều khiển điện ứng dụng cho hệ thống bơm cấp nước bể bơi, PCCC.
- Van bi inox (inox 304/316) 2 thân điều khiển điện ứng dụng cho hệ thống hệ thống khí nén, khí công nghiệp.
- Van bi inox (inox 304/316) 2 thân điều khiển điện ứng dụng cho hệ thống đường ống trong các nhà thức ăn chăn nuôi, thực phẩm, dược phẩm, đồ uống
- Van bi inox (inox 304/316) 2 thân điều khiển điện ứng dụng cho hệ thống đường ống nhà máy xi măng, sản xuất thép, bộ đá, nhà máy giấy, chế biến đồ gỗ
- Van bi inox (inox 304/316) 2 thân điều khiển điện ứng dụng cho hệ thống đường ống nhà máy thủy điện, nhiệt điện, than đá, dầu, ngành khai khoáng.

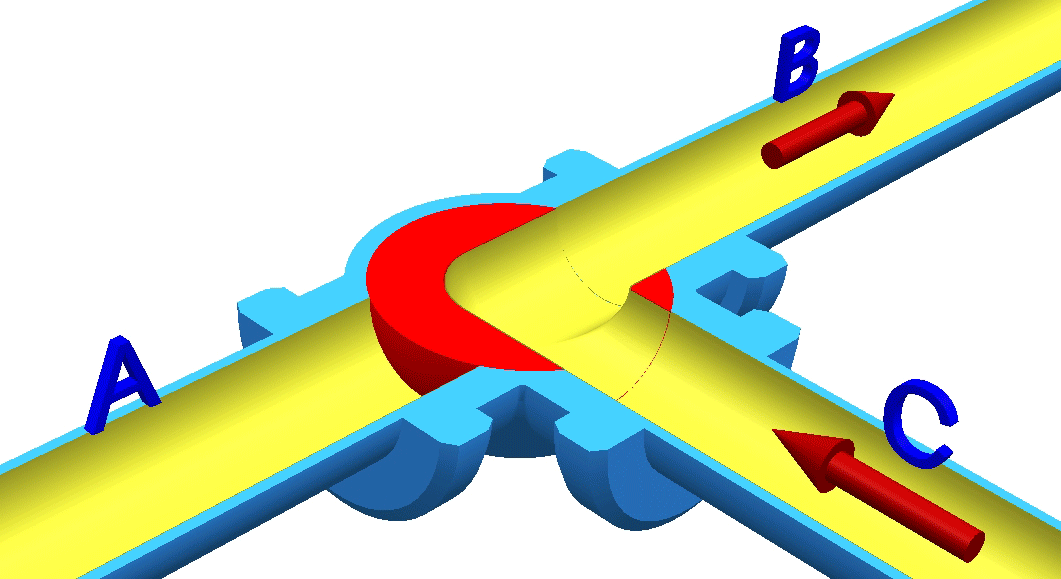

HOẠT ĐỘNG VAN 3 NGẢ L-PORT
L-PORT

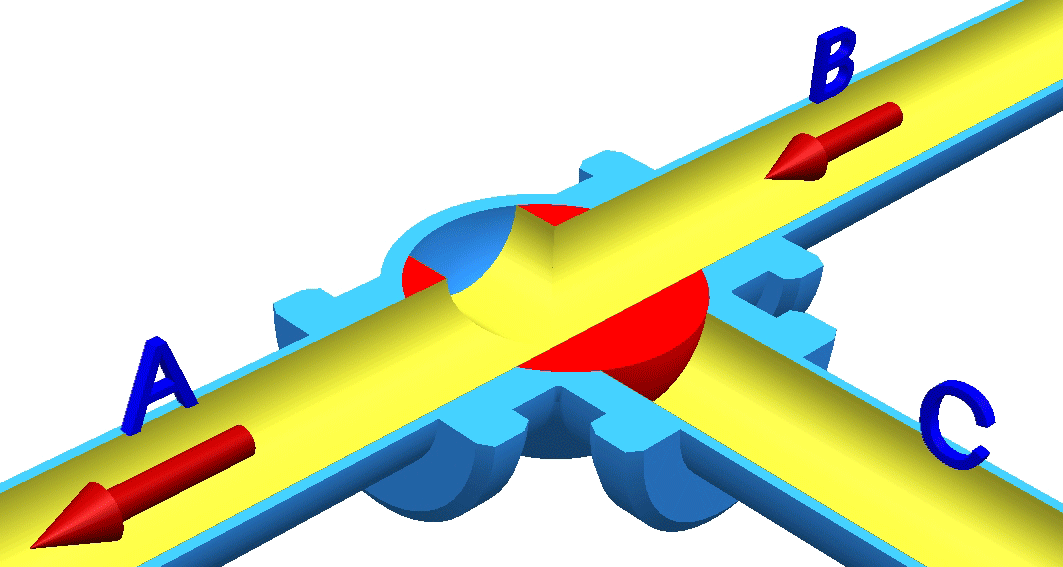

HOẠT ĐỘNG VAN 3 NGẢ T-PORT
T-PORT
