Mô tả

Van Bướm Nhựa Chiutong – Giải Pháp Van Nhựa Cho Nước & Hóa Chất

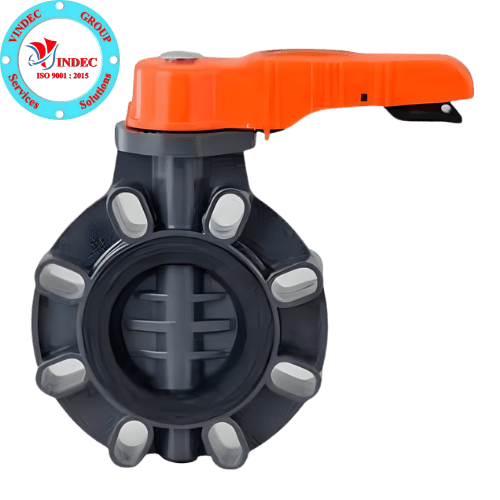

Van bướm nhựa Chiutong (Chiutong Butterfly Valve) là dòng van bướm nhựa Đài Loan chất lượng cao, chuyên dùng cho hệ thống cấp thoát nước, xử lý nước thải, hóa chất, thực phẩm, HVAC, PCCC. Nhờ vật liệu PVC/uPVC/CPVC kháng ăn mòn và thiết kế đĩa quay 1/4 vòng, van cho phép đóng/mở nhanh hoặc điều tiết lưu lượng với tổn thất áp thấp, vận hành nhẹ và độ bền cao.

1. Van bướm nhựa Chiutong là gì?

Van bướm nhựa Chiutong là van quay (rotary valve) có:

Thân bằng PVC/uPVC/CPVC, PVDF, PP kháng ăn mòn.
Đĩa (disc) dạng tròn xoay 90° để đóng/mở hoặc điều tiết dòng chảy.
Gioăng (seat) bằng nhựa/EPDM giúp kín nước, kín khí.
Tay gạt, tay quay hộp số hoặc bộ truyền động điện – khí nén.

Dòng van bướm nhựa Đài Loan Chiutong được ưa chuộng vì:

Chịu tốt môi trường hóa chất, nước thải, nước muối, nước biển.
Giá cạnh tranh hơn nhiều thương hiệu van nhựa nhập khẩu khác.
Phù hợp tiêu chuẩn mặt bích phổ biến: JIS, DIN, ANSI.

2. Cấu tạo & nguyên lý hoạt động van bướm nhựa Chiutong

2.1 Cấu tạo cơ bản

Một bộ van bướm nhựa Chiutong CT-50 gồm:

Thân van (Body): nhựa PVC/uPVC/CPVC, thiết kế dạng wafer kẹp giữa hai mặt bích.
Đĩa van (Disc): nhựa/FRP, xoay quanh trục để chặn hoặc cho dòng chảy đi qua.
Gioăng làm kín (Seat): EPDM/NR/nhựa mềm, đảm bảo độ kín khít cao.
Trục van (Stem): thép không gỉ/Inox, truyền lực từ tay gạt/bộ điều khiển đến đĩa.
Bộ điều khiển: tay gạt, tay quay hộp số, actuator điện hoặc khí nén.

2.2 Nguyên lý hoạt động

Van quay 1/4 vòng (90°) từ FULL CLOSE → FULL OPEN.
Khi mở một phần (15–75°), van bướm nhựa có thể điều tiết lưu lượng khá tốt.
Cửa van cho phép hạt rắn nhỏ lơ lửng đi qua, nhưng không khuyến nghị dùng cho bùn đặc, nước có nhiều cát/đá.

3. Thông số kỹ thuật van bướm nhựa Chiutong

Thông số điển hình của van bướm nhựa PVC/uPVC Chiutong CT-50:

Kích thước danh nghĩa:
DN40–DN400 (1½" – 16"), phổ biến: DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN250, DN300.
Vật liệu thân/đĩa: PVC, uPVC, CPVC (tùy model).
Kiểu kết nối: wafer kẹp giữa mặt bích JIS 10K, BS PN10/PN16, ANSI 150.
Áp suất thử: 225 PSI.
Áp suất làm việc: 150 PSI (≈10 bar).
Nhiệt độ làm việc: thường đến khoảng 0–60°C (tùy loại nhựa).
Kiểu vận hành: tay gạt, tay quay hộp số, điều khiển điện, điều khiển khí nén.

4. Đặc điểm nổi bật của van bướm nhựa Chiutong

Kháng ăn mòn hóa chất tốt
Chịu được nhiều loại axit, kiềm, muối, nước thải, rất phù hợp cho ngành hóa chất, xử lý nước.
Tổn thất áp suất thấp – đường đặc tính dòng đẹp
Khi mở hoàn toàn, đĩa van nằm song song dòng chảy, ít cản trở nên tiết kiệm năng lượng bơm.
Trọng lượng nhẹ – lắp đặt dễ dàng
Nhẹ hơn nhiều so với van bướm gang/inox, giảm tải đường ống, thi công nhanh, không cần giá đỡ lớn.
Đa dạng vật liệu & kiểu điều khiển
Có phiên bản PVC/uPVC/CPVC, PVDF, PP, điều khiển tay gạt, hộp số, điện, khí nén, đáp ứng đa dạng ứng dụng.
Vận hành ổn định, ít bảo trì
Cấu tạo đơn giản, ít chi tiết chuyển động, độ bền cao, giảm chi phí dừng máy và sửa chữa.

5. Các dòng van bướm nhựa Chiutong phổ biến

5.1 Phân loại theo cách vận hành

Van bướm nhựa tay gạt Chiutong
Dùng cho size nhỏ–trung (DN50–DN150), thao tác nhanh, thích hợp on/off.
Van bướm nhựa tay quay hộp số
Dùng cho size lớn (DN150 trở lên), nhẹ lực, điều chỉnh chính xác góc mở.
Van bướm nhựa điều khiển điện
Tự động hóa trên tuyến ống, tích hợp hệ thống BMS, PLC, SCADA.
Van bướm nhựa điều khiển khí nén
Thích hợp môi trường có sẵn khí nén, đóng/mở nhanh, tần suất cao.

5.2 Phân loại theo vật liệu & ứng dụng

Van bướm PVC/uPVC – dùng cho nước sạch, nước thải, hệ thống dân dụng, bể bơi, thủy sinh.
Van bướm CPVC – chịu nhiệt tốt hơn PVC, phù hợp hóa chất nóng, đường ống công nghiệp.
VPVDF/PP (nếu có) – dùng cho hóa chất ăn mòn mạnh, dung dịch đặc biệt.

6. Cách chọn kích cỡ van bướm nhựa Chiutong theo đường ống

Tham khảo tương ứng DN – đường kính ngoài ống (Φ):

DN40 – 1½" → Ống Φ49 mm
DN50 – 2" → Ống Φ60 mm
DN65 – 2½" → Ống Φ76 mm
DN80 – 3" → Ống Φ90 mm
DN100 – 4" → Ống Φ114 mm
DN125 – 5" → Ống Φ140 mm
DN150 – 6" → Ống Φ168 mm
DN200 – 8" → Ống Φ220 mm
DN250 – 10" → Ống Φ273 mm
DN300 – 12" → Ống Φ323 mm
DN350 – 14" → Ống Φ355 mm
DN400 – 16" → Ống Φ406 mm

7. Ứng dụng van bướm nhựa Chiutong trong thực tế

Van bướm nhựa Chiutong Đài Loan được sử dụng rộng rãi trong:

Ngành cấp thoát nước
Trạm bơm, tuyến ống truyền tải, mạng lưới nước sạch, hệ thống thoát nước & xử lý nước thải.
Hệ thống PCCC & HVAC
Đường ống nước chữa cháy cho tòa nhà, khách sạn, khu công nghiệp, hệ ống nước lạnh, chiller, điều hòa không khí.
Nhà máy hóa chất & xử lý môi trường
Đường ống hóa chất, nước thải công nghiệp, bể trung hòa – bể phản ứng.
Ngành thực phẩm, đồ uống, bia rượu, nước giải khát
Hệ thống nước rửa, nước xử lý, một số tuyến trung gian không tiếp xúc trực tiếp sản phẩm (tùy yêu cầu vệ sinh).
Nuôi trồng thủy sản & bể bơi
Điều tiết nước cấp – xả, van cho bể cá, ao nuôi tôm, hồ bơi, khu vui chơi nước.
Khai khoáng, dệt nhuộm, may mặc
Đường ống cấp/thoát nước quá trình, lưu chất có hóa chất, phẩm màu, muối.

8. Mua van bướm nhựa Chiutong chính hãng tại VINDEC

Khi cần van bướm nhựa Chiutong Đài Loan cho dự án, bạn nên chọn đơn vị nhập khẩu & phân phối uy tín để đảm bảo chất lượng, tài liệu và dịch vụ kỹ thuật.

Tại Việt Nam, VINDEC nổi bật với:

Gần 20 năm kinh nghiệm về van công nghiệp & van nhựa Chiutong.
Nhập khẩu trực tiếp từ Đài Loan, tồn kho lớn tại Hà Nội.
Đội ngũ kỹ sư được đào tạo bài bản, tư vấn chọn van theo lưu chất, áp suất, tiêu chuẩn bích.
Kho – nhà xưởng hơn 2.000 m² tại KCN Từ Liêm, đáp ứng tốt dự án vừa và lớn.
Bảo hành 12 tháng theo tiêu chuẩn nhà sản xuất, CO, CQ, chứng chỉ ISO 9001:2015, QUATEST 1.
Miễn phí vận chuyển 20 km nội thành Hà Nội, chiết khấu tốt cho đại lý & đơn hàng số lượng lớn.

9. FAQ - Câu hỏi thường gặp

Câu hỏi thường gặp về van bướm nhựa Chiutong

Q1: Van bướm nhựa Chiutong dùng được cho hóa chất không?
A: Có. Tùy loại PVC/uPVC/CPVC, van bướm nhựa Chiutong phù hợp nhiều loại axit, kiềm, muối, nước thải, rất thích hợp cho hóa chất & xử lý nước.

Q2: Van bướm nhựa Chiutong có điều tiết lưu lượng được không?
A: Có. Van là rotary valve, khi mở 15–75° có thể dùng để điều chỉnh lưu lượng, nhưng cần tính toán thêm về momen và độ bền seat.

Q3: Khi nào nên chọn van bướm nhựa thay vì van bướm gang/inox?
A: Khi làm việc với môi trường ăn mòn, nước thải, nước biển, hóa chất loãng, nhiệt độ không quá cao, muốn tiết kiệm trọng lượng & chi phí, van nhựa là lựa chọn tối ưu.

Q4: Van bướm nhựa Chiutong lắp được với mặt bích tiêu chuẩn nào?
A: Van thường thiết kế dạng wafer, lắp kẹp giữa các mặt bích chuẩn JIS 10K, BS PN10/PN16, ANSI 150, cần chọn đúng tiêu chuẩn khi đặt hàng.
