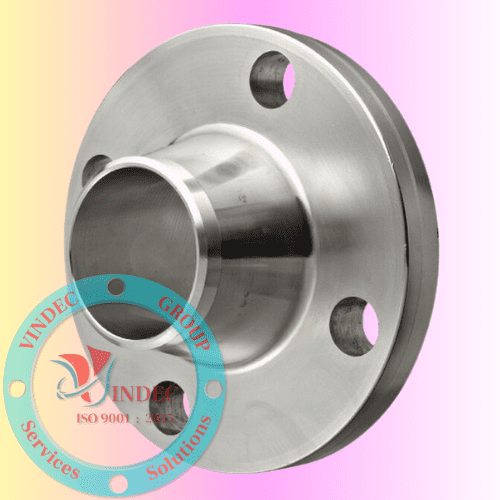

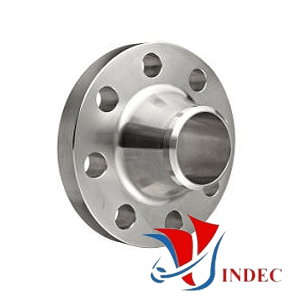

Mặt Bích Cổ Cao DIN Là Gì?
Mặt bích cổ cao DIN (Welding Neck Flange RF) là loại mặt bích được sản xuất theo tiêu chuẩn DIN của Đức, có thiết kế cổ côn dài và bề mặt lồi (Raised Face - RF). Sản phẩm được kết nối với đường ống bằng phương pháp hàn đối đầu, giúp phân bổ ứng suất đồng đều, tăng độ bền và khả năng chịu áp lực cao.
Mặt bích cổ cao DIN được sử dụng phổ biến trong các hệ thống hơi nóng, dầu khí, hóa chất, năng lượng và các đường ống công nghiệp áp suất cao.
Thông Số Kỹ Thuật
| Thông số |
Giá trị |
| Tiêu chuẩn |
DIN 2630, 2631, 2632, 2633, 2634, 2635, 2636, 2637, 2638 |
| Loại mặt bích |
Welding Neck Flange RF |
| Kích thước |
DN15 – DN1000 (1/2" – 40") |
| Cấp áp lực |
PN2.5, PN6, PN10, PN16, PN25, PN40, PN64, PN100, PN160, PN250, PN320, PN400 |
| Áp suất làm việc |
2.5 – 400 bar |
| Vật liệu thép |
A105, SS400, Q235 |
| Vật liệu inox |
SUS201, SUS304, SUS316 |
| Vật liệu hợp kim |
ASTM A182 và các hợp kim chịu nhiệt |
| Phương pháp sản xuất |
Rèn khuôn, gia công cơ khí |
| Xuất xứ |
Việt Nam, Hàn Quốc, Nhật Bản, Đài Loan, Malaysia, Trung Quốc |
Đặc Tính Nổi Bật
- Thiết kế cổ côn giúp giảm tập trung ứng suất.
- Bề mặt RF tăng hiệu quả làm kín.
- Chịu áp lực và nhiệt độ làm việc cao.
- Độ bền cơ học lớn, chống rung động tốt.
- Độ kín cao, hạn chế rò rỉ lưu chất.
- Đa dạng vật liệu và cấp áp lực.
- Gia công chính xác theo tiêu chuẩn DIN.
- Tuổi thọ sử dụng lâu dài.
Phân Loại Mặt Bích Cổ Cao DIN
Mặt Bích DIN PN6 – PN16
- Dùng cho hệ thống áp suất thấp và trung bình.
- Ứng dụng trong cấp nước, xử lý nước và HVAC.
Mặt Bích DIN PN25 – PN64
- Chịu áp lực cao hơn.
- Phù hợp cho hơi nóng, khí nén và hóa chất.
Mặt Bích DIN PN100 – PN400
- Dùng cho hệ thống áp suất rất cao.
- Ứng dụng trong dầu khí, năng lượng và công nghiệp nặng.
Ưu Điểm
- Kết nối chắc chắn và an toàn.
- Chịu tải trọng cơ học lớn.
- Giảm nguy cơ nứt gãy tại mối nối.
- Hoạt động ổn định trong môi trường khắc nghiệt.
- Dễ bảo trì và thay thế.
Ứng Dụng Của Mặt Bích Cổ Cao DIN
- Hệ thống dầu khí và hóa dầu.
- Đường ống khí nén, khí gas.
- Hệ thống lò hơi và hơi nóng.
- Nhà máy điện và năng lượng.
- Hệ thống cấp nước, xử lý nước thải.
- Ngành thực phẩm và đồ uống.
- Công nghiệp đóng tàu và hàng hải.
- Hệ thống PCCC và công nghiệp hóa chất.
Kết Luận
Mặt bích cổ cao DIN (Welding Neck Flange RF) là giải pháp kết nối đường ống lý tưởng cho các hệ thống áp suất cao. Với thiết kế cổ côn đặc trưng, khả năng chịu áp lực đến PN400 và độ kín vượt trội, sản phẩm đáp ứng hiệu quả các yêu cầu kỹ thuật trong ngành dầu khí, hóa chất, năng lượng và công nghiệp nặng.
