Gioăng Cao Su O-Ring

GIOĂNG CAO SU O-RING

• Gioăng cao su Oring là gì ? Cao su O-ring là 1 vật liệu làm kín rất hiệu quả không thể thiếu trong các thiết bị của các ứng dụng cần làm kín tĩnh và làm kín động.

• Gioăng cao su Oring có chi phí sản xuất thấp và dễ dàng sử dụng đã làm cho gioăng cao su được sử dụng rộng rãi trong các ứng dụng làm kín.

LỰA CHỌN GIOĂNG CAO SU O-RING

Lựa Chọn Vật Liệu O-Ring

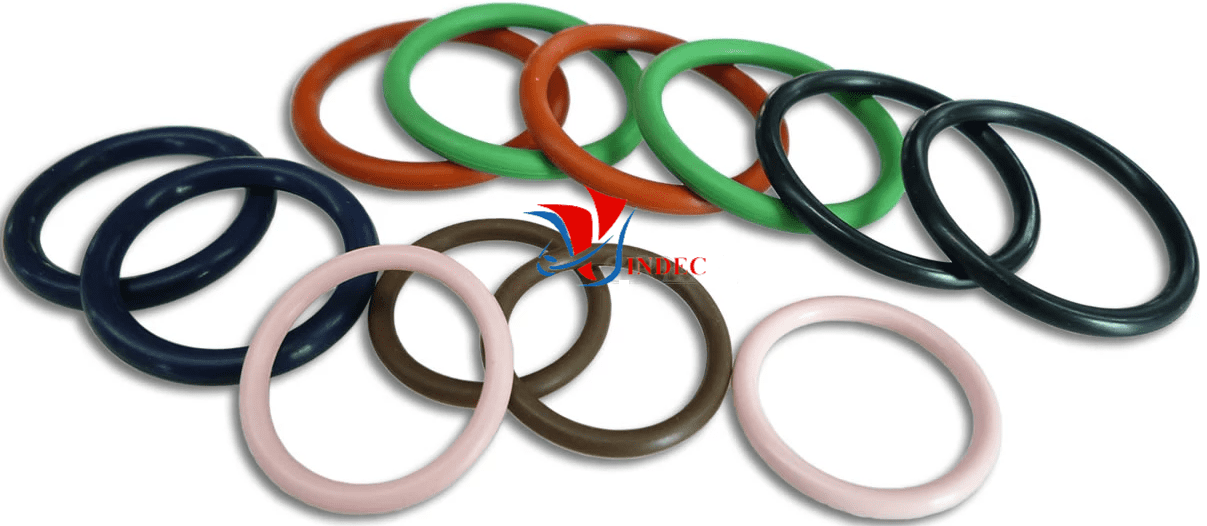

• Loại vật liệu (Cao su NBR, EPDM, Cao Su Viton, Teflon, Nhựa, Kim loại...)

• Các đặc điểm vật liệu (ví dụ như độ cứng, độ bền kéo, độ giãn dài tại điểm gãy, độ nén, lão hóa nhiệt hoặc phạm vi nhiệt độ)

• Các thông số ứng dụng:

  • - Lưu chất cần làm kín

  • - Nhiệt độ làm việc

  • - Áp suất làm việc

  • - Loại sử dụng (tĩnh hoặc động)

  • - Tính chất vật lý và cơ học (ví dụ như độ cứng)

  • - Tiêu chuẩn áp dụng

• Được làm từ vật liệu cao su tiêu chuẩn và đặc biệt, gioăng cao su có thể được dùng làm kín cho tất cả các loại chất lỏng và chất khí.

• Gioăng cao su O-ring được làm bằng cách lưu hóa keo trong khuôn để có hình dạng theo yêu cầu mong muốn.

 Lựa Chọn Kích Thước O-Ring Lắp Đặt

• Theo bản vẽ bố trí lắp đặt, rãnh đặt O-ring, kích thước O-ring

• Phương pháp lắp đặt

• Thiết kế rãnh đặt O-ring, chiều rộng rãnh

• Chiều cao rãnh

• Rãnh tròn hay được vát mép

• Bề mặt hoàn thiện rãnh

• Lực nén ban đầu

• Độ giãn dài

• Dung sai

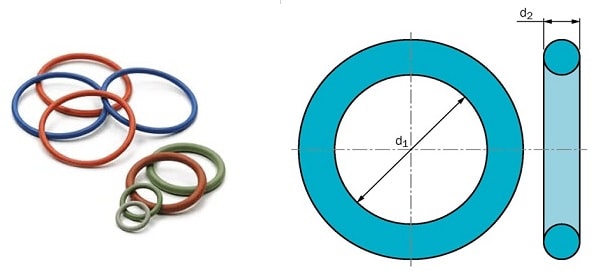

• Kích thước của gioăng cao su được xác định bởi đường kính trong d1 và mặt cắt d2.

• VINDEC nơi cung cấp các loại Gioăng Cao Su O-ring có mặt cắt từ 0.35mm (0.014inch) đến 40mm (1.575inch) và đường kính trong có thể lên đến 5 mét (196.850inch).

Lựa Chọn Tiêu Chuẩn, Chất Lượng O-Ring

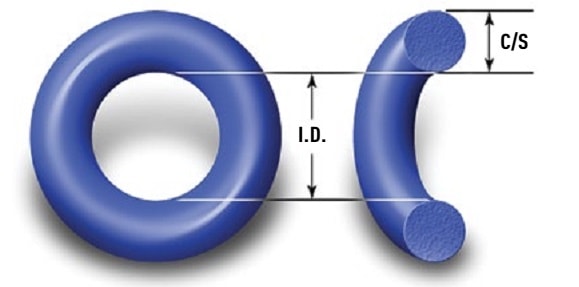

• Kích thước danh nghĩa O-ring (đường kính trong và mặt cắt)

• Dung sai kích thước (đường kính trong, mặt cắt theo tiêu chuẩn ISO 3601-1)

• Bề mặt hoàn thiện O-ring (theo tiêu chuẩn ISO 3601-3)

• Các tiêu chuẩn:

  • - Tiêu chuẩn quốc gia (ví dụ như Anh BS 1806 (thay thế bằng BS ISO 3601)

  • - Tiêu chuẩn Thụy Điển SMS 1586

  • - Tiêu chuẩn Nhật Bản JIS B 2401

  • - Tiêu chuẩn Pháp NFT47-501

  • - Tiêu chuẩn Đức DIN 3771 (thay thế bằng DIN ISO 3601)

  • - Tiêu chuẩn Mỹ AS 568 (Tiêu chuẩn áp dụng (AS 568, ISO 6149)

  • - Tiêu chuẩn quốc tế (ISO 3601)

  • - Tiêu chuẩn theo yêu cầu bởi khách hàng

ƯU ĐIÊM GIOĂNG TRÒN O-RING

So sánh với các loại vật liệu làm kín khác, gioăng cao su có các ưu điểm sau:

• Đơn giản, hiệu quả, giúp cho việc thiết kế được dễ dàng

• Giúp cho máy móc được thiết kế nhỏ gọn

• Việc lắp đặt dễ dàng, ít gây rủi ro

• Ứng dụng rộng rãi trong làm kín tĩnh, chuyển động, một hướng, 2 hướng

• Hợp chất cao su đa dạng phù hợp cho mọi loại chất lỏng (Hình 2)

• Đầy đủ các kích cỡ có sẵn, giúp việc bảo trì sửa chữa được nhanh chóng.

ỨNG DỤNG GIOĂNG TRÒN O-RING

• Gioăng cao su O-ring được sử dụng như một thành phần làm kín hoặc hỗ trợ cho các thành phần khác trong hệ thống thủy lực, khí nén, nước, chắn bụi…

• Không có lĩnh vực công nghiệp nào không sử dụng gioăng làm kín O-ring từ những việc sửa chữa bảo trì máy móc cho đến các ứng dụng an toàn cao trong lĩnh vực hàng không vũ trụ, ô tô, và các ứng dụng trong công nghiệp và dân dụng.
