1. VAN AN TOÀN NƯỚC LÀ GÌ ?

• - Van an toàn nước là một thiết bị thủy lực (tiếng anh: Water safety and pressure relief valve) chuyên dùng cho ngành nước, nó có nhiệm vụ là xả bớt lượng nước hay còn gọi là xả bớt áp lực ra khỏi hệ thống đường ống dẫn ra bên ngoài môi trường hoặc bể chứ khi có hiện tượng tăng áp lực quá cao trong hệ thống ống.

• - Van an toàn nước có chức năng kiểm soát và làm ổn định áp lực như đã cài đặt ban đầu của hệ thống ống dẫn nước, mục đích là bảo hệ thống ống dẫn cũng như các thiết bị trên đường ống dẫn nước.

2. THÔNG SỐ KỸ THUẬT VAN AN TOÀN NƯỚC

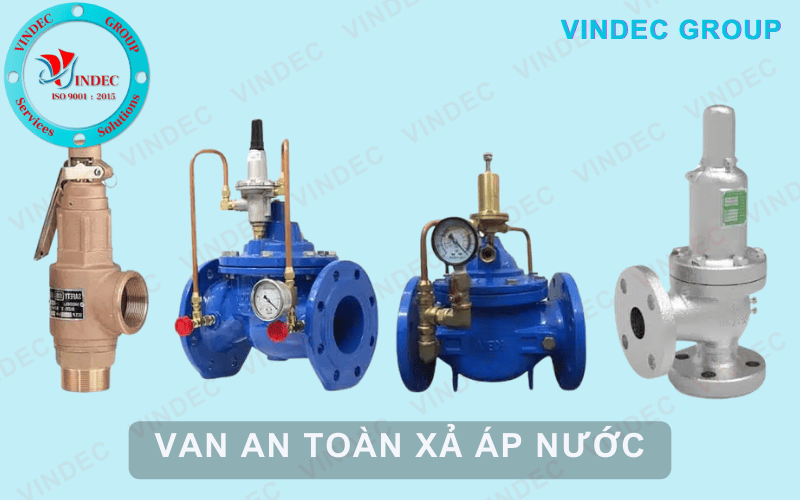

• - Chất liệu van: Đồng, Inox, gang, thép

• - Kiểu hoạt động: Trực tiếp, gián tiếp

• - Kết nối ren: PT hoặc BS

• - Tiêu chuẩn kết nối mặt bích: JIS10K/16K/20K, DIN PN10/16/25, ANSI 150/300

• - Ty, đĩa: Inox 304 hoặc inox 316

• - Áp lực làm việc: 10, 16, 20 , 25 Kgf/cm².

• - Nhiệt độ làm việc: -10 đến 120°C

• - Kích thước van: DN15 -DN300 (Van an toàn thủy lực)

• - Kiểu van: Thủy lực, Nắp chụp, tay giật.

• - Kích cỡ: DN50 (2″) đến DN300(12″).

• - Môi trường làm việc: nước sạch, nước sinh hoạt, nước nóng, nước thải,…

• - Xuất xứ: Trung Quốc, Đài Loan, Hàn Quốc, Malasysia, Nhật Bản, EU

• - Tình trạng hàng: có sẵn và giao hàng toàn quốc (Bảo hành: 12 tháng)

• - Chứng chỉ chất lượng bản gốc: Chứng chỉ xuất xưởng, Kết quả test (Part Inspection), Bảo hành và danh sách sản phẩm (Pakinglist).

3. CẤU TẠO VAN AN TOÀN NƯỚC

• - Thân van an toàn toàn nước: Thân van an toàn nước được thiết theo dạng van an toàn chảy qua trực tiếp đường ống thẳng và van an toàn xả trực tiếp ra ngoài ống hồi lưu. Thân van được đúc theo khối kết nối với nhau bằng inox, gang, thép, đồng, dạng nối ống ren trong, ren ngoài, mặt bích.

• - Đĩa và trục van an toàn nước: Đĩa và trục van an toàn nước được làm từ các vật liệu thép không gỉ, đồng, thép wcb, Đĩa và trục van được kết nối với nhau là nơi tiếp xúc trực tiếp với lưu chất.

• - Lò xo van an toàn nước: Lò xo van an toàn nước được chế tạo từ thép không gỉ, lò xo đực gắn lồng vào trục van và giữ lại bởi đĩa van, tăng giảm nhờ trục vít.

• - Nút điều chỉnh: Nó là một đai óc có nhiệm vụ tăng giảm lực căng của lò xo.

• - Gioăng đệm van an toàn nước: Gioăng làm kín của van an toàn được làm từ cao su EPDM, NBR hoặc nhựa teflon PTFE.

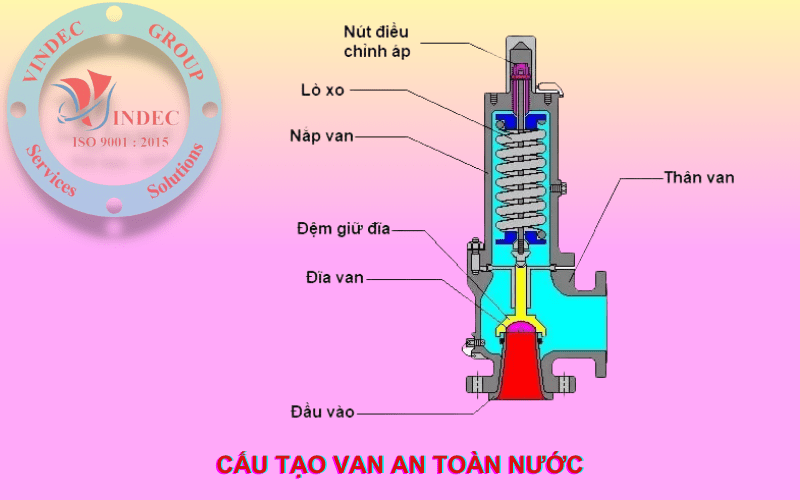

CẤU TẠI VAN AN TOÀN NƯỚC

4. NGUYÊN LÝ HOẠT ĐỘNG VAN AN TOÀN NƯỚC

• - Nguyên lý hoạt động của van an toàn nước dựa vào lực tác động ngược chiều nhau giữa lực của lò xo và lực của nước. Hai lực này tồn tại song song ngược chiều nhau tác động trực tiếp lên đĩa van.

• - Hiện nay có hai loại van an toàn là van an toàn trực tiếp và van an toàn gián tiếp. Chúng ta cùng tìm hiểu về nguyên lý hoạt động của mỗi loại van trên

4.1. Nguyên Lý Làm Việc Van An Toàn Trực Tiếp

Van an toàn nước trực tiếp hoạt động dựa trên tác động của lực lò xo tác động lên đĩa van, cùng với đó là lực của lưu chất ngược chiều với lò xo tác động lên đĩa van

Cụ thể có các trạng thái của van như sau:

• - Khi lực tác động của nước nhỏ hơn lực tác động của lò xo trên đĩa van: Lúc này, lực của lò xo lớn hơn lực của nước đĩa van bị lò xo nén lại, có nghĩa là lực nước nhỏ hơn áp suất xả của van, lúc này van đóng hoàng toàn

• - Khi lực tác động của nước lớn hơn lực nén của lò xo: Lúc này lực nước đẩy đĩa van đi lên, người ta gọi là lực của nước lớn hơn áp suất xả của van, lúc này van tự động mở ra và xả lưu chất ra bên ngoài

• - Việc xả nước ra bên ngoài đến khi nào áp lực của nước nhỏ hơn áp lực cài đặt van an toàn (Áp lực lưu chất nhỏ hơn áp suất xả của van) Lúc này lực của lò xo nén đĩa van lại, van đóng hoàn toàn.

• - Quy trình được thực hiện hoàn toàn tự động, việc đóng mở van dựa vào áp suất do chúng ta cài đặt sẵn

4.2. Nguyên Lý Làm Việc Van An Toàn Gián Tiếp

Van an toàn nước gián tiếp (Van an toàn thủy lực) do cấu tạo của nó là khác so với van an toàn trực tiếp nên về cách hoạt động của nó cũng khác một chút. Nhưng về cơ bản nó cũng dựa vào lực tác động của lò xo và lực tác động của lưu chất lên đĩa van

Cụ thể quy trình đóng mở van an toàn gián tiếp như sau:

• - Khi áp suất đầu vào nhỏ hơn áp suất xả đã cài đặt sẵn ở van: Lúc này lưu chất đi vào khoang chính có áp suất bằng đúng giá trị của van phụ trên van an toàn. Nhưng áp lực này chưa thắng được áp lực trên van phụ nên cả van chính và van phụ đều đóng

• - Khi áp suất nước đi qua tăng: Lúc này áp suất nước trong khoang của van chính cũng tăng, nhờ hệ thống ống Pilot trên van an toàn gián tiếp nối khoang chính với van phụ dẫn dòng lưu chất đi qua van phụ. Áp lực đầu vào và áp lực khoang chính cùng đi qua van phụ thắng được áp lực đã cài đặt sẵn ở van phụ. Lúc này van phụ mở ra xả lưu chất ở phía đầu ra của van chính.

• - Khi áp suất nước tiếp tục tăng: Lúc này lực tác động của lưu chất lên đĩa van ở khoang chính là rất lớn. Ta thấy đĩa van chịu lực nén của lò xo và áp lực nước trên khoang chính nhưng áp lực nước này lại di chuyển lên van phụ thoát ra ngoài, dó đó lực tác động lên đĩa van giảm đi, lực lưu chất thắng được lực này sẽ đẩy đĩa van ở van chính, lưu chất chảy ra ngoài qua cửa xả

• - Lúc này cả van chính và van phụ đều mở ra cho lưu chất chảy ra ngoài. Đến khi áp suất được hạ xuống thì van chính đóng lại, van phụ vẫn xả tiếp

• - Khi nào áp suất của nước nhỏ hơn áp suất của van phụ thì van phụ đóng lại. Lúc này van chính và van phụ đều đóng, van đóng hoàn toàn

5. PHÂN LOẠI VAN AN TOÀN NƯỚC

5.1. Theo Kết Nối Van An Toàn Nước

5.1.1. Van An Toàn Nước Nối Ren

• - Là dạng van an toàn dùng kết nối ren để kết nối vào đường ống. Van an toàn nước lắp ren thường sử dụng các loại size nhỏ DN15- DN50 cho các hệ thống đường ống nhỏ

• - Kết nối ren thường là những dòng van an toàn trực tiếp có thiết kế khá gọn nhẹ, dễ dàng thao tác lắp đặt trên hệ thống. Van có độ nhạy cao, sử dụng nguyên lý hoạt động của van an toàn trực tiếp

5.1.2. Van An Toàn Nước Mặt Bích

• - Là dòng van an toàn có kết nối đầu vào và đầu ra là nối mặt bích với đường ống. Loại này thường có size lớn từ DN50 -DN300. Van an toàn nước mặt bích là kiểu kết nối mang đến sự chắc chắn, đảm bảo các tiêu chuẩn kỹ thuật

• - Các van thường sử dụng kết nối này là van an toàn trực tiếp và van an toàn thủy lực – Van an toàn nước gián tiếp. Khi đường ống có áp lực nước cao và sử dụng đường ống lớn thì chúng ta bắt buộc phải sử dụng kết nối mặt bích

5.2. Phân Loại Theo Nguyên Lý Hoạt Động

5.2.1. Van An Toàn Trực Tiếp

• - Là dòng van an toàn dùng cho nước có nguyên lý hoạt động trực tiếp như chúng tôi đã nêu ở phần nguyên lý hoạt động.

• - Van an toàn dùng cho nước trực tiếp có thể có kết nối ren hoặc kết nối bích nhưng về cơ bản van ở dạng size nhỏ từ DN15 - DN100 dễ dàng thao tác và lắp đặt.

5.2.2. Van An Toàn Gián Tiếp

• - Đây là thiết bị chuyên sử dụng cho các đường ống lớn có áp lực cao mà các loại van an toàn trực tiếp không đáp ứng được. Với nguyên lý và cơ cấu vận hành phức tạp, van đảm bảo an toàn cho toàn hệ thống của bạn mà không lo sợ về vấn đề kỹ thuật

• - Dòng van này chuyên sử dụng cho hệ thống nước của tòa nhà, chung cư hoặc các nhà máy xử lý nước

• - Nó có giá thành cao hơn van an toàn trực tiếp và chỉ sử dụng cho hệ thống lớn ở các nhà máy, chung cư lớn hoặc khu công nghiệp

5.3. Theo Vật Liệu Van An Toàn Nước

5.3.1. Van An Toàn Nước Bằng Đồng

• - Van an toàn đồng là dòng van được sử dụng rộng rãi trong ngành nước

• - Là dòng van an toàn dùng cho nước có chất liệu bằng đồng thau hoặc đồng đỏ. Van an toàn đồng dùng cho nước là loại van chúng ta thường thấy hiện nay trên thị trường và là chất liệu được sử dụng rất nhiều hiện nay

• - Van an toàn đồng có độ tin tưởng cao, chịu được áp lực và nhiệt độ tốt, chuyên sử dụng cho môi trường nước.

• - Van an toàn đồng có cấu tạo nhỏ gọn thường thấy là các kết nối ren vào đường ống có kích thước từ DN15 - DN50

5.3.2. Van An Toàn Nước Bằng Inox

• - Van an toàn Inox dùng cho nước hiện nay cũng rất được ưu chuộng bởi Inox là chất liệu sạch, có độ chịu nhiệt tốt, chịu áp suất tốt và đặc điểm của van an toàn Inox là không phản ứng với nước tạo ra chất khác

• - Chính vì vậy nó được sử dụng nhiều cho môi trường nước hiện nay. Van an toàn Inox hiện nay được sử dụng trong hệ thống cung cấp nước sạch, sản xuất thực phẩm, dược phẩm….

• - Van an toàn Inox cũng thường được chế tạo ở các size cơ bản từ DN15 - DN100. Giá thành của nó cao nhất trong các chất liệu đồng hoặc gang

5.3.3. Van An Toàn Nước Bằng Gang

• - Van an toàn gang luôn được ưa thích sử dụng trong công nghiệp bới giá thành rẻ, nguyên liệu dễ tìm kiếm và nhiều nhà sản xuất

• - Chất liệu gang cho ngành nước cũng được sử dụng rộng rãi hiện nay bởi van an toàn gang hoạt động bền bỉ, ít hư hỏng

• - Hiện nay van an toàn gang được sản xuất chủ yếu là dang dẻo và sơn phủ lớp sơn Epoxy giúp nó hoạt động bền bỉ

• - Van an toàn nước bằng gang được chế tạo từ DN15 - DN300 đầy đủ kích thước, sử dụng các kết nối ren và bích vào đường ống và nó cũng sử dụng nguyên lý van an toàn trực tiếp hoặc gián tiếp

• - Van an toàn gang được sử dụng nhiều trong các khu công nghiệp, nhà máy, hệ thống PCCC sử dụng van an toàn thủy lực…

5.3.4. Van An Toàn Nước Bằng Thép

5.4. Theo Xuất Xứ Van An Toàn Nước

5.4.1. Van An Toàn Nước Nhật Bản

5.4.1. Van An Toàn Nước Hàn Quốc

5.4.1. Van An Toàn Nước Malaysia

5.4.1. Van An Toàn Nước Châu Âu

5.4.1. Van An Toàn Nước Trung Quốc

5.4.1. Van An Toàn Nước Đài Loan

6. ƯU NHƯỢC ĐIỂM VAN AN TOÀN NƯỚC

6.1. Ưu Điểm Van An Toàn Nước

• - Van an toàn nước bảo vệ các hệ thống tránh khỏi hiện tượng quá áp lực.

• - Van an toàn nước đóng mở tự động, mà không tốn sức người.

• - Van an toàn nước có nhiểu kích thước lớn nhỏ, kết nối ren bích.

• - Van an toàn nước dùng được cho nhiều loại chất lỏng khác nhau.

• - Van an toàn nước chịu được áp lực cao, giúp bảo vệ ổn định và an toàn cho hệ thống đường ống.

• Van an toàn nước ưu điểm dễ dàng lắp đặt và sử dụng cho các hệ thống.

• - Van an toàn nước lắp cho nhiểu không gian hẹp.

• - Van an toàn nước lắp đặt, cài đặt, sử dụng dễ dàng, thay thế, bảo trì và bảo dưỡng van.

6.2. Nhược Điểm Van An Toàn Nước

• - Van an toàn nước không dùng cho các hệ thống môi trường hơi nóng, khí nén

• -Van an toàn nước sẽ bị kẹt nếu sử dụng các hệ thống chứa đọng nhiều chất cặn bẩn

• - Van an toàn nước không dùng cho hệ thống kết tủa, bột, đặt sệt, đông đặc.

7. CHỌN CỠ VAN AN TOÀN NƯỚC VỚI ĐƯỜNG ỐNG

• - Van van toàn nước xả áp DN15 1/2" (15mm/ 15A) ống phi 21 mm

• - Van van toàn nước xả áp DN20 - 3/4" (20mm/ 20A) ống phi 27mm

• - Van van toàn nước xả áp DN25 - 1" (25mm/ 25A) ống phi 34 mm

• - Van van toàn nước xả áp DN32 - 1.1/4" (32mm/ 32A) ống phi 42  mm

• - Van van toàn nước xả áp DN40 - 1.1/2" (40mm/ 40A) ống phi 49 mm

• - Van van toàn nước xả áp - 2" (50mm/ 50A) ống phi 60 mm

• - Van van toàn nước xả áp - 2.1/2" (50mm/ 50A) ống phi 76 mm

• - Van van toàn nước xả áp - 3" (80mm/80A) ống phi 90 mm

• - Van van toàn nước xả áp DN100 - 4" (100mm/100A) ống phi 114 mm

• - Van van toàn nước xả áp DN125 - 5" (125mm/125A) ống phi 140 mm

• - Van van toàn nước xả áp DN150 - 6" (150mm/150A) ống phi 168 mm

• - Van van toàn nước xả áp DN200 - 8" (200mm/200A) ống phi 220 mm

• - Van van toàn nước xả áp DN250 - 10" (250mm/250A) ống phi 273 mm

• - Van van toàn nước xả áp DN300 - 12" (300mm/300A) ống phi 323 mm

• - Van van toàn nước xả áp DN350 - 14" (350mm/350A) ống phi 355 mm

8. ỨNG DỤNG VAN AN TOÀN NƯỚC TRONG THỰC TẾ

• Van an toán nước ứng dụng cho các hệ thống nhà máy xử lý nước thải

• Van an toán nước ứng dụng cho hệ thống máy bơm nước gia đình, chung cư, khách sạn, nhà cao tầng, hệ thống PCCC khu công nghiệp

• Van an toán nước ứng dụng cho hệ thống điều hòa, làm mát, chiler

• Van an toán nước ứng dụng cho các hệ thống đường ống dân nước sạch, các đường ống cấp nước.

• Van an toán nước ứng dụng cho hệ thống nhà máy sản xuất bia, rượu, đường, sữa, nước giả khát, nhà máy thực phẩm, dược phẩm

• Van an toán nước ứng dụng cho nhà máy nhiệt điện, thủy điện, xi măng, luyên kim, hóa chất.

• Van an toán nước ứng dụng cho nhà máy sản xuất dệt may, tơ sợi, dệt nhuộm, may mặc.

• Van an toán nước ứng dụng cho các hệ thống xử lý nước nước sạch, nước sinh hoạt trong các khu dân cư, chung cư, trường học, công ty nhà máy,…

• Van an toán nước ứng dụng cho hệ thống tưới tiêu ao, hồ, đầm, các hệ thống chăn nuôi, nông nghiệp,…
