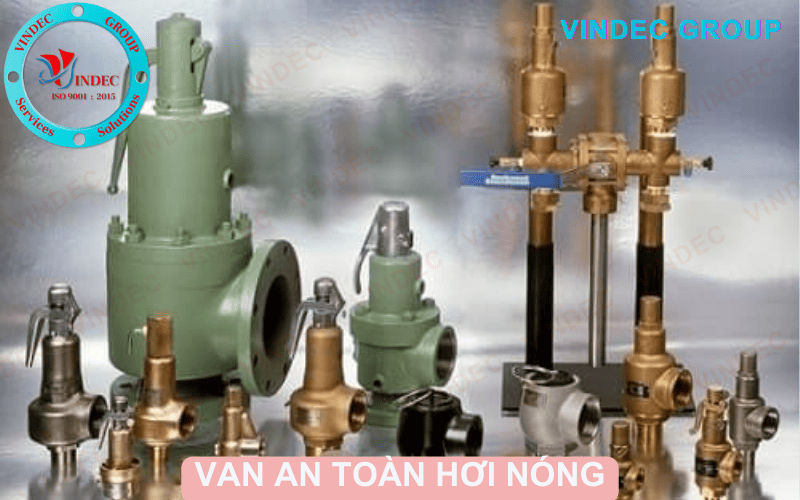

1. VAN AN TOÀN HƠI NÓNG LÀ GÌ ?

• - Van an toàn hơi nóng (Steam safety and relief valves) là một loại van công nghiệp chịu nhiệt chuyên dụng dùng cho ngành hơi nóng ở các hệ thống đường ống hơi nóng, nồi hơi, lò hơi, thiết bị nhiệt...

• - Van an toàn hơi nóng là một thiết bị quan trong trong hệ thống đường ống dẫn hơi nóng. Nó có chức năng bảo vệ các thiết bị khác trên hệ thống đường ống trong quá trình làm việc.

• - Van an toàn hơi nóng được cài ở một mức áp lực sẵn trước nhờ độ cứng của lò xo, nếu xảy ra hiện tượng tăng áp quá mức cài cài đặt trước này thì lò xo sẽ tự kích nổ và xả áp bảo vệ hệ thống đường ống dẫn hơi nóng.

2. THÔNG SỐ KỸ THUẬT VAN AN TOÀN HƠI NÓNG

• - Vật liệu thân van: Đồng, inox (SS304, SS316), gang, thép.

• - Ty van: Inox (thép không rỉ) SUS304, SUS316...

• - Lò xo: Thép có độ cứng tốt.

• - Nhiệt độ max: 450 độ C

• - Áp lực làm việc: PN16, PN25, PN40, PN64, PN100, PN160.

• - Áp lực cài đặt Min: 0.35kgf/cm2

• - Đĩa và vòng đệm thân van: Metal- to-metal seat

• - Kết nối ren: PT, BS...

• - Kết nối mặt bích: JIS10K/16K/20K/40K, DIN PN16/PN25/PN40/PN64, ANSI Class 150, 300, 600

• - Kích cỡ: DN15 đến DN250

• - Chủng loại: Tay giật và không tay giật

• - Môi chất: Hơi nóng

• - Xuất xứ: Hàn Quốc, Đài Loan, Trung Quốc, Nhật bản, EU

3. CẤU TẠO VAN AN TOÀN HƠI NÓNG

• - 1. Thân van: Kết nối với các hệ thống theo kiểu lắp bích, là nơi cho hơi đi vào và đẩy hơi, khí dư đi ra thường được làm từ chất liệu gang, đồng, inox,…

• - 2. Bộ phận kết nối vào đường ống

• - 3. Phần xoay xả lưu chất ra ngoài

• - 4. Đệm Lò xo

• - 5. Đĩa: thường được làm từ thép không gỉ

• - 6. Nắp chụp bảo vệ

• - 7. Lò xo: thường được làm từ thép không gỉ, inox là bộ truyền động dùng để điều tiết áp suất van.

• - 8. Nút bịt

• - 9. Vít điều chỉnh

• - 10. Tay giật: có 2 loại là loại có tay giật và loại vít điều chỉnh.

CẤU TẠO VAN AN TOÀN HƠI NÓNG

4. NGUYÊN LÝ HOẠT ĐỘNG VAN AN TOÀN HƠI NÓNG

Van an toàn hơi nước nóng sẽ được cài đặt giá trị áp lực từ 0,5, 1bar, 2 bả đến 40 bar van sẽ mở. Khi hệ thống đang hoạt động nhưng áp suất ổn định thì van ở trạng thái đóng (không hoạt động). Khi áp suất trong hệ thống tăng lên hoặc đột ngột tăng lên vượt quá giá trị áp lực của van an toàn hơi nóng, ngay lập tức van sẽ tự động mở ra xả bớt lượng hơi khí thừa ra ngoài cho tới khi áp lực giảm xuống mức an toàn van sẽ tự động đóng.

5. PHÂN LOẠI VAN AN TOÀN HƠI NÓNG

5.1. Theo Vật Liệu Van An Toàn Hơi Nóng

5.1.1. Van An Toàn Hơi Inox

• - Vật liệu chế tạo: Van an toàn inox được làm từ thép không gỉ (inox 304, inox 316), giúp chống ăn mòn và gỉ sét.

• - Ứng dụng: Sử dụng trong các hệ thống chứa hơi nóng nơi mà môi trường có khả năng gây ăn mòn.

• - Nhiệt độ làm việc: Thông thường van an toàn inox làm việc ở nhiệt độ từ 300°C trở xuống.

• - Cỡ ống: DN15 - DN200

• - Vật liệu thân van: Inox 201, inox 304, inox 316

• - Áp lực: PN10, PN16

• - Kiểu van: Tay giật, nắp chụp

• - Kết nối: mặt bích hoặc nối ren

• - Xuất xứ: China, Korea, Japan, Taiwan

5.1.2. Van An Toàn Hơi Đồng

• - Vật liệu thân van: Van được bằng đồng bronze hoặc đồng brass

• - Nhiệt độ làm việc: Có thể hoạt động ở nhiệt độ cao, thường từ 150°C đến 250°C.

• - Áp lực làm việc: PN10, PN16

• - Cỡ size: DN15 - DN50

• - Kiểu tay: Tay giật, nắp chụp

• - Kết nối: nối ren, có kết nối mặt bích nhưng rất hiếm.

• - Xuất xứ: China, Korea, Japan, Taiwan

5.1.3. Van An Toàn Hơi Gang

• - Vật liệu thân van: Van an toàn gang được làm từ gang đúc (gang xám) hoặc gang dẻo

• - Nhiệt độ làm việc: Có thể hoạt động ở nhiệt độ cao, thường từ 220°C trở xuống.

• - Áp lực làm việc: PN10, PN16, PN25

• - Cỡ van: DN15 - DN250

• - Tay van: Tay giật, nắp chụp

• - Nối van: mặt bích hoặc nối ren

• - Xuất xứ: Trung, Đài, Hàn, Nhật, EU

5.1.4. Van An Toàn Hơi Thép

• - Thân van: Là thép Thép wcb, thép A216

• - Cỡ van: DN15 - DN400

• - Nhiệt độ làm việc: - 5 độ C - 450 độ C

• - Áp lực làm việc: PN10, PN16, PN25, PN40, PN64, PN100, PN160

• - Kiểu mở: Tay gạt, nắp chụp

• - Nối ống: mặt bích hoặc nối ren

• - Sử dụng: Hơi nóng , khí nóng

• - Xuất xứ: China, Korea, Japan, Taiwan

5.2. Theo Kết Nối Van An Toàn Hơi Nóng

5.2.1. Van An Toàn Hơi Nối Ren

5.2.2. Van An Toàn Hơi Mặt Bích

5.3. Theo Xuất Xứ Van An Toàn Hơi Nóng

5.3.1. Van An Toàn Hơi Châu Âu

5.3.2. Van An Toàn Hơi Hàn Quốc

5.3.3. Van An Toàn Hơi Nhật Bản

5.3.4. Van An Toàn Hơi Trung Quốc

5.3.4. Van An Toàn Hơi Đài Loan

6. ƯU NHƯỢC ĐIỂM VAN AN TOÀN HƠI NÓNG

6.1. Ưu Điểm Van An Toàn Hơi Nóng

• - Van an toàn hơi nóng được mở và đóng tự động hoàn toàn.

• - Van an toàn hơi nóng dùng để bảo vệ hệ thống và các thiết bị.

• - Van an toàn hơi nóng giúp các hệ thống tránh khỏi hiện tượng nổ, vỡ, nứt rò rỉ.

• - Van an toàn hơi nóng chịu được áp lực cao.

• - Van an toàn hơi nóng chịu được nhiệt độ cao.

• - Van an toàn hơi nóng có nhiều vật liệu inox, gang, thép, đồng.

• - Van an toàn hơi nóng thiết cài đặt sử dụng dễ dàng.

• - Van an toàn hơi nóng lắp đặt ở nhiều môi trường và không gian ít.

6.2. Nhược Điểm Van An Toàn Hơi Nóng

• - Van an toàn hơi nóng không dùng được cho hệ thống nước

• - Van an toàn hơi nóng không dùng được cho hệ thống hóa chất ăn mòn đậm đặc

• - Van an toàn hơi nóng không dùng cho hệ thống bột, chất keo, kết tửa

7. CỠ VAN AN TOÀN HƠI NÓNG VỚI ĐƯỜNG ỐNG

• - Van van an toàn hơi nóng DN15 1/2" (15mm/ 15A) ống phi 21 mm

• - Van van an toàn hơi nóng DN20 - 3/4" (20mm/ 20A) ống phi 27mm

• - Van van an toàn hơi nóng DN25 - 1" (25mm/ 25A) ống phi 34 mm

• - Van van an toàn hơi nóng DN32 - 1.1/4" (32mm/ 32A) ống phi 42  mm

• - Van van an toàn hơi nóng DN40 - 1.1/2" (40mm/ 40A) ống phi 49 mm

• - Van van an toàn hơi nóng DN50 - 2" (50mm/ 50A) ống phi 60 mm

• - Van van an toàn hơi nóng DN65 - 2.1/2" (50mm/ 50A) ống phi 76 mm

• - Van van an toàn hơi nóng DN80 - 3" (80mm/80A) ống phi 90 mm

• - Van van an toàn hơi nóng DN100 - 4" (100mm/100A) ống phi 114 mm

• - Van van an toàn hơi nóng DN125 - 5" (125mm/125A) ống phi 140 mm

• - Van van an toàn hơi nóng DN150 - 6" (150mm/150A) ống phi 168 mm

• - Van van an toàn hơi nóng DN200 - 8" (200mm/200A) ống phi 220 mm

• - Van van an toàn hơi nóng DN250 - 10" (250mm/250A) ống phi 273 mm

• - Van van an toàn hơi nóng DN300 - 12" (300mm/300A) ống phi 323 mm

• - Van van an toàn hơi nóng DN350 - 14" (350mm/350A) ống phi 355 mm

• - Van van an toàn hơi nóng DN400 - 16" (400mm/400A) ống phi 406 mm

8. ỨNG DỤNG VAN AN TOÀN HƠI NÓNG

• - Van an toàn hơi nóng ứng dụng cho nhà các bên chuyên gia công sản xuất nồi hơi, lò hơi, thiết bị nhiệt.

• - Van an toàn hơi nóng ứng dụng cho nhà máy sản xuất mía đường, bia, rượu, sữa đường, thực phẩm

• - Van an toàn hơi nóng ứng dụng cho nhà máy sản xuất tơ sợi, dệt kim, may mặc, nhuộm, giặt là công nghiệp.

• - Van an toàn hơi nóng ứng dụng cho nhà máy sản xuất thức ăn chăn nuôi, thú y...

• - Van an toàn hơi nóng ứng dụng cho nhà mày dược phẩm, y tế, hóa mỹ phẩm...

• - Van an toàn hơi nóng ứng dụng cho nhà máy khai thác khoáng sản, nhiệt điện, luyên kim, gang thép, hóa chất...
