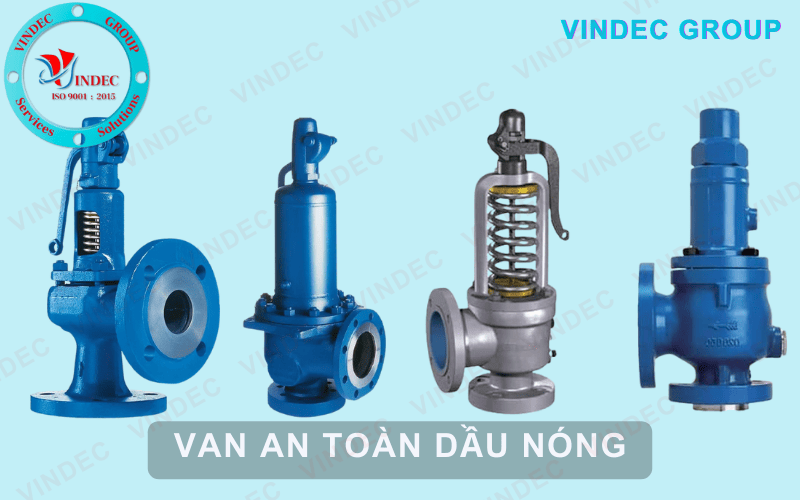

1. VAN AN TOÀN DẦU NÓNG LÀ GÌ ?

• - Van an toàn dầu nóng là một thiết bị thủy lực (tiếng anh: Oil safety and pressure relief valve) nó là loại van dùng để xả bớt lượng dầu nóng hay còn gọi là xả bớt áp lực của dầu nóng truyền nhiệt ra khỏi hệ thống đường ống dẫn (Bình chứa) ra bên ngoài môi trường hoặc bể chứa khi có hiện tượng tăng áp lực quá cao trong hệ thống ống.

• - Van an toàn dầu nóng  có chức năng kiểm soát và làm ổn định áp lực như đã cài đặt ban đầu của hệ thống ống dẫn dầu nóng, mục đích là bảo hệ thống ống dẫn cũng như các thiết bị trên đường ống dẫn dầu nóng.

• - Van an toàn nên sử dụng loại nắp chụp lò xo là loại kín (Close bonnet) để tránh tình trạng rò rĩ dầu ra bên ngoài không đảm bảo an toàn cho đơn vị sử dụng.

• - Nên xử dụng loại van có kích thước đầu ra lớn hơn 1 hoặc 2 cấp so với kích thước ống đầu vào.

• - Sử dụng loại van an toàn không tay hoặc có tay với cơ chế tay gật nằm bên ngoài và có đệm làm kín tránh việc rò rĩ dầu tối ưu nhất.

• - Chọn loại vật liệu thân và các chi tết bên trong van phải đáp ứng được nhiệt độ và áp suất cũng như các yêu cầu an toàn kỹ thuật. Tránh trường hợp van đưa van sử dụng mọt thời gian bị hư hỏng do nhiệt độ cao.

2. THÔNG SỐ KỸ THUẬT VAN AN TOÀN DẦU NÓNG

• - Van An Toàn dầu nóng

• - Ứng dụng: Dầu nóng, nước nóng, hơi nóng. vv

• - Vật liệu: Inox 304, 316, Gang dẻo GGG40.3, Thép WCB/GS-C25

• - Ty, đĩa: Inox 304 hoặc inox 316

• - Kết nối ren: PT hoặc BS

• - Kết nối: Nối bích JIS-10K/20K, DIN PN16/PN25/PN40, ANSI 150/300

• - Kích cỡ: DN25 (1″) đến DN250(10″).

• - Áp suất: Tối đa 16 bar, 25 bar, 40 bar

• - Nhiệt độ: Tối đa 450 ⁰C

• - Xuất xứ: Trung Quốc, Đài Loan, Hàn Quốc, Malasysia, Nhật Bản, EU

• - Tình trạng hàng: có sẵn và giao hàng toàn quốc (Bảo hành: 12 tháng)

• - Chứng chỉ chất lượng bản gốc: Chứng chỉ xuất xưởng, Kết quả test (Part Inspection), Bảo hành và danh sách sản phẩm (Pakinglist).

3. CẤU TẠO VAN AN TOÀN DẦU NÓNG

• - Thân van an toàn toàn dầu nóng: Thân van an toàn dầu nóng được thiết theo dạng van an toàn chảy qua trực tiếp đường ống thẳng và van an toàn xả trực tiếp ra ngoài ống hồi lưu. Thân van được đúc theo khối kết nối với nhau bằng inox, gang, thép dạng nối ống ren trong, ren ngoài, mặt bích.

• - Đĩa và trục van an toàn dầu nóng: Đĩa và trục van an toàn nước được làm từ các vật liệu thép không gỉ, thép wcb, Đĩa và trục van được kết nối với nhau là nơi tiếp xúc trực tiếp với lưu chất.

• - Lò xo van an toàn dầu nóng: Lò xo van an toàn dầu nóng được chế tạo từ thép không gỉ, lò xo đực gắn lồng vào trục van và giữ lại bởi đĩa van, tăng giảm nhờ trục vít.

• - Nút điều chỉnh: Nó là một đai óc có nhiệm vụ tăng giảm lực căng của lò xo.

• - Gioăng đệm van an toàn dầu nóng: Gioăng làm kín của van an toàn được làm từ cao su NBR hoặc nhựa teflon PTFE, kim loại.

4. NGUYÊN LÝ HOẠT ĐỘNG VAN AN TOÀN DẦU NÓNG

Van an toàn dầu nóng trực tiếp hoạt động dựa trên tác động của lực lò xo tác động lên đĩa van, cùng với đó là lực của dầu nóng ngược chiều với lò xo tác động lên đĩa van.

- Van an toàn dùng cho dầu nóng trực tiếp có thể có kết nối ren hoặc kết nối bích nhưng về cơ bản van ở dạng size nhỏ từ DN15 - DN250 dễ dàng thao tác và lắp đặt.

Cụ thể có các trạng thái của van như sau:

• - Khi lực tác động của dầu nóng truyền nhiệt nhỏ hơn lực tác động của lò xo trên đĩa van: Lúc này, lực của lò xo lớn hơn lực của lưu chất đĩa van bị lò xo nén lại, có nghĩa là lực dầu nóng truyền nhiệt nhỏ hơn áp suất xả của van, lúc này van đóng hoàng toàn

• - Khi lực tác động của lưu chất lớn hơn lực nén của lò xo: Lúc này lực dầu nóng truyền nhiệt đẩy đĩa van đi lên, người ta gọi là lực của lưu chất lớn hơn áp suất xả của van, lúc này van tự động mở ra và xả dầu nóng truyền nhiệt ra bên ngoài

• - Việc xả dầu nóng truyền nhiệt ra bên ngoài đến khi nào áp lực của dầu nóng truyền nhiệt nhỏ hơn áp lực cài đặt van an toàn (Áp lực lưu chất nhỏ hơn áp suất xả của van) Lúc này lực của lò xo nén đĩa van lại, van đóng hoàn toàn.

• - Quy trình được thực hiện hoàn toàn tự động, việc đóng mở van dựa vào áp suất do chúng ta cài đặt sẵn

5. PHÂN LOẠI VAN AN TOÀN DẦU NÓNG

5.1. Theo Kết Nối Van An Toàn Dầu Nóng

5.1.1. Van An Toàn Dầu Nóng Nối Ren

• - Là dạng van an toàn dầu nóng dùng kết nối ren để kết nối vào đường ống. Van an toàn nước lắp ren thường sử dụng các loại size nhỏ DN15- DN50 cho các hệ thống đường ống nhỏ

• - Kết nối ren van an toàn dầu nóng thường là những dòng van an toàn trực tiếp có thiết kế khá gọn nhẹ, dễ dàng thao tác lắp đặt trên hệ thống. Van có độ nhạy cao, sử dụng nguyên lý hoạt động của van an toàn trực tiếp

5.1.2. Van An Toàn Dầu Nóng Mặt Bích

• - Là dòng van an toàn dầu nóng truyền nhiệt mặt bích có kết nối đầu vào và đầu ra là nối mặt bích với đường ống. Loại này thường có size lớn từ DN50 - DN300. Van an toàn nước mặt bích là kiểu kết nối mang đến sự chắc chắn, đảm bảo các tiêu chuẩn kỹ thuật

• - Các loại van an toàn dầu nóng truyền nhiệt mặt bích thường sử dụng kết nối này là van an toàn xả áp trực tiếp.

5.3. Theo Vật Liệu Van An Toàn Dầu Nóng

5.3.2. Van An Toàn Dầu Nóng Bằng Inox

• - Van an toàn dầu nóng truyền nhiệt bằng inox dùng cho nước hiện nay cũng rất được ưu chuộng bởi Inox là chất liệu sạch, có độ chịu nhiệt tốt, chịu áp suất tốt và đặc điểm của van an toàn Inox là không phản ứng với nước tạo ra chất khác.

• - Van an toàn dầu nóng truyền nhiệt bằng inox cũng thường được chế tạo ở các size cơ bản từ DN15 - DN100. Giá thành của nó cao nhất trong các chất liệu thép hoặc gang.

5.3.3. Van An Toàn Nước Dầu Nóng Gang

• - Van an toàn dầu nóng truyền nhiệt bằng gang luôn được ưa thích sử dụng trong công nghiệp bới giá thành rẻ, nguyên liệu dễ tìm kiếm và nhiều nhà sản xuất.

• - Van an toàn dầu nóng truyền nhiệt bằng gang cũng được sử dụng rộng rãi hiện nay bởi van an toàn gang hoạt động bền bỉ, ít hư hỏng.

• - Van an toàn dầu nóng truyền nhiệt bằng gang được sản xuất chủ yếu là dang dẻo và sơn phủ lớp sơn Epoxy giúp nó hoạt động bền bỉ.

• - Van an toàn dầu nóng truyền nhiệt bằng gang bằng gang được chế tạo từ DN15 - DN300 đầy đủ kích thước, sử dụng các kết nối ren và bích vào đường ống.

5.3.4. Van An Toàn Dầu Nóng Bằng Thép

5.4. Theo Xuất Xứ Van An Toàn Dầu Nóng

5.4.1. Van An Toàn Dầu Nóng Nhật Bản

5.4.1. Van An Toàn Dầu Nóng Hàn Quốc

5.4.1. Van An Toàn Dầu Nóng Malaysia

5.4.1. Van An Toàn Dầu Nóng Châu Âu

5.4.1. Van An Toàn Dầu Nóng Trung Quốc

5.4.1. Van An Toàn Dầu Nóng Đài Loan

6. ƯU NHƯỢC ĐIỂM VAN AN TOÀN DẦU NÓNG

6.1. Ưu Điểm Van An Toàn Dầu Nóng

• - Van van toàn dầu nóng truyền nhiệt xả áp bảo vệ các hệ thống tránh khỏi hiện tượng quá áp lực.

• - Van van toàn dầu nóng truyền nhiệt xả áp đóng mở tự động, mà không tốn sức người.

• - Van van toàn dầu nóng truyền nhiệt xả áp có nhiểu kích thước lớn nhỏ, kết nối ren bích.

• - Van van toàn dầu nóng truyền nhiệt xả áp chịu được áp lực cao, giúp bảo vệ ổn định và an toàn cho hệ thống đường ống.

• - Van van toàn dầu nóng truyền nhiệt xả áp dễ dàng lắp đặt và sử dụng cho các hệ thống.

• - Van van toàn dầu nóng truyền nhiệt xả áp lắp cho nhiểu không gian hẹp.

• - Van van toàn dầu nóng truyền nhiệt xả áp lắp đặt, cài đặt, sử dụng dễ dàng, thay thế, bảo trì và bảo dưỡng van.

6.2. Nhược Điểm Van An Toàn Dầu Nóng

• - Van van toàn dầu nóng truyền nhiệt xả áp không dùng cho các hệ thống môi trường nước.

• - Van van toàn dầu nóng truyền nhiệt xả áp sẽ bị kẹt nếu sử dụng các hệ thống chứa đọng nhiều chất cặn bẩn

• - Van van toàn dầu nóng truyền nhiệt xả áp không dùng cho hệ thống kết tủa, bột, đặt sệt, đông đặc.

7. CHỌN CỠ VAN AN TOÀN DẦU NÓNG VỚI ĐƯỜNG ỐNG

• - Van van toàn dầu nóng truyền nhiệt xả áp DN15 - 1/2" (15mm/ 15A) ống phi 21 mm

• - Van van toàn dầu nóng truyền nhiệt xả áp DN20 - 3/4" (20mm/ 20A) ống phi 27mm

• - Van van toàn dầu nóng truyền nhiệt xả áp DN25 - 1" (25mm/ 25A) ống phi 34 mm

• - Van van toàn dầu nóng truyền nhiệt xả áp DN32 - 1.1/4" (32mm/ 32A) ống phi 42  mm

• - Van van toàn dầu nóng truyền nhiệt xả áp DN40 - 1.1/2" (40mm/ 40A) ống phi 49 mm

• - Van van toàn dầu nóng truyền nhiệt xả áp - 2" (50mm/ 50A) ống phi 60 mm

• - Van van toàn dầu nóng truyền nhiệt xả áp - 2.1/2" (50mm/ 50A) ống phi 76 mm

• - Van van toàn dầu nóng truyền nhiệt xả áp - 3" (80mm/80A) ống phi 90 mm

• - Van van toàn dầu nóng truyền nhiệt xả áp DN100 - 4" (100mm/100A) ống phi 114 mm

• - Van van toàn dầu nóng truyền nhiệt xả áp DN125 - 5" (125mm/125A) ống phi 140 mm

• - Van van toàn dầu nóng truyền nhiệt xả áp DN150 - 6" (150mm/150A) ống phi 168 mm

• - Van van toàn dầu nóng truyền nhiệt xả áp DN200 - 8" (200mm/200A) ống phi 220 mm

• - Van van toàn dầu nóng truyền nhiệt xả áp DN250 - 10" (250mm/250A) ống phi 273 mm

8. ỨNG DỤNG VAN AN TOÀN DẦU NÓNG TRONG THỰC TẾ

• - Van an toán dầu nóng truyền nhiệt ứng dụng cho hệ thống nhà máy sản xuất bia, rượu, đường, sữa, nước giả khát.

• - Van an toán dầu nóng truyền nhiệt ứng dụng cho nhà máy thực phẩm, dược phẩm.

• - Van an toán dầu nóng truyền nhiệt ứng dụng cho nhà máy nhiệt điện.

• - Van an toán dầu nóng truyền nhiệt ứng dụng cho nhà máy lọc hóa dầu.

• - Van an toán dầu nóng truyền nhiệt ứng dụng cho nhà máy xi măng, luyên kim, hóa chất.

• - Van an toán dầu nóng truyền nhiệt ứng dụng cho nhà máy sản xuất dệt may, tơ sợi.

• - Van an toán dầu nóng truyền nhiệt ứng dụng cho nhà máy dệt nhuộm, may mặc.

9. MUA VAN AN TOÀN DẦU NÓNG TẠI VINDEC

• - VINDEC là địa chỉ nhập khẩu và phân phối VAN AN TOÀN uy tín tại Việt nam có thể làm hài lòng khách hàng với năng lực đội ngũ nhân viên có kỹ thuật trình độ kỹ thuật cao, được đào tạo chuyên nghiệp bài bản của hãng.

• - Chế Độ Bảo Hành: Thời gian 12 tháng theo tiêu chuẩn lắp đặt và sử dụng của nhà sản xuất.

• - Phương thức vận chuyển: Miễn phí vận chuyển trong vòng 20 km nội thành HÀ NỘI

• - Ưu đãi: Công ty sẽ ưu đãi chiết khấu trên giá bán cho các cửa hàng, đại lý và đối tác lấy số lượng nhiều.

• - VINDEC cam kết cung cấp đúng chủng loại sản phẩm do chính hăng sản xuất mà chúng tôi đang cung cấp, đảm bảo chất lượng, đúng nguồn gốc, đầy đủ chứng từ nhập khẩu.

• - Tiến độ giao nhận hàng nhanh, giá thành cạnh tranh để giảm thiểu những chi phí thương mại của Quý khách hàng.

• - Như những gì chúng tôi chia sẻ ở trên cho quý khách hàng đó là những kinh nghiệm trong suốt gần 20 năm kinh nghiệm của chúng tôi về Van Công Nghiệp. Vậy nên, khi quý khách hàng mua hàng của chúng tôi thì sẽ được tư vấn cũng như đảm bảo rằng cung cấp cho quý khách hàng sản phẩm chất lượng tốt nhất với giá cả cạnh tranh nhất trên thị trường.

• - Quý khách hàng có thể Download về máy Catalogue của hãng tại Website của chúng tôi với thông số kỹ thuật rõ ràng chính xác nhất của hãng: VAN AN TOÀN DẦU NÓNG

• - VINDEC chúng tôi đạt tiêu chuẩn hệ thống quản lý chất lượng quy trình sản xuất ISO 9001:2015 và có chứng nhận kiểm định chất lượng của Trung tâm kỹ thuật tiêu chuẩn đo lường chất lượng 1 ( QUATEST 1 )

• - Thêm vào đó, VINDEC GROUP chúng tôi có NHÀ MÁY SẢN XUẤT + KHO HÀNG với diện tích 2.000m2 tại Lô A2-CN1, Đường CN5, Khu Công Nghiệp Từ Liêm - Hà Nội.

• - VINDEC với phương châm "Tốt Hơn và Hơn Nưa - Better and More" cùng năng lực và kinh nghiệm 20 năm cùng với đội ngũ kỹ sư giầu kinh nghiệm chuyên môn, chúng tôi tự đáp ứng được các dự án lớn về hàng VAN CÔNG NGHIỆP chúng tôi luôn đồng hành cùng phát triển.
